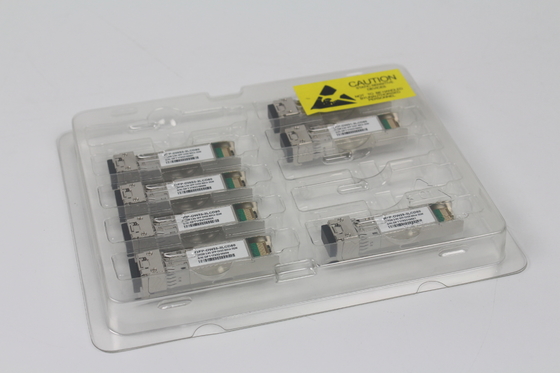

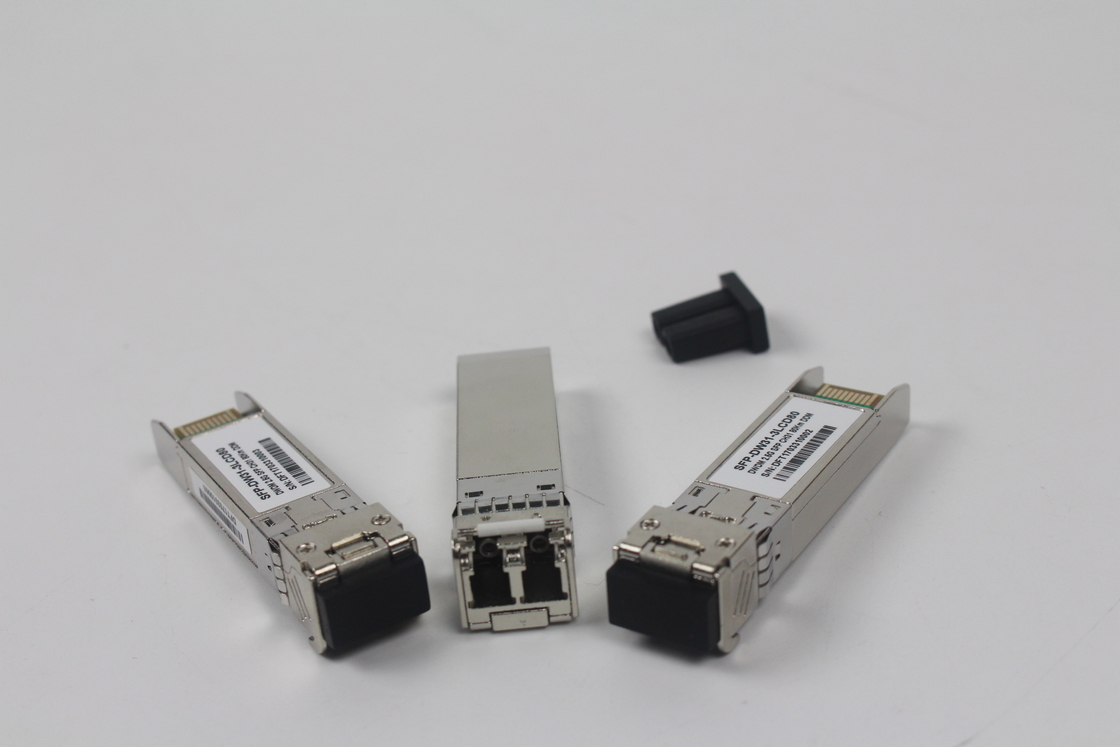

10Gbps DWDM 40KM 50GHz SFP + Transceiver
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | TKQS28-100G-SR4 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Thông tin chi tiết |
|||
| Tỉ lệ: | 50/50 | Bước sóng trung tâm: | 1450nm |
|---|---|---|---|
| Mất chèn: | ≤0,3dB | trọng lượng gói hàng: | 10g |
| Loại gói: | Sợi trần, ống rời 900um, cáp 2mm | bước sóng: | 1310nm |
| Căn chỉnh trục: | Trục chậm hoặc trục nhanh | Dải bước sóng: | 1310nm, 1550nm |
| Ứng dụng: | Hệ thống truyền thông quang học | tỷ lệ bộ chia: | 98/2 |
| nhiệt độ lưu trữ: | -40~+85℃ | số cổng: | 1X2 |
| Chiều dài sợi: | 1m | Sợi: | PM Corning sợi 980nm |
| Khả năng xử lý điện năng: | Năng lượng cao | ||
Mô tả sản phẩm
Đặc trưng
- Lên đến 11.1Gbps liên kết dữ liệu
- Truyền lên tới 40km trên SMF
- DWDM EML Laser và Pin Pin
- Bao vây kim loại, cho EMI thấp hơn
- Giao diện 2 dây với giám sát chẩn đoán kỹ thuật số tích hợp
- SFP+ Dấu chân SFP+ có thể cắm được
- Thông số kỹ thuật tuân thủ SFF 8472
- Tuân thủ SFP+ MSA với đầu nối LC
- Nguồn điện 3,3v
- Trường hợp Phạm vi nhiệt độ hoạt động: 0 ° C đến 70 ° C
- Sự tiêu tan điện <1,5W
Ứng dụng
- 10gbase-er/ew
- Kênh sợi 10g 40km
- 10g Ethernet với FEC
Mô tả sản phẩm
Bộ thu phát TKD-XX92-3LCD40 bao gồm một diode pin và bộ phát DFB-EML ổn định. Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua mô -đun i2c.this được thiết kế cho sợi chế độ đơn và hoạt động ở bước sóng danh nghĩa là bước sóng ITU 50GHz, bước sóng DWDM của ban nhạc C.
Lựa chọn sản phẩm
Band c
|
Kênh |
Bước sóng (NM) |
Tần số (THz) |
Kênh |
Bước sóng (NM) |
Tần số (THz) |
|
|
|
|
|
|
|
|
C13 |
1567.13 |
191.30 |
C37 |
1547.72 |
193,70 |
|
|
|
|
|
|
|
|
C14 |
1566.31 |
191,40 |
C38 |
1546,92 |
193,80 |
|
|
|
|
|
|
|
|
C15 |
1565,50 |
191,50 |
C39 |
1546.12 |
193,90 |
|
|
|
|
|
|
|
|
C16 |
1564,68 |
191,60 |
C40 |
1545.32 |
194.00 |
|
|
|
|
|
|
|
|
C17 |
1563,86 |
191,70 |
C41 |
1544,53 |
194.10 |
|
|
|
|
|
|
|
|
C18 |
1563,05 |
191,80 |
C42 |
1543.73 |
194.20 |
|
|
|
|
|
|
|
|
C19 |
1562,23 |
191,90 |
C43 |
1542.94 |
194.30 |
|
|
|
|
|
|
|
|
C20 |
1561.42 |
192.00 |
C44 |
1542,14 |
194,40 |
|
|
|
|
|
|
|
|
C21 |
1560,61 |
192.10 |
C45 |
1541,35 |
194.50 |
|
|
|
|
|
|
|
|
C22 |
1559,79 |
192.20 |
C46 |
1540,56 |
194.60 |
|
|
|
|
|
|
|
|
C23 |
1558,98 |
192.30 |
C47 |
1539,77 |
194,70 |
|
|
|
|
|
|
|
|
C24 |
1558,17 |
192,40 |
C48 |
1538,98 |
194,80 |
|
|
|
|
|
|
|
|
C25 |
1557.36 |
192,50 |
C49 |
1538,19 |
194,90 |
|
|
|
|
|
|
|
|
C26 |
1556,55 |
192.60 |
C50 |
1537,40 |
195.00 |
|
|
|
|
|
|
|
|
C27 |
1555,75 |
192,70 |
C51 |
1536.61 |
195.10 |
|
|
|
|
|
|
|
|
C28 |
1554,94 |
192,80 |
C52 |
1535,82 |
195.20 |
|
|
|
|
|
|
|
|
C29 |
1554.13 |
192,90 |
C53 |
1535.04 |
195.30 |
|
|
|
|
|
|
|
|
C30 |
1553.33 |
193.00 |
C54 |
1534,25 |
195,40 |
|
|
|
|
|
|
|
|
C31 |
1552,52 |
193.10 |
C55 |
1533.47 |
195,50 |
|
|
|
|
|
|
|
|
C32 |
1551.72 |
193.20 |
C56 |
1532,68 |
195.60 |
|
|
|
|
|
|
|
|
C33 |
1550,92 |
193.30 |
C57 |
1531,90 |
195,70 |
|
|
|
|
|
|
|
|
C34 |
1550.12 |
193,40 |
C58 |
1531.12 |
195,80 |
|
|
|
|
|
|
|
|
C35 |
1549,32 |
193,50 |
C59 |
1530.33 |
195,90 |
|
|
|
|
|
|
|
|
C36 |
1548,51 |
193.60 |
C60 |
1529,55 |
196,00 |
|
|
|
|
|
|
|
|
Không phải ITU |
BPEAKWAVEL BETENTEMBETERED1528.77NM-1567.13 |
C61 |
1528.77 |
196.10 |
|
|
|
|
|
|
|
|
Xếp hạng tối đa tuyệt đối
|
Tham số |
Biểu tượng |
Tối thiểu. |
TYP. |
Tối đa. |
Đơn vị |
Ghi chú |
|
Nhiệt độ lưu trữ |
TS |
-40 |
- |
85 |
ºC |
|
|
Độ ẩm tương đối |
Rh |
5 |
- |
95 |
Phần trăm |
|
|
Điện áp cung cấp điện |
VCC |
-0.3 |
- |
4 |
V |
|
|
Tín hiệu điện áp đầu vào |
|
VCC-0.3 |
- |
VCC+0,3 |
V |
|
Điều kiện hoạt động được đề xuất
|
Tham số |
Biểu tượng |
Tối thiểu. |
|
TYP. |
Tối đa. |
Đơn vị |
Ghi chú |
|
Trường hợp nhiệt độ hoạt động |
TCASE |
0 |
|
- |
70 |
ºC |
Không có luồng không khí |
|
|
|
|
|
|
|
|
|
|
Điện áp cung cấp điện |
VCC |
3.14 |
|
3.3 |
3,47 |
V |
|
|
|
|
|
|
|
|
|
|
|
Nguồn điện hiện tại |
ICC |
- |
|
|
450 |
MA |
|
|
|
|
|
|
|
|
|
|
|
Tốc độ dữ liệu |
Br |
|
|
10.3125 |
|
GBP |
|
|
|
|
|
|
|
|
|
|
|
Khoảng cách truyền |
TD |
|
|
- |
40 |
km |
|
|
|
|
|
|
|
|
|
|
|
Sợi kết hợp |
|
|
Chế độ duy nhất sợi |
|
|
9/125um SMF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Đặc điểm quang học
|
Tham số |
Biểu tượng |
Tối thiểu |
TYP |
Tối đa |
Đơn vị |
GHI CHÚ |
|
|
|
|
|
|
|
|
|
|
|
Máy phát |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Năng lượng quang trung bình |
Bĩu môi |
-2 |
|
2 |
DBM |
1 |
|
|
|
|
|
|
|
|
|
|
|
Bước sóng quang học |
λc |
λc-0.1 |
|
λc+0,1 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
Khoảng cách bước sóng trung tâm |
|
|
100 |
|
GHz |
2 |
|
|
|
|
|
|
|
|
|
|
|
Tỷ lệ tuyệt chủng quang học |
Er |
6.0 |
|
|
DB |
|
|
|
|
|
|
|
|
|
|
|
|
Máy phát và phân tán |
TDP |
|
|
3.0 |
DB |
|
|
|
Hình phạt |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tỷ lệ ức chế chế độ phụ |
SMSR |
30 |
|
|
DB |
|
|
|
|
|
|
|
|
|
|
|
|
Năng lượng phóng trung bình |
POFF |
|
|
-30 |
DBM |
|
|
|
|
|
|
|
|
|
|
|
|
Mặt nạ mắt đầu ra |
|
Tuân thủ IEEE 802.3ae |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Người nhận |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Độ nhạy RX |
Rsens |
|
|
-15.8 |
DBM |
3 |
|
|
|
|
|
|
|
|
|
|
|
Công suất bão hòa đầu vào |
Psat |
-6 |
|
|
DBM |
|
|
|
(Quá tải) |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Phạm vi bước sóng |
λC |
1260 |
|
1600 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
Los De-Assert |
LOSD |
|
|
-17 |
DBM |
|
|
|
|
|
|
|
|
|
|
|
|
Los khẳng định |
LOSA |
-30 |
|
|
DBM |
|
|
|
|
|
|
|
|
|
|
|
|
Los trễ |
|
0,5 |
|
|
DB |
|
|
|
|
|
|
|
|
|
|
|
|
Ghi chú: |
|
|
|
|
|
|
|
1)Công suất đầu ra được kết hợp với sợi đơn chế độ đơn 9/125 mm.
2)Tương ứng với khoảng 0,8nm.
3) được đo bằng PRBS 231-1 mẫu thử nghiệm, @10.325gb/s, ber <10-12.
|
Đặc điểm điện |
|
|
|
|
|
|
|
||
|
|
Tham số |
Biểu tượng |
Tối thiểu |
TYP |
|
Tối đa |
Đơn vị |
GHI CHÚ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cung cấp điện áp |
VCC |
3.14 |
3.3 |
|
3,46 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cung cấp hiện tại |
ICC |
|
|
|
450 |
MA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Máy phát |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Trở kháng vi sai đầu vào |
om |
|
100 |
|
|
Ω |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Đóng đầu vào dữ liệu khác biệt |
Vin, trang |
120 |
|
|
820 |
MV |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Truyền điện áp vô hiệu hóa |
Vd |
VCC, 1.3 |
|
|
VCC |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Truyền cho phép điện áp |
Ven |
Vee |
|
|
Vee+ 0,8 |
V |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_Fault điện áp cao |
|
VCC, 1.3 |
|
|
VCC |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_Fault điện áp thấp |
|
Vee |
|
|
Vee+ 0,8 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Truyền vô hiệu hóa khẳng định |
|
|
|
|
10 |
chúng ta |
|
|
|
|
Thời gian |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Người nhận |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Công suất dữ liệu khác biệt Swing |
Vout, trang |
350 |
|
|
850 |
MV |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Thời gian tăng sản lượng dữ liệu |
tr |
30 |
|
|
|
PS |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Dữ liệu sản lượng thời gian rơi |
TF |
30 |
|
|
|
PS |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Los De-Assert |
|
VCC, 1.3 |
|
|
Vcchost |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Los khẳng định |
|
Vee |
|
|
Vee+0,8 |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
Ghi chú:
- Được kết nối trực tiếp với các chân đầu vào dữ liệu TX. AC kết hợp sau đó
- Hoặc mạch mở.
- Thành 100 ohms chấm dứt khác biệt.
- Đây là những giá trị 20-80% chưa được lọc
- Mất tín hiệu là LVTTL. Logic 0 biểu thị hoạt động bình thường; Logic 1 cho biết không phát hiện tín hiệu.
Mô tả pin
Ghim ra khỏi khối đầu nối trên bảng chủ
|
Ghim |
Biểu tượng |
Tên/Mô tả |
GHI CHÚ |
|||
|
1 |
VEET |
Máy phát đất |
(Chung với mặt đất máy thu) |
1 |
||
|
2 |
TLỖI |
|
Lỗi máy phát. |
|
2 |
|
|
3 |
TDis |
Máy phát vô hiệu hóa. Đầu ra laser bị vô hiệu hóa trên cao hoặc mở. |
3 |
|||
|
4 |
SDA |
Dòng dữ liệu giao diện nối tiếp 2 dây |
4 |
|||
|
|
|
|
|
|||
|
5 |
SCL |
Đường đồng hồ giao diện nối tiếp 2 dây |
4 |
|||
|
|
|
|
|
|||
|
6 |
Mod_abs |
Mô -đun vắng mặt. Căn cứ trong mô -đun |
4 |
|||
|
|
|
|
|
|
|
|
|
7 |
Rs0 |
|
Tỷ lệ chọn 0 |
|
5 |
|
|
|
|
|
|
|
||
|
8 |
LOS |
Mất chỉ định tín hiệu. |
Logic 0 cho biết hoạt động bình thường. |
6 |
||
|
|
|
|
|
|||
|
9 |
RS1 |
Không cần kết nối |
1 |
|||
|
|
|
|
|
|
||
|
10 |
VEER |
Mặt đất nhận |
(Chung với mặt đất máy phát) |
1 |
||
|
11 |
VEER |
Mặt đất nhận |
(Chung với mặt đất máy phát) |
1 |
||
|
12 |
Rd- |
Máy thu ngược dữ liệu ra. |
AC kết hợp |
|
||
|
|
|
|
|
|||
|
13 |
RD+ |
Người nhận dữ liệu không đảo ngược. AC kết hợp |
|
|||
|
|
|
|
|
|
||
|
14 |
VEER |
Mặt đất nhận |
(Chung với mặt đất máy phát) |
1 |
||
|
15 |
VCCR |
Nguồn điện của máy thu |
|
|||
|
16 |
VCCT |
Bộ truyền nguồn cung cấp |
|
|||
|
17 |
VEET |
Máy phát đất |
(Chung với mặt đất máy thu) |
1 |
||
|
18 |
TD+ |
Bộ phát dữ liệu không đảo ngược trong. AC kết hợp. |
|
|||
|
|
|
|
|
|
||
|
19 |
Td- |
Máy phát ngược dữ liệu trong. |
AC kết hợp. |
|
||
|
|
|
|
|
|
||
|
20 |
VEET |
Máy phát đất |
(Chung với mặt đất máy thu) |
1 |
||
Ghi chú:
1)Mặt đất mạch được phân lập nội bộ từ mặt đất khung gầm.
2)TLỖIlà một bộ sưu tập mở/đầu ra thoát nước, nên được kéo lên với điện trở 4,7k - 10k ohms trên bảng chủ nếudự định sử dụng. Kéo lên điện áp phải nằm trong khoảng từ 2,0V đến VCC + 0,3VA đầu ra cho thấy lỗi máy phát gây ra bởi dòng điện thiên vị TX hoặc công suất đầu ra TX vượt quá ngưỡng báo động đặt trước. Một đầu ra thấp cho thấy hoạt động bình thường. Ở trạng thái thấp, đầu ra được kéo đến <0,8V.
Đầu ra laser bị vô hiệu hóa trên tDis> 2.0V hoặc mở, được bật trên tDis<0,8V.
Nên được kéo lên với 4,7kΩ- 10kΩ bảng chủ lên điện áp trong khoảng từ 2.0V đến 3,6V. Mod_abs kéo dòng thấp để chỉ ra mô -đun được cắm vào.
Trong nội bộ kéo xuống mỗi SFF-8431 Rev 4.1.
LOS là đầu ra thu gom mở. Nó nên được kéo lên với 4,7kΩ - 10kΩ trên bảng chủ đến điện áp trong khoảng từ 2.0V đến 3,6V. Logic 0 biểu thị hoạt động bình thường; Logic 1 cho thấy mất tín hiệu.
Chức năng chẩn đoán kỹ thuật số
Transceer TKD-XX92-3LCD40 hỗ trợ giao thức giao tiếp nối tiếp 2 dây như được định nghĩa trong SFP+ MSA.
ID nối tiếp SFP tiêu chuẩn cung cấp quyền truy cập vào thông tin nhận dạng mô tả các khả năng, giao diện tiêu chuẩn, nhà sản xuất và thông tin khác của bộ thu phát.
Ngoài ra, bộ thu phát SFP+ cung cấp giao diện giám sát chẩn đoán kỹ thuật số nâng cao độc đáo, cho phép truy cập thời gian thực vào các tham số vận hành thiết bị như nhiệt độ bộ thu phát, dòng điện sai lệch laser, công suất quang truyền, nhận công suất quang và điện áp cung cấp bộ thu phát. Nó cũng xác định một hệ thống các cờ cảnh báo và cảnh báo tinh vi, cảnh báo người dùng cuối khi các tham số hoạt động cụ thể nằm ngoài phạm vi bình thường của nhà máy.
SFP+ MSA xác định bản đồ bộ nhớ 256 byte trong EEPROM có thể truy cập trên giao diện nối tiếp 2 dây tại địa chỉ 8 bit 1010000X (A0H). Giao diện giám sát chẩn đoán kỹ thuật số sử dụng địa chỉ 8 bit 1010001x (A2H), do đó bản đồ bộ nhớ ID nối tiếp được xác định ban đầu vẫn không thay đổi.
Thông tin vận hành và chẩn đoán được theo dõi và báo cáo bởi Bộ điều khiển bộ thu phát chẩn đoán kỹ thuật số (DDTC) bên trong bộ thu phát, được truy cập thông qua giao diện nối tiếp 2 dây. Khi giao thức nối tiếp được kích hoạt, tín hiệu đồng hồ nối tiếp (SCL, MOD DEF 1) được tạo bởi máy chủ. Dữ liệu đồng hồ cạnh tích cực vào bộ thu phát SFP thành các phân đoạn của E2Prom không được bảo vệ ghi. Dữ liệu đồng hồ cạnh âm từ bộ thu phát SFP. Tín hiệu dữ liệu nối tiếp (SDA, Mod Def 2) là hai hướng để truyền dữ liệu nối tiếp. Máy chủ sử dụng SDA kết hợp với SCL để đánh dấu sự khởi đầu và kết thúc kích hoạt giao thức nối tiếp. Các ký ức được tổ chức như một loạt các từ dữ liệu 8 bit có thể được giải quyết riêng lẻ hoặc tuần tự.
Máy chủ - Sơ đồ khối giao diện bộ thu phát
Kích thước phác thảo
Tuân thủ SFF-8432 Rev5.0, đặc điểm kỹ thuật yếu tố hình thức có thể cắm được cải tiến.
Tuân thủ quy định
|
Tính năng |
Thẩm quyền giải quyết |
Hiệu suất |
|
|
Xả tĩnh điện (ESD) |
IEC/EN 61000-4-2 |
Tương thích với các tiêu chuẩn |
|
|
|
|
|
|
|
Giao thoa điện từ (EMI) |
FCC Phần 15 Lớp B EN 55022 Lớp B |
Tương thích với các tiêu chuẩn |
|
|
(CISPR 22a) |
|
||
|
|
|
|
|
|
|
|
|
|
|
An toàn mắt bằng laser |
FDA 21CFR 1040.10, 1040.11 IEC/EN |
Sản phẩm laser loại 1 |
|
|
60825-1, 2 |
|
||
|
|
|
|
|
|
|
|
|
|
|
Nhận dạng thành phần |
IEC/EN 60950, UL |
Tương thích với các tiêu chuẩn |
|
|
|
|
|
|
|
Rohs |
2002/95/EC |
Tương thích với các tiêu chuẩn |
|
|
|
|
|
|
|
EMC |
EN61000-3 |
Tương thích với các tiêu chuẩn |
|
|
|
|
|
|
