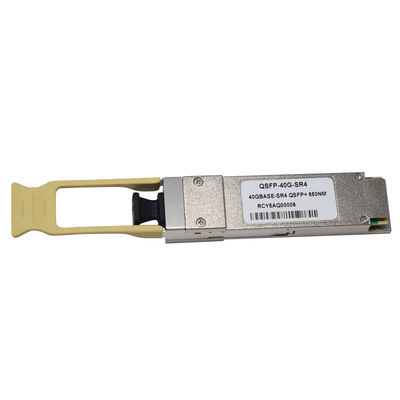

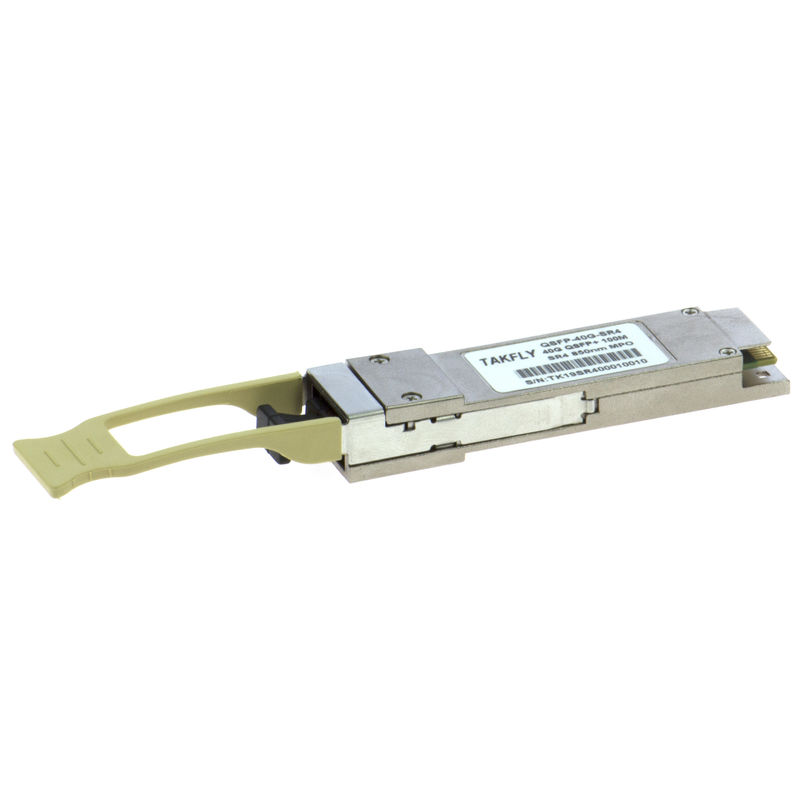

QSFP + SR4 MPO 100M MMF 40G BASE Transceiver Module
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Takfly |
| Chứng nhận: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| Số mô hình: | TKQSFP40GSR4 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 chiếc |
|---|---|
| Giá bán: | USD35/pcs ~ USD45/pcs |
| chi tiết đóng gói: | hộp vỉ + spone + thùng carton |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union, MoneyGram, Paypal, L / C |
| Khả năng cung cấp: | 30000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Tốc độ: | 40Gbps | Khoảng cách truyền: | 100M |
|---|---|---|---|
| Bước sóng: | 850nm | Cổng sợi: | MPO |
| Làm nổi bật: | Mô-đun thu phát sfp JG325B,QFX-QSFP-40G-SR4,mô-đun thu phát sfp JG709A |
||
Mô tả sản phẩm
Module thu phát 40G QSFP+ SR4 MPO 100M MMF 40GBASE, QSFP-40G-SR4, JG325B, JG709A, QFX-QSFP-40G-SR4
Mô tả
40G QSFP+ SR4 là một bộ thu phát QSFP+ quang học song song, có thể cắm, bốn kênh cho các ứng dụng Ethernet 40 Gigabit. Bộ thu phát này là một mô-đun hiệu suất cao cho các ứng dụng giao tiếp dữ liệu và liên kết đa làn tầm ngắn. Nó tích hợp bốn làn dữ liệu theo mỗi hướng với băng thông 40 Gbps. Mỗi làn có thể hoạt động ở tốc độ 10,3125 Gbps lên đến 100 m bằng sợi OM3 hoặc 150 m bằng sợi OM4. Các mô-đun này được thiết kế để hoạt động trên các hệ thống sợi quang đa mode bằng cách sử dụng bước sóng danh định là 850nm. Giao diện điện sử dụng đầu nối loại cạnh 38 tiếp điểm. Giao diện quang sử dụng đầu nối MTP (MPO) 12 sợi. Mô-đun này kết hợp công nghệ mạch và VCSEL đã được chứng minh của Takfly Avago Technologies để cung cấp tuổi thọ cao, hiệu suất cao và dịch vụ nhất quán.
Tính năng
- Mô-đun thu phát song công bốn kênh
- Tốc độ truyền dữ liệu lên đến 10,3Gbit/s trên mỗi kênh
- 4 kênh 850nm VCSEL array
- 4 kênh PIN photo detector array
- Tiêu thụ điện năng thấp<1.5W
- Vỏ cách ly với nối đất đầu nối
- Nhiệt độ vỏ hoạt động 0°C đến +70°C
- Điện áp nguồn 3.3V
- Tuân thủ RoHS 6
- Hệ số dạng QSFP có thể cắm nóng
- Chiều dài liên kết tối đa 100m trên Sợi quang đa mode OM3 (MMF) và 150m trên MMF OM4
- Ổ cắm đầu nối MPO đơn
- Chức năng chẩn đoán kỹ thuật số tích hợp
Ứng dụng
- 40GBASE-SR4 40G Ethernet
- Kết nối bộ chuyển mạch & bộ định tuyến Datacom/Telecom
- Ứng dụng tổng hợp dữ liệu và backplane
- Ứng dụng giao thức độc quyền và mật độ
Thông số kỹ thuật tối đa tuyệt đối
| Thông số | Ký hiệu | Tối thiểu | Tối đa | Đơn vị |
| Điện áp nguồn | Vcc | -0.3 | 3.6 | V |
| Điện áp đầu vào | Vin | -0.3 | Vcc+0.3 | V |
| Nhiệt độ bảo quản | Tst | -20 | 85 | ºC |
| Nhiệt độ hoạt động của vỏ | Top | 0 | 70 | ºC |
| Độ ẩm (không ngưng tụ) | Rh | 5 | 95 |
% |
| Thông số | Ký hiệu | Tối thiểu | Điển hình | Tối đa | Đơn vị | Ghi chú |
| Máy phát | ||||||
| Bước sóng trung tâm | λc | 840 | 850 | 860 | nm | - |
| Độ rộng phổ RMS | ∆λ | - | - | 0.65 | nm | - |
| Công suất phát trung bình, mỗi làn | Pout | -7.5 | - | 2.5 | dBm | - |
| Sự khác biệt về công suất phát giữa hai làn bất kỳ (OMA) | 4 | dB | - | |||
| Tỷ lệ tuyệt chủng | ER | 3 | - | - | dB | - |
| Công suất đỉnh, mỗi làn | 4 | dBm | - | |||
| Máy phát và phân tán | TDP | 3.5 | dB | - | ||
| phạt (TDP), mỗi làn | ||||||
| Công suất phát trung bình của TẮT | -30 | dB | - | |||
| máy phát, mỗi làn | ||||||
| Tọa độ Mặt nạ Mắt: X1, X2, X3, Y1, Y2, Y3 | GIÁ TRỊ KỸ THUẬT 0.23, 0.34, 0.43, 0.27, 0.35, 0.4 | Tỷ lệ trúng = 5x10-5 | ||||
| Máy thu | ||||||
| Bước sóng trung tâm | λc | 840 | 850 | 860 | nm | - |
| Độ nhạy máy thu chịu ứng suất trong OMA, | -5.4 | dBm | 1 | |||
| mỗi làn | ||||||
| Công suất trung bình tối đa ở đầu vào máy thu, mỗi làn | 2.4 | dBm | - | |||
| Độ phản xạ máy thu | -12 | dB | - | |||
| Công suất đỉnh, mỗi làn | 4 | dBm | - | |||
| LOS Assert | -30 | dBm | - | |||
| LOS De-Assert – OMA | -7.5 | dBm | - | |||
| LOS Hysteresis | 0.5 | dB | - | |||
Khả năng tương thích
Tất cả các mô-đun thu phát của Takfly đều có mã nguồn mở, có thể được mã hóa để tương thích hoàn toàn với các sản phẩm và thiết bị của các thương hiệu lớn, chẳng hạn như Intel, Dell, Finisar, Arista, HP, Mellanox, Juniper, HUAWEI, H3C, v.v. Đối với các thiết bị của các thương hiệu khác, vui lòng chỉ định khi đặt hàng để chúng tôi có thể viết các mã tương ứng để bạn dễ dàng ứng dụng.
Kích thước
Câu hỏi thường gặp:
Q: Bạn có cung cấp dịch vụ OEM không?
A: Có, chúng tôi có thể in logo hoặc nhãn của bạn trên sản phẩm hoặc trên hộp.
Q: Bạn có thể cung cấp mẫu miễn phí không?
A: Một số mẫu giá trị thấp có thể miễn phí cho bạn, nhưng bạn cần trả chi phí vận chuyển.
Q: Làm thế nào bạn có thể đảm bảo chất lượng?
A: Dựa trên hệ thống quản lý chất lượng hoàn hảo của chúng tôi, tất cả các sản phẩm của chúng tôi đều được kiểm tra 100% trước khi giao hàng.
Q: Thời gian giao hàng của bạn là bao lâu?
A: Nói chung, mẫu: 3~5 ngày làm việc. Đơn hàng chính thức: 7-10 ngày làm việc.
Q: Điều khoản thanh toán của bạn là gì?
A: Chúng tôi chấp nhận T/T, Western Union, Paypal, L/C
Đối với mẫu: Thanh toán 100%. Đơn hàng chính thức: 30%~100% dưới dạng tiền đặt cọc, thanh toán số dư trước khi giao hàng.
