100 GHz AWG 40CH DWDM MUX DEMUX với Fiber Height -100-0μm và đường kính cáp 0,9mm
Thông tin chi tiết sản phẩm:
| Place of Origin: | Guangdong, SHENZHEN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-DWDM-40CH |
Thanh toán:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Thông tin chi tiết |
|||
| Fiber Type: | SMF-28e | Package Dimension: | -40~+85 |
|---|---|---|---|
| Pass Band: | ±6.5nm | Isolation: | > 30dB |
| Band: | C Band or L band or custom | Dimensions: | 19 |
| Warranty: | 3 Years | Cable Diameter: | 0.9mm |
| Pigtail Length: | 1m or 1.5m or customized | Bandwidth: | 1310±50; 1490±10; 1550±10 |
| Cable Type: | SMF -28e | Fiber: | SMF-28e or custom |
| Directivity: | > 50dB | Fiber Height: | -100-0μm |
| Rotation Angle: | 45° or 90° | ||
| Làm nổi bật: | 100 GHz AWG DWDM MUX DEMUX,40CH DWDM MUX DEMUX |
||
Mô tả sản phẩm
| Kênh: | 40CH | Độ dài sóng: | C20~C60 |
|---|---|---|---|
| Kích thước: | 1U 19 inch | Kết nối: | LC |
| Nhiệt độ hoạt động: | -5 ~ 65 °C | Nhiệt độ lưu trữ: | -40~85°C |
| Loại sợi: | SMF28e với 900um Loose Tube Fiber | Độ ẩm hoạt động: | 5 ~ 95% RH |
| Độ ẩm lưu trữ: | 5 ~ 95% RH | Giấy chứng nhận: | CE, ROHS, REACH, ISO9001, ISO14001 |
| Kênh phát ra: | 40 | Khoảng cách kênh: | 100GHz |
| Phạm vi hoạt động: | Nhóm C | Mất tích nhập: | 5.5 dB, tối đa: 6.0 dB |
| Ánh sáng cao: |
40CH WDM Mux Demux,40CH Longwave Division Multiplexer,FTTX WDM Mux Demux |
||
100 GHz AWG 40CH DWDM MUX+DEMUX cho xây dựng mạng

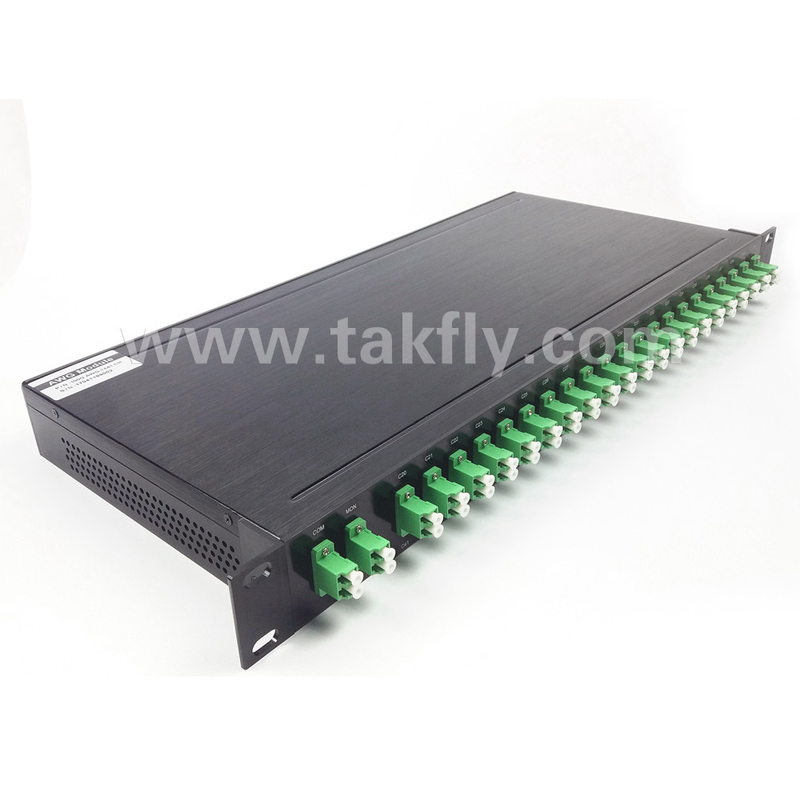

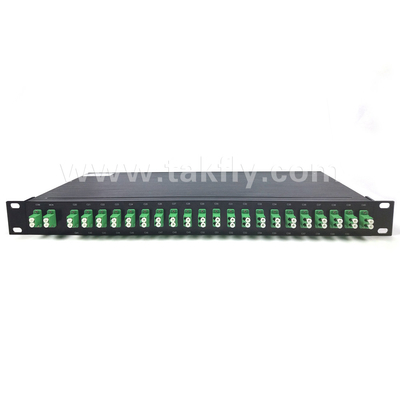

40CH DWDM với giao diện adapter quang học LC / UPC. Đơn lẻ 1RU 19 "các gói rack Mux + Demux bên trong. kênh ITU 21-60.
1x40 DWDM Mux Demux là một sản phẩm độc lập 40 kênh trong một khung 1RU nhỏ gọn có khả năng đa dạng phân vùng bước sóng dày đặc (DWDM) và phi đa dạng.Với tỷ lệ tín hiệu và sợi rất dày đặc, bộ lọc 40CH DWDM mux demux là lý tưởng cho việc vận chuyển tín hiệu sợi quang đường dài. Sử dụng nó để multiplex và vận chuyển một số lượng lớn các tín hiệu của các định dạng khác nhau trên tất cả các sợi kép.
Bộ phận này được thiết kế để sử dụng trong giải phóng băng tần C của hệ thống DWDM. Để giảm tiêu hao năng lượng của các thiết bị trong các điều kiện môi trường khác nhau,gói AWG được thiết kế đặc biệt với sự lựa chọn của nhựa nhiệt đáng tin cậy với dẫn nhiệt thấp, và nhiệt độ hoạt động AWG được điều khiển bằng cách sử dụng máy sưởi chống ốc hoặc Peltier TEC với cảm biến nhiệt độ nhiệt điện.
40CH DWDM Mux Demux Tính năng:
40CH DWDM Mux Demux Ứng dụng:
•Các khối cho ROADM
Thông số kỹ thuật quang học
| Parameter | Đơn vị | Giá trị | Các loại khác | ||||
| Chưa lâu. | Nhập. | Max. | |||||
| Số lượng kênh đầu ra | 40 | ||||||
| Khoảng cách kênh | GHz | 100 | |||||
| Phạm vi hoạt động | Nhóm C | ||||||
| Độ chính xác bước sóng trung tâm | pm | 50 | 50 | ||||
| 1dB băng thông | pm | 40 | |||||
| 3dB Bandwidth | pm | 60 | |||||
| Mất tích nhập | dB | 5.5 | 6.0 | ||||
| Ripple | dB | 0.5 | |||||
| Sự đồng nhất mất tích chèn | dB | 1.5 | |||||
| Truyền thoại bên cạnh | dB | 23 | |||||
| Truyền thông qua kênh không liền kề | dB | 30 | |||||
| Total Crosstalk | dB | 21 | |||||
| Mất phụ thuộc phân cực | dB | 0.5 | |||||
| Phân tán chế độ phân cực | ps | 0.5 | |||||
| Phân tán màu sắc | ps/nm | - 20 | +20 | ||||
| Lợi nhuận mất mát | dB | 40 | |||||
Lưu ý:
1. Số lượng kênh 8, 16,32, 48 kênh có sẵn;
2. IL đại diện cho trường hợp tồi tệ nhất trên một cửa sổ +/- 12,5GHz xung quanh bước sóng ITU;
3. PDL được đo trên độ phân cực trung bình trên một cửa sổ +/- 12,5GHz xung quanh bước sóng ITU.
Kế hoạch bước sóng
| Không. | C Thậm chí | C Thậm chí + | C Khá lạ | C Odd + | ||||
| f ((THz) | λ(nm) | f ((THz) | λ(nm) | f ((THz) | λ(nm) | f ((THz) | λ(nm) | |
| 1 | 196.000 | 1529.553 | 196.025 | 1529.358 | 196.050 | 1529.163 | 196.075 | 1528.968 |
| 2 | 195.900 | 1530.334 | 195.925 | 1530.139 | 195.950 | 1529.944 | 195.975 | 1529.748 |
| 3 | 195.800 | 1531.116 | 195.825 | 1530.920 | 195.850 | 1530.725 | 195.875 | 1530.529 |
| 4 | 195.700 | 1531.898 | 195.725 | 1531.702 | 195.750 | 1531.507 | 195.775 | 1531.311 |
| 5 | 195.600 | 1532.681 | 195.625 | 1532.485 | 195.650 | 1532.290 | 195.675 | 1532.094 |
| 6 | 195.500 | 1533.465 | 195.525 | 1533.269 | 195.550 | 1533.073 | 195.575 | 1532.877 |
| 7 | 195.400 | 1534.250 | 195.425 | 1534.054 | 195.450 | 1533.858 | 195.475 | 1533.661 |
| 8 | 195.300 | 1535.063 | 195.325 | 1534.839 | 195.350 | 1534.643 | 195.375 | 1534.446 |
| 9 | 195.200 | 1535.822 | 195.225 | 1535.625 | 195.250 | 1535.429 | 195.275 | 1535.232 |
| 10 | 195.100 | 1536.609 | 195.125 | 1536.412 | 195.150 | 1536.216 | 195.175 | 1536.019 |
| 11 | 195.000 | 1537.397 | 195.025 | 1537.200 | 195.050 | 1537.003 | 195.075 | 1536.806 |
| 12 | 194.900 | 1538.186 | 194.925 | 1537.989 | 194.950 | 1537.792 | 194.975 | 1537.594 |
| 13 | 194.800 | 1538.976 | 194.825 | 1538.778 | 194.850 | 1538.581 | 194.875 | 1538.383 |
| 14 | 194.700 | 1539.766 | 194.725 | 1539.568 | 194.750 | 1539.371 | 194.775 | 1539.173 |
| 15 | 194.600 | 1540.557 | 194.625 | 1540.359 | 194.650 | 1540.162 | 194.675 | 1539.964 |
| 16 | 194.500 | 1541.349 | 194.525 | 1541.151 | 194.550 | 1540.953 | 194.575 | 1540.755 |
| 17 | 194.400 | 1542.142 | 194.425 | 1541.944 | 194.450 | 1541.746 | 194.475 | 1541.548 |
| 18 | 194.300 | 1542.936 | 194.325 | 1542.737 | 194.350 | 1542.539 | 194.375 | 1542.341 |
| 19 | 194.200 | 1543.730 | 194.225 | 1543.532 | 194.250 | 1543.333 | 194.275 | 1543.135 |
| 20 | 194.100 | 1544.526 | 194.125 | 1544.327 | 194.150 | 1544.128 | 194.175 | 1543.929 |
| 21 | 194.000 | 1545.322 | 194.025 | 1545.123 | 194.050 | 1544.924 | 194.075 | 1544.725 |
| 22 | 193.900 | 1546.119 | 193.925 | 1545.920 | 193.950 | 1545.720 | 193.975 | 1545.521 |
| 23 | 193.800 | 1546.917 | 193.825 | 1546.717 | 193.850 | 1546.518 | 193.875 | 1546.318 |
| 24 | 193.700 | 1547.715 | 193.725 | 1547.516 | 193.750 | 1547.316 | 193.775 | 1547.116 |
| 25 | 193.600 | 1548.515 | 193.625 | 1548.315 | 193.650 | 1548.115 | 193.675 | 1547.915 |
| 26 | 193.500 | 1549.315 | 193.525 | 1549.115 | 193.550 | 1548.915 | 193.575 | 1548.715 |
| 27 | 193.400 | 1550.116 | 193.425 | 1549.916 | 193.450 | 1549.715 | 193.475 | 1549.515 |
| 28 | 193.300 | 1550.918 | 193.325 | 1550.717 | 193.350 | 1550.517 | 193.375 | 1550.317 |
| 29 | 193.200 | 1551.721 | 193.225 | 1551.520 | 193.250 | 1551.319 | 193.275 | 1551.119 |
| 30 | 193.100 | 1552.524 | 193.125 | 1552.323 | 193.150 | 1552.122 | 193.175 | 1551.922 |
| 31 | 193.000 | 1553.329 | 193.025 | 1553.128 | 193.050 | 1552.926 | 193.075 | 1552.725 |
| 32 | 192.900 | 1557.134 | 192.925 | 1553.933 | 192.950 | 1553.731 | 192.975 | 1553.530 |
| 33 | 192.800 | 1554.940 | 192.825 | 1554.739 | 192.850 | 1554.537 | 192.875 | 1554.335 |
| 34 | 192.700 | 1555.747 | 192.725 | 1555.545 | 192.750 | 1555.343 | 192.775 | 1555.142 |
| 35 | 192.600 | 1556.555 | 192.625 | 1556.353 | 192.650 | 1556.151 | 192.675 | 1555.949 |
| 36 | 192.500 | 1557.363 | 192.525 | 1557.161 | 192.550 | 1556.959 | 192.575 | 1556.757 |
| 37 | 192.400 | 1558.173 | 192.425 | 1557.970 | 192.450 | 1557.768 | 192.475 | 1557.566 |
| 38 | 192.300 | 1558.983 | 192.325 | 1558.780 | 192.350 | 1558.578 | 192.375 | 1558.375 |
 39 |
192.200 | 1559.794 | 192.225 | 1559.591 | 192.250 | 1559.389 | 192.275 | 1559.186 |
| 40 | 192.100 | 1560.606 | 192.125 | 1560.403 | 192.150 | 1560.200 | 192.175 | 1559.997 |
Đánh giá tối đa tuyệt đối
| Parameter | Đơn vị | Giá trị | ||
| Chưa lâu. | Nhập. | Max. | ||
| Sức mạnh quang liên tục tối đa | mW | 300 | ||
| Nhiệt độ hoạt động | °C | -5~65 | ||
| Nhiệt độ lưu trữ | °C | -40~85 | ||
| Độ ẩm hoạt động | % RH | 5~95 | ||
| Độ ẩm lưu trữ | % RH | 5~95 | ||
Lưu ý: Trừ khi có quy định khác
Kế hoạch cơ khí và kích thước
Thông số kỹ thuật của bộ kết nối sợi
| Parameter | Đơn vị | Thông số kỹ thuật |
| Loại sợi | SMF28e với 900um Loose Tube Fiber | |
| Định dạng sợi | 2 x 8 + 2 x 12 -những ruy băng bằng sợi | |
| Input Common Fiber Length (Câu nhập chiều dài sợi thông thường) | mm | 1000+/-50 |
| Sợi ruy | mm | 1000+/-50 |
| Sợi Fanout | mm | 500+/-50 |
| Loại kết nối | LC/UPC |
Lưu ý:
Chiều dài sợi và loại kết nối có thể thay đổi theo yêu cầu của khách hàng.
Dòng mã phần đặt hàng
AAWG-F40-100-C21-05-1050-LU
| AAWG F40 100 | C21 | 05 | 1050 | LU | |||
| Passband Hồ sơ | Kênh Số | Kênh Khoảng cách | Đầu tiên. Kênh | Thông thường Chiều dài |
Dải băng / Fan Sợi Chiều dài |
Bộ kết nối Loại | |
| F=Flat-Top | 1616 Ch | 100=100GHz | C21=C21 | 05:0.5m | 05:0.5m | FU=FC/UPC | |
| G=Gaussian | 3232 Ch | 50=50 GHz | 10:1.0m | 10:1.0m | FA=FC/APC | ||
| 4040 Ch | SU=SC/UPC | ||||||
| 4848 Ch | SA=SC/APC | ||||||
| ST=ST/UPC | |||||||
| LU=LC/UPC | |||||||
| LA=LC/APC | |||||||
