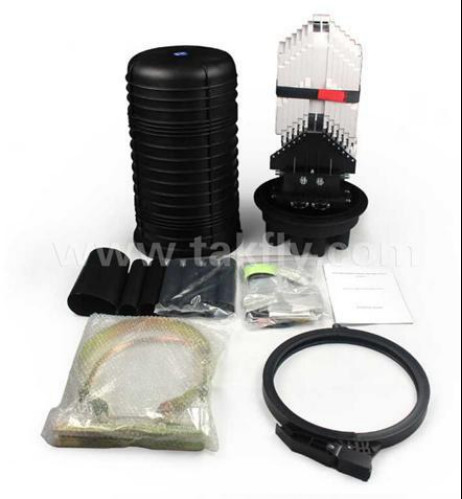

288 lõi nhiệt thu hẹp niêm phong hình mái vòm loại sợi quang kết nối đóng cửa FOSC với 1000 lần chèn và kéo ra cuộc sống

1Phạm vi áp dụng

Sổ tay lắp đặt này phù hợp với Fiber Optic Splice Closure (sau đây được viết tắt là FOSC), như hướng dẫn lắp đặt đúng cách.

Phạm vi ứng dụng là: trên không, dưới lòng đất, lắp tường, lắp ống và lắp lỗ tay.

2- Cấu trúc và cấu hình cơ bản

2.1 Kích thước và công suất

2.2 Các thành phần chính

2.3 Phụ kiện chính và dụng cụ đặc biệt

3- Công cụ cần thiết để lắp đặt

3.1 Tài liệu bổ sung (được cung cấp bởi nhà khai thác)

3.2 Công cụ đặc biệt (được cung cấp bởi người vận hành)

3.3 Công cụ phổ biến ((được cung cấp bởi người vận hành)

3.4 Thiết bị kết nối và thử nghiệm (được cung cấp bởi người vận hành)

Lưu ý: Các công cụ và dụng cụ thử nghiệm được đề cập ở trên phải được cung cấp bởi các nhà khai thác.

4. Biểu đồ quy trình lắp đặt

5Quá trình cài đặt FOSC.

5.1 Bước một - Mở khóa

5.1.1 Làm sạch địa phương và xác định nơi cài đặt FOSC và sau đó đặt các cáp sợi cần thiết.

5.1.2 Kiểm tra xem các thành phần chính và phụ kiện đã được chuẩn bị tốt bên trong bao bì.

5.1.3 Mở ổ khóa

• Tháo lắp vòng tròn và kéo hệ thống khóa vòng ra, sau đó tiến hành tháo lắp vòng tròn.
• Kéo nắp FOSC lên, cài đặt có thể bắt đầu.1.4 Xem hình 1

​Các vấn đề quan trọng:Nếu điều kiện thời tiết không đủ tốt, thì một lều phải được dựng để chống nước và bụi.

5.2 Bước hai - Xác định chiều dài của cáp sợi để được cố định và tháo ra bên trong FOSC

5.2.1 Nếu tất cả các sợi là để ghép nhánh, xin tham khảo hình 2 ((A) về chiều dài tháo.

5.2.2 Nếu một số sợi là cho thẳng qua, trong khi những sợi khác là cho ghép nhánh, xin vui lòng tham khảo Kịch bản 2 ((B) về chiều dài tháo.

5.2.3 Xem hình 2

Các vấn đề quan trọng:

• Cung cấp đủ chiều dài của cáp sợi để được ghép.
• Chiều dài tháo cũng có thể được quyết định bởi khách hàng theo yêu cầu lắp đặt

5.3 Bước thứ ba: Lột lớp bảo vệ của cáp và sợi

5.3.1 Lấy lớp bảo vệ cáp sợi từ dấu vị trí tạm với máy cắt và máy tháo, vui lòng tham khảo hình 2 về chiều dài tháo.Chiều dài tháo cũng có thể được quyết định theo yêu cầu lắp đặt

5.3.2 Xem hình 3.

Các vấn đề quan trọng: Nếu khó kéo toàn bộ lớp bảo vệ của cáp sợi cùng một lúc, hãy tháo nó từng phần để tránh sợi vỡ.

5.4 Bước 4: Loại bỏ các lõi sợi và chuẩn bị công việc trước khi cố định cáp sợi.

5.4.1 Lôi 2 lớp băng cách nhiệt trên lớp bảo vệ của lõi sợi để bảo vệ. Trong khi đó, loại bỏ các chất nhồi để tách lõi sợi và làm sạch chúng.Tạo một vòng với đường kính 100mm hoặc hơn và cố định nó trên sợi tạm thời bằng băng dán.

5.4.2 Tùy thuộc vào cáp sợi được tháo, hai trường hợp sau đây có sẵn.

• Tất cả các sợi phải được phân nhánh sau khi được ghép hoàn toàn.
• Một số sợi là để thẳng qua sau khi được luồng, trong khi những sợi khác là để ghép nhánh.

5.4.3 FOSC được cung cấp với 3 ống nhập / thoát đơn phù hợp với các cáp sợi duy nhất với đường kính tối đa ф16mm và 1 ống nhập / thoát khối lượng phù hợp với 1 mảnh cáp sợi với đường kính tối đa.đường kính φ 25mm hoặc 2 mảnh cáp sợi có đường kính tối đa φ 21mm hoặc nhiều mảnh cáp sợi có đường kính ngắn.

5.4.4 Khối ống nhập/đi lớn là cần thiết nếu một số sợi được dùng để xuyên thẳng

5.4.5 Nắp ống vào/đi tương ứng có thể được đập nhẹ bằng máy kéo từ bên trong ra ngoài tùy theo số lượng và đường kính của cáp sợi cần thiết.

5.4.6 Lưu cốt lõi được củng cố dài 70mm và cắt những cốt lõi không cần thiết.

5.4.7 Xem hình 4 và hình 5.

Các vấn đề quan trọng: Các ống vào/ra phải được chọn chính xác để dễ dàng ghép và niêm phong.

5.5 Sắp đặt lõi tăng cường, và pyrocondense, sửa chữa và niêm phong cáp sợi.

5.5.1 Chèn cáp sợi vào ống cố định có thể co lại bằng nhiệt tương ứng, tiếp tục chèn chúng vào ống vào/ra ở đáy FOSC.

5.5.2 Tháo đinh cố định từ lõi được củng cố bằng một chìa khóa đặc biệt (vật liệu nhựa), sau đó được đưa vào khe cắm và thắt chặt.Sau đó lại thắt nó bằng một chìa khóa kim loại (máy chìa khóa kim loại phải được cung cấp bởi người vận hành).

5.5.3 Kẹp tay tay vào tay với tay vào dây cáp sợi.

5.5.4 Vui lòng tham khảo hình 5 để cài đặt kẹp nhánh.

5.5.5 Ứng dụng sleeve cố định có thể co lại bằng nhiệt với máy phun lửa để làm cho nó ôm ống vào / ra và cáp sợi để đạt được niêm phong hoàn toàn.

5.5.6 Xem hình 5

vấn đề quan trọng:

• Nốt cố định của lõi tăng cường nên được thắt chặt.
• Trong khi sưởi ấm, ống cố định có thể co lại bằng nhiệt nên co lại đều và không nên có bong bóng, lỗ chân lông và các khiếm khuyết khác bên trong ống.

5.6 Bước thứ sáu - Sợi ghép

5.6.1 Tiếp tục hướng dẫn sử dụng của máy ghép hợp tử để ghép sợi.

Vấn đề quan trọng: chú ý đến sự xoắn và uốn cong của sợi

5.7 Bước bảy - Lắp đặt lớp bảo vệ có thể co lại bằng nhiệt và sợi nhà.

5.7.1 Khi kết thúc việc ghép các sợi, vòng sợi đầu tiên nên được đặt ở phía xa nhất của FOST, sợi quang còn lại nên được cuộn,tạo thành một vòng với đường kính không dưới 80mm. sau đó đặt nó vào FOST (Fiber Optic Splice Tray) cùng với tay bảo vệ có thể co lại bằng nhiệt.sau đó mở rộng đường kính của vòng sợi đúng cách)

5.7.2 xem hình 6

Vấn đề quan trọngHãy chú ý đến sự xoắn và uốn cong của sợi.

5.8 Bước 8 - Kiểm tra toàn diện

Để đảm bảo các yêu cầu kỹ thuật, phải tuân thủ các hướng dẫn sau:

5.8.1 Các sợi có lớp bảo vệ được cố định bằng dây đeo nylon ở lối vào của FOST.

5.8.2 Máy nghiền phải được nhấn từ bên trong ra bên ngoài để lắp đặt FOST đúng cách.

5.8.3 Các sợi thẳng và được giữ lại với lớp bảo vệ nên được cuộn vào khay giữ sợi.

5.8.4 Kiểm tra xem các dây thắt bên trong và nốt cố định của lõi được củng cố có được thắt chặt không.

5.8.5 Kiểm tra xem các thiết bị niêm phong có được lắp đặt gọn gàng và trơn tru không.

5.8.6 Kiểm tra xem tay nắp có thể co lại bằng nhiệt có đáng tin cậy và niêm phong hoàn toàn không.

5.8.7 Xem hình 7.

Các vấn đề quan trọng:Nếu có bất kỳ vấn đề nào, chúng nên được giải quyết ngay lập tức.

5.9 Bước thứ chín: Lắp ráp nhà FOSC và sửa chữa FOSC

5.9.1 Đặt chất khô vào FOSC.

5.9.2 Đặt FOSC che vào cơ sở trực tiếp.

5.9.3 Lắp đặt vòng tròn nhựa giữa nắp FOSC và cơ sở, thắt hệ thống khóa vòng tròn, sau đó phải được cố định bằng bu lông cố định.

5.9.4 Cài đặt FOSC

1. Ứng dụng trên không: cố định vòng tròn kim loại và tròm vào cột. Xin tham khảo hình 8
2. Ứng dụng lắp tường: cố định bracket trên tường bằng cọc. (không cần vòng kim loại)
3. Ứng dụng dưới lòng đất: không yêu cầu vòng kim loại.

5.9.5 Xem hình 8

Các vấn đề quan trọng:

• Hãy chú ý khi lắp đặt vòng nhựa.
• Thông số kỹ thuật của bu lông để cố định bracket là M8.
