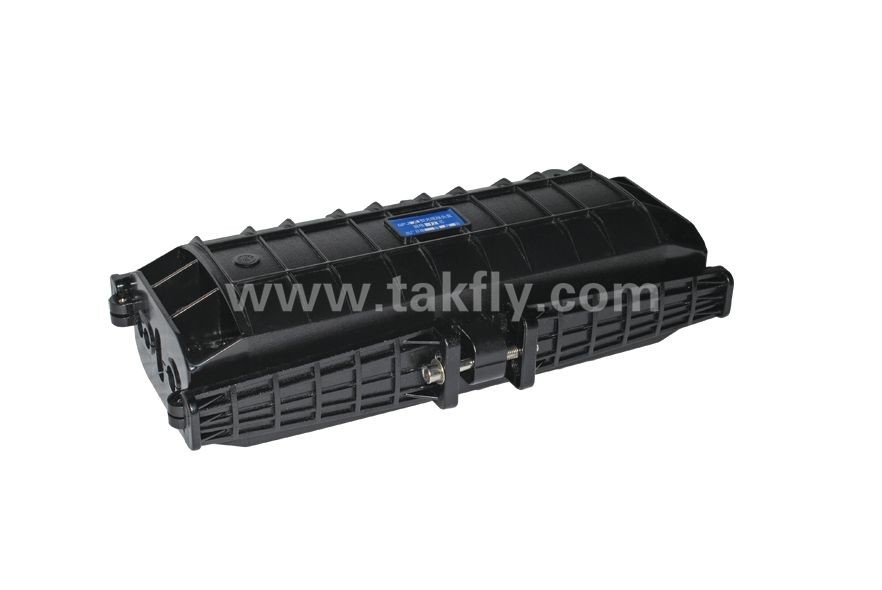

288 lõi mái vòm nhiệt có thể thu nhỏ niêm phong niêm phong sợi quang FOSC được thiết kế cho hiệu suất và hiệu quả tối ưu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Shenzhen, Trung Quốc |
| Hàng hiệu: | Takfly/OEM |
| Chứng nhận: | CE, ISO, RoHS, GS |
| Số mô hình: | TK-SC-A11 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pcs |
|---|---|
| Giá bán: | Can be negotiated |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C, T/T, Công Đoàn Phương Tây, Paypal |
| Khả năng cung cấp: | 50000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Nhiệt độ làm việc: | -40 ⁰C ~+85 ⁰C | Độ ẩm tương đối: | 85% (+30 ⁰C) |
|---|---|---|---|
| Áp suất không khí: | 70Kpa~106Kpa | Chèn lỗ: | ≤ 0,2dB |
| Mất lợi nhuận UPC: | ≥ 50dB | Mất lợi nhuận APC: | ≥ 60dB |
| Chèn và kéo ra cuộc sống: | > 1000 lần | ||
| Làm nổi bật: | Mái vòm sợi quang Splice đóng cửa,FOSC Fiber Optic Splice Closure,288 lõi Sợi quang Splice Closure |
||
Mô tả sản phẩm
1. Phạm vi áp dụng
Hướng dẫn lắp đặt này phù hợp với Đóng mối nối sợi quang (Sau đây viết tắt là FOSC), như một hướng dẫn lắp đặt thích hợp.
Phạm vi áp dụng là: trên không, dưới lòng đất, treo tường, gắn tường trong ống dẫn và lỗ tay. Nhiệt độ môi trường xung quanh dao động từ -40 đến +65oC.
2. Cấu trúc và cấu hình cơ bản
2.1 Kích thước và công suất
| Kích thước bên ngoài (LxWxH) |
410x200x120(mm) |
| Trọng lượng (không bao gồm hộp bên ngoài) |
1900g-2100g |
| Số cổng vào/ra |
6 cổng |
| Đường kính cáp quang |
Φ8—Φ16(mm) |
| Năng lực của FOSC | Chùm: 6—96(Lõi), Ribbon: tối đa. 144 (Lõi) |

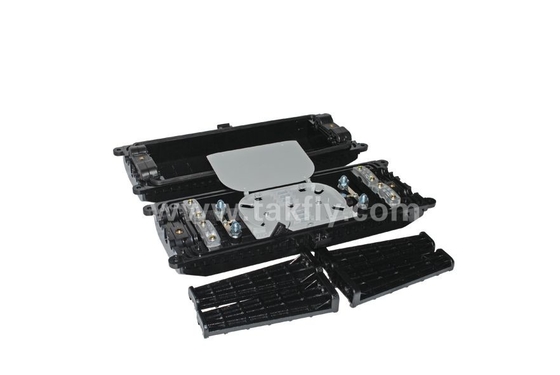

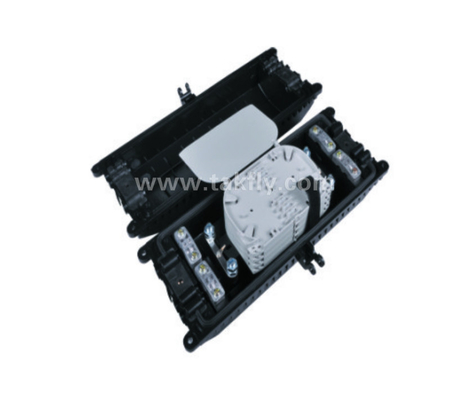

2.2 Các thành phần chính
| KHÔNG. | Tên các thành phần | Số lượng | Cách sử dụng | Bình luận | |
| 1 |
Nhà ở |
1 bộ | Bảo vệ toàn bộ mối nối cáp quang |
Đường kính trong: 285x110 (mm) |
|
| 2 |
Tấm chèn |
2 cặp |
Sửa chữa nhà ở |
175x56x30(mm) |
|
| 3 | Khay nối cáp quang (FOST) |
Tối đa. 4 khay (bó) Tối đa. 4 khay (ruy băng) |
Cố định ống bảo vệ co nhiệt và giữ sợi |
Thích hợp cho: Bó: 6,8,12,16,24(lõi) Ruy băng: 3 (cái) |
|
| 4 |
Sự thành lập |
1 bộ |
Cố định cáp quang, lõi gia cố và FOST |
||
| 5 | Lắp kín | 1 bộ | Bịt kín giữa nắp FOSC và đáy FOSC | ||
| 6 |
Cổng cắm |
6 mảnh |
Niêm phong các cổng trống |
||
| 7 |
Thiết bị nối đất |
1 bộ |
Lấy phần kim loại của cáp quang trong FOSC để nối đất |
Cấu hình theo yêu cầu |
|
2.3 Phụ kiện chính và dụng cụ đặc biệt
| KHÔNG. | Tên củaphụ kiện | Số lượng | Cách sử dụng | Bình luận | |
| 1 |
Tay áo bảo vệ co nhiệt |
Bảo vệ mối nối cáp quang | Cấu hình theo dung tích |
||
| 2 |
Cà vạt nylon |
|
Cố định sợi bằng chất bảo vệáo choàng |
Cấu hình theo dung tích |
|
| 3 |
băng cách điện |
1 cuộn |
|||
| 4 |
Băng keo |
1 cuộn |
sửa chữavà niêm phong đơn |
Cấu hình theo thông số kỹ thuật | |
| 5 |
Móc treo |
1 bộ | Sửa chữa và niêm phongkhốicáp quang | ||
| 6 |
Dây nối đất |
1 mảnh |
Phân nhánh cáp quang |
Thực hiện theo yêu cầu thực tế |
|
| 7 |
Vải mài mòn |
1 mảnh |
Đi qua giữa các thiết bị nối đất |
||
| 8 |
Giấy dán nhãn |
1 mảnh |
Cho vào FOSC trước khi hàn kín để hút ẩm |
||
| 9 |
Cờ lê đặc biệt |
3 mảnh |
Dán nhãn sợi |
||
| 10 |
Giấy đo |
1 mảnh |
Siết chặt đai ốc của lõi gia cố |
Để đo chu vi bằng giấy đo tương ứng |
|
| 11 |
Ống đệm |
Do khách hàng quyết định |
Gắn vào sợi và cố định bằng FOST, quản lý bộ đệm |
Cấu hình theo yêu cầu | |
| 12 |
Chất hút ẩm |
1 túi |
Cho vào FOSC trước khi hàn kín để hút ẩm không khí. |
||
3. Các công cụ cần thiết để cài đặt
3.1 Tài liệu bổ sung (do nhà điều hành cung cấp)
| Tên vật liệu | Cách sử dụng |
| băng dính | Dán nhãn, sửa chữa tạm thời |
| Rượu etylic | Vệ sinh |
| Gai | Vệ sinh |
3.2 Dụng cụ đặc biệt (do người vận hành cung cấp)
| Tên củacông cụ | Cách sử dụng |
|
Máy cắt sợi |
Cắt sợi |
|
Máy rút sợi |
Loại bỏ lớp bảo vệ của cáp quang |
|
Công cụ kết hợp |
Lắp ráp FOSC |
3.3 Dụng cụ đa năng (do người vận hành cung cấp)
|
Tên dụng cụ |
Cách sử dụng và đặc điểm kỹ thuật |
|
Băng ban nhạc |
Đo cáp quang |
|
Máy cắt ống |
Cắt cáp quang |
|
Máy cắt điện |
Cởi bỏ lớp bảo vệ của cáp quang |
|
Kìm kết hợp |
Cắt bỏ lõi cốt thép |
|
Tuốc nơ vít |
Tua vít chéo/song song |
|
cái kéo |
|
|
Vỏ chống thấm |
Chống nước, chống bụi |
|
Cờ lê kim loại |
Siết chặt đai ốc của lõi gia cố |
3.4 Dụng cụ nối và thử nghiệm (do người vận hành cung cấp)
| Tên nhạc cụ | Cách sử dụng và đặc điểm kỹ thuật |
| Máy nối nhiệt hạch | Nối sợi |
| OTDR | Kiểm tra nối |
| Dụng cụ nối tạm thời | Thử nghiệm tạm thời |
Lưu ý: Các công cụ và dụng cụ kiểm tra nêu trên phải do chính người vận hành cung cấp.
4. Sơ đồ quy trình cài đặt
5. Quá trình cài đặt FOSC.
5.1 Bước Một - Mở nắp
5.1.1 Làm sạch khu vực và xác định nơi lắp đặt FOSC rồi đặt cáp quang theo yêu cầu.
5.1.2 Kiểm tra xem các linh kiện, phụ kiện chính đã được chuẩn bị kỹ lưỡng bên trong bao bì chưa.
5.1.3 Mở nắp
- Tháo bu-lông cố định của tấm chèn bằng cờ lê đặc biệt. Đặt bu-lông cố định vào lỗ có ren vít bên cạnh lỗ cố định của tấm chèn và dùng cờ lê đẩy các tấm chèn ra ngoài.
- Dùng cờ lê chuyên dụng để tháo toàn bộ bu lông định vị trên vỏ cũng như bu lông cố định (cũng có thể lắp móc treo theo yêu cầu lắp đặt) ở 4 góc, sau đó thành công trong việc mở nắp.
5.1.4 Xem Hình 1
Các vấn đề quan trọng:Nếu điều kiện thời tiết không tốt thì phải dựng lều để chống nước, chống bụi.
5.2 Bước hai -Xác định chiều dài của cáp quang cần cố định và tuốt bên trong FOSC
5.2.1
- Cáp quang chiều dài 60mm: khoảng cách từ khớp nối đến tấm ép cáp quang
- Cáp quang có chiều dài 1950mm: dùng để quấn và nối sau khi tước.
- Fiber có lớp bảo vệ dài 350mm: khoảng cách từ điểm cố định của cáp quang đến điểm cố định của FOST (khay nối cáp quang).
- Sợi có chiều dài 1600mm: sau khi bóc lớp vỏ bảo vệ sẽ được cuộn vào bên trong FOST sau khi nối với các sợi khác
5.2.2 Xem Hình 2
Các vấn đề quan trọng:
- Dự trữ đủ chiều dài của cáp quang để nối.
- Chiều dài tước cũng có thể được khách hàng quyết định theo yêu cầu lắp đặt.
5.3 Bước ba – Loại bỏ lớp vỏ bảo vệ của cáp quang và cáp quang
5.3.1 Tước lớp vỏ bảo vệ của cáp quang khỏi nhiệt độ. dấu định vị bằng dao cắt và bộ gạt phôi, vui lòng tham khảo Bản vẽ 2 để biết chiều dài tước. Chiều dài tước cũng có thể được quyết định theo yêu cầu lắp đặt
5.3.2 Xem Hình 3.
Các vấn đề quan trọng: Nếu khó kéo toàn bộ lớp vỏ bảo vệ của cáp quang cùng một lúc, hãy lột từng phần một để tránh đứt sợi.
5,4 Bước bốn - Tách lõi sợi và chuẩn bị công việc trước khi cố định cáp quang.
5.4.1 Quấn 2 lớp băng cách nhiệt lên lớp bảo vệ lõi sợi. Trong khi đó, bỏ phần nhồi ra để tách lõi sợi và làm sạch chúng. Tạo thành một vòng có đường kính khoảng 100 mm và cố định tạm thời trên sợi bằng băng dính.
5.4.2 FOSC này được cung cấp 6 cổng vào/ra. Các cổng đầu vào / đầu ra có thể được quyết định theo số lượng và đường kính của cáp quang sẽ được lắp đặt thực tế, sau đó rút ra số lượng phích cắm cổng tương ứng.
5.4.3 FOSC này phù hợp với các đường kính cáp quang tương ứng sau:
Cổng A: thích hợp cho cáp quang có tối đa. đường kính ф16mm
Cổng B: thích hợp cho cáp quang có tối đa. đường kính ф13mm
5.4.4 Các cổng vào/ra tương ứng phải được lựa chọn theo cáp quang được lắp đặt thực tế. Khi đường kính của cáp quang nhỏ hơn cổng vào/ra thì nên sử dụng băng keo để phóng to đường kính của cáp quang, trong đó chu vi có thể được đo bằng giấy đo tương ứng (được đánh dấu bằng Lỗ A, Lỗ B).
5.4.5 Nắp ống vào/ra tương ứng có thể được tháo nhẹ bằng tuốc nơ vít từ trong ra ngoài tùy theo số lượng và đường kính của cáp quang yêu cầu.
5.4.6 Dự trữ lõi gia cố có chiều dài 35mm và cắt bỏ những phần không cần thiết.
5.4.7 Xem Hình 4.
Các vấn đề quan trọng:
- Trước khi sử dụng băng keo để mở rộng đường kính cáp quang, băng này phải được làm xước và làm sạch bằng vải mài mòn và cồn etylic.
- Cắt lõi gia cố bằng kìm cắt đặc biệt.
5,5
Bước Năm - Cố định lõi và cáp quang được gia cố
5.5.1 Sau khi hoàn thành các bước trên, tháo các nút cổng, bảng ép và đai ốc cố định của lõi gia cố. Đảm bảo kiểm tra xem cáp quang bị tước có vừa với các cổng cố định hay không. Nếu không, việc điều chỉnh cần được thực hiện kịp thời. Nếu không nó sẽ ảnh hưởng đến chất lượng cài đặt.
5.5.2 Siết chặt bảng ép cáp quang. Nếu đường kính của cáp quang nhỏ thì hãy phóng to nó bằng băng cách điện.
5.5.3 Siết chặt đai ốc của lõi cốt thép bằng cờ lê đặc biệt (nhựa) rồi siết lại bằng cờ lê kim loại (người vận hành phải cung cấp cờ lê kim loại).
5.5.4 Xem Hình 5
Bước sáu - Nối sợi
5.6.1 Thực hiện theo hướng dẫn sử dụng máy nối nhiệt hạch để nối sợi.
Vấn đề quan trọng: chú ý đến độ xoắn và uốn cong của sợi.
5,7 Bước bảy -Lắp đặt ống bảo vệ co nhiệt và sợi nhà
5.7.1 Khi nối các sợi xong, vòng sợi đầu tiên đặt ở phía xa nhất của FOST, sợi còn lại được cuộn lại tạo thành vòng có đường kính không nhỏ hơn 80mm. sau đó đặt nó vào FOST (Khay nối sợi quang) cùng với ống bảo vệ co nhiệt. (Trước tiên, cố định ống bảo vệ co nhiệt vào khe, sau đó phóng to đường kính của vòng sợi cho phù hợp.)
5.7.2 Xem Hình 6
Vấn đề quan trọng: chú ý đến độ xoắn và uốn cong của sợi.
5,8 Bước Tám - Kiểm tra toàn diện
Để đảm bảo yêu cầu kỹ thuật phải tuân thủ các hướng dẫn sau:
5.8.1 Các sợi trong FOST được nối và lắp đặt có trật tự. Đường kính cong của sợi đáp ứng yêu cầu kỹ thuật.
5.8.2 Các bộ siết bên trong được siết chặt.
5.8.3 Các cổng vào/ra không lắp cáp quang phải bịt lại bằng phích cắm cổng.
5.8.4 Kiểm soát lượng băng keo trong phạm vi thích hợp.
5.8.5 Bộ phận làm kín được lắp đặt gọn gàng và trơn tru. Nếu không, hãy san bằng nó bằng băng keo.
5.8.6 Bịt kín nắp khớp nối
5.8.7 Xem Hình 7
5,9 Bước Chín - Lắp ráp vỏ FOSC và sửa chữa FOSC
5.9.1 Đặt trực tiếp nắp FOSC vào đáy FOSC.
5.9.2 Chèn bu lông định vị FOSC và siết chặt bằng cờ lê chuyên dụng.
5.9.3 Đặt các tấm chèn vào rãnh (mỗi bên một cặp, một tấm có lỗ có ren vít ở giữa, tấm còn lại có lỗ không có ren vít ở giữa). Siết chặt các bu lông của tấm chèn bằng cờ lê đặc biệt.
5.9.4 Nếu FOSC được sử dụng trên không thì đặt móc treo vào một bên của nắp và sau đó siết chặt các bu lông cố định ở cả hai bên. Nếu không hãy siết chặt 4 bu lông cố định ở bốn góc tương ứng.
5.9.5 Xem hình 8
Các vấn đề quan trọng:
- dọn dẹp nhà ở và chú ý đến trình tự trên.
5.10 Bước Mười - Sửa FOSC.
5.10.1 Cố định FOSC và siết chặt các bu lông theo thứ tự hình vẽ 9.
Các vấn đề quan trọng: Thắt chặt lại sau năm phút
