Thiết kế mới High Density MPO Patch Panel và Rack Mount có kích thước nhỏ, nhẹ, chống va chạm
Thông tin chi tiết sản phẩm:
| Place of Origin: | Guangdong, SHENZHEN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-MPO Patch Panel#995 |
Thanh toán:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Thông tin chi tiết |
|||
| Installation Type: | Plug-in/Field-terminated | Module Fiber Amount: | Up to 24 |
|---|---|---|---|
| Operating Temperature: | -40°C to +80°C | Cores: | 2/4/6/8/12/24/48 |
| Cable Material: | LSZH / OFNP / PVC | Fiber Counts: | 12F |
| Fiber Count: | 8/12/24/48/72 fibers | Return Loss: | >50dB |
| Patch Penal: | 6 x 4 LC x 5 moudle | Polarity: | B |
| Ir Stardand: | MPO/MTP<0.7dB | Core: | Multicore |
| Fiber Mode: | SM, MM(OM1,OM2,OM3,OM4,OM5) | Size: | 180 x 90 x 30 (mm) |
| Cable Diameters: | 0.9 / 2.0 / 3.0mm | ||
| Làm nổi bật: | Bảng vá MPO gắn trên kệ,Panel đệm MPO mật độ cao,Panel MPO nhẹ |
||
Mô tả sản phẩm
Mô tả:

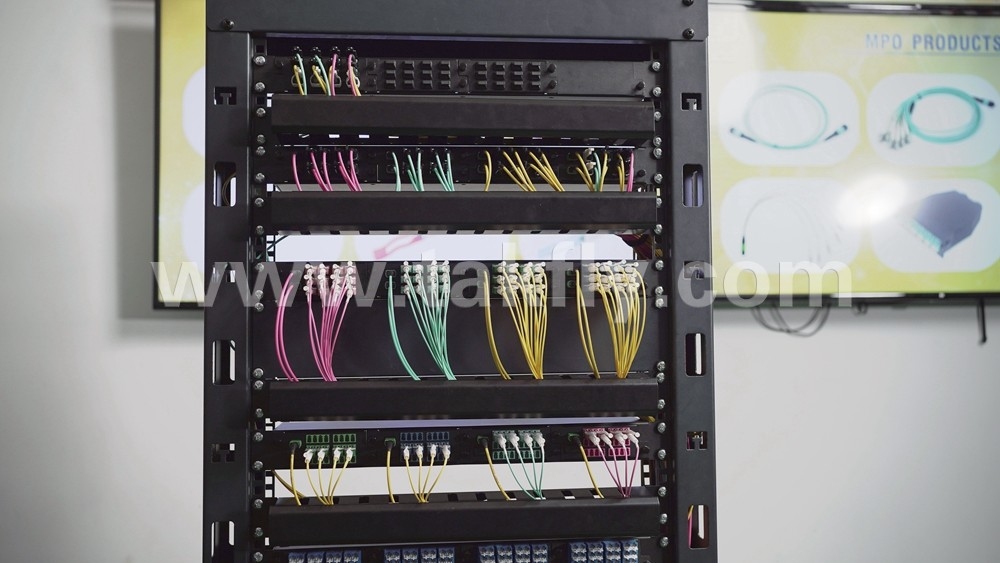

1U-19inchMPO/MTPBảng vá sợi cao mật độ gắn trên kệđược thiết kế cho các phòng trung tâm dữ liệu lớn: ứng dụng MDF, vùng dây dẫn IDF kết nối xương sống sợi quang, quản lý đơn vị phân phối sợi,và môi trường sợi quang tích hợp mật độ cao khác, vv Nó được cài đặt trong giá đỡ 19 inch và tủ.

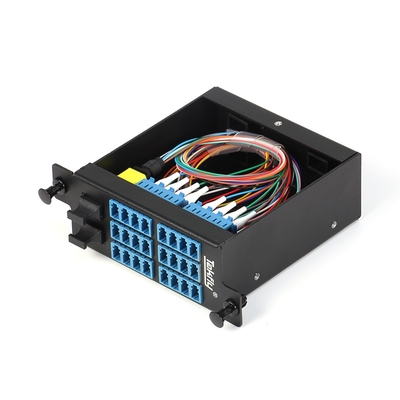

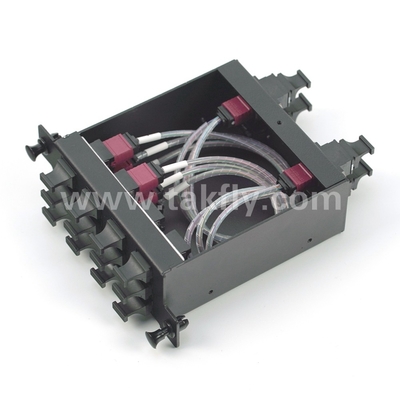

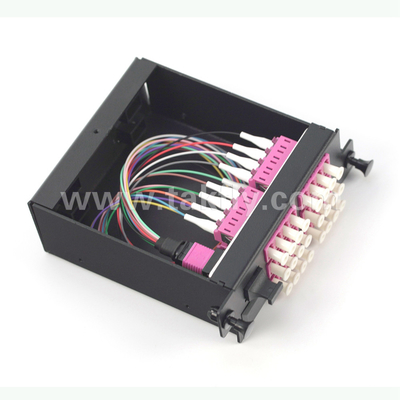

1U 19 inch MPO / MTP Patch Panel có thể tải 4 mô-đun băng cassette được kết nối trước, và dung lượng tối đa có thể được quản lý là 1152 lõi cho giao diện MPO hoặc 96 lõi cho giao diện LC.Mỗi hộp mô-đun độc lập được kết thúc trước được đặt trong khung phân phối sợi quang, để hoàn thành toàn bộ bảng vá.
Đặc điểm:
uCài đặt trong 19 inch rack-mount và tủ, ứng dụng cho các mô-đun cassette quản lý tập trung.
uKhả năng kích thước mật độ cao 1U 1152 sợi cho giao diện MPO và 96 sợi cho giao diện LC.
uCổng đầu vào có thể được sử dụng trên bảng điều khiển phía trước hoặc phía sau để lựa chọn, và cổng đầu ra nằm trên bảng điều khiển phía trước.
uCác kết nối MPO / MTP nam hoặc nữ có sẵn. Kết nối và định vị bằng mã PIN và bộ chuyển đổi để đạt được kết nối chính xác và ổn định cao.
uThiết kế mô-đun, cấu trúc khóa cắm, sợi có xác định trình tự đường rõ ràng, dễ dàng kiểm tra, cài đặt, tháo và điều chỉnh sự kết hợp.
uĐồ liệu hợp kim nhôm chất lượng cao mới, chắc chắn và bền, bề mặt lớp phủ điện tĩnh sau quá trình sản xuất nghiêm ngặt
uCác mô-đun băng cassette và tấm vá có kích thước nhỏ, trọng lượng nhẹ, chống va chạm, áp suất cao, chống cháy, chống ăn mòn, cấu trúc mạnh mẽ để bảo vệ sợi quang bên trong,Hiệu suất niêm phong cực cao để tạo điều kiện chống bụi, thiết kế sáng tạo cho thiết bị mạng tiên tiến.
Ứng dụng:
ØTruyền thông bằng sợi quangdây điện dày đặchệ thống giữa các tòa nhà.
ØKết nối liên kết quang trong thiết bị hoạt động quang cho cáp LAN.
ØTrạm cơ sở viễn thông.
ØPhòng trung tâm dữ liệu của khu công nghiệp.
ØPhòng trung tâm dữ liệu của tòa nhà thương mại.
ØCATV
ØLAN
ØWAN
ØFTTX
Cvề hình ảnhSCheme:
1.
2.
|
Mô hình |
Khả năng băng cassette LGX |
LGX |
Tổng công suất |
Loại kết nối |
Kích thước |
Ứng dụng |
|
|
A2 |
R |
72F MPO*4 bộ |
4 |
1152F |
MPO*10*4 |
1U |
1 bộ A2 LGX Cassette kết nối với 3 bộ C1 LGX Cassette, bộ đầy đủ của A2 kết nối với 3 bộ đầy đủ C1 |
|
T |
48FMPO*6 pcs=288F |
||||||
|
C1 |
R |
48F MPO*2 bộ |
4 |
384F |
MPO*10*4 |
1U |
1 PC của C1 LGX Cassette kết nối với4 PC D2 LGX Cassettes, bộ đầy đủ C1 kết nối với4 các tập hợp đầy đủ D2 |
|
T |
12F MPO*8 pcs=96F |
||||||
|
D2 |
R |
12F MPO*2 bộ |
4 |
96F |
MPO*2*4 |
1U |
R:12F MPO*2*4, T:24F*4 LC, kết nối với thiết bị đầu cuối bằng cáp vá LC |
|
T |
24FLC |
LC*24*4 |
|||||
3.
|
Mô hình |
Khả năng băng cassette LGX |
LGX |
Tổng công suất |
Loại kết nối |
Kích thước |
Ứng dụng |
|
|
B1 |
R |
72F MPO*1 bộ |
4 |
288F |
MPO*5*4 |
1U |
R:72F MPO*1*4, T:16F MPO kết nối với thiết bị truyền 400G bằng cáp vá MPO, T:24F MPO có thể kết nối với C3 LGX Cassette |
|
T |
16F MPO*3 bộ 24F MPO*1 pcs=72F |
||||||
|
BG1 |
R |
72F MPO*2 bộ |
4 |
576F |
MPO*11*4 |
1U |
100G, 400G cassette chuyên dụng |
|
T |
16F MPO*9 pcs=144F |
||||||
|
C3 |
R |
24F MPO*1pc |
4 |
96F |
MPO*1*4 |
1U |
R:24F MPO*1*4, T:24F*4LC, kết nối với thiết bị đầu cuối bằng cáp vá LC |
|
T |
24F LC |
LC*24*4 |
|||||
Các thông số sản phẩm:
|
Loại sợi |
SM ((G652, G655, G657); MM (OM1-OM5) |
||
|
Bộ kết nối |
Đàn ông ((châm kim), nữ |
LC |
|
|
MPO/MTP |
|||
|
Chiều kính cáp(mm) |
Cáp tròn nhỏ: Max4.5mm Cáp ruy băng: Max3.0*5.0mm |
0.9/0.6 |
|
|
Mất chèn (dB) |
Tiêu chuẩn:≤0.35/0.7 (Thông thường/Max) Mất ít:≤0.2/0.35 (Thông thường/Max) |
≤ 0.3 |
|
|
Mất lợi nhuận (min) |
APC SM:60dB |
PC MM: 20dB |
UPC SM: 40dB APC SM: 60dB PC MM: 25dB |
|
Độ dài sóng thử nghiệm (nm) |
SM: 1310/1550 MM: 850/1300 |
||
|
Khả năng lặp lại |
≤ 0,1dB |
||
|
Độ bền |
≤ 0.2dB |
||
|
Khả năng thay thế |
≤ 0.2dB |
||
|
Phân tích uốn cong(Động lực / tĩnh) |
20/10 |
||
|
Tên sản phẩm |
Hộp module |
Vỏ máy |
|
|
Kích thước ((L*W*H) |
93*100*39 |
482*200*44.2mm |
|
|
Vật liệu |
Asáng |
||
Bao bì:
|
Trọng lượng |
Kích thước hộp bên trong |
Kích thước hộp bên ngoài(5pcs/hộp) |
Trọng lượng mỗi hộp(kg) |
|
1.5kg |
500*280*80mm |
510*300*420mm |
11 |
