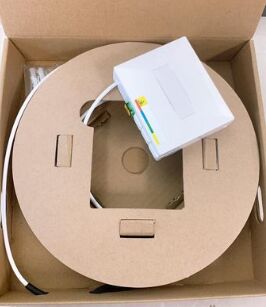

Bộ đầu ra sợi quang, đầu cuối trước (PTO)
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc, Thâm Quyến |
| Hàng hiệu: | DF/OEM/Nuetral |
| Chứng nhận: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Số mô hình: | TK-PC-48F-SC-OS2-50M |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | Có thể thương lượng |
|---|---|
| Giá bán: | negotiable denpend on QTY |
| chi tiết đóng gói: | Hộp vỉ + Thùng carton |
| Thời gian giao hàng: | 5-9 ngày làm việc phụ thuộc vào QTY |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, T/T, MoneyGram/Paypal |
| Khả năng cung cấp: | 1000pcs/ngày |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Bộ đầu ra sợi quang, đầu cuối trước (PTO) | Loại sợi: | G657A2 |
|---|---|---|---|
| Chế độ đường kính trường: | 1310/1550 | đường kính ốp: | 125,0±0,7 |
| đường kính lớp phủ: | 242 ± 7 | Hệ số suy giảm: | <=0,35 |
| Mức độ căng thẳng bằng chứng: | ≥100 | Số lượng sợi quang: | 1/2/4 Màu tự nhiên/Đỏ Xanh Xanh Vàng |
| Vật liệu tiểu đơn vị: | LSZH | Vật liệu thành viên sức mạnh: | Sợi Aramid |
| Thương hiệu sợi: | Corning, YOFC, OFS, Draka | ||
| Làm nổi bật: | Bộ ổ cắm sợi quang kết thúc trước,Hộp đầu cuối cáp quang,Bộ dụng cụ sợi quang PTO |
||
Mô tả sản phẩm
Bộ Ống Cắm Quang, Đầu Nối Sẵn (PTO)
Tổng quan sản phẩm
Bộ PTO (Pre-Terminated Outlet Kit) được thiết kế để lắp đặt nhanh chóng và đơn giản trong các triển khai Fiber to the Home (FTTH) và Fiber to the Business (FTTB). Bộ sản phẩm toàn diện này bao gồm một hộp ổ cắm quang học có cấu hình thấp được nạp sẵn bộ điều hợp và cáp được kết nối sẵn, được đóng gói thuận tiện với một ống chỉ cáp bên trong một thùng bảo vệ.
Với hệ thống PTO, việc lắp đặt cáp thả cuối cùng và ổ cắm quang trở thành một quy trình cực kỳ đơn giản và hiệu quả. Người lắp đặt có thể nhanh chóng tháo cáp được nạp trên ống chỉ ra khỏi thùng và gắn ổ cắm được kết nối sẵn trực tiếp lên tường bằng vít, mà không cần phải mở ổ cắm và làm xáo trộn các đầu nối sợi bên trong. Ngoài ra, PTO có thể dễ dàng gắn vào thanh ray DIN tiêu chuẩn.
Việc lắp đặt PTO loại bỏ yêu cầu về các công cụ chuyên dụng hoặc chuyên môn kỹ thuật, loại bỏ nhu cầu về việc chấm dứt hoặc nối tại chỗ. Điều này dẫn đến việc giảm đáng kể thời gian lắp đặt, chi phí và tỷ lệ lỗi trên mỗi lần triển khai của khách hàng.
Tính năng sản phẩm
- Đầu nối SC hoặc LC với bộ điều hợp có cửa chớp
- Có sẵn trong các lớp hoàn thiện đầu cuối UPC và APC
- Sợi quang đơn mode G657A2 (các loại khác có sẵn theo yêu cầu)
- Lắp đặt nhanh chóng không cần dụng cụ
- Cáp LSZH trong nhà 4mm (các loại khác có sẵn theo yêu cầu)
- Nhiều tùy chọn chiều dài cáp
- Cấu hình 1, 2 hoặc 4 sợi
- Phạm vi nhiệt độ hoạt động rộng
- Tuân thủ RoHS
- Cáp quang đáp ứng các tiêu chuẩn tuân thủ CPR Dca
Thông số kỹ thuật sản phẩm
| Mục | Đơn vị | Thông số kỹ thuật |
|---|---|---|
| Đường kính trường mode G.657A2 | 1310nm | 8.6 ± 0.4 mm |
| Đường kính trường mode G.657A2 | 1550nm | 9.6 ± 0.5 mm |
| Đường kính lớp phủ | mm | 125.0 ± 0.7 |
| Độ không tròn của lớp phủ | % | ≤ 0.8 |
| Lỗi đồng tâm lõi | mm | ≤ 0.5 |
| Đường kính lớp phủ | mm | 242 ± 7 |
| Lỗi đồng tâm lớp phủ/lớp phủ | mm | ≤ 12 |
| Bước sóng cắt cáp | nm | ≤ 1260 |
| Hệ số suy hao | 1310nm | ≤ 0.35 dB/km |
| Hệ số suy hao | 1550nm | ≤ 0.21 dB/km |
| Mất uốn cong lớn (1 vòng, bán kính 10mm) | 1550nm | ≤ 0.75 dB/km |
| Mất uốn cong lớn (1 vòng, bán kính 10mm) | 1625nm | ≤ 1.5 dB/km |
| Mức ứng suất chịu tải | kpsi | ≥ 100 |
Cấu trúc cáp
| Mục | Mô tả | 1 Sợi | 2 Sợi | 4 Sợi |
|---|---|---|---|---|
| Sợi quang | Số lượng sợi | 1 | 2 | 4 |
| Sợi quang | Màu sắc | Màu tự nhiên | Đỏ Xanh lam | Xanh lục Vàng |
| Đơn vị phụ | Màu sắc | Đỏ | Đỏ / Xanh lam | Đỏ |
| Đơn vị phụ | Vật liệu | LSZH | ||
| Đơn vị phụ | Đường kính | Sợi chùm vi mô 1.0mm | Sợi chùm vi mô 1.1mm | Sợi chùm vi mô 1.1mm |
| Thành phần chịu lực | Vật liệu | Sợi Aramid | ||
| Vỏ bọc | Vật liệu | LSZH Chống UV | ||
| Vỏ bọc | Màu sắc | Trắng | ||
| Vỏ bọc | Đường kính | 4.0±0.2mm | ||
Hình ảnh sản phẩm
Đặc tính cơ học và môi trường
| Mục | Mô tả |
|---|---|
| Độ bền kéo | Ngắn hạn: 200N, Dài hạn: 100N |
| Khả năng chống nghiền | Ngắn hạn: 400N/100mm, Dài hạn: 200N/100mm |
| Bán kính uốn | Động: ≥20D, Tĩnh: ≥10D |
| Phạm vi nhiệt độ | -20℃ đến +70℃ |
Dữ liệu kỹ thuật cho ổ cắm
| Mô tả | Giá trị |
|---|---|
| Kích thước (C x R x S) | 83 x 100 x 30 mm |
| Loại bộ điều hợp | SC simplex, có cửa chớp |
| Dung lượng sợi | 4 sợi |
| IL đầu nối | 0.30 dB |
| RL đầu nối | 60 dB (APC), 50 dB (UPC) |
Tại sao nên chọn TAKFLY
- Hơn 25 năm kinh nghiệm sản xuất các sản phẩm quang học
- Hơn 450 công nhân lắp ráp với hơn 3 năm kinh nghiệm
- Hơn 10 kỹ sư R&D chuyên dụng
- 16 bộ Máy ép phun nhập khẩu từ Đức và 16 Dây chuyền sản xuất
- Hơn 30 bộ Máy kiểm tra bao gồm OTDR, 3D, VFL, dụng cụ kiểm tra IL & RL, máy kiểm tra độ bền kéo, máy kiểm tra khả năng chống nghiền, máy kiểm tra đồng hồ đo điện và bộ kiểm tra ánh sáng
- Thương hiệu OEM có sẵn
- Tích cực tham gia các triển lãm lớn trong ngành bao gồm OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia và Triển lãm Điện tử Nguồn Toàn cầu
Kiểm soát chất lượng
- Kiểm tra nguyên liệu thô đến với các đợt kiểm tra ngẫu nhiên trước khi sản xuất
- Kiểm tra toàn diện sau khi hoàn thành mọi quy trình riêng lẻ
- Kiểm tra đầy đủ các giai đoạn sản xuất bán thành phẩm
- Kiểm tra sản phẩm hoàn thiện đầy đủ trước khi đóng gói
- Kiểm tra ngẫu nhiên cuối cùng trước khi vận chuyển
Thông tin giao hàng
- Mẫu: 1-3 ngày làm việc
- Đơn đặt hàng sản xuất hàng loạt: 3-7 ngày làm việc
- Đóng gói: Túi nhựa, thùng carton và pallet có sẵn theo yêu cầu của khách hàng
