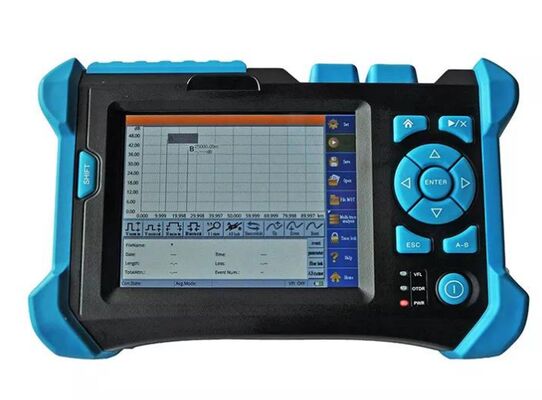

Optical Time Domain Reflectometer otdr màn hình cảm ứng lớn phím tắt dễ vận hành
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc, Thâm Quyến |
| Hàng hiệu: | Takfly/OEM |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | Máy phản xạ phạm vi thời gian quang học |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 chiếc |
|---|---|
| Giá bán: | can be negotiable |
| chi tiết đóng gói: | spone + hộp + thùng carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| Khả năng cung cấp: | 50000 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Máy phản xạ phạm vi thời gian quang học | Cân nặng: | 1,5kg |
|---|---|---|---|
| nhiệt độ chạy: | -10°C đến 50°C | Nhiệt độ bộ nhớ: | -40°C đến 70°C |
| Khoảng cách thử nghiệm tối đa: | 3KM | Kích thước (C x R x D): | 150x235x66mm |
| Làm nổi bật: | OTDR tester cáp quang màn hình cảm ứng,phím tắt máy đo phản xạ miền thời gian quang,máy đo OTDR màn hình lớn để kiểm tra cáp quang |
||
Mô tả sản phẩm
Máy phản xạ phạm vi thời gian quang học (OTDR)
Tổng quan sản phẩm
Máy phản xạ miền thời gian quang học tiên tiến có màn hình cảm ứng lớn với phím tắt để dễ dàng vận hành, được thiết kế để kiểm tra mạng sợi quang toàn diện.
- Màn hình cảm ứng lớn + phím tắt để vận hành trực quan
- Pin lithium polyme công suất cao với giờ làm việc kéo dài
- Kiểm tra thông minh với hoạt động đơn giản và chức năng mạnh mẽ
- Thẻ nhớ + phương tiện lưu trữ thẻ SD với dung lượng lưu trữ theo dõi rộng rãi
- Khả năng thử nghiệm FTTx toàn diện
- Nhiều tùy chọn bước sóng có sẵn
- Thiết kế vỏ rắn chắc chắn với bảo vệ chống bụi và chống va chạm
Lợi ích tăng hiệu suất
Hiệu suất mạnh hơn, hoạt động dễ dàng hơn nhiều, hiệu quả hơn.
Được thiết kế để đáp ứng các yêu cầu đo lường trên FTTx, Mạng khu vực đô thị, Mạng xương sống và các ứng dụng mạng quang học khác.
Định dạng giao diện
- 1 Giao diện quang 1/VFL
- 2 Giao diện quang học 2/OTDR
- 3 Chỉ số sạc
- 4 Giao diện thẻ SD
- 5 Giao diện bộ điều hợp điện
- 6 Giao diện tai nghe
- 7 Giao diện USB
- 8 Giao diện Ethernet
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Độ dài sóng (nm) | 850/1300, 1310/1550, 1310/1490/1550, 1625 |
| Phạm vi động (dB) | 21/19, 32/30, 32/30/30, 344, 365 |
| Độ rộng xung (ns) | 5, 10, 20, 40, 80, 160, 320, 640, 1280, 2560, 5120, 10240, 20480 |
| Khu vực mù sự kiện (m) | 10, ≤1.8 |
| Khu vực mù giảm cường độ (m) | 20, ≤10 |
| Hiển thị | 5Màn hình cảm ứng LCD 6 inch |
| Tính tuyến tính (dB/dB) | ± 0.05 |
| Mức ngưỡng mất mát (dB) | 0.05 |
| Tỷ lệ độ phân giải mất mát (dB) | 0.01 |
| Tỷ lệ độ phân giải mẫu (m) | 0.125 đến 8 |
| Điểm lấy mẫu | 32K |
| Khoảng cách không chắc chắn (m) | ± ((1 m + 5 × 10 × khoảng cách + khoảng thời gian lấy mẫu) |
| Khoảng cách phạm vi (km) | 0.3 đến 180 |
| Thời gian làm mới thông thường trong thời gian thực | 0.2 |
| Khả năng ghi nhớ của dấu vết | Thẻ SD (4G), > 10.000 miếng |
| Thời gian đo | Người dùng xác định; 5sec, 10sec, 15sec, 30sec, 1min, 2min, 3min có thể chọn |
Thông số kỹ thuật chung
| Parameter | Thông số kỹ thuật |
|---|---|
| Kích thước (H × W × D) | 150 × 235 × 66mm |
| Trọng lượng | 1.5kg |
| Nhiệt độ | Hoạt động: -10 °C đến 50 °C Lưu trữ: -40 °C đến 70 °C |
| Độ ẩm tương đối | 0% đến 95% (không ngưng tụ) |
| Cung cấp điện | Pin lithium; hoạt động liên tục ≥ 8 giờ |
Thông số kỹ thuật giao diện
| Loại giao diện | Thông số kỹ thuật |
|---|---|
| Giao diện quang học | FC/UPC (PC và APC có thể chọn) |
| Giao diện dữ liệu | Giao diện USB, giao diện thẻ SD |
Định hướng thất bại có thể nhìn thấy (VFL)
| Parameter | Thông số kỹ thuật |
|---|---|
| Độ dài sóng | 650nm |
| Năng lượng đầu ra (dBm) | ≥ -3 |
| Khoảng cách thử nghiệm tối đa | 3km |
Ghi chú kỹ thuật
- Các thông số kỹ thuật mô tả hiệu suất đảm bảo bằng cách sử dụng các phép đo kết nối mô hình PC điển hình
- Phạm vi động đo dưới chiều rộng xung tối đa và phút điều kiện thời gian trung bình
- Điều kiện đo vùng mù: sự kiện phản xạ trong vòng 4km, cường độ phản xạ < -45dB, đo bằng chiều rộng xung tối thiểu
- Phạm vi động đo với và không có bộ lọc
Tính năng của đồng hồ OTDR
- Chế độ đo tự động: Chế độ cài đặt tham số tự động, lưu dữ liệu theo dõi và phân tích
- Chế độ đo đa bước sóng: Chuyển bước sóng tự động để phân tích suy giảm
- Chức năng cố định dấu vết: So sánh trên cùng một màn hình của thời gian thực và dấu vết đo trung bình
- Phân tích đa bước sóng: So sánh, hiển thị và phân tích bất kỳ tập tin theo dõi nào
- Xét nghiệm trực tuyến FTTx với phân tách và xác định đầu sợi
- Pin lithium-ion công suất lớn với thời gian chờ > 8 giờ
- Định dạng tệp Bellcore (.sor) với dung lượng lưu trữ > 10.000 dấu vết
- Khám phá ánh sáng truyền thông để bảo vệ thiết bị
- Khám phá trạng thái kết nối để theo dõi trạng thái nhanh chóng
- Chuyển đổi chế độ đo linh hoạt thông qua phím tắt
Phần mềm máy tính OTDR Traces Manager
- Khả năng sửa đổi hàng loạt và in hàng loạt
- Tạo báo cáo thử nghiệm tùy chỉnh dựa trên yêu cầu của người dùng
- Các chế độ in linh hoạt: in một trang một dấu vết, in hàng loạt, in nhiều dấu vết một trang, hiển thị nhiều hình sóng
- Tùy chọn in cá nhân và thiết lập trang
- So sánh sự khác biệt hình sóng: Hiển thị nhiều hình sóng trong cùng một cửa sổ để phân tích thay đổi tham số
