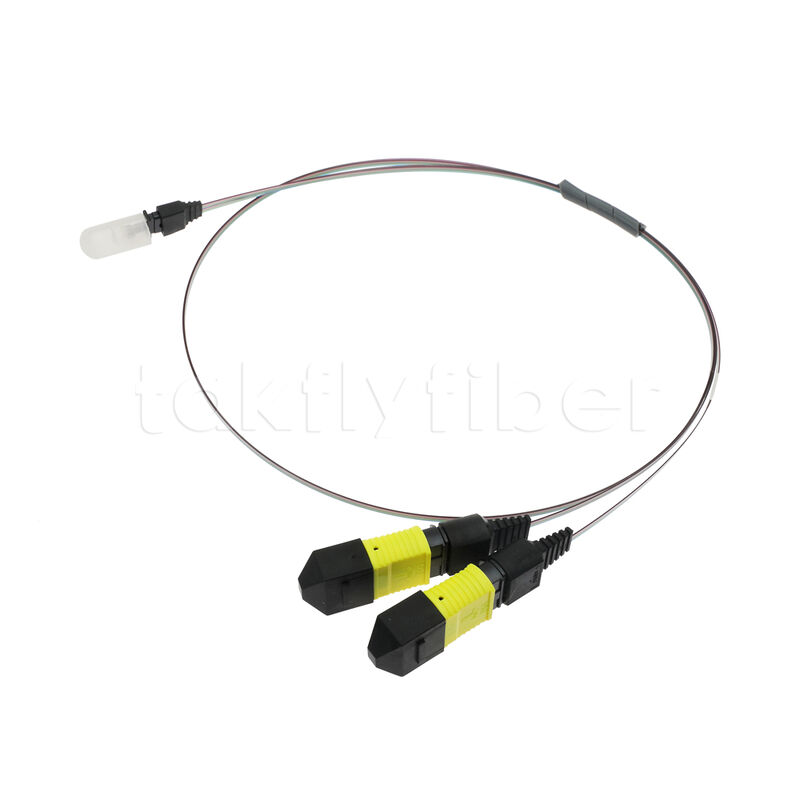

Các thành phần mảng sợi quang FA 2x8F MTP-16CH cho ứng dụng Trung tâm dữ liệu CPO OCS thu phát tốc độ cao
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Thâm Quyến, Trung Quốc |
| Hàng hiệu: | OEM/Takfly |
| Chứng nhận: | CE, ROSH REACH |
| Số mô hình: | DF-MT-2FA |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 chiếc |
|---|---|
| Giá bán: | Can be negotiated |
| chi tiết đóng gói: | Túi PP + hộp carton/hộp nhựa + hộp carton |
| Thời gian giao hàng: | 3-15 ngày làm việc theo số lượng và yêu cầu |
| Điều khoản thanh toán: | L/C,T/T,Western Union,MoneyGram,Paypal |
| Khả năng cung cấp: | 20000 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Các thành phần mảng sợi quang FA 2x8F MTP-16CH cho ứng dụng Trung tâm dữ liệu CPO OCS thu phát tốc đ | Loại sợi: | OM3, OM4; OM1, OM2; OS1, OS2; Thủ tướng; OM5 |
|---|---|---|---|
| Số lượng sợi: | 16 | Góc FA: | 0 / 42,5° |
| Chiều dài sợi: | 20 ~ 100mm, chiều dài tùy chỉnh có sẵn | ||
| Làm nổi bật: | Hội FA sợi quang tốc độ truyền cao,Dây vá MT-FA tiêu thụ thấp,Mảng sợi 36CH có độ ổn định và độ tin cậy cao |
||
Mô tả sản phẩm
Mô tả Thành phần Mảng Sợi Quang 2x8F MTP-16CH FA
Các bộ cáp có Đơn vị Mảng Sợi Quang (FAU) ngày càng trở nên phổ biến. Các bộ này bao gồm một mảng sợi ở một đầu và một đầu nối sợi quang tiêu chuẩn (như MPO, LC, SC) ở đầu kia. Xu hướng này được thúc đẩy bởi sự cần thiết phải định hướng tín hiệu sợi quang từ một đầu nối tiêu chuẩn hóa trong mạng sợi quang thông thường đến một Mạch Tích hợp Quang tử (PIC). Mảng sợi đóng vai trò là công cụ căn chỉnh chính xác, đảm bảo sự căn chỉnh chính xác của nhiều sợi vào các ống dẫn sóng của PIC hoặc các thiết bị quang nhỏ gọn khác. Thông thường, các sợi được sắp xếp ở khoảng cách đều nhau và theo một hàng, đảm bảo sự căn chỉnh với cấu trúc bên trong của hệ thống, cho dù đó là PIC hay hệ thống quang khác.
Ứng dụng Thành phần Mảng Sợi Quang 2x8F MTP-16CH FA
Các Mô-đun Quang Hoạt Động
Truyền dẫn sợi quang tốc độ cao, dung lượng lớn, truyền thông
Ứng dụng đầu nối bên trong trong thiết bị sợi quang
Các mô-đun bộ thu phát quang song song, siêu máy tính, thiết bị kiểm tra và ứng dụng quân sự
Đặc điểm Thành phần Mảng Sợi Quang 2x8F MTP-16CH FA
- Với đặc tính quang ổn định
- Sử dụng đầu nối MT cao cấp, chính xác và sợi có bán kính uốn cong nhỏ để đạt được suy hao thấp
- Dung sai khoảng cách lõi điển hình<±0.5μm
- Độ chính xác cao và tùy chỉnh
- Đặc tính quang tuân thủ các tiêu chuẩn IEC TIA/EIA và các tiêu chuẩn liên quan khác
- Tuân thủ RoHS 2.0
Thông số kỹ thuật Lắp ráp Mảng Sợi Quang 3x12F MTP - 36CH FA
|
Thông số |
Đơn vị |
Giá trị |
|||||
|
Số lượng sợi |
- |
Tùy chọn |
|||||
|
Chế độ sợi |
- |
SM:G652,G657 |
MM:OM1,OM2,OM3,OM4,OM5 |
||||
|
Bước sóng |
- nm |
1310/1550 |
850/1300 |
||||
|
MT |
Đánh bóng mặt đầu |
- |
PC |
APC |
PC |
APC |
|
|
Suy hao chèn (IL) |
dB |
≤0.35 |
≤0.35 |
||||
|
Suy hao phản hồi (RL) |
dB |
≥50 |
≥60 |
≥20 |
≥40 |
||
|
Độ bền |
Lần |
50 |
|||||
|
FA |
Nắp |
L |
mm |
2.5 |
Tùy chọn |
||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.2 |
|||||
|
Rãnh V |
L |
mm |
5 |
||||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.5 |
|||||
|
Khoảng cách lõi |
μm |
175,250 |
|||||
|
Góc sợi trần |
° |
8,42.5,45 |
|||||
|
Suy hao chèn (IL) |
dB |
|
≤0.8 |
||||
|
Mặt đầu Thông số hình học (3D) |
Bán kính cong |
mm |
Đáp ứng tiêu chuẩn IEC TIA/EIA |
||||
|
Độ lệch đỉnh |
μm |
||||||
|
Chiều cao hình cầu sợi |
nm |
||||||
|
Sai số góc |
° |
||||||
|
Nhiệt độ hoạt động |
℃ |
-20 ~ +80 |
|||||
|
Nhiệt độ lưu trữ |
℃ |
-15 ~ +60 |
|||||
