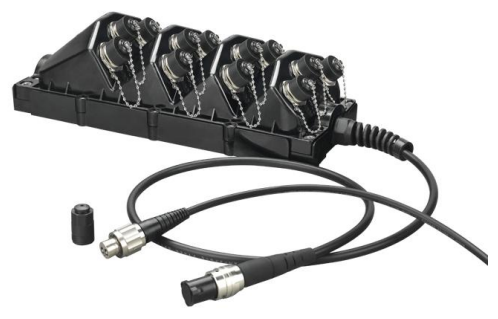

Vỏ bọc trường FTTX quang học Trung Quốc dành cho mạng trường FTTX Vỏ bọc chống nước ngoài trời được kết nối sẵn
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc, Thâm Quyến |
| Hàng hiệu: | DF/OEM/Nuetral |
| Chứng nhận: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Số mô hình: | Vỏ bọc trường FTTX quang học của Trung Quốc dành cho mạng trường FTTX Vỏ bọc chống nước ngoài trời đ |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | Có thể thương lượng |
|---|---|
| Giá bán: | negotiable denpend on QTY |
| chi tiết đóng gói: | Hộp vỉ + Thùng carton |
| Thời gian giao hàng: | 5-9 ngày làm việc phụ thuộc vào QTY |
| Điều khoản thanh toán: | Liên minh phương Tây, T/T, Moneygram/PayPal |
| Khả năng cung cấp: | 1000 chiếc / ngày |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Vỏ bọc trường FTTX quang học Trung Quốc dành cho mạng trường FTTX Vỏ bọc chống nước ngoài trời được | Cảng: | 1-12 |
|---|---|---|---|
| Kích thước: | 365*137*90mm không có nắp 375*142*120mm có nắp | Bảo vệ chống xâm nhập: | IP67 |
| Bán kính uốn: | 20d | Độ bền kéo: | 1200N dài hạn |
| Bộ chuyển đổi: | Mini SC (1F)、Harened(1F)、ODVA(1F &2F)、PTLC(2F)、AARC(2F&4F)、 Ổ cắm điện 3P | Nhiệt độ hoạt động: | -40oC ~ +80oC |
| Bảo hành: | 1-3 năm | Thương hiệu sợi: | Corning, YOFC, OFS, Draka |
| Làm nổi bật: | FTTX vỏ chống nước ngoài,hộp sợi quang kết nối trước,Khung lưới trường FTTX |
||
Mô tả sản phẩm
Bao vây trường FTTX cho mạng ngoài trời
Vỏ bọc trường FTTX quang học của Trung Quốc là vỏ ngoài trời chống nước, được kết nối sẵn, được thiết kế cho mạng trường FTTX. Giải pháp phân phối sợi kinh tế này mang lại khả năng tương thích cao và vận hành dễ dàng cho các phương pháp lắp đặt khác nhau bao gồm lắp đặt trên tường, lắp đặt trên không và giữ cột.
Tổng quan về sản phẩm
Vỏ bọc FTTX đại diện cho giải pháp phân phối sợi tiên tiến cho các ứng dụng ngoài trời. So với các sản phẩm truyền thống, nó mang lại sự dễ dàng vận hành và khả năng tương thích cao. Thích hợp cho FTTH, FTTA và các môi trường đầy thách thức khác, vỏ này cung cấp hiệu suất đáng tin cậy trong các tình huống cài đặt đa dạng.
Kịch bản ứng dụng
Ứng dụng trường FTTH
Trong triển khai FTTH, Bao vây FTTX có thể thay thế các đơn vị ONU hoặc FDH truyền thống. Nó chứa 2-4 bộ chia PLC 1×8 hoặc 1×16 và tối đa 24 ống bọc bảo vệ mối nối sợi. Khi kết hợp với đầu nối chống nước lắp sẵn 1-48F IP67, nó cho phép kết nối trực tiếp với các tòa nhà và silo điện áp thấp. Việc lắp ráp trước tại nhà máy giúp loại bỏ các yêu cầu nối sợi, giảm nhu cầu về người vận hành có tay nghề cao và tăng hiệu quả lắp đặt lên 40%.
Ứng dụng lĩnh vực FTTA
Trong các ứng dụng FTTA, vỏ đóng vai trò là hộp tổng hợp/phân tách kết nối các đơn vị RRU và BBU. Nó thay thế cấu trúc liên kết mạng hình sao yêu cầu cáp song công riêng cho từng RRU bằng cáp lai nhiều sợi đơn hiệu quả hơn từ BBU đến vỏ, sau đó phân phối sợi đến RRU thông qua cụm cáp chống nước được lắp ráp sẵn IP67. Việc phân phối nguồn tới RRU được hỗ trợ thông qua các đầu nối nguồn tích hợp.
Quản lý cáp trung kế
Vỏ bọc giải quyết các thách thức khi kết nối cáp đường trục với các đệm cáp chống xoắn (nhựa hoặc kim loại) chứa cáp có đường kính ngoài 5mm-14mm. Chốt bên trong cố định cáp chính và các bộ phận chịu lực để chịu được lực kéo 1200N trong thời gian dài. Dung lượng lên tới 24 ống bảo vệ mối nối và 2 bộ chia PLC cho phép phân phối sợi hiệu quả. Thiết kế đế chống trượt đảm bảo gắn chắc chắn trên dây hoặc cột.
Ứng dụng tìm kiếm và truyền thông
Lý tưởng cho việc liên lạc tại hiện trường yêu cầu di chuyển cáp thường xuyên, kết cấu chắc chắn của vỏ có thể chịu được lực kéo cường độ cao và sử dụng nhiều lần. Cáp bọc thép và các bộ phận chịu lực được cố định bằng ốc vít để duy trì khả năng chịu kéo 1200N. Vật liệu có độ bền cao và thiết kế giao diện hồ quang đảm bảo hoạt động đáng tin cậy trong điều kiện sốc.
Các tính năng chính
- Khả năng tương thích cao với ODVA, Hconn (tương thích OptiTap), Mini SC, ODC, PTLC, PTMPO và bộ đổi nguồn
- Tùy chọn lắp ráp tại nhà máy hoặc lắp ráp tại hiện trường
- Khả năng chịu lực kéo dài hạn 1200N
- 2 đến 12 cổng cho đầu nối khắc nghiệt đơn hoặc đa sợi
- Khả năng phân chia sợi bọc PLC hoặc mối nối
- Đánh giá chống nước IP68
- Lắp đặt treo tường, trên không hoặc giữ cột
- Bề mặt góc giảm và chiều cao được tối ưu hóa ngăn chặn nhiễu đầu nối
- Tuân thủ các tiêu chuẩn IEC 61753-1
- Tiết kiệm 40% thời gian vận hành
Thông số kỹ thuật
| Đặc điểm kỹ thuật | Chi tiết |
|---|---|
| Kích thước L×W×H | 365×137×90mm (không có nắp) 375×142×120mm (có nắp) |
| Bảo vệ chống xâm nhập | IP67 |
| Phạm vi nhiệt độ | -40°C đến +80°C |
| Thành viên cường độ cáp | bọc thép hoặc không bọc thép |
| Loại cáp | Lai hoặc không lai |
| Cáp tròn OD | 5.0mm đến 14mm |
| Kích thước cáp phẳng | 4,6×8,9mm |
| Chất liệu vỏ cáp | LSZH, TPU hoặc PE |
| Bán kính uốn | 20D |
| Khả năng chống nghiền cáp | 200N/cm dài hạn |
| Độ bền kéo | 1200N dài hạn |
| Chống tia cực tím | ISO 4892-3 |
| Đánh giá phòng cháy chữa cháy | UL 94-V0 |
| Số lượng PLC | 1-2 chiếc |
| Số lượng ống bảo vệ | 1-24 chiếc |
Thông tin đặt hàng
| tham số | Tùy chọn |
|---|---|
| Bộ chuyển đổi | Mini SC (1F), Harened (1F), ODVA (1F & 2F), PTLC (2F), AARC (2F & 4F), ổ cắm điện 3P |
| Cổng | 1-12 |
| Chế độ sợi | SM/MM |
| Cáp | 1/2/4/8/Tùy chỉnh |
| Loại cáp | PLC lai tròn bọc thép, tròn không bọc thép, phẳng, tròn |
| PLC | Có PLC/Không có PLC |
| Tay áo kết hợp | Có bao bọc hợp nhất/Không có bao bọc hợp nhất |
| Kẻ hủy diệt | SC cứng, ODVA, AARC, PTLC, PTMPO |
| Phương pháp cài đặt | Treo tường, trên không, giữ cột |
Bản vẽ kỹ thuật
Hình ảnh sản phẩm
Tại sao chọn TAKFLY?
- Hơn 26 năm kinh nghiệm sản xuất cáp quang
- Hơn 450 công nhân lắp ráp với hơn 3 năm kinh nghiệm
- Hơn 10 kỹ sư R&D tận tâm
- 16 Máy phun và dây chuyền sản xuất nhập khẩu từ Đức
- Hơn 30 máy kiểm tra bao gồm các thiết bị kiểm tra OTDR, 3D, VFL, IL&RL
- Thiết bị kiểm tra toàn diện: độ bền kéo, khả năng chống va đập, đồng hồ đo công suất, máy kiểm tra ánh sáng
- Thương hiệu OEM được chấp nhận
- Tham gia triển lãm toàn cầu: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Triển lãm điện tử nguồn toàn cầu
Kiểm soát chất lượng
- Kiểm tra tại chỗ nguyên liệu trước khi sản xuất
- Kiểm tra đầy đủ sau mỗi quy trình riêng lẻ
- Kiểm tra toàn diện quá trình sản xuất đã hoàn thành một nửa
- Hoàn thành kiểm tra thành phẩm trước khi đóng gói
- Kiểm tra tại chỗ trước khi vận chuyển
Thông tin giao hàng
- Mẫu: 1-3 ngày làm việc
- Đơn đặt hàng sản xuất hàng loạt: 3-7 ngày làm việc
- Bao bì: Túi nhựa, thùng carton và pallet có sẵn theo yêu cầu
Câu hỏi thường gặp
Q1: Làm thế nào tôi có thể nhận được danh mục và bảng giá của bạn?
Vui lòng cung cấp email hoặc thông tin liên hệ của bạn thông qua trang web của chúng tôi để nhận danh mục và bảng giá của chúng tôi.
Câu 2: Tôi có thể thương lượng giá không?
Có, chúng tôi có thể xem xét giảm giá cho nhiều container chứa hàng hóa hỗn hợp.
Câu 3: Phí vận chuyển sẽ là bao nhiêu?
Phí vận chuyển phụ thuộc vào kích thước lô hàng và phương thức vận chuyển của bạn. Chúng tôi sẽ cung cấp phí theo yêu cầu.
Q4: Tôi có thể đến thăm bạn được không?
Chắc chắn! Nhà máy của chúng tôi nằm ở Thâm Quyến, Trung Quốc. Hãy liên hệ với chúng tôi để đặt lịch hẹn.
Câu 5: Nếu có vấn đề về chất lượng khi chúng tôi nhận hàng thì sao?
Nếu bạn gặp vấn đề về chất lượng khi giải nén, vui lòng chụp ảnh để chúng tôi tham khảo. Bộ phận QC của chúng tôi sẽ điều tra và đưa ra các giải pháp tốt nhất, cùng với việc thực hiện cải tiến chất lượng cho sản xuất trong tương lai.
Q6: Điều khoản đóng gói của bạn là gì?
Chúng tôi thường đóng gói hàng hóa trong hộp vỉ và thùng carton, nhưng có thể đáp ứng các yêu cầu đóng gói tùy chỉnh của khách hàng.
Q7: Điều khoản thanh toán của bạn là gì?
T/T 30% dưới dạng tiền gửi và số dư 70% trước khi giao hàng. Chúng tôi cung cấp hình ảnh sản phẩm và bao bì trước khi thanh toán cuối cùng.
Q8: Điều khoản giao hàng của bạn là gì?
EXW, FOB, CFR, CIF, DDU
Q9: Còn thời gian giao hàng của bạn thì sao?
Nói chung là 5-7 ngày làm việc sau khi nhận được khoản thanh toán tạm ứng. Thời gian giao hàng cụ thể phụ thuộc vào mặt hàng và số lượng đặt hàng.
Q10: Bạn có thể sản xuất theo mẫu không?
Có, chúng tôi có thể sản xuất các sản phẩm dựa trên mẫu hoặc bản vẽ kỹ thuật của bạn.
