Bộ sợi dây chia PLC 1 × 2 đến 1 × 32 hoàn chỉnh
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | QSFP28-4SFP28-xxx |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$15.13 ~ US$57.35/PC |

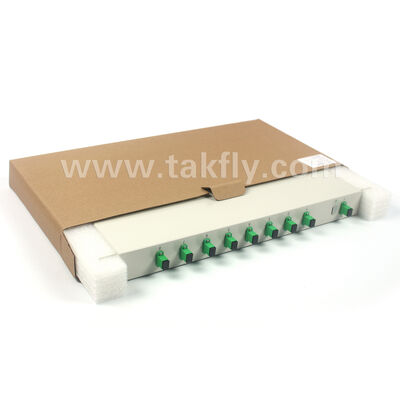

| chi tiết đóng gói: | spone + hộp + thùng carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Thông tin chi tiết |
|||
| Làm nổi bật: | 1 × 32 PLC splitter rack khung,Máy phân chia PLC sợi quang 1U,Bộ phận phân chia PLC văn phòng trung tâm |
||
|---|---|---|---|
Mô tả sản phẩm

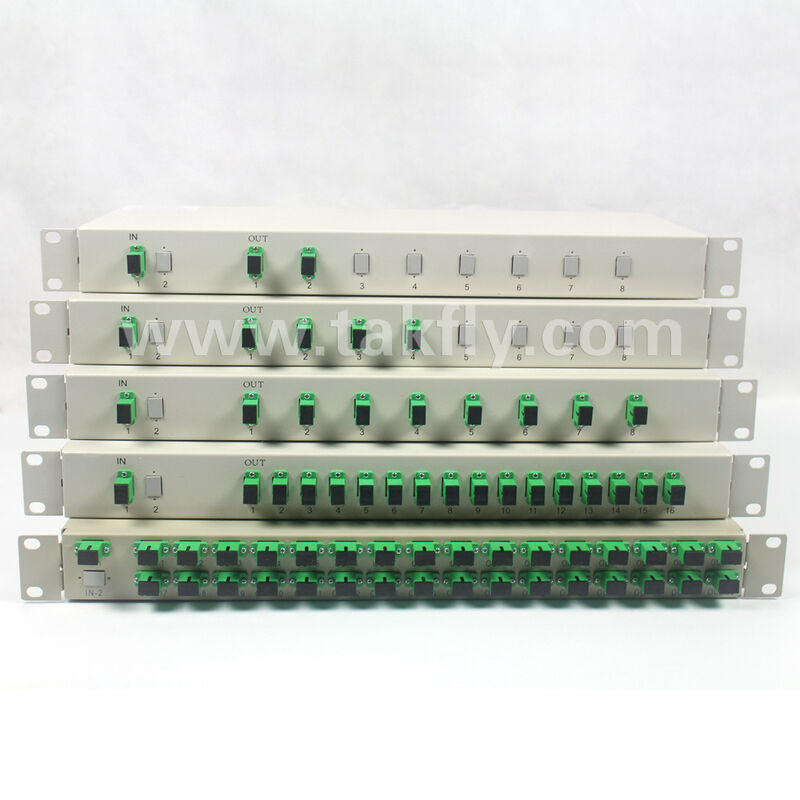

Dòng bộ chia PLC 1*2 đến 1*32 hoàn chỉnh – Khung giá 1U cho Văn phòng Trung tâm
Tổng quan về sản phẩm

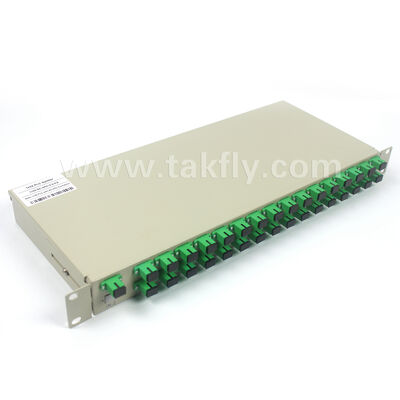

Dòng bộ chia quang PLC gắn trên giá này có vỏ 1U 19 inch tiêu chuẩn, được thiết kế để lắp đặt tập trung trong giá đỡ thiết bị viễn thông. Dựa trên công nghệ mạch sóng ánh sáng phẳng (PLC), các sản phẩm được sử dụng để phân phối nguồn quang trong mạng phân phối quang (ODN), hỗ trợ các kịch bản mạng truy cập FTTH/FTTB. Chuỗi đầy đủ bao gồm các tỷ lệ phân chia từ 1*2 đến 1*32, với giao diện SC/APC thống nhất, phù hợp cho việc triển khai mạng PON.
Thông số kỹ thuật cốt lõi và danh sách mô hình
| Người mẫu | Tỷ lệ chia | Loại kết nối | Đặc điểm kỹ thuật bím tóc | Thông tin nhãn |
|---|---|---|---|---|
| TAK‑PLC‑1*2 | 1*2 | SC/APC | 2.0mm, 0.5m | Bộ chia PLC 1*2 / 1*2‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*4 | 1*4 | SC/APC | 2.0mm, 0.5m | Bộ chia PLC 1*4 / 1*4‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*8 | 1*8 | SC/APC | 2.0mm, 0.5m | Bộ chia PLC 1*8 / 1*8‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*16 | 1*16 | SC/APC | 2.0mm, 0.5m | Bộ chia PLC 1*16 / 1*16‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*32 | 1*32 | SC/APC | 2.0mm, 0.5m | Bộ chia PLC 1*32 / 1*32‑SC‑APC‑2.0‑0.5 |
Ghi chú:Trên nhãn, "2,0‑0,5" biểu thị đuôi lợn có đường kính ngoài 2,0mm, dài 0,5m. Đầu nối SC/APC có màu xanh lục với mặt cuối góc cạnh, suy hao phản hồi ≥55dB, phù hợp với các kịch bản dịch vụ hỗn hợp dữ liệu CATV +.
Thông số kỹ thuật
| tham số | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bước sóng hoạt động (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Tối đa. Mất chèn (dB) | 3,9 | 7.2 | 10.3 | 13,5 | 16,8 | 20.3 | 4.2 | 7,5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Tối đa. Tính đồng nhất (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1,5 | 2.0 | 0,8 | 1.0 | 1.2 | 1,5 | 1.8 | 2.0 |
| Tối đa. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| Suy hao phản hồi (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Chỉ thị (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Nhiệt độ hoạt động (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Nhiệt độ bảo quản (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Ghi chú bảng:Các giá trị suy hao chèn, tính đồng nhất và PDL được cung cấp bởi nhà sản xuất (được đo ở nhiệt độ phòng, không bao gồm tổn hao đầu nối). Suy hao phản hồi ≥55dB dựa trên hiệu suất của đầu nối SC/APC (mặt cuối góc cạnh), tuân thủ IEC 61753-2. Bước sóng hoạt động, độ định hướng, nhiệt độ vận hành và nhiệt độ bảo quản tuân thủ các tiêu chuẩn ngành (IEC 61753‑2 và Telcordia GR‑1209/1221). Để biết dữ liệu kiểm tra chi tiết của sản phẩm được vận chuyển, vui lòng tham khảo báo cáo kiểm tra kèm theo mỗi lần giao hàng.
Tính năng sản phẩm
Công nghệ & Hiệu suất
- Dựa trên công nghệ mạch ánh sáng phẳng (PLC), độ đồng đều phân tách ≤0,5dB (điển hình)
- Không nhạy cảm với bước sóng, hỗ trợ sự cùng tồn tại của EPON, GPON và XGS‑PON
- Mất chèn ổn định, vượt trội so với bộ chia FBT truyền thống
Gắn & Bảo vệ
- Vỏ gắn giá đỡ 1U tiêu chuẩn 19 inch, phù hợp với tất cả các giá đỡ viễn thông tiêu chuẩn
- Vỏ thép cán nguội có lớp phủ chống tĩnh điện
- Tạo điều kiện quản lý tập trung, kết nối cáp và bảo trì tại các văn phòng trung tâm
Giao diện & Khả năng tương thích
- Đầu nối màu xanh lá cây SC/APC thống nhất, mặt đầu góc cạnh đảm bảo suy hao phản hồi thấp
- Thông số kỹ thuật đuôi lợn được tiêu chuẩn hóa (2,0mm, 0,5m), tương thích với thiết bị OLT chính thống và khung phân phối quang (ODF)
- Hỗ trợ chèn/xóa và định vị lỗi nhanh chóng
Bảo hiểm đầy đủ
- Ma trận tỷ lệ phân chia hoàn chỉnh từ 1*2 đến 1*32
- Đáp ứng các yêu cầu phân chia khác nhau từ các nút nhỏ đến các văn phòng trung tâm lớn
Ứng dụng điển hình
Mạng truy cập băng thông rộng FTTH của nhà cung cấp dịch vụ
Đã triển khai ở đầu cuối OLT, phân phối một tín hiệu OLT duy nhất tới nhiều thiết bị đầu cuối ONT của thuê bao.
Mạng cáp đồng trục lai HFC
Suy hao phản hồi thấp của giao diện SC/APC đảm bảo chất lượng tín hiệu video CATV. Hỗ trợ cung cấp dữ liệu đồng thời + dịch vụ phát sóng.
Mạng riêng doanh nghiệp / Mạng trường học
Được sử dụng để phân tách tín hiệu liên kết sợi, dự phòng dịch vụ và mở rộng băng thông. Đáp ứng yêu cầu truy cập nút đa dịch vụ.
Kích thước cơ khí & Môi trường
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Loại bao vây | Giá đỡ 1U 19 inch |
| Kích thước bao vây (W*D*H) | 483*250*44.5mm (điển hình) |
| Vật liệu bao vây | Thép cán nguội, sơn tĩnh điện |
| Phương pháp lắp | Bắt vít vào giá đỡ (có tai gắn) |
| Nhiệt độ hoạt động | -40oC ~ +85oC |
| Nhiệt độ bảo quản | -40oC ~ +85oC |
| Độ ẩm tương đối | ≤95% (không ngưng tụ) |
Thông tin đặt hàng
| Người mẫu | Tỷ lệ chia | Đầu nối | Đặc điểm kỹ thuật bím tóc |
|---|---|---|---|
| TAK‑PLC‑1*2 | 1*2 | SC/APC | 2.0mm, 0.5m |
| TAK‑PLC‑1*4 | 1*4 | SC/APC | 2.0mm, 0.5m |
| TAK‑PLC‑1*8 | 1*8 | SC/APC | 2.0mm, 0.5m |
| TAK‑PLC‑1*16 | 1*16 | SC/APC | 2.0mm, 0.5m |
| TAK‑PLC‑1*32 | 1*32 | SC/APC | 2.0mm, 0.5m |
Nhận xét:Độ dài bím tóc tùy chỉnh (ví dụ: 1,0m, 1,5m) có sẵn theo yêu cầu. Tùy chọn trình kết nối: SC/UPC, LC/APC, v.v. Vui lòng nêu rõ khi đặt hàng.
Câu hỏi thường gặp
Hỏi: Bạn có phải là nhà sản xuất không?
Trả lời: Có, chúng tôi là nhà sản xuất và nhà cung cấp giải pháp tổng thể giải pháp FTTH/trung tâm dữ liệu có trụ sở tại Thâm Quyến, Trung Quốc, được thành lập vào năm 2000.
Hỏi: MOQ của bạn là gì?
Trả lời: Moq có thể là 1 chiếc, nhưng giá cả sẽ cạnh tranh hơn với số lượng lớn hơn.
Hỏi: Bạn có thể báo giá FOB không?
Đ: Vâng. Chúng tôi giao hàng bằng đường hàng không (DHL, TNT, UPS, FEDEX) hoặc đường biển với số lượng lớn. Chúng tôi cung cấp báo giá về vận chuyển hàng hóa và thời gian giao hàng dựa trên yêu cầu chi tiết của bạn.
Hỏi: Chất lượng của bạn thế nào?
Trả lời: Quá trình sản xuất của chúng tôi tuân theo các tiêu chuẩn IEC và Châu Âu với các chứng nhận CE, ISO, RoHS, CPR và ANATEL. Tất cả các sản phẩm đều được kiểm tra 100% trước khi giao hàng.
Hỏi: Thời gian dẫn đầu của bạn là gì?
A: Phụ thuộc vào số lượng và loại sản phẩm. Dây vá cáp quang: 2-3 ngày làm việc cho tối đa 5.000 chiếc. Chúng tôi dự trữ các sản phẩm thường xuyên và đáp ứng các đơn đặt hàng khẩn cấp.
Hỏi: Bảo hành của bạn là gì?
A: Bảo hành 1 năm đối với dây vá (thiệt hại không phải do nhân tạo). Đối với thiệt hại nhân tạo, chúng tôi cung cấp dịch vụ sửa chữa miễn phí với khách hàng bao gồm chi phí vận chuyển.
Hỏi: Bao bì của bạn là gì?
A: Bao bì tiêu chuẩn xuất khẩu quốc tế. In logo tùy chỉnh có sẵn theo yêu cầu.
Hỏi: Bạn có thể cung cấp OEM/ODM không?
Trả lời: Có, tất cả các sản phẩm đều chấp nhận OEM/ODM. Chúng tôi có thể ký Thỏa thuận bảo mật.
Hỏi: Tôi có thể lấy mẫu không?
Trả lời: Các mẫu miễn phí có sẵn cho các sản phẩm dưới $10. Người mua thanh toán cước vận chuyển trước khi giao hàng.
Hỏi: Tôi có thể đặt hàng bằng cách nào?
A: 1. Gửi yêu cầu với thông số kỹ thuật và số lượng sản phẩm. 2. Chúng tôi cung cấp báo giá với thời gian thực hiện. 3. Xác nhận báo giá và nhận PI. 4. Sản xuất bắt đầu sau khi thanh toán. 5. Xác nhận chi tiết người nhận hàng. 6. Nhận số theo dõi sau khi giao hàng.
Hỏi: Thời hạn thanh toán của bạn là gì?
Đáp: T/T, Western Union, Paypal, MoneyGram. Đối với số lượng lớn: đặt cọc 50%, số dư 50% trước khi giao hàng.
Với cùng tiêu chuẩn chất lượng, nếu bạn tìm được mức giá tốt hơn ở nơi khác, TAKFLY có thể đáp ứng. Đội ngũ của chúng tôi có hơn 3 năm kinh nghiệm trong ngành cáp quang để cung cấp hỗ trợ sản phẩm chuyên nghiệp.
