Bộ chia PLC hộp ABS đa năng 1×2 đến 1×64, Độ hao hụt thấp, Nhiệt độ rộng, Có thể tùy chỉnh
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | QSFP28-4SFP28-xxx |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$2.2 ~ US$36/PC |
| chi tiết đóng gói: | spone + hộp + thùng carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Thông tin chi tiết |
|||
| Làm nổi bật: | Bộ chia PLC ABS 1 × 2 đến 1 × 64,Bộ chia sợi quang tổn thất thấp,Bộ chia PLC nhiệt độ rộng |
||
|---|---|---|---|
Mô tả sản phẩm
Tổng quan sản phẩm

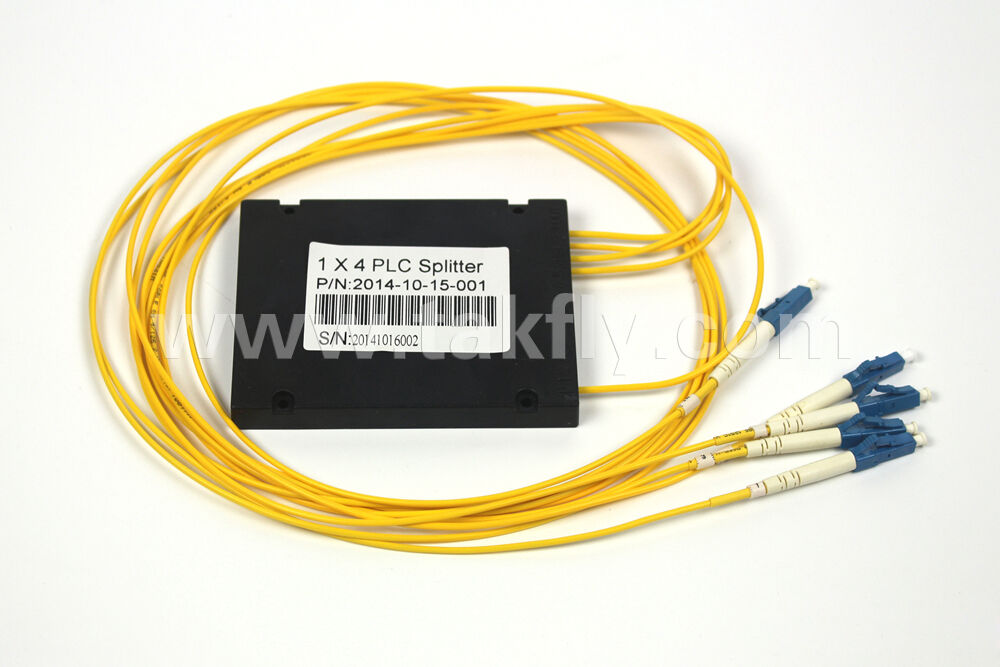

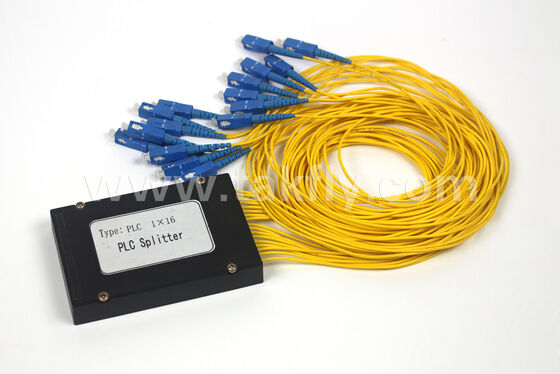

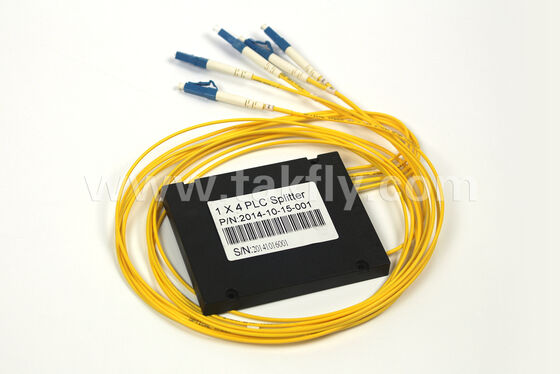

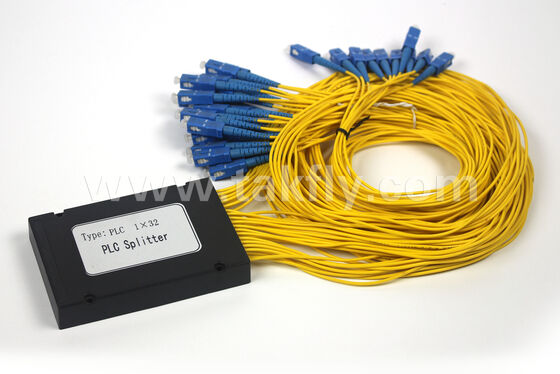

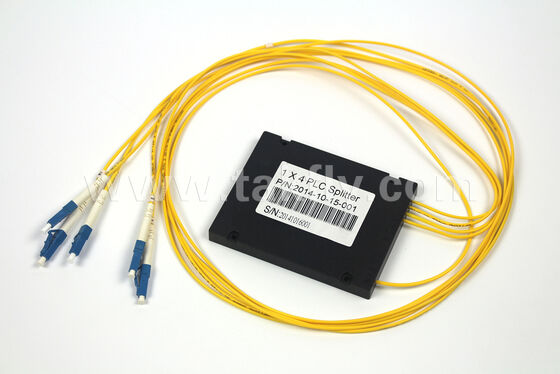

Dòng máy chia PLC này được đặt trong hộp nhựa ABS hoặc hộp kim loại, được thiết kế cho các điểm phân phối FTTH / FTTx, tủ kết nối chéo quang học,và hộp đầu cuối thuê bao khi không gian hạn chếCác mô-đun có thể được cung cấp với hoặc không có các đầu nối được kết thúc trước và hỗ trợ chiều dài đuôi và loại sợi tùy chỉnh.
Loại và kích thước bao bì
Tất cả các kích thước đều bằng milimet (L × W × H) đối với các mô-đun có các đường dây đầu vào / đầu ra (các kết nối không bao gồm trong kích thước).
Kích thước 1 × N Series
| Loại gói | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Hộp kim loại cơ bản | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Hộp kim loại mô-đun mini | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Mô-đun hộp nhựa (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
2 × N Series Dimensions
| Loại gói | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Hộp kim loại cơ bản | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Hộp kim loại mô-đun mini | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Mô-đun hộp nhựa (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Lưu ý:Kích thước chỉ dành cho cơ thể mô-đun; chiều dài đuôi và đầu nối không bao gồm.Hộp kim loại được làm bằng thép với lớp phủ chống rỉ sét.
Các thông số kỹ thuật
Các thông số hiệu suất quang áp dụng cho tất cả các loại gói (hộp ABS hoặc hộp kim loại) cho tỷ lệ chia tương ứng.
| Parameter | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Độ dài sóng hoạt động (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Tỷ lệ mất tích chèn tối đa (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Max. Đồng nhất (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Mất lợi nhuận (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Định hướng (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Nhiệt độ hoạt động (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Nhiệt độ lưu trữ (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Ghi chú:Mất tích lũy, đồng nhất và PDL đo ở nhiệt độ phòng, không bao gồm mất tích kết nối.nhiệt độ hoạt động và nhiệt độ lưu trữ phù hợp với IEC 61753-2 và Telcordia GR-1209/1221.
Tính năng sản phẩm
- Công nghệ PLC- Dựa trên mạch sóng ánh sáng phẳng, cung cấp phân chia đồng đều và mất tích chèn thấp
- Nhiều lựa chọn gói- Hộp nhựa ABS (tháng nhẹ, chi phí thấp) hoặc hộp kim loại (sức mạnh cơ học cao hơn)
- Kích thước nhỏ gọn- Thích hợp cho không gian hạn chế bao gồm FDT, ODC, và hộp đầu cuối thuê bao
- Nhiệt độ hoạt động rộng- -40 °C đến + 85 °C, phù hợp cho cả các ứng dụng trong nhà và ngoài trời
- Tuân thủ các tiêu chuẩn- Đáp ứng IEC 61753-2, RoHS, và Telcordia GR-1209/1221
Tùy chọn tùy chỉnh
Tất cả các mô-đun hộp ABS và hộp kim loại hỗ trợ các tùy chỉnh sau đây (làm rõ khi đặt hàng):
| Các mục có thể tùy chỉnh | Các tùy chọn có sẵn |
|---|---|
| Loại kết nối trên các cái đuôi đầu vào / đầu ra | SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC, hoặc không có đầu nối (sợi trần) |
| Chiều dài đuôi lợn | 0.5m, 1.0m, 1.5m, 2.0m, hoặc theo yêu cầu |
| Loại sợi | G.652D, G.657A1 (không nhạy với uốn cong), G.657A2 |
| Số lượng sợi đầu vào / đầu ra | 1×N hoặc 2×N với nhãn cổng được chỉ định |
| Màu hộp ABS | Mã RAL màu trắng, đen hoặc tùy chỉnh |
| Chỉ số chống cháy | UL94 V-0 (Tiêu chuẩn cho hộp ABS) |
Các ứng dụng điển hình
- Phân phối FTTH/FTTx- Được lắp đặt trong các đầu cuối phân phối sợi, vỏ đầu cuối mạng quang học hoặc hộp gắn tường
- Mạng CATV- Phân chia tín hiệu phát sóng trong kiến trúc HFC
- Mạng khu vực địa phương (LAN)- LAN quang học thụ động cho khuôn viên doanh nghiệp
- Kết nối trung tâm dữ liệu- Phân chia mất mát thấp cho các tuyến theo dõi hoặc dư thừa
Ví dụ đặt hàng
| Tỷ lệ chia | Loại gói | Kết nối (Input/Output) | Chiều dài đuôi heo | Loại sợi |
|---|---|---|---|---|
| 1×8 | Hộp nhựa ABS | SC/APC | 1.0m | G.657A1 |
Định dạng mã đặt hàng (ví dụ):
PLC-ABS-1×8-SC/APC-1.0-G657A1
Để có bảng mã đặt hàng đầy đủ, vui lòng liên hệ với chúng tôi.
PLC-ABS-1×8-SC/APC-1.0-G657A1
Để có bảng mã đặt hàng đầy đủ, vui lòng liên hệ với chúng tôi.
