ADSS-100M Cáp quang sợi quang tự hỗ trợ trên không toàn thủy điện 4/6/12/24/48/96 Sợi, 100m Span, Cài đặt trên không tự hỗ trợ
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | DX-Bọc Thép-T1771 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| chi tiết đóng gói: | spone + hộp + thùng carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Thông tin chi tiết |
|||
| Bán kính uốn: | 20D/15D | Cài đặt: | Không khí |
|---|---|---|---|
| vỏ bọc: | LSZH | Kết nối: | SC/PC tới SC/PC |
| Đường kính: | 8,5 ~ 16 mm | Loại cáp: | Chế độ đơn |
| Nhiệt độ hoạt động: | -40°C đến +70°C | Cho phép sức mạnh kéo: | 100n <1000n |
| Chiều dài: | 2000m/cuộn hoặc tùy chỉnh | Số lượng sợi: | 2 lõi/4 lõi |
| Gói vận chuyển: | Trống gỗ | đóng gói: | trống gỗ |
| Áo khoác: | PVC | Phương pháp cài đặt: | Trong nhà/ngoài trời |
| Loại kết nối: | LC/UPC | Số lượng sợi: | 12 |
| Chất liệu áo khoác ngoài: | Thể dục | Cốt lõi: | 12, tùy chọn |
| Thời gian bảo hành: | 20 năm | Kháng nghiền nát: | ≥1000N/100mm |
| Cấu trúc cáp: | Bộ đệm chặt kiểu cung | Mã sản phẩm: | GJYXCH-1B |
| Vật liệu vỏ ngoài: | MDPE | Độ bền kéo: | ≥100N |
| Độ bền kéo tối đa: | 1000n | Người mẫu: | SC/APC~SC/APC |
| Mất chèn: | 0,2db | Đường kính ngoài: | 4,5mm hoặc theo yêu cầu của khách hàng |
| Chất liệu bên ngoài: | Dây kim loại | Tiêu chuẩn: | IEC60794 |
| Thành viên sức mạnh: | OEM | Số sợi: | 12 lõi |
| Năm sản xuất: | 2010 | Màu vỏ ngoài: | Đen, xám, trắng |
| Kiểm tra bước sóng: | 1310nm~1550nm | Mô hình cáp: | GJPFJV |
| Rung: | .20,2dB | Bưu kiện: | ram gỗ |
| gia cố: | Sắt hoặc KFRP hoặc FRP | Vỏ ngoài: | Thể dục |
| Lõi sợi: | 2~144 lõi | Tốc độ dữ liệu: | 4*10G |
| Tùy chọn sợi: | G652D,G657A,OM1,OM2,OM3,OM4 | trọng lượng danh nghĩa: | 83 |
| Bước sóng cắt cáp: | λcc<1260um | Cách cài đặt: | Bụi / Cài đặt chôn trực tiếp |
| Ống: | Thiết kế ống rời | Vật liệu: | PE/LSZH |
| Cảng: | Ninh Ba | Màu sắc: | Màu vàng hoặc tùy chỉnh |
| Chất liệu áo khoác: | PVC | số lõi: | theo yêu cầu của bạn |
| vận chuyển: | TNT,DHL,UPS,FEDEX Hoặc EMS | Trong nhà hoặc ngoài trời: | trong nhà |
| Kích thước trống: | 300x300x300 | Chiều dài sợi: | 1m hoặc tùy chỉnh |
| Chế độ sợi: | Chế độ đơn G652D G657A | Từ khóa: | Cáp ADSS |
| Mạng: | 4g, 3g | OEM: | Chào mừng |
| Số dây dẫn: | ≥ 10 | ||
| Làm nổi bật: | Cáp quang sợi ADSS 4-96 sợi,cáp sợi không khí tự nâng dài 100m,Thiết bị cáp quang quang hoàn toàn đệm điện |
||
Mô tả sản phẩm
ADSS-100M Cáp quang sợi quang tự hỗ trợ toàn điện
Tổng quan sản phẩm
Cáp ADSS (All-Dielectric Self-Supporting) là một cáp không khí không kim loại được thiết kế để lắp đặt trực tiếp giữa các cột hoặc tháp mà không cần dây truyền tin bằng thép.Dòng này hỗ trợ dải dài 100 mét và có sẵn trong số lượng sợi 4, 6, 12, 24, 48 hoặc 96 sợi. có cấu trúc ống lỏng lẻo với các vật liệu hoàn toàn điện áp và không có thành phần kim loại,nó lý tưởng cho các đường truyền điện áp cao và các ứng dụng trên không viễn thông.
Đặc điểm của sợi quang (G.652D)
| Nhóm | Các mục | Đơn vị | Trước khi cáp | Sau khi cáp |
|---|---|---|---|---|
| Đặc điểm quang học | Sự suy giảm ở 1310 nm | dB/km | ≤ 0.34 | ≤ 0.38 |
| Sự suy giảm ở 1550 nm | dB/km | ≤ 0.21 | ≤ 0.28 | |
| Độ dài sóng phân tán bằng không | nm | 1300~1324 | ||
| Độ nghiêng phân tán bằng không | ps/nm2*km | ≤ 0.092 | ||
| Độ dài sóng cắt dây cáp λcc | nm | ≤ 1260 | ||
| Tỷ lệ phân tán 1550nm | ps/nm*km | ≤ 18 | ||
| Tỷ lệ phân tán 1625nm | ps/nm*km | ≤ 22 | ||
| PMD Tối đa chất xơ cá nhân | PS/√km | ≤ 0.1 | ||
| Đặc điểm hình học | Chuỗi đường kính trường chế độ (MFD) ở 1310 nm | μm | 8.7~9.5 | |
| Chuỗi đường kính trường chế độ (MFD) ở 1550 nm | μm | 9.8~10.8 | ||
| Chỉ số khúc xạ nhóm ở 1310 nm | / | 1.466 | ||
| Chỉ số khúc xạ nhóm ở 1550 nm | / | 1.467 | ||
| Chiều kính lớp phủ | μm | 125 ± 0.7 | ||
| Chiều kính lớp phủ | μm | 235-250 | ||
| Lỗi đồng tâm lõi / lớp phủ | μm | ≤ 0.6 | ||

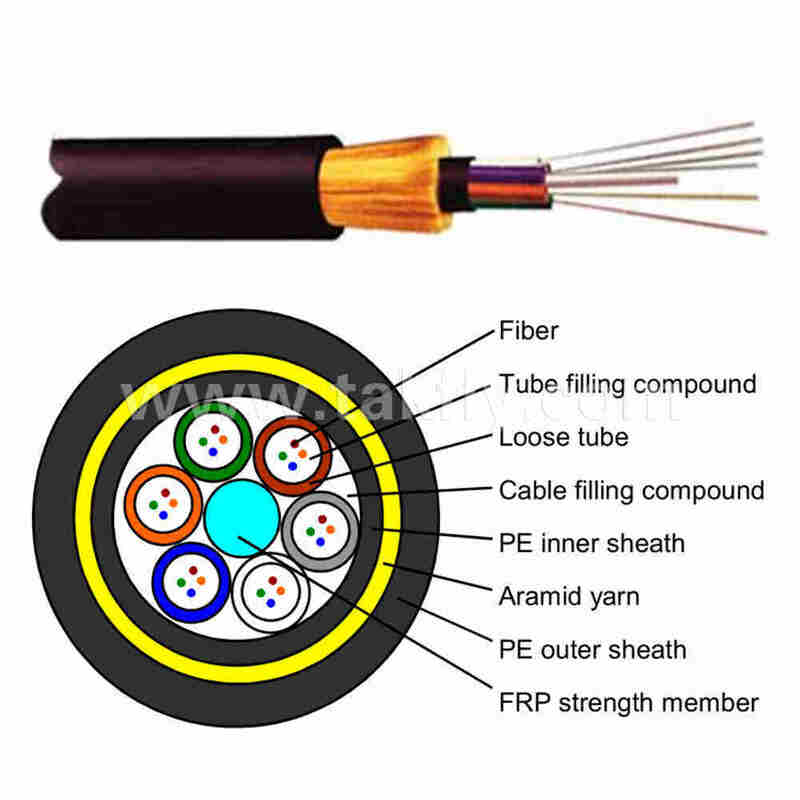

Xây dựng cáp và các thông số hiệu suất
| Các mục | Mô tả |
|---|---|
| Loại sợi quang | G652D |
| Số lượng sợi | 24 48 96 |
| Cấu trúc | 1+6 1+8 |
| Vật liệu CSM | FRP |
| Vật liệu ống lỏng | PBT |
| Vật liệu ngăn nước | Sợi và băng ngăn nước |
| Thành viên sức mạnh ngoại vi | Vải Aramid |
| Vật liệu vỏ bên ngoài | MDPE (màu đen) |
| Chiều kính cáp (mm) | 9.5 10 10 118 |
| Trọng lượng (kg/km) | 70 75 110 |
| Độ kéo tối đa được phép (N) | 2700 |
| Chiều dài (m) | 100 |
| Nhiệt độ hoạt động | -40°C đến +70°C |
Thông số kỹ thuật bao bì & trống
- Chiều dài đóng gói: 2,0 ~ 4,0 km mỗi thùng
- Loại trống: trống gỗ tổng hợp, loại xuất khẩu
- Phương pháp phun khói: báo cáo và tem khi cần thiết
Đánh dấu cáp
Vỏ bên ngoài được in bằng tia mực mỗi mét với năm sản xuất, loại cáp, số sợi và đánh dấu chiều dài.
Ứng dụng
- Truyền thông trên không trên các đường truyền điện áp cao (10kV ~ 220kV)
- Tự động hóa hệ thống điện
- Đường dây xương sống và các liên kết truy cập của mạng khu vực đô thị
- Các thiết bị trải dài qua sông hoặc thung lũng
- Truy cập băng thông rộng ở nông thôn và vùng núi
Tiêu chuẩn tuân thủ
- DL/T 788-2016 (Ngành điện)
- YD/T 980-2002 (Ngành viễn thông)
- IEC 60794-4
- IEEE 1222
- Telcordia GR-20
Thông tin đặt hàng
| Mô hình | Số lượng sợi | Vòng tròn | Vật liệu vỏ | Ứng dụng điển hình |
|---|---|---|---|---|
| ADSS-100M-4X | 4 | 100 m | MDPE | Dòng điện áp thấp / phân phối |
| ADSS-100M-6X | 6 | 100 m | MDPE | Dòng điện áp thấp / phân phối |
| ADSS-100M-12X | 12 | 100 m | MDPE | Các đường dây điện áp trung bình |
| ADSS-100M-24X | 24 | 100 m | MDPE | Dây điện cao áp |
| ADSS-100M-48X | 48 | 100 m | MDPE | Dòng điện cao áp / EHV |
| ADSS-100M-96X | 96 | 100 m | MDPE | Truyền thông xương sống |
Đối với số lượng sợi 4/6/12, vui lòng cung cấp mã màu sợi và cấu hình ống lỏng khi đặt hàng.
Câu hỏi thường gặp
Anh là nhà sản xuất à?
Vâng, chúng tôi là một nhà sản xuất và giải pháp FTTH và trung tâm dữ liệu tổng giải pháp nhà cung cấp ở Thâm Quyến, Trung Quốc, được thành lập vào năm 2000.
MOQ của anh là bao nhiêu?
MOQ có thể là 1 miếng, nhưng giá trở nên cạnh tranh hơn với số lượng lớn hơn.
Ông có thể đưa ra giá FOB không?
Chúng tôi cung cấp các giải pháp vận chuyển cạnh tranh với chi tiết vận chuyển hàng hóa và thời gian giao hàng.
Chất lượng của anh thế nào?
Sản xuất của chúng tôi tuân thủ các tiêu chuẩn IEC và châu Âu với chứng nhận CE, ISO, RoHS, CPR và ANATEL. Tất cả các sản phẩm đều được kiểm tra 100% trước khi giao hàng.
Thời gian của anh là bao nhiêu?
Tùy thuộc vào số lượng và sản phẩm. dây cáp cáp quang: 2-3 ngày làm việc cho tối đa 5000 miếng. Chúng tôi có hàng hóa thường xuyên và xử lý các đơn đặt hàng khẩn cấp.
Bảo hành của anh là bao nhiêu?
Bảo hành 1 năm cho dây dán (không bị hư hỏng nhân tạo). Đối với hư hỏng nhân tạo, chúng tôi cung cấp sửa chữa miễn phí với chi phí vận chuyển của khách hàng.
Anh có đồ gì không?
Gói tiêu chuẩn xuất khẩu quốc tế. in logo tùy chỉnh có sẵn theo yêu cầu trước khi báo giá.
Bạn có thể cung cấp OEM / ODM?
Vâng, tất cả các sản phẩm đều chấp nhận OEM/ODM.
Tôi có thể lấy mẫu không?
Các mẫu miễn phí có sẵn cho các sản phẩm dưới 10 đô la. Người mua trả phí vận chuyển trước khi giao hàng.
Làm sao tôi có thể đặt hàng được?
- Gửi câu hỏi với chi tiết sản phẩm và số lượng
- Chúng tôi cung cấp báo giá với thời gian dẫn
- Xác nhận báo giá và nhận PI với chi tiết ngân hàng
- Sản xuất bắt đầu sau khi thanh toán
- Xác nhận người nhận trước khi giao hàng
- Nhận số theo dõi sau khi vận chuyển
Thời hạn thanh toán của anh là bao lâu?
T / T, Western Union, Paypal, MoneyGram. Đối với số tiền lớn: 50% tiền gửi, 50% số dư trước khi giao hàng. Chúng tôi phù hợp với giá thị trường cạnh tranh.
Muốn biết thêm chi tiết về sản phẩm này
