Đầu nối sợi quang cơ học TK-FC-SCU/A-H001 lắp ráp tại hiện trường FTTH-Công nghệ nhúng sợi quang - TK-FC-SCU/A-H001
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc, Thâm Quyến |
| Hàng hiệu: | DF/OEM/Nuetral |
| Chứng nhận: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Số mô hình: | TK-FC-SCU/A-H001 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | Có thể thương lượng |
|---|---|
| Giá bán: | negotiable denpend on QTY |
| chi tiết đóng gói: | Hộp vỉ + Thùng carton |
| Thời gian giao hàng: | 5-9 ngày làm việc phụ thuộc vào QTY |
| Điều khoản thanh toán: | Liên minh phương Tây, T/T, /PayPal |
| Khả năng cung cấp: | 1000 chiếc / ngày |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Đầu nối sợi quang cơ học TK-FC-SCU/A-H001 lắp ráp tại hiện trường FTTH-Công nghệ nhúng sợi quang - T | Phạm vi cáp: | Cáp vô hình Ф3.0 mm & Ф2.0 mm Ф0.9 |
|---|---|---|---|
| Kích cỡ: | 46*9*8 mm | Cách thức: | SM |
| Chèn mất: | ≤0,3db (1310nm & 1550nm), tối đa ≤0,5dB | Trở lại tổn thất:: | ≥50dB cho UPC, ≥55dB cho APC |
| Độ bền kéo:: | > 30N/2 phút | Nhiệt độ hoạt động: | -40°C～+85°C |
| Thương hiệu sợi: | Corning, YOFC, OFS, Draka | ||
| Làm nổi bật: | Bộ kết nối sợi quang cơ học FTTH,kết nối cáp quang tích hợp trên trường,kết nối công nghệ nhúng sợi |
||
Mô tả sản phẩm

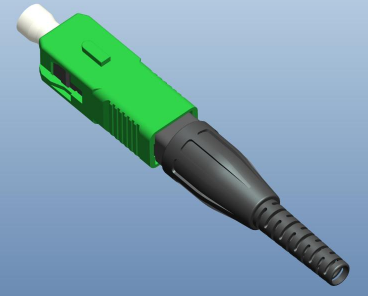

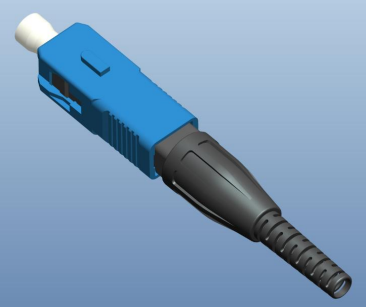

Đầu nối sợi quang cơ học TK-FC-SCU/A-H001 được lắp ráp tại hiện trường FTTH
Đầu nối sợi quang gắn trên trường cơ học TAKFLY (FMC) đơn giản hóa các kết nối sợi mà không cần thiết bị nối nhiệt hạch. Đầu nối lắp ráp nhanh này chỉ cần các công cụ chuẩn bị sợi tiêu chuẩn: kìm tuốt cáp và dao cắt sợi.
Tổng quan về sản phẩm
Đầu nối sử dụng Công nghệ nhúng sẵn sợi quang với ống nối bằng gốm cao cấp và rãnh chữ V bằng hợp kim nhôm. Thiết kế nắp bên trong suốt cho phép kiểm tra trực quan. Tương thích với cáp thả và cáp trong nhà. Kích thước: 46×9×8mm
Ứng dụng
- Kết nối bàn môi trường mạng LAN
- Cơ sở hạ tầng mạng truy cập quang
- Các ứng dụng cáp quang tới người đăng ký (FTTX)
- Bảng vá và khung phân phối
- Chấm dứt thiết bị trực tiếp
- Triển khai mạng FTTx
- Xây dựng lại hệ thống dây điện phòng thiết bị quang học
- Chuyển đổi phòng dữ liệu
Các tính năng chính
- Còn cuống sợi quang do nhà máy lắp đặt để sử dụng ngay
- Không cần epoxy hoặc đánh bóng
- Chấm dứt sợi hiện trường nhanh chóng và dễ dàng
- Loại bỏ chiều dài cáp dư thừa và lưu trữ mối nối đuôi lợn
- Giải pháp lắp đặt tiết kiệm chi phí
- Mất chèn thấp và mất phản xạ ngược
- Quá trình vận hành cực kỳ dễ dàng
- Thời gian hoạt động ngắn - khoảng 15 giây
Thông số kỹ thuật
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Phạm vi cáp | Cáp vô hình Ф3.0 mm & Ф2.0 mm Ф0.9 |
| Kích cỡ | 46*9*8mm |
| Đường kính sợi | 125μm (652 & 657) |
| Đường kính lớp phủ | 900μm |
| Cách thức | SM |
| Thời gian hoạt động | Khoảng 4 phút (không bao gồm cài đặt trước sợi quang) |
| Mất chèn | 0,3dB (1310nm & 1550nm), Tối đa 0,5dB |
| Trả lại tổn thất | ≥50dB đối với UPC, ≥55dB đối với APC |
| Tỷ lệ thành công | > 98% |
| Thời gian tái sử dụng | > 10 lần |
| Thắt chặt sức mạnh của sợi trần | > 3 N |
| Độ bền kéo | > 30 N/2 phút |
| Phạm vi nhiệt độ | -40°C đến +85°C |
| Kiểm tra độ bền kéo trực tuyến (20 N) | IL ≤ 0,3dB |
| Độ bền cơ học (500 lần) | IL ≤ 0,3dB |
| Thử nghiệm thả rơi (sàn bê tông 4m) | IL ≤ 0,3dB |
Giải pháp liên quan
Đầu nối vận hành dễ dàng tương thích trực tiếp với các thiết bị ONU, có độ bền buộc vượt quá 5 kg. Được sử dụng rộng rãi trong các dự án cách mạng mạng FTTH, giảm mức sử dụng ổ cắm và bộ chuyển đổi đồng thời tiết kiệm chi phí dự án.
Với 86 ổ cắm và bộ chuyển đổi tiêu chuẩn, cho phép kết nối giữa cáp thả và dây vá. Ổ cắm tiêu chuẩn 86 cung cấp sự bảo vệ hoàn toàn thông qua thiết kế độc đáo.
Áp dụng cho các kết nối với cáp trong nhà có thể gắn tại hiện trường, dây nối, dây vá và chuyển đổi dây vá của phòng dữ liệu. Tương thích trực tiếp với các thiết bị ONU cụ thể.
Hình ảnh sản phẩm
Tại sao chọn TAKFLY?
- Hơn 26 năm kinh nghiệm sản xuất các sản phẩm cáp quang
- Hơn 450 công nhân lắp ráp với hơn 3 năm kinh nghiệm
- Hơn 10 kỹ sư R&D tận tâm vì sự đổi mới
- 16 máy phun và 16 dây chuyền sản xuất nhập khẩu từ Đức
- Hơn 30 máy kiểm tra: Máy kiểm tra OTDR, 3D, VFL, IL&RL, máy kiểm tra độ bền kéo, máy kiểm tra khả năng chống va đập, máy kiểm tra đồng hồ đo điện, máy kiểm tra ánh sáng
- Thương hiệu OEM được chấp nhận
- Tham gia triển lãm toàn cầu: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Triển lãm điện tử nguồn toàn cầu
Kiểm soát chất lượng
- Kiểm tra nguyên liệu đầu vào trước khi sản xuất
- Kiểm tra đầy đủ sau mỗi quy trình riêng lẻ
- Kiểm tra toàn diện quá trình sản xuất đã hoàn thành một nửa
- Hoàn thành kiểm tra thành phẩm trước khi đóng gói
- Kiểm tra tại chỗ trước khi vận chuyển để đảm bảo chất lượng
Thông tin giao hàng
Mẫu: 1-3 ngày làm việc
Đơn hàng sản xuất hàng loạt: 3-7 ngày làm việc
Bao bì: Túi nhựa, thùng carton và pallet có sẵn theo yêu cầu
Câu hỏi thường gặp
Q1: Làm thế nào tôi có thể nhận được danh mục và bảng giá của bạn?
A1: Vui lòng cung cấp email hoặc thông tin liên hệ của bạn thông qua trang web của chúng tôi để biết danh mục và giá cả.
Câu 2: Tôi có thể thương lượng giá không?
Trả lời 2: Có, chúng tôi xem xét giảm giá cho nhiều container chứa hàng hóa hỗn hợp.
Câu 3: Phí vận chuyển sẽ là bao nhiêu?
A3: Phí vận chuyển phụ thuộc vào kích thước và phương thức vận chuyển. Chúng tôi cung cấp báo giá theo yêu cầu.
Q4: Tôi có thể đến thăm bạn được không?
A4: Có, nhà máy của chúng tôi ở Thâm Quyến, Trung Quốc. Hãy liên hệ với chúng tôi để đặt lịch hẹn.
Câu 5: Nếu có vấn đề về chất lượng khi chúng tôi nhận hàng thì sao?
A5: Nếu vấn đề chất lượng phát sinh, hãy cung cấp hình ảnh để chúng tôi tham khảo. Bộ phận QC của chúng tôi sẽ điều tra và cung cấp các giải pháp đồng thời thực hiện các cải tiến chất lượng trong tương lai.
Q6: Điều khoản đóng gói của bạn là gì?
A6: Đóng gói tiêu chuẩn bao gồm hộp vỉ và thùng carton. Đóng gói tùy chỉnh có sẵn theo yêu cầu của khách hàng.
Q7: Điều khoản thanh toán của bạn là gì?
A7: Đặt cọc 30% bằng T/T, số dư 70% trước khi giao hàng. Chúng tôi cung cấp hình ảnh sản phẩm và gói hàng trước khi thanh toán cuối cùng.
Q8: Điều khoản giao hàng của bạn là gì?
A8: EXW, FOB, CFR, CIF, DDU có sẵn.
Q9: Còn thời gian giao hàng của bạn thì sao?
A9: Nói chung là 5-7 ngày làm việc sau khi nhận được khoản thanh toán tạm ứng. Thời gian cụ thể phụ thuộc vào mặt hàng và số lượng đặt hàng.
Q10: Bạn có thể sản xuất theo mẫu không?
A10: Có, chúng tôi có thể sản xuất dựa trên mẫu hoặc bản vẽ kỹ thuật của bạn.
