Bộ nhận dạng sợi quang đa chức năng FTTX (OFI) để bảo trì, cài đặt và khắc phục sự cố
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc, Thâm Quyến |
| Hàng hiệu: | DF/OEM/Nuetral |
| Chứng nhận: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Số mô hình: | Bộ nhận dạng sợi quang đa chức năng FTTX (OFI) để bảo trì, cài đặt và khắc phục sự cố |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | Có thể thương lượng |
|---|---|
| Giá bán: | negotiable denpend on QTY |
| chi tiết đóng gói: | Hộp vỉ + Thùng carton |
| Thời gian giao hàng: | 5-9 ngày làm việc phụ thuộc vào QTY |
| Điều khoản thanh toán: | Liên minh phương Tây, T/T, /PayPal |
| Khả năng cung cấp: | 1000 chiếc / ngày |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Bộ nhận dạng sợi quang đa chức năng FTTX (OFI) để bảo trì, cài đặt và khắc phục sự cố | Xác định phạm vi bước sóng: | 800-1700nm |
|---|---|---|---|
| Loại tín hiệu được xác định: | CW, 270Hz±5%, 1kHz±5%, 2kHz±5% | Loại máy dò: | Ø1mm Ingaas 2pcs |
| Hướng tín hiệu: | Đèn LED trái và phải | Trọng lượng (g): | 200 |
| Kích thước: | 196x30.5x27 | Nhiệt độ hoạt động: | -10°C～+60°C |
| Thương hiệu sợi: | Corning, YOFC, OFS, Draka | ||
| Làm nổi bật: | FTTX nhận dạng sợi quang,công cụ sợi quang đa chức năng,OFI để khắc phục sự cố sợi quang |
||
Mô tả sản phẩm
Bộ nhận dạng sợi quang đa chức năng FTTX (OFI)
Công cụ cần thiết để bảo trì, lắp đặt và khắc phục sự cố cáp quang. Cho phép kỹ thuật viên xác định các sợi quang đang hoạt động, xác định hướng tín hiệu và đo công suất quang tương đối mà không làm gián đoạn dịch vụ mạng.
Tổng quan về sản phẩm
Nhanh chóng xác định hướng truyền và hiển thị công suất lõi tương đối mà không làm gián đoạn dịch vụ hiện tại. Nhận biết các âm điều chế bao gồm 270Hz, 1kHz và 2kHz với âm thanh có thể nghe được liên tục.

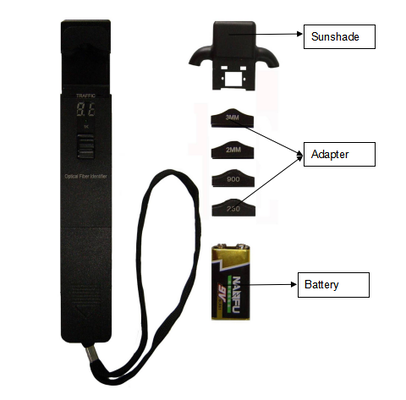

Có sẵn bốn đầu bộ chuyển đổi: Ø0,25, Ø0,9, Ø2,0 và Ø3,0. Được cung cấp bởi pin kiềm 9V.
Các tính năng chính
- Kích thước di động, nhỏ gọn và thiết kế dễ sử dụng
- Xác định hiệu quả hướng lưu lượng và âm tần số (270Hz, 1KHz, 2KHz) mà không làm hỏng sợi quang
- Hiển thị công suất lõi cho sợi được thử nghiệm
- Mất uốn thấp và sản lượng hiệu quả cao
- Dễ dàng thay thế bộ chuyển đổi (Ø0.25, Ø0.9, Ø2.0, Ø3.0)

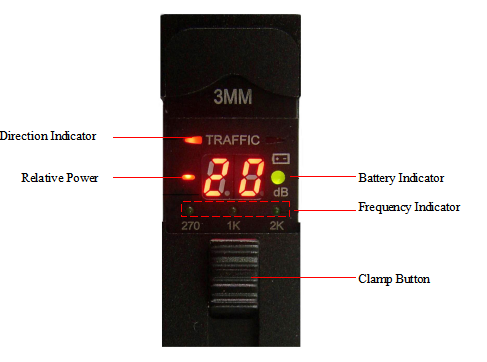

Mô tả chức năng
(1) Kẹp
Kẹp và giữ sợi ở vị trí thích hợp.
(2) Nút ấn kẹp
Nhấn nút lên và nhấn xuống để cố định đầu bộ chuyển đổi. Nhấn nút lần nữa để nới lỏng đầu bộ chuyển đổi.
(3) Đèn báo LED
Đèn LED hiển thị hướng tín hiệu, điều chế và mức pin.
Thông số kỹ thuật
| Kiểu | Bộ nhận dạng sợi quang |
|---|---|
| Phạm vi bước sóng được xác định | 800-1700nm |
| Loại tín hiệu được xác định | CW, 270Hz±5%, 1kHz±5%, 2kHz±5% |
| Loại máy dò | Ø1mm InGaAs 2 chiếc |
| Loại bộ chuyển đổi | Ø0.25 (Sợi trần), Ø0.9 (Cáp Ø0.9), Ø2.0 (Cáp Ø2.0), Ø3.0 (Cáp Ø3.0) |
| Hướng tín hiệu | Đèn LED trái và phải |
| Phạm vi kiểm tra một hướng (dBm, sợi trần CW/0,9mm) | -46~10(1310nm), -50~10(1550nm) |
| Phạm vi kiểm tra công suất tín hiệu (dBm, sợi trần CW/0,9mm) | -50~+10 |
| Hiển thị tần số tín hiệu (Hz) | 270, 1k, 2k |
| Dải kiểm tra tần số (dBm, Giá trị trung bình) | Ø0.9, Ø2.0, Ø3.0: -30~0 (270Hz,1KHz), -25~0 (2KHz) Ø0,25: -25~0 (1KHz,2KHz), -20~0 (2KHz) |
| Mất chèn (dB, Giá trị điển hình) | 0,8 (1310nm), 2,5 (1550nm) |
| Pin kiềm(V) | 9 |
| Nhiệt độ hoạt động (oC) | -10－+60 |
| Nhiệt độ bảo quản(°C) | -25－+70 |
| Kích thước (mm) | 196X30.5X27 |
| Trọng lượng (g) | 200 |
Quy trình nhận dạng sợi quang
- Chèn sợi quang vào đầu adapter, ấn nút lên để khóa kẹp và che nắng
- Khi tín hiệu quang đi qua cáp quang, đèn LED sẽ biểu thị hướng giao thông bằng âm thanh ngắt quãng và hiển thị công suất lõi tương đối bằng kỹ thuật số
- Nếu không có tín hiệu quang đi qua cáp quang, đèn LED vẫn tắt và hiển thị "LO" ở vị trí nguồn lõi
- Phát hiện sự hiện diện của các âm được điều chế 2KHz, 1KHz và 270Hz với âm thanh có thể nghe được liên tục
Hướng dẫn bảo trì
- Đặt sợi vào rãnh theo loại cụ thể
- Thường xuyên lau chùi bề mặt máy dò bằng tăm bông để tránh bụi tích tụ
- Tháo pin khi không sử dụng trong thời gian dài
Hình ảnh sản phẩm
