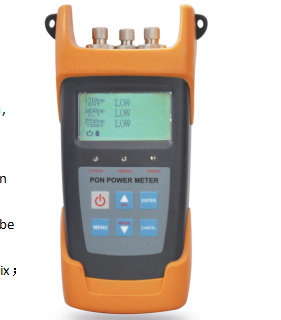

Máy đo công suất quang PON | Dành cho mạng GPON /EPON và XGPON/ XGSPON
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc, Thâm Quyến |
| Hàng hiệu: | DF/OEM/Nuetral |
| Chứng nhận: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Số mô hình: | Máy đo công suất quang PON |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | Có thể thương lượng |
|---|---|
| Giá bán: | negotiable denpend on QTY |
| chi tiết đóng gói: | Hộp vỉ + Thùng carton |
| Thời gian giao hàng: | 5-9 ngày làm việc phụ thuộc vào QTY |
| Điều khoản thanh toán: | Liên minh phương Tây, T/T, Moneygram/PayPal |
| Khả năng cung cấp: | 1000 chiếc / ngày |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Máy đo công suất quang PON | Dành cho mạng GPON /EPON và XGPON/ XGSPON | Vùng vượt qua (nm): | 1470nm～1505nm |
|---|---|---|---|
| Vật liệu: | -40dBm～+10dBm | Cách ly@1490/1550(dB): | >40dB |
| Loại đầu nốiĐầu nối quang: | Bộ chuyển đổi đa năng FC/SC/ST có thể hoán đổi cho nhau/2.5 | Loại sợi: | SM 9/125um |
| Nhiệt độ hoạt động ((°C): | -10℃～60℃ | Cân nặng: | 425g |
| Thương hiệu sợi: | Corning, YOFC, OFS, Draka | ||
| Làm nổi bật: | PON máy đo năng lượng quang học cho mạng GPON,EPON máy đo năng lượng quang học với bảo hành,XGSPON mạng công cụ sợi quang |
||
Mô tả sản phẩm
Máy đo điện quang PON cho các mạng GPON/EPON và XGPON/XGSPON
Máy đo công suất quang học 10G XGS PON có thể đo giá trị công suất của tín hiệu liên kết lên và xuống trong các mạng GPON/EPON và XGPON/XGSPON,cũng như đo bước sóng của công suất tín hiệu downlink ở 1490/1550/1577nm.
Tổng quan sản phẩm
Được thiết kế cho các ứng dụng và bảo trì FTTx, máy đo điện này đồng thời kiểm tra và ước tính tín hiệu giọng nói, dữ liệu và video.Nó là một công cụ thiết yếu cho việc xây dựng và duy trì các dự án PON.
Ứng dụng
- Sử dụng như cáp phóng/nhận OTDR
- Mất liên kết thử nghiệm với OTDR
- Đo mất tích chèn và phản xạ của các đầu kết nối gần / xa
- Máy ức chế xung cho phản xạ đầu tiên tại đầu tiên của sợi
Các đặc điểm chính
- Đồng thời đo và hiển thị tín hiệu giọng nói, dữ liệu và video trên BPON/EPON/GPON
- Đo đồng thời cho cả ba bước sóng (1490nm, 1550nm, 1310nm)
- Đo chế độ bùng nổ của 1310nm phía trên dòng
- Kết nối phần mềm máy tính để thiết lập ngưỡng, truyền dữ liệu và hiệu chuẩn bước sóng
- Cổng liên lạc USB để chuyển dữ liệu sang máy tính
- Lưu trữ 1000 mục đo trong thiết bị hoặc máy tính
- Máy đo công suất quang học và VFL với một cổng (mô hình 3213A)
- Hiển thị tùy chọn tiếng Trung / tiếng Anh
- 10 thiết lập ngưỡng khác nhau với đèn LED trạng thái (Pass, Warn, Fail)
- Chức năng tự động tắt 10 phút (có thể kích hoạt/dừng kích hoạt)
- Thiết kế khóa ergonomic với độ nhạy cao
- Thiết kế nhỏ gọn, nhẹ
- Nhiều mô hình có sẵn cho các chức năng khác nhau
Thông số kỹ thuật
Mô-đun PON
| Parameter | Thông số kỹ thuật |
|---|---|
| 1310 Đánh giá phía trên | |
| Khu vực vượt qua (nm) | 1260nm1360nm |
| Phạm vi đo (dBm) | -40dBm+10dBm |
| Năng lượng đầu ra (tối đa) | 15dBm |
| Phân cách @1490/1550 (dB) | >40dB |
| Lỗi đo chế độ bùng nổ | < ± 0,5dB |
| 1490 Đánh giá hạ lưu | |
| Khu vực vượt qua (nm) | 1470nm-1505nm |
| Phạm vi đo (dBm) | -40dBm+10dBm |
| Năng lượng đầu ra (tối đa) | 15dBm |
| Phân cách @1310/1550 (dB) | >40dB |
| 1550 Đánh giá hạ lưu | |
| Khu vực vượt qua (nm) | 1535nm1570nm |
| Phạm vi đo (dBm) | -40dBm+10dBm |
| Năng lượng đầu ra (tối đa) | 25dBm |
| Cách hóa @1310/1490nm | >40dB |
| Measurement Accuracy (Chính xác đo lường) | |
| Sự không chắc chắn tự nhiên (dB) | ±0,5dB |
| Tính tuyến tính (dB) | ± 0,1 dB |
| Mất thông qua chèn (dB) | < 1,5dB |
| Thông tin chung | |
| Loại máy dò | InGaAs |
| Bộ kết nối quang học | FC/SC/ST Chuyển đổi/2,5 adapter phổ biến |
| Loại sợi | SM 9/125um |
| Đơn vị đo | dB/dBm/xW |
| Độ phân giải (dB) | 0.01dB |
| Điện áp hoạt động (V) | DC 3,3V 5,5V |
| Cung cấp điện | 3pc pin 1.5V |
| Thời gian hoạt động liên tục (h) | PON:90h OPM:100h VFL:50h |
| Nhiệt độ hoạt động (°C) | -10°C-60°C |
| Nhiệt độ lưu trữ (°C) | -25°C~70°C |
| Trọng lượng (kg) | 425g |
Lưu ý: Thời gian hoạt động của pin là tất cả cho các thiết bị không bật đèn hậu, nếu bật đèn hậu thì thời gian hoạt động sẽ được rút ngắn.
Mô-đun đo điện quang thông thường
| Parameter | Thông số kỹ thuật |
|---|---|
| Measurement Accuracy (Chính xác đo lường) | |
| Sự không chắc chắn tự nhiên (dB) | ±0,5dB |
| Tính tuyến tính (dB) | ± 0,1 dB |
| Phạm vi đo (dBm) | -70dBm+6dBm |
| Thông tin chung | |
| Đơn vị đo | dB/dBm |
| Độ phân giải (dB) | 0.01dB |
| Độ dài sóng hiệu chuẩn (nm) | 1310/1490/1550/1625 |
| Loại máy dò | InGaAs |
| Bộ kết nối quang học | FC/SC/ST Chuyển đổi/2,5 adapter phổ biến |
Mô-đun VFL
| Parameter | Thông số kỹ thuật |
|---|---|
| Năng lượng đầu ra | > 0,5mW |
| Độ dài sóng | 650nm |
| Bộ kết nối quang học | FC/SC/ST Chuyển đổi/2,5 adapter phổ biến |
| Loại sợi | SM/MM |
Gói tiêu chuẩn
| Điểm | Mô tả | Số lượng |
|---|---|---|
| 1 | Máy kiểm tra PON | 1 đơn vị |
| 2 | Sổ tay người dùng | 1 phần trăm |
| 3 | Cáp USB | 1 phần trăm |
| 4 | Phần mềm CD | 1 phần trăm |
| 5 | 1.5V pin AA | 3 phần trăm |
Tại sao chọn TAKFLY?
- 26+ năm kinh nghiệm sản xuất trong các sản phẩm sợi quang
- 450+ công nhân lắp ráp với 3+ năm kinh nghiệm
- 10 + Kỹ sư R & D dành riêng cho đổi mới
- 16 Đức nhập khẩu Máy tiêm và 16 dây chuyền sản xuất
- + 30 máy thử nghiệm bao gồm các thiết bị thử nghiệm OTDR, 3D, VFL, IL&RL
- OEM thương hiệu được chấp nhận
- Sự tham gia triển lãm toàn cầu: OFC, ECOC, CommunicAsia, và nhiều hơn nữa
Kiểm soát chất lượng
- Kiểm tra nguyên liệu thô đến trước khi sản xuất
- Kiểm tra đầy đủ sau mỗi quy trình riêng lẻ
- Kiểm tra toàn diện sản xuất chưa hoàn thành
- Kiểm tra hoàn chỉnh sản phẩm hoàn chỉnh trước khi đóng gói
- Kiểm tra tại chỗ trước khi vận chuyển để đảm bảo chất lượng
Thông tin giao hàng
Các mẫu:1-3 ngày làm việc
Lệnh sản xuất hàng loạt:3-7 ngày làm việc
Bao bì:Túi nhựa, Thẻ và Pallet có sẵn theo yêu cầu
Câu hỏi thường gặp
Q1: Làm thế nào tôi có thể có được danh mục và danh sách giá của bạn?
A1: Vui lòng cung cấp email hoặc thông tin liên lạc của bạn thông qua trang web của chúng tôi để biết danh mục và giá cả.
Q2: Tôi có thể thương lượng giá không?
A2: Vâng, chúng tôi xem xét giảm giá cho nhiều lô container của hàng hóa hỗn hợp.
Q3: Chi phí vận chuyển sẽ bao nhiêu?
A3: Chi phí vận chuyển phụ thuộc vào kích thước và phương pháp vận chuyển. Chúng tôi cung cấp báo giá theo yêu cầu.
Q4: Tôi có thể đến thăm anh không?
A4: Vâng, nhà máy của chúng tôi ở Thâm Quyến, Trung Quốc. Xin vui lòng liên hệ với chúng tôi để lên lịch hẹn.
Q5: Nếu có vấn đề về chất lượng khi chúng tôi nhận hàng thì sao?
A5: Nếu vấn đề chất lượng phát sinh, hãy cung cấp hình ảnh để tham khảo. Bộ phận QC của chúng tôi sẽ điều tra và cung cấp giải pháp trong khi thực hiện cải tiến chất lượng trong tương lai.
Q6: Điều khoản đóng gói của bạn là gì?
A6: Bao bì tiêu chuẩn bao gồm hộp bong bóng và hộp hộp. Bao bì tùy chỉnh có sẵn theo yêu cầu của khách hàng.
Q7: Điều khoản thanh toán của bạn là gì?
A7: T / T 30% tiền gửi, 70% số dư trước khi giao hàng. Chúng tôi cung cấp sản phẩm và gói hình ảnh trước khi thanh toán cuối cùng.
Q8: Điều khoản giao hàng của bạn là gì?
A8: EXW, FOB, CFR, CIF, DDU có sẵn.
Q9: Còn thời gian giao hàng của bạn?
A9: Nói chung là 5-7 ngày làm việc sau khi nhận được thanh toán trước. Thời gian cụ thể phụ thuộc vào mặt hàng và số lượng đặt hàng.
Q10: Bạn có thể sản xuất theo các mẫu?
A10: Vâng, chúng tôi có thể sản xuất dựa trên mẫu hoặc bản vẽ kỹ thuật của bạn.
Nếu bạn quan tâm đến sản phẩm của chúng tôi hoặc có bất kỳ câu hỏi nào, hãy tự do liên hệ với chúng tôi bất cứ lúc nào!
