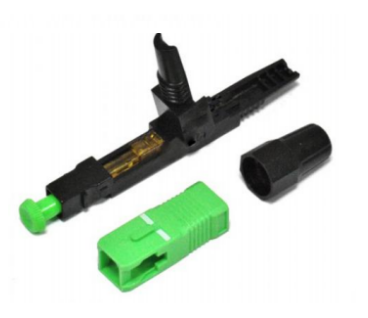

Đầu nối sợi quang cơ học lắp ráp tại hiện trường FTTH TK-FC-SCA-B001 cho hệ thống viễn thông
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc, Thâm Quyến |
| Hàng hiệu: | DF/OEM/Nuetral |
| Chứng nhận: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Số mô hình: | TK-FC-SCA-B001 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | Có thể thương lượng |
|---|---|
| Giá bán: | negotiable denpend on QTY |
| chi tiết đóng gói: | Hộp vỉ + Thùng carton |
| Thời gian giao hàng: | 5-9 ngày làm việc phụ thuộc vào QTY |
| Điều khoản thanh toán: | Liên minh phương Tây, T/T, /PayPal |
| Khả năng cung cấp: | 1000 chiếc / ngày |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Đầu nối sợi quang cơ học lắp ráp tại hiện trường FTTH TK-FC-SCA-B001 cho hệ thống viễn thông | Áp dụng cho: | Thả cáp. Cáp trong nhà |
|---|---|---|---|
| Chế độ sợi: | chế độ đơn hoặc đa chế độ | Loại sợi: | G.652D, G.657A1 |
| Cáp sợi: | Cáp quang cách điện bằng cao su 3.0*2.0mm Cáp quang cách điện ∅3.0/∅2.0 /∅0.9 | Mất chèn: | ≤0,35dB |
| Trả lại tổn thất: | UPC>45dB, APC>55dB | Độ bền kéo: | ≥40N |
| Nhiệt độ hoạt động: | -40°C～+85°C | Thương hiệu sợi: | Corning, YOFC, OFS, Draka |
| Làm nổi bật: | Bộ kết nối sợi quang cơ học FTTH,kết nối cáp quang tích hợp trên trường,kết nối sợi quang cho viễn thông |
||
Mô tả sản phẩm
Bộ kết nối sợi quang cơ khí FTTH tích hợp từ trường TK-FC-SCA-B001
TAKFLY Mechanical Field-Mountable Fiber Optic Connector (FMC) đơn giản hóa kết nối sợi mà không cần thiết bị ghép hợp tử.Bộ kết nối lắp ráp này chỉ cần các công cụ chuẩn bị sợi tiêu chuẩn: máy cắt cáp và máy cắt sợi.
Ứng dụng
- Kết nối bàn môi trường LAN
- Cơ sở hạ tầng mạng truy cập quang học
- Ứng dụng Fiber to the Subscriber (FTTX)
- Các tấm dán và khung phân phối
- Kết thúc trực tiếp thiết bị
- Việc triển khai mạng FTTx
- Cải tạo dây dẫn phòng thiết bị quang học
- Chuyển đổi phòng dữ liệu
Các đặc điểm chính
- Cụm sợi được lắp đặt tại nhà máy để sử dụng ngay lập tức
- Không cần epoxy hoặc đánh bóng
- Kết thúc sợi trường nhanh chóng và dễ dàng
- Loại bỏ dài cáp dư thừa và lưu trữ splice pigtail
- Giải pháp lắp đặt hiệu quả về chi phí
- Mất ít sự chèn vào và mất phản xạ phía sau
- Quá đơn giản quá trình vận hành
- Thời gian hoạt động ngắn - khoảng 15 giây
Đặc điểm quang học
| Nhóm | Thông số kỹ thuật |
|---|---|
| Áp dụng cho | Thả cáp, cáp trong nhà |
| Chế độ sợi | Chế độ đơn hoặc nhiều chế độ |
| Loại sợi | G.652D, G.657A1 |
| Cáp sợi | 3.0*2.0mm cáp quang cách nhiệt cao su Cáp quang cách nhiệt 3.0/2.0/0.9 |
| Chiều kính sợi | 0.125mm |
| Lực giữ loại cáp 2 x 3mm | ≥ 40 N, mất ≤ 0,4 dB (chiều dài cáp mẫu: 22 - 28 cm, thời gian thử: 2 phút) |
| Khóa bằng sợi | Khóa giữ độ tin cậy của sợi, có lực treo ≥ 3,8 N, thay đổi suy giảm ≤ 0,2 dB |
| Độ dài sóng làm việc | 1310 nm, 1490 nm, 1550 nm |
| Thời gian hoạt động | Khoảng 50 (không cắt sợi) |
| Mất tích nhập | ≤ 0,35 dB |
| Mất tích nhập Giá trị điển hình | 0.3 dB |
| Lợi nhuận mất mát | UPC≥45 dB, APC≥55 dB |
| Độ bền gắn kết của sợi trần | ≥3 N |
| Sức kéo | ≥ 40 N |
| Có thể tái sử dụng | ≥ 10 lần |
| Nhiệt độ hoạt động | -40°C đến +85°C |
| Độ bền kéo trực tuyến (20N) | ΔIL≤0,3 dB |
| Độ bền cơ khí (500 lần) | ΔIL≤0,3 dB |
| Thử nghiệm thả (4m, 3 lần) | ΔIL≤0,3 dB |
Hiệu suất môi trường
| Điều kiện | IL Sự thay đổi | RL thay đổi | Sự xuất hiện |
|---|---|---|---|
| TEMP cao (110°C, 200H) | ≤0.5 | ≤ 5 | Không bị hư hỏng cơ học |
| TEMP thấp (-40°C, 200H) | ≤0.5 | ≤ 5 | Không bị hư hỏng cơ học |
| TEMP Cycling (-40°C, 85°C, 100 chu kỳ) | ≤0.5 | ≤ 5 | Không bị hư hỏng cơ học |
| HAST (110°C, 90%RH, 200H) | ≤0.5 | ≤ 5 | Không bị hư hỏng cơ học |
| Ngâm (25°C, 200H) | ≤0.5 | ≤ 5 | Không bị hư hỏng cơ học |
| Mờ muối (5% Nacl, 35°C, 200H) | ≤0.5 | ≤ 5 | Không bị hư hỏng cơ học |
Hiệu suất cơ khí
| Điều kiện | IL Sự thay đổi | RL thay đổi | Sự xuất hiện |
|---|---|---|---|
| Tác động (4m chiều cao, 3 chu kỳ) | ≤0.5 | ≤ 5 | Không bị hư hỏng cơ học |
| Rung động (10-50Hz, mỗi trục 30 phút) | ≤0.5 | ≤ 5 | Không bị hư hỏng cơ học |
| Đòn xoắn (15N, 200 lần) | ≤0.5 | ≤ 5 | Không bị hư hỏng cơ học |
| Khả năng kéo (50N, 1 phút) | ≤0.5 | ≤ 5 | Không bị hư hỏng cơ học |
Thông tin về bao bì
| Kích thước (CM) | 14.6*7.6*1.6 |
|---|---|
| Số lượng hàng (PCS/Box) | 10 |
| N.W (KG/PCS) | 0.0031 |
| N.W (KG/Box) | 0.0465 |
| G.W (kg/hộp) | 0.031 |
Bao bì quà tặng
| Kích thước (CM) | 15.8*14.5*9.5 |
|---|---|
| QTY (Blister Box/Gift Box) | 10 |
| N.W (KG/Box) | 0.55 |
| G.W (kg/hộp) | 0.52 |
Bao bì bên ngoài
| Kích thước (CM) | 46*46*32.5 |
|---|---|
| QTY (hộp quà tặng) | 30 |
| Số lượng hàng (PC/hộp) | 3000 |
| N.W (KG/Box) | 15.5 |
| G.W (kg/hộp) | 16.5 |
Hình ảnh sản phẩm
Tại sao chọn TAKFLY?
- 26+ năm kinh nghiệm sản xuất trong các sản phẩm sợi quang
- 450+ công nhân lắp ráp với 3+ năm kinh nghiệm
- 10 + Kỹ sư R & D dành riêng cho đổi mới
- 16 Đức nhập khẩu Máy tiêm và 16 dây chuyền sản xuất
- + 30 máy thử nghiệm: OTDR, 3D, VFL, IL&RL thiết bị thử nghiệm, thử nghiệm sức chịu căng, thử nghiệm kháng nghiền, máy kiểm tra đồng hồ điện, kiểm tra ánh sáng
- OEM thương hiệu được chấp nhận
- Sự tham gia triển lãm toàn cầu: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Triển lãm điện tử Global Source
Kiểm soát chất lượng
- Kiểm tra nguyên liệu thô đến trước khi sản xuất
- Kiểm tra đầy đủ sau mỗi quy trình riêng lẻ
- Kiểm tra toàn diện sản xuất chưa hoàn thành
- Kiểm tra hoàn chỉnh sản phẩm hoàn chỉnh trước khi đóng gói
- Kiểm tra tại chỗ trước khi vận chuyển để đảm bảo chất lượng
Thông tin giao hàng
Mẫu: 1-3 ngày làm việc
Lệnh sản xuất hàng loạt: 3-7 ngày làm việc
Bao bì: Túi nhựa, Thẻ và Palet theo yêu cầu
Câu hỏi thường gặp
Q1: Làm thế nào tôi có thể có được danh mục và danh sách giá của bạn?
A1: Vui lòng cung cấp email hoặc thông tin liên lạc của bạn thông qua trang web của chúng tôi để biết danh mục và giá cả.
Q2: Tôi có thể thương lượng giá không?
A2: Vâng, chúng tôi xem xét giảm giá cho nhiều lô container của hàng hóa hỗn hợp.
Q3: Chi phí vận chuyển sẽ bao nhiêu?
A3: Chi phí vận chuyển phụ thuộc vào kích thước và phương pháp vận chuyển. Chúng tôi cung cấp báo giá theo yêu cầu.
Q4: Tôi có thể đến thăm anh không?
A4: Vâng, nhà máy của chúng tôi ở Thâm Quyến, Trung Quốc. Xin vui lòng liên hệ với chúng tôi để lên lịch hẹn.
Q5: Nếu có vấn đề về chất lượng khi chúng tôi nhận hàng thì sao?
A5: Nếu vấn đề chất lượng phát sinh, hãy cung cấp hình ảnh để tham khảo. Bộ phận QC của chúng tôi sẽ điều tra và cung cấp giải pháp trong khi thực hiện cải tiến chất lượng trong tương lai.
Q6: Điều khoản đóng gói của bạn là gì?
A6: Bao bì tiêu chuẩn bao gồm hộp bong bóng và hộp hộp. Bao bì tùy chỉnh có sẵn theo yêu cầu của khách hàng.
Q7: Điều khoản thanh toán của bạn là gì?
A7: T / T 30% tiền gửi, 70% số dư trước khi giao hàng. Chúng tôi cung cấp sản phẩm và gói hình ảnh trước khi thanh toán cuối cùng.
Q8: Điều khoản giao hàng của bạn là gì?
A8: EXW, FOB, CFR, CIF, DDU có sẵn.
Q9: Còn thời gian giao hàng của bạn?
A9: Nói chung là 5-7 ngày làm việc sau khi nhận được thanh toán trước. Thời gian cụ thể phụ thuộc vào mặt hàng và số lượng đặt hàng.
Q10: Bạn có thể sản xuất theo các mẫu?
A10: Vâng, chúng tôi có thể sản xuất dựa trên mẫu hoặc bản vẽ kỹ thuật của bạn.
