Bảng điều khiển và giá đỡ MPO mật độ cao được thiết kế mới | Cụm cáp MPO | Đối với giải pháp mạng cáp quang
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc, Thâm Quyến |
| Hàng hiệu: | DF/OEM/Nuetral |
| Chứng nhận: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Số mô hình: | Bảng điều khiển và giá đỡ MPO mật độ cao được thiết kế mới | Cụm cáp MPO | Đối với giải pháp mạng cá |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | Có thể thương lượng |
|---|---|
| Giá bán: | negotiable denpend on QTY |
| chi tiết đóng gói: | Hộp vỉ + Thùng carton |
| Thời gian giao hàng: | 5-9 ngày làm việc phụ thuộc vào QTY |
| Điều khoản thanh toán: | Liên minh phương Tây, T/T, Moneygram/PayPal |
| Khả năng cung cấp: | 1000 chiếc / ngày |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Bảng điều khiển và giá đỡ MPO mật độ cao được thiết kế mới | Cụm cáp MPO | Đối với giải pháp mạng cá | Loại mặt cuối: | UPC và APC; PC và APC |
|---|---|---|---|
| Loại sợi: | SM(G652,G655,G657)；MM(OM1-OM5) | Đường kính cáp: | 2.0、3.0 hoặc tùy chỉnh (Một mặt/song công) |
| Mất chèn: | ≤ 0,3dB | Trả lại tổn thất: | UPC SM ≥50dB, APC SM ≥ 60 dB, PC MM ≥ 35 dB |
| Độ lặp lại: | ≤ 0,1 | Bước sóng: | SM:1310/1550 MM:850/1300 |
| Nhiệt độ hoạt động: | -20oC~70oC | Nhiệt độ bảo quản: | -40 ~ 80 |
| Vật liệu vỏ ngoài: | PVC, LSZH | Bán kính uốn （Tĩnh / Động: | 10 ngày/20 ngày |
| Chiều dài: | tùy chỉnh | Thương hiệu sợi: | Corning, YOFC, OFS, Draka |
| Làm nổi bật: | Panel đệm MPO mật độ cao,Bộ cáp MPO gắn trên kệ,Giải pháp MPO mạng sợi |
||
Mô tả sản phẩm
Phân tích MPO mật độ cao
Thiết kế mới 1U-19 inch MPO/MTP cao mật độ rack-mount sợi vá bảng thiết kế cho các ứng dụng trung tâm dữ liệu lớn, cài đặt MDF, khu vực dây điện IDF, kết nối sợi quang,Quản lý đơn vị phân phối sợi, và các môi trường sợi tích hợp mật độ cao khác.

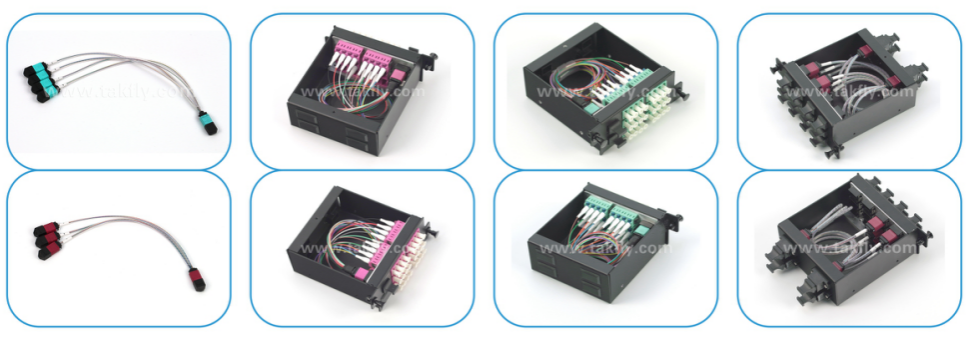

Bảng vá MPO / MTP 19 inch 1U này chứa 4 mô-đun băng cassette được kết nối trước, với dung lượng tối đa là 1152 lõi cho giao diện MPO hoặc 96 lõi cho giao diện LC.Mỗi hộp mô-đun độc lập được kết thúc trước được đặt trong khung phân phối sợi quang để hoàn thành lắp ráp tấm vá đầy đủ.
Ứng dụng
- Hệ thống dây điện mật độ giữa các tòa nhà truyền thông sợi quang
- Kết nối liên kết quang trong thiết bị hoạt động quang cho cáp LAN
- Trạm cơ sở viễn thông
- Phòng trung tâm dữ liệu trong khu vực công nghiệp
- Phòng trung tâm dữ liệu trong các tòa nhà thương mại
- Hệ thống CATV
- Mạng LAN
- Mạng WAN
- Việc triển khai FTTX
Các đặc điểm chính
- Được lắp đặt trong tủ 19 inch để quản lý tập trung các mô-đun băng cassette
- Thiết kế mật độ cao 1U với dung lượng 1152 sợi (MPO) hoặc 96 sợi (LC)
- Cổng đầu vào có sẵn trên bảng phía trước hoặc phía sau, cổng đầu ra trên bảng phía trước
- Các đầu nối MPO/MTP nam hoặc nữ có sẵn với PIN chính xác và định vị bộ điều hợp
- Thiết kế mô-đun với cấu trúc khóa cắm và xác định chuỗi đường rõ ràng
- Vật liệu hợp kim nhôm chất lượng cao với bề mặt phủ điện tĩnh
- Xếp hợp, nhẹ, chống va chạm, chống cháy và chống ăn mòn
Kế hoạch cấu hình
Mô hình A1 cấu hình
| Khả năng băng đĩa LGX | LGX | Tổng công suất | Loại kết nối | Kích thước | Ứng dụng |
|---|---|---|---|---|---|
| R: 72F MPO × 4 bộ T: 24F MPO × 12 pcs = 288F |
4 | 1152F | MPO × 16 × 4 | 1U | 1 A1 LGX Cassette kết nối với 12 C3 LGX Cassettes |
Cấu hình mô hình A2
| Khả năng băng đĩa LGX | LGX | Tổng công suất | Loại kết nối | Kích thước | Ứng dụng |
|---|---|---|---|---|---|
| R: 72F MPO × 4 bộ T: 48F MPO × 6 pcs = 288F |
4 | 1152F | MPO × 10 × 4 | 1U | 1 A2 LGX Cassette kết nối với 3 C1 LGX Cassettes |
Mô hình B1 cấu hình
| Khả năng băng đĩa LGX | LGX | Tổng công suất | Loại kết nối | Kích thước | Ứng dụng |
|---|---|---|---|---|---|
| R: 72F MPO × 1 pc T: 16F MPO × 3 pcs + 24F MPO × 1 pc = 72F |
4 | 288F | MPO × 5 × 4 | 1U | Kết nối với các thiết bị truyền 400G và C3 LGX Cassettes |
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Loại sợi | SM (G652, G655, G657); MM (OM1-OM5) |
| Bộ kết nối | Nam/Nữ MPO/MTP, LC |
| Chiều kính cáp | Mini Round: Max 4.5mm; Ribbon: Max 3.0×5.0mm; 0.9/0.6 |
| Mất tích nhập | Tiêu chuẩn: ≤0,35/0,7dB; Mất thấp: ≤0,2/0,35dB; LC: ≤0,3dB |
| Lợi nhuận mất mát | APC SM: 60 dB; PC MM: 20 dB; UPC SM: 40 dB |
| Độ dài sóng thử nghiệm | SM: 1310/1550nm; MM: 850/1300nm |
| Kích thước | Hộp mô-đun: 93 × 100 × 39mm; Vỏ máy: 482 × 200 × 44,2 mm |
| Vật liệu | Nhôm |
Thông tin về bao bì
| Trọng lượng | Kích thước hộp bên trong | Kích thước hộp bên ngoài | Trọng lượng mỗi hộp |
|---|---|---|---|
| 1.5kg | 500×280×80mm | 510 × 300 × 420mm | 11kg |
Tại sao chọn TAKFLY?
Sản xuất chuyên nghiệp
- 26+ năm kinh nghiệm sản xuất trong các sản phẩm sợi quang
- 450+ công nhân lắp ráp với 3+ năm kinh nghiệm
- 10 + Kỹ sư R&D
- 16 Đức nhập khẩu máy tiêm và dây chuyền sản xuất
- + 30 máy thử nghiệm bao gồm các thiết bị thử nghiệm OTDR, 3D, VFL, IL&RL
- Thương hiệu OEM có sẵn
- Tham gia triển lãm toàn cầu
Kiểm soát chất lượng
- Kiểm tra nguyên liệu thô đến
- Kiểm tra đầy đủ sau mỗi quy trình sản xuất
- Kiểm tra chất lượng sản xuất nửa
- Kiểm tra sản phẩm hoàn thành trước khi đóng gói
- Kiểm tra tại chỗ trước khi vận chuyển
Giao hàng
- Mẫu: 1-3 ngày làm việc
- Sản xuất hàng loạt: 3-7 ngày làm việc
- Tùy chọn đóng gói linh hoạt có sẵn
Câu hỏi thường gặp
Q1: Làm thế nào tôi có thể có được danh mục và danh sách giá của bạn?
A1: Vui lòng cung cấp email hoặc thông tin liên lạc của bạn thông qua trang web của chúng tôi để nhận danh mục và danh sách giá của chúng tôi.
Q2: Tôi có thể thương lượng giá không?
A2: Vâng, chúng tôi cung cấp giảm giá cho nhiều container tải hàng hóa hỗn hợp.
Q3: Chi phí vận chuyển sẽ bao nhiêu?
A3: Chi phí vận chuyển phụ thuộc vào kích thước và phương pháp vận chuyển. Chúng tôi cung cấp báo giá theo yêu cầu.
Q4: Tôi có thể ghé thăm nhà máy của bạn không?
A4: Vâng, nhà máy của chúng tôi nằm ở Thâm Quyến, Trung Quốc. Xin vui lòng liên hệ với chúng tôi để lên lịch hẹn.
Q5: Nếu có vấn đề về chất lượng với hàng hóa thì sao?
A5: Nếu vấn đề chất lượng phát sinh, xin vui lòng cung cấp hình ảnh cho bộ phận QC của chúng tôi để phân tích và giải quyết. Chúng tôi liên tục cải thiện quy trình chất lượng của chúng tôi.
Nếu bạn quan tâm đến sản phẩm của chúng tôi hoặc có bất kỳ câu hỏi nào, hãy tự do liên hệ với chúng tôi bất cứ lúc nào!
