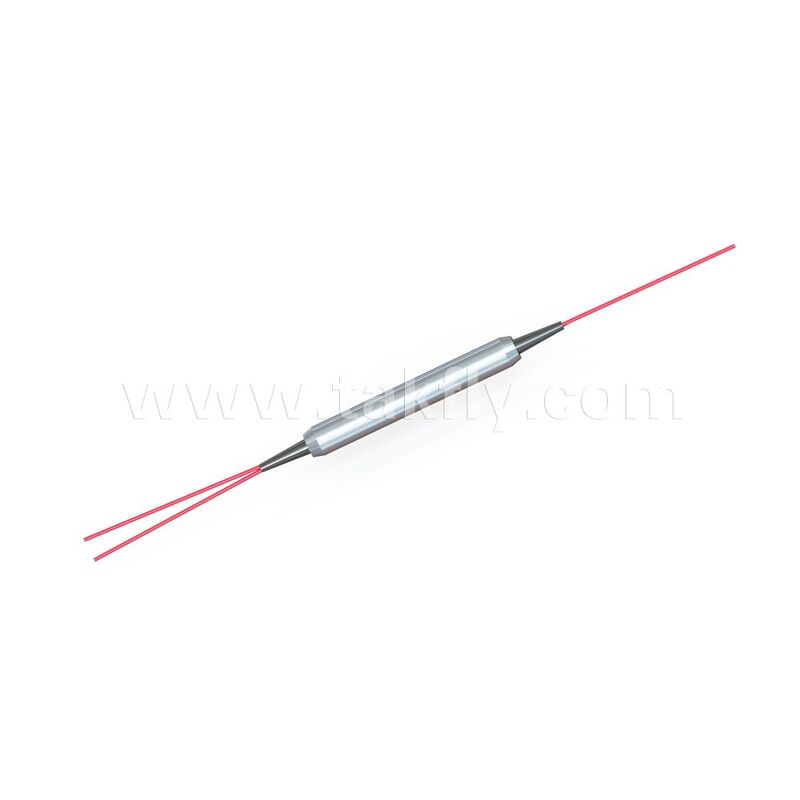

Isolator & WDM lai sợi quang duy trì phân cực (PM) cho Điện toán AI ICT
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | OEM |
| Chứng nhận: | ISO, CE RoHS |
| Số mô hình: | DF-PM-Isolator-WDM |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | USD90-160/pc |
| chi tiết đóng gói: | Hộp phồng rộp |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | T/T, Paypal |
| Khả năng cung cấp: | 1000 CÁI MỖI Tháng |
|
Thông tin chi tiết |
|||
| Tùy chỉnh: | Đúng | ||
|---|---|---|---|
| Làm nổi bật: | bộ cách ly sợi quang duy trì phân cực,Isolator PM WDM lai,Isolator sợi quang cho Điện toán AI ICT |
||
Mô tả sản phẩm
Sợi quang phân cực duy trì PM cách ly & WDM Hybrid cho tính toán AI ICT
PM cách ly & WDM Hybrid
PM Isolator & WDM Hybrid là một thành phần chuyên dụng tích hợp bộ cách ly quang và bộ ghép kênh quang WDM trong một gói nhỏ gọn. Sự kết hợp bộ cách ly cộng với bộ ghép kênh WDM này đặc biệt hữu ích cho thiết kế và ứng dụng bộ khuếch đại sợi quang pha tạp. Có hai loại bộ ghép kênh WDM: 1480nm/1550nm và 980nm/1550nm. Tín hiệu ở cửa sổ 1550nm trước tiên đi qua bộ cách ly và sau đó kết hợp với công suất laser bơm tại bộ ghép kênh WDM. Các giai đoạn trước của mạch quang được bảo vệ do cách ly quang học. Có sẵn các tùy chọn cách ly một giai đoạn và hai giai đoạn.
Sản phẩm này giảm chi phí tổng thể và đơn giản hóa cấu trúc hệ thống đồng thời mang lại hiệu suất và độ tin cậy được cải thiện.
Các tính năng chính
- Suy hao chèn thấp
- Suy hao phản xạ cao
- Tỷ lệ suy giảm cao
- Cách ly cao
- Độ ổn định và độ tin cậy cao
Sơ đồ cấu trúc
Thông số kỹ thuật
| Thông số | Đơn vị | Giá trị | |
|---|---|---|---|
| Giai đoạn | - | Một | Hai | Một | Hai | |
| Kênh tín hiệu | Dải bước sóng tín hiệu | nm | 1064±10 | 1550±15 |
| Suy hao chèn tối đa | dB | 2,6 | 3,8 | 0,9 | 1,0 | |
| Suy hao đảo chiều tín hiệu đỉnh điển hình, ở 23℃ | dB | 40 | 52 | 40 | 52 | |
| Suy hao đảo chiều tín hiệu tối thiểu, ở 23℃ | dB | 28 | 45 | 28 | 45 | |
| Cách ly tối thiểu (Com đến Pass @ bước sóng dải tham chiếu) | dB | 30 | |
| Tỷ lệ suy giảm tối thiểu ở 23℃ | dB | 20 | |
| Kênh phản xạ | Dải bước sóng | nm | 960~990 |
| Suy hao chèn tối đa | dB | 0,6 | |
| Cách ly tối thiểu (Com đến Tham chiếu @ bước sóng dải thông) | dB | 15 | |
| Tỷ lệ suy giảm tối thiểu ở 23℃ | dB | 18 | |
| Suy hao phản xạ tối thiểu | dB | 50 | |
| Độ ổn định nhiệt suy hao chèn tối đa | dB/℃ | 0,005 | |
| Công suất quang tối đa (CW) | mW | 300 | |
| Tải kéo tối đa | N | 5 | |
| Nhiệt độ hoạt động | ℃ | -5~+70 | |
| Nhiệt độ lưu trữ | ℃ | -40~+85 |
* Đối với thiết bị có đầu nối, IL cao hơn 0,3dB, RL thấp hơn 5dB và ER thấp hơn 2dB.
* Khóa đầu nối mặc định được căn chỉnh với trục chậm.
* Khóa đầu nối mặc định được căn chỉnh với trục chậm.
Ứng dụng
- Laser sợi quang
- Bộ khuếch đại sợi quang
- Thiết bị kiểm tra
