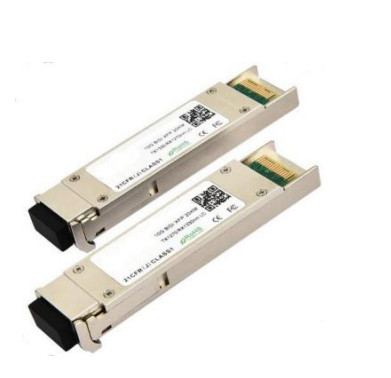

10Gbps Bi-Directional XFP Transceiver 20KM Reach Tx1270/Rx1330nm Tx1330/Rx1270nm
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | TK-Bxx92-3LCD20 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Thông tin chi tiết |
|||
| Tỉ lệ: | 50/50 | Bước sóng trung tâm: | 1450nm |
|---|---|---|---|
| Mất chèn: | ≤0,3dB | trọng lượng gói hàng: | 10g |
| Loại gói: | Sợi trần, ống rời 900um, cáp 2mm | bước sóng: | 1310nm |
| Căn chỉnh trục: | Trục chậm hoặc trục nhanh | Dải bước sóng: | 1310nm, 1550nm |
| Ứng dụng: | Hệ thống truyền thông quang học | tỷ lệ bộ chia: | 98/2 |
| nhiệt độ lưu trữ: | -40~+85℃ | số cổng: | 1X2 |
| Chiều dài sợi: | 1m | Sợi: | PM Corning sợi 980nm |
| Khả năng xử lý điện năng: | Năng lượng cao | ||
| Làm nổi bật: | Máy thu XFP hai chiều,20KM XFP Transceiver,10Gbps XFP Transceiver |
||
Mô tả sản phẩm
- TAKFLY XFP-TKBxx92-3LCD20 phù hợp với IEEE803.3ae 10Gbase-Bx. và khoảng cách truyền lên đến 20KM trên SMF.
- Mô-đun máy thu truyền bao gồm một bộ phát với bộ phát laser DFB 1270/ 1330nm,một bộ khuếch đại trước cảm biến 1330/ 1270nm tích hợp (IDP) được gắn trong đầu trang quang học và một IC hậu khuếch đại giới hạn. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
Đặc điểm
- Hỗ trợ tốc độ bit 9,95Gb / s đến 10,5Gb / s
- Dấu chân XFP có thể cắm nóng
-
Chiều dài liên kết tối đa 20KM với SMF
-
Máy phát laser DFB 1270/ 1330nm và Máy thu laser 1330/ 1270nm
-
Gói XFP MSA với đầu nối LC
-
Không cần đồng hồ tham chiếu
-
Hỗ trợ quay lại.
-
+3.3V, +1.8V nguồn điện
-
Phân hao năng lượng < 2W
-
Phù hợp với RoHS
-
Các chức năng chẩn đoán kỹ thuật số tích hợp
-
Phạm vi nhiệt độ từ 0 °C đến 70 °C
Ứng dụng
- 10GBASE-LR ở tốc độ 10,3125Gbps
- 10GBASE-LW ở tốc độ 9,953Gbps
- 10GBASE-BX 10G Ethernet
Đánh giá tối đa tuyệt đối
| Parameter | Biểu tượng | Khoảng phút. | Loại. | Tối đa. | Đơn vị | Lưu ý |
| Nhiệt độ lưu trữ | Ts | -40 | - | 85 | oC | |
| Độ ẩm môi trường lưu trữ | HA | 5 | - | 95 | % | |
| Độ ẩm tương đối hoạt động | RH | - | - | 85 | % | |
| Điện áp cung cấp điện | VCC | - 0.3 | - | 4 | V | |
| Điện áp đầu vào tín hiệu | VCC | Vcc-0.3 | - | Vcc+0.3 | V |
Điều kiện vận hành khuyến cáo
| Parameter | Biểu tượng | Khoảng phút. | Loại. | Tối đa. | Đơn vị | Lưu ý |
| Nhiệt độ hoạt động xung quanh | TA | 0 | - | 70 | oC | Không có luồng không khí |
| Điện áp cung cấp điện | VCC | 3.14 | 3.3 | 3.47 | V | |
| Dòng điện | ICC | - | - | 450 | mA | |
| Tỷ lệ dữ liệu | BR | 10.3125 | Gbps | |||
| Khoảng cách truyền | TD | 2 | - | 20 | km | Lưu ý (1) |
| Sợi ghép | Sợi một chế độ | ITU-T G.652 | ||||
Thông số kỹ thuật của máy phát
| Parameter | Biểu tượng | Chưa lâu. | Nhập. | Max. | Đơn vị | Lưu ý |
| Công suất phóng trung bình | Địa chỉ | -2 | - | 2 | dBm | |
| Trung bình năng lượng khởi động ((Laser Off) | F-POUT-OF |
- |
- |
- 30 | dBm | Lưu ý (1) |
| Phạm vi điều chế quang học | OMA | -3 | - | - | dBm | Lưu ý (1) |
| Phạm vi bước sóng trung tâm | λC | 1270/1330 | nm | |||
| Tỷ lệ ngăn chặn chế độ bên | SMSR | 30 | - | - | dB | |
| Phạm vi băng thông phổ ((-20dB) | σ | - | - | 1 | nm | |
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 3.5 | 6 | - | dB | Lưu ý (2) |
| Mặt nạ mắt đầu ra | Phù hợp với FC_PI_4 REV 7.0 | Lưu ý (2) | ||||
1) Điện quang được phát vào SMF
2) Được đo bằng mô hình thử nghiệm RPBS 2^31-1 @10.3125Gbs
Thông số kỹ thuật của máy thu
| Parameter | Biểu tượng | Khoảng phút. | Loại. | Tối đa. | Đơn vị | Lưu ý |
| Độ dài sóng quang đầu vào | λIN | 1330/1270 | nm | |||
| Độ nhạy của máy thu trung bình | Mã PIN | - | - | -14.4 | dBm | Lưu ý (1) |
| Năng lượng bão hòa đầu vào (tải quá tải) | PSAT | 0.5 | - | - | dBm | Lưu ý (1) |
| LOS khẳng định | PA | - 30 | - | - | dBm | |
| Mức đầu tư | PD | - | - | - 15 | dBm | |
| LOS - Hysteresis | PHys | 0.5 | - | 4 | dB |
1) Được đo bằng mô hình thử nghiệm RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
Đặc điểm giao diện điện
| Parameter | Biểu tượng | Khoảng phút. | Loại. | Tối đa. | Đơn vị | Lưu ý |
| Tổng dòng điện cung cấp | Icc | - | - | 350 | mA | |
| Máy phát | ||||||
| Điện áp đầu vào dữ liệu khác biệt | VDT | 120 | - | 820 | mVp-p | |
| Kháng dẫn đầu dẫn khác biệt | RIN | 85 | 100 | 115 | Ohm | |
| Trình phát lỗi đầu ra cao | VFaultH | 2.4 | - | Vcc | V | |
| Trình phát lỗi đầu ra thấp | VFaultL | - 0.3 | - | 0.8 | V | |
| Trình phát điện vô hiệu hóa điện áp cao | VDisH | 2 | - | Vcc+0.3 | V | |
| Khóa bộ phát điện Điện áp thấp | VDisL | - 0.3 | - | 0.8 | V | |
| Máy nhận | ||||||
| Điện áp đầu ra dữ liệu khác biệt | VDR | 300 | - | 850 | mVp-p | |
| Kháng thoát đường khác biệt | Đường đi | 80 | 100 | 120 | Ohm | |
| Máy thu LOS kéo lên kháng cự | RLOS | 4.7 | - | 10 | KOhm | |
| Thời gian xuất dữ liệu tăng / giảm | tr/tf | 20 | - | - | ps | |
| LOS Điện áp đầu ra cao | VLOSH | 2 | - | Vcc | V | |
| LOS Điện áp đầu ra thấp | VLOSL | - 0.3 | - | 0.4 | V | |
Đinh Mô tả
|
Đinh |
Lý luận |
Biểu tượng |
Tên / Mô tả |
Lưu ý |
| 1 | GND | Mô-đun mặt đất | 1 | |
| 2 | VEE5 | Tùy chọn 5.2 Cung cấp điện Không cần thiết | ||
| 3 | LVTTL-I | Mod-Desel | Module De-select; Khi giữ thấp cho phép mô-đun phản ứng với lệnh giao diện chuỗi 2 dây | |
| 4 | LVTTL-O | Ngắt. | Ngắt (bar); Chỉ ra sự hiện diện của một điều kiện quan trọng có thể được đọc qua giao diện dây 2 dây hàng loạt | 2 |
| 5 | LVTTL-I | TX_DIS | Trình phát vô hiệu hóa; nguồn laser của bộ phát tắt | |
| 6 | VCC5 | +5 Cung cấp điện | ||
| 7 | GND | Mô-đun mặt đất | 1 | |
| 8 | VCC3 | +3,3V nguồn cung cấp điện | ||
| 9 | VCC3 | +3,3V nguồn cung cấp điện | ||
| 10 | LVTTL-I | SCL | Đồng hồ giao diện hai dây hàng loạt | 2 |
| 11 | LVTTLI/O | SDA | Dòng dữ liệu giao diện hai dây nối tiếp | 2 |
| 12 | LVTTL-O | Mod_Abs |
Mô-đun vắng mặt; chỉ ra mô-đun không có mặt. module. |
2 |
| 13 | LVTTL-O | Mod_NR |
Module Not Ready; XGIGA định nghĩa nó là một OR logic giữa RX_LOS và mất khóa trong TX/RX. |
2 |
| 14 | LVTTL-O | RX_LOS | Chỉ báo mất tín hiệu của máy thu | 2 |
| 15 | GND | Mô-đun mặt đất | 1 | |
| 16 | GND | Mô-đun mặt đất | 1 | |
| 17 | CML-O | RD- | Máy thu dữ liệu ngược đầu ra | |
| 18 | CML-O | RD+ | Máy nhận không đảo ngược đầu ra dữ liệu | |
| 19 | GND | Mô-đun mặt đất | 1 | |
| 20 | VCC2 | +1.8V nguồn cung cấp Không cần thiết | ||
|
21 |
LVTTL-I |
P_Down/RST |
Điện xuống; Khi cao, đặt các mô-đun trong năng lượng thấp chế độ chờ và trên cạnh rơi của P_Down bắt đầu một thiết lập lại module |
|
| Reset; cạnh rơi bắt đầu một thiết lập lại hoàn toàn của mô-đun bao gồm giao diện hàng loạt 2 dây, tương đương với một chu kỳ điện. | ||||
| 22 | VCC2 | +1.8V nguồn cung cấp Không cần thiết | ||
| 23 | GND | Mô-đun mặt đất | 1 | |
| 24 | PECL-I | Chú ý: | Đồng hồ tham chiếu đầu vào không đảo ngược, AC kết nối trên bảng chủ Không cần thiết | 3 |
| 25 | PECL-I | Chú ý: | Nhập ngược đồng hồ tham chiếu, kết nối AC trên bảng chủ Không cần thiết | 3 |
| 26 | GND | Mô-đun mặt đất | 1 | |
| 27 | GND | Mô-đun mặt đất | 1 | |
| 28 | CML-I | TD- | Nhập dữ liệu đảo ngược của máy phát | |
| 29 | CML-I | TD+ | Nhập dữ liệu không đảo ngược của máy phát | |
| 30 | GND | Mô-đun mặt đất | 1 |
Ghi chú:
1) Đường mạch của mô-đun được tách biệt với đường nối khung của mô-đun trong mô-đun.
2) Mở bộ sưu tập; nên được kéo lên với 4,7k ≈ 10kohms trên bảng chủ với điện áp từ 3,15V đến 3,6V.
3) Một đầu vào đồng hồ tham chiếu không được yêu cầu bởi XFP-10GER. Nếu có, nó sẽ bị bỏ qua.
Khối khuyến cáo Vòng mạch
Khung bản Kích thước
Tuân thủ quy định
| Tính năng | Ghi chú | Hiệu suất |
| Phân tích điện tĩnh (ESD) | IEC/EN 61000-4-2 | Phù hợp với các tiêu chuẩn |
| Sự can thiệp điện từ (EMI) |
FCC Phần 15 lớp B EN 55022 lớp B (CISPR 22A) |
Phù hợp với các tiêu chuẩn |
| An toàn mắt bằng laser | FDA 21CFR 1040.10IEC/EN 60825-1, 2 | Sản phẩm laser lớp 1 |
| Nhận dạng thành phần | IEC/EN 60950, UL | Phù hợp với các tiêu chuẩn |
| ROHS | 2002/95/EC | Phù hợp với các tiêu chuẩn |
| EMC | EN61000-3 | Phù hợp với các tiêu chuẩn |
Chức năng chẩn đoán kỹ thuật số
Các máy thu TAKFLY TK-B3524-3LCD2 hỗ trợ giao thức liên lạc hàng loạt 2 dây như được xác định trong SFP MSA. Nó rất gần gũi với E2PROM được xác định trong tiêu chuẩn GBIC,với cùng một thông số kỹ thuật điện.
ID hàng loạt SFP tiêu chuẩn cung cấp quyền truy cập vào thông tin nhận dạng mô tả khả năng của bộ thu, giao diện tiêu chuẩn, nhà sản xuất và thông tin khác.
Ngoài ra, máy thu SFP TAKFLY cung cấp một giao diện giám sát chẩn đoán kỹ thuật số nâng cao độc đáo, cho phép truy cập thời gian thực vào các thông số hoạt động của thiết bị như nhiệt độ máy thu,dòng bias laserNó cũng xác định một hệ thống phức tạp của báo động và báo hiệu cảnh báo,cảnh báo người dùng cuối khi các thông số hoạt động cụ thể nằm ngoài phạm vi bình thường được thiết lập tại nhà máy.
SFP MSA xác định một bản đồ bộ nhớ 256 byte trong E2PROM có thể truy cập qua một giao diện chuỗi 2 dây tại địa chỉ 8bit 1010000X (A0h).Giao diện giám sát chẩn đoán kỹ thuật số sử dụng địa chỉ 8 bit 1010001X (A2h), vì vậy bản đồ bộ nhớ ID hàng loạt ban đầu được xác định vẫn không thay đổi.và do đó hoàn toàn tương thích với cả đặc tả GBIC và Hiệp định đa nguồn SFP.
Thông tin hoạt động và chẩn đoán được theo dõi và báo cáo bởi Bộ điều khiển Transceiver Chẩn đoán kỹ thuật số (DDTC) bên trong máy thu, được truy cập thông qua giao diện chuỗi 2 dây.Khi giao thức hàng loạt được kích hoạt, tín hiệu đồng hồ hàng loạt (SCL, Mod Def 1) được tạo bởi máy chủ. Các đồng hồ cạnh tích cực vào bộ thu SFP vào những phần của E2PROM không được bảo vệ ghi.Các đồng hồ cạnh âm dữ liệu từ máy thu SFP. Tín hiệu dữ liệu hàng loạt (SDA, Mod Def 2) là hai chiều để truyền dữ liệu hàng loạt.
Máy chủ sử dụng SDA kết hợp với SCL để đánh dấu sự khởi đầu và kết thúc của kích hoạt giao thức hàng loạt.Các bộ nhớ được tổ chức dưới dạng một loạt các từ dữ liệu 8-bit có thể được giải quyết riêng lẻ hoặc theo trình tựChẩn đoán kỹ thuật số cho TK-B3524-3LCD2 được hiệu chỉnh bên trong theo mặc định.
