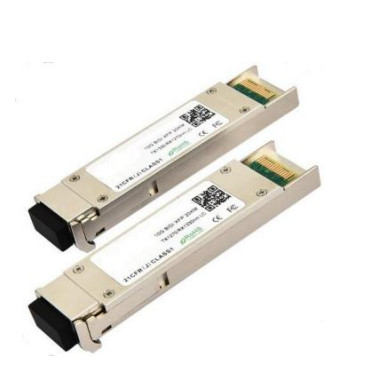

10Gbps XFP Bi-Directional Transceiver, 60KM Reach Tx1270/1330nm / Rx1330/1270 nm
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | TK-Bxx92-3LCD60 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Thông tin chi tiết |
|||
| Tỉ lệ: | 50/50 | Bước sóng trung tâm: | 1450nm |
|---|---|---|---|
| Mất chèn: | ≤0,3dB | trọng lượng gói hàng: | 10g |
| Loại gói: | Sợi trần, ống rời 900um, cáp 2mm | bước sóng: | 1310nm |
| Căn chỉnh trục: | Trục chậm hoặc trục nhanh | Dải bước sóng: | 1310nm, 1550nm |
| Ứng dụng: | Hệ thống truyền thông quang học | tỷ lệ bộ chia: | 98/2 |
| nhiệt độ lưu trữ: | -40~+85℃ | số cổng: | 1X2 |
| Chiều dài sợi: | 1m | Sợi: | PM Corning sợi 980nm |
| Khả năng xử lý điện năng: | Năng lượng cao | ||
| Làm nổi bật: | 1330nm XFP Bi-Directional Transceiver,60KM XFP Bi-Directional Transceiver,10Gbps XFP Bi-Directional Transceiver |
||
Mô tả sản phẩm
- TAKFLY XFP-TKBxx92-3LCD60 phù hợp với IEEE803.3ae 10Gbase-Bx. và khoảng cách truyền lên đến 60km trên SMF.
-
The transceiver module comprises a transmitter with a 1270/ 1330nm DFB laser transmitter and the receiver section consists of a APD photodiode integrated with a TIA Transmitter and receiver are separate within a wide temperature range of 0℃ to +70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
Đặc điểm
- Hỗ trợ tốc độ bit 9,95Gb / s đến 10,5Gb / s
- Dấu chân XFP có thể cắm nóng
-
Chiều dài liên kết tối đa 60KM với SMF
-
Máy phát laser DFB 1270/ 1330nm và Máy thu laser 1330/ 1270nm
-
Gói XFP MSA với đầu nối LC
-
Không cần đồng hồ tham chiếu
-
Hỗ trợ quay lại.
-
+3.3V, +1.8V nguồn điện
-
Phân hao năng lượng < 2W
-
Phù hợp với RoHS
-
Các chức năng chẩn đoán kỹ thuật số tích hợp
-
Phạm vi nhiệt độ từ 0 °C đến 70 °C
Ứng dụng
- 10GBASE-ER 10G Ethernet ở tốc độ 10,3125Gbps
- 10GBASE-EW 10G Ethernet ở tốc độ 9,953Gbps
- 1200-SM-LL-L 1-0G Fiber Channel ở tốc độ 10.51875Gbps
Đánh giá tối đa tuyệt đối
| Parameter | Biểu tượng | Khoảng phút. | Loại. | Tối đa. | Đơn vị | Lưu ý |
| Nhiệt độ lưu trữ | T | -40 | - | 85 | oC | |
| Độ ẩm môi trường lưu trữ | HA | 5 | - | 95 | % | |
| Độ ẩm tương đối hoạt động | RH | - | - | 85 | % | |
| Điện áp cung cấp điện | VCC | - 0.3 | - | 4 | V | |
| Điện áp đầu vào tín hiệu | VCC | Vcc-0.3 | - | Vcc+0.3 | V |
Điều kiện vận hành khuyến cáo
| Parameter | Biểu tượng | Khoảng phút. | Loại. | Tối đa. | Đơn vị | Lưu ý |
| Nhiệt độ hoạt động xung quanh | TA | 0 | - | 70 | oC | Không có luồng không khí |
| Điện áp cung cấp điện | VCC | 3.14 | 3.3 | 3.47 | V | |
| Dòng điện | ICC | - | - | 450 | mA | |
| Tỷ lệ dữ liệu | BR | 10.3125 | Gbps | |||
| Khoảng cách truyền | TD | 2 | - | 60 | km | Lưu ý (1) |
| Sợi ghép | Sợi một chế độ | ITU-T G.652 | ||||
Thông số kỹ thuật của máy phát
| Parameter | Biểu tượng | Chưa lâu. | Nhập. | Max. | Đơn vị | Lưu ý |
| Công suất phóng trung bình | Địa chỉ | 2 | - | 6 | dBm | |
| Trung bình năng lượng khởi động ((Laser Off) | F-POUT-OF |
- |
- |
- 30 | dBm | Lưu ý (1) |
| Phạm vi điều chế quang học | OMA | -3 | - | - | dBm | Lưu ý (1) |
| Phạm vi bước sóng trung tâm | λC | 1270/1330 | nm | |||
| Tỷ lệ ngăn chặn chế độ bên | SMSR | 30 | - | - | dB | |
| Phạm vi băng thông phổ ((-20dB) | σ | - | - | 1 | nm | |
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 3.5 | 6 | - | dB | Lưu ý (2) |
| Mặt nạ mắt đầu ra | Phù hợp với FC_PI_4 REV 7.0 | Lưu ý (2) | ||||
1) Điện quang được phát vào SMF
2) Được đo bằng mô hình thử nghiệm RPBS 2^31-1 @10.3125Gbs
Thông số kỹ thuật của máy thu
| Parameter | Biểu tượng | Khoảng phút. | Loại. | Tối đa. | Đơn vị | Lưu ý |
| Độ dài sóng quang đầu vào | λIN | 1330/1270 | nm | |||
| Độ nhạy của máy thu trung bình | Mã PIN | - | - | - 20 | dBm | Lưu ý (1) |
| Năng lượng bão hòa đầu vào (tải quá tải) | PSAT | 0.5 | - | - | dBm | Lưu ý (1) |
| LOS khẳng định | PA | - 30 | - | - | dBm | |
| Mức đầu tư | PD | - | - | - 25 | dBm | |
| LOS - Hysteresis | PHys | 0.5 | - | 4 | dB |
1) Được đo bằng mô hình thử nghiệm RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
Đặc điểm giao diện điện
| Parameter | Biểu tượng | Khoảng phút. | Loại. | Tối đa. | Đơn vị | Lưu ý |
| Tổng dòng điện cung cấp | Icc | - | - | 350 | mA | |
| Máy phát | ||||||
| Điện áp đầu vào dữ liệu khác biệt | VDT | 120 | - | 820 | mVp-p | |
| Kháng dẫn đầu dẫn khác biệt | RIN | 85 | 100 | 115 | Ohm | |
| Trình phát lỗi đầu ra cao | VFaultH | 2.4 | - | Vcc | V | |
| Trình phát lỗi đầu ra thấp | VFaultL | - 0.3 | - | 0.8 | V | |
| Trình phát điện vô hiệu hóa điện áp cao | VDisH | 2 | - | Vcc+0.3 | V | |
| Khóa bộ phát điện Điện áp thấp | VDisL | - 0.3 | - | 0.8 | V | |
| Máy nhận | ||||||
| Điện áp đầu ra dữ liệu khác biệt | VDR | 300 | - | 850 | mVp-p | |
| Kháng thoát đường khác biệt | Đường đi | 80 | 100 | 120 | Ohm | |
| Máy thu LOS kéo lên kháng cự | RLOS | 4.7 | - | 10 | KOhm | |
| Thời gian xuất dữ liệu tăng / giảm | tr/tf | 20 | - | - | ps | |
| LOS Điện áp đầu ra cao | VLOSH | 2 | - | Vcc | V | |
| LOS Điện áp đầu ra thấp | VLOSL | - 0.3 | - | 0.4 | V | |
Đinh Mô tả
|
Đinh |
Lý luận |
Biểu tượng |
Tên / Mô tả |
Lưu ý |
| 1 | GND | Mô-đun mặt đất | 1 | |
| 2 | VEE5 | Tùy chọn 5.2 Cung cấp điện Không cần thiết | ||
| 3 | LVTTL-I | Mod-Desel | Module De-select; Khi giữ thấp cho phép mô-đun phản ứng với lệnh giao diện chuỗi 2 dây | |
| 4 | LVTTL-O | Ngắt. | Ngắt (bar); Chỉ ra sự hiện diện của một điều kiện quan trọng có thể được đọc qua giao diện dây 2 dây hàng loạt | 2 |
| 5 | LVTTL-I | TX_DIS | Trình phát vô hiệu hóa; nguồn laser của bộ phát tắt | |
| 6 | VCC5 | +5 Cung cấp điện | ||
| 7 | GND | Mô-đun mặt đất | 1 | |
| 8 | VCC3 | +3,3V nguồn cung cấp điện | ||
| 9 | VCC3 | +3,3V nguồn cung cấp điện | ||
| 10 | LVTTL-I | SCL | Đồng hồ giao diện hai dây hàng loạt | 2 |
| 11 | LVTTLI/O | SDA | Dòng dữ liệu giao diện hai dây nối tiếp | 2 |
| 12 | LVTTL-O | Mod_Abs | Mô-đun vắng mặt; chỉ ra mô-đun không có mặt. | 2 |
| 13 | LVTTL-O | Mod_NR | Module Not Ready; XGIGA xác định nó là một OR logic giữa RX_LOS và Loss of Lock trong TX/RX. | 2 |
| 14 | LVTTL-O | RX_LOS | Chỉ báo mất tín hiệu của máy thu | 2 |
| 15 | GND | Mô-đun mặt đất | 1 | |
| 16 | GND | Mô-đun mặt đất | 1 | |
| 17 | CML-O | RD- | Máy thu dữ liệu ngược đầu ra | |
| 18 | CML-O | RD+ | Máy nhận không đảo ngược đầu ra dữ liệu | |
| 19 | GND | Mô-đun mặt đất | 1 | |
| 20 | VCC2 | +1.8V nguồn cung cấp Không cần thiết | ||
|
21 |
LVTTL-I |
P_Down/RST |
Điện xuống; Khi cao, đặt mô-đun trong chế độ chờ năng lượng thấp và trên cạnh giảm của P_Down bắt đầu một mô-đun thiết lập lại | |
| Reset; cạnh rơi bắt đầu một thiết lập lại hoàn toàn của mô-đun bao gồm giao diện hàng loạt 2 dây, tương đương với một chu kỳ điện. | ||||
| 22 | VCC2 | +1.8V nguồn cung cấp Không cần thiết | ||
| 23 | GND | Mô-đun mặt đất | 1 | |
| 24 | PECL-I | Chú ý: | Đồng hồ tham chiếu đầu vào không đảo ngược, AC kết nối trên bảng chủ Không cần thiết | 3 |
| 25 | PECL-I | Chú ý: | Nhập ngược đồng hồ tham chiếu, kết nối AC trên bảng chủ Không cần thiết | 3 |
| 26 | GND | Mô-đun mặt đất | 1 | |
| 27 | GND | Mô-đun mặt đất | 1 | |
| 28 | CML-I | TD- | Nhập dữ liệu đảo ngược của máy phát | |
| 29 | CML-I | TD+ | Nhập dữ liệu không đảo ngược của máy phát | |
| 30 | GND | Mô-đun mặt đất | 1 |
Ghi chú:
1) Đường mạch của mô-đun được tách biệt với đường nối khung của mô-đun trong mô-đun.
2) Mở bộ sưu tập; nên được kéo lên với 4,7k ≈ 10kohms trên bảng chủ với điện áp từ 3,15V đến 3,6V.
3) Một đầu vào đồng hồ tham chiếu không được yêu cầu bởi XFP-10GER. Nếu có, nó sẽ bị bỏ qua.
Khối khuyến cáo Vòng mạch
Khung bản Kích thước
Tuân thủ quy định
| Tính năng | Ghi chú | Hiệu suất |
| Phân tích điện tĩnh (ESD) | IEC/EN 61000-4-2 | Phù hợp với các tiêu chuẩn |
| Sự can thiệp điện từ (EMI) |
FCC Phần 15 lớp B EN 55022 lớp B (CISPR 22A) |
Phù hợp với các tiêu chuẩn |
| An toàn mắt bằng laser | FDA 21CFR 1040.10IEC/EN 60825-1, 2 | Sản phẩm laser lớp 1 |
| Nhận dạng thành phần | IEC/EN 60950, UL | Phù hợp với các tiêu chuẩn |
| ROHS | 2002/95/EC | Phù hợp với các tiêu chuẩn |
| EMC | EN61000-3 | Phù hợp với các tiêu chuẩn |
