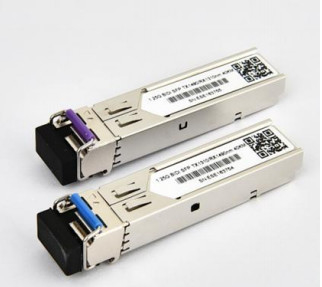

Bộ thu phát hai chiều SFP 1,25Gbps, 20KM Reach Tx1310nm/Rx1490nm
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | TK-Bxx92-3LCD20 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Thông tin chi tiết |
|||
| Tỉ lệ: | 50/50 | Bước sóng trung tâm: | 1450nm |
|---|---|---|---|
| Mất chèn: | ≤0,3dB | trọng lượng gói hàng: | 10g |
| Loại gói: | Sợi trần, ống rời 900um, cáp 2mm | bước sóng: | 1310nm |
| Căn chỉnh trục: | Trục chậm hoặc trục nhanh | Dải bước sóng: | 1310nm, 1550nm |
| Ứng dụng: | Hệ thống truyền thông quang học | tỷ lệ bộ chia: | 98/2 |
| nhiệt độ lưu trữ: | -40~+85℃ | số cổng: | 1X2 |
| Chiều dài sợi: | 1m | Sợi: | PM Corning sợi 980nm |
| Khả năng xử lý điện năng: | Năng lượng cao | ||
| Làm nổi bật: | Tx1310nm/Rx1490nm SFP Bi-Directional Transceiver,1.25Gbps SFP Bi-Directional Transceiver,20km Reach SFP Bi-Directional Transceiver |
||
Mô tả sản phẩm
- Các máy thu SFP-BIDI là các mô-đun hiệu suất cao, chi phí hiệu quả hỗ trợ tốc độ dữ liệu kép 1,25Gbps/1,0625Gbps và khoảng cách truyền 20KM với SMF.
- Máy thu gồm ba phần: một máy phát laser FP, một photovoltaic PIN tích hợp với một bộ khuếch đại tiền trở (TIA) và đơn vị điều khiển MCU.Tất cả các mô-đun đáp ứng các yêu cầu an toàn laser lớp I.
- Các máy thu phát tương thích với SFP Multi-Source Agreement (MSA) và SFF-8472.
Đặc điểm
- Tỷ lệ truyền dữ liệu kép hoạt động 1,25Gbps/1,063Gbps
- Laser FP 1310nm và máy dò ảnh PIN cho truyền 20KM
- Phù hợp với SFP MSA và SFF-8472 với thùng LC đơn giản
- Giám sát chẩn đoán kỹ thuật số: hiệu chuẩn nội bộ hoặc hiệu chuẩn bên ngoài
- Tương thích với SONET OC-24-LR-1
- Phù hợp với RoHS
- +3,3V nguồn điện đơn
- Phạm vi nhiệt độ phòng vận hành: 0 °C đến +70 °C (thương mại) /-40 °C đến +85 °C (thương nghiệp)
Ứng dụng
- Gigabit Ethernet
- Kênh sợi
- Chuyển sang giao diện Switch
- Ứng dụng nền nền chuyển đổi
- Giao diện Router/Server
- Các hệ thống truyền quang khác
Mô-đun Khóa Biểu đồ
Toàn thể Tối đa Đánh giá
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị | Trọng tài. |
| Năng lượng cung cấp tối đa | Vcc | - 0.5 | 4.7 | V | ||
| Nhiệt độ lưu trữ | TS | -40 | 85 | °C | ||
| Nhiệt độ hoạt động của trường hợp | TOP | 0 | 70 | °C |
Máy điện Đặc điểm(TOP = 0 đến 70 °C, VCC = 3,15 đến 3,60V)
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị | Trọng tài. |
| Điện áp cung cấp | Vcc | 3.15 | 3.3 | 3.6 | V | |
| Dòng cung cấp | Icc | 185 | 280 | mA | ||
| Máy phát | ||||||
| Kháng tỏa khác biệt đầu vào | Rin | 100 | Ω | 1 | ||
| Đổi nhập dữ liệu kết thúc duy nhất | Vin,pp | 250 | 1200 | mV | ||
| Giao truyền điện áp tắt | VD | Vcc13 | Vcc | V | ||
| truyền điện áp kích hoạt | VEN | Bò | Vee + 0.8 | V | 2 | |
| Giao thông Khóa thời gian khẳng định | 10 | chúng ta | ||||
| Máy nhận | ||||||
| Đổi đầu ra dữ liệu kết thúc duy nhất | Vout,pp. | 250 | 800 | mV | 3 | |
| Thời gian tăng đầu ra dữ liệu | tr | 100 | 175 | ps | 4 | |
| Thời gian xuất dữ liệu | tf | 100 | 175 | ps | 4 | |
| Lỗi của LOS | lỗi VLOS | Vcc05 | VccHOST | V | 5 | |
| LOS bình thường | Tiêu chuẩn VLOS | Bò | Vee+0.5 | V | 5 | |
| Phản ứng điện từ chối | PSR | 100 | mVpp | 6 | ||
Ghi chú:
- Kết nối trực tiếp với các chân đầu vào dữ liệu TX.
- Hoặc mở mạch.
- Trong 100 ohm kết thúc khác biệt.
- 20 80 %
- Loss Of Signal là LVTTL. Logic 0 cho thấy hoạt động bình thường; logic 1 cho thấy không có tín hiệu được phát hiện.
- Độ nhạy của máy thu phù hợp với điều chế xoang nguồn điện từ 20 Hz đến 1,5 MHz đến giá trị được chỉ định được áp dụng thông qua mạng lọc nguồn điện được khuyến cáo.
Máy điện Nhập / Sản lượng Đặc điểm
| Parameter | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Lưu ý | |
| Sự thay đổi điện áp đầu vào | 120 | 820 | mVpp | 1 | |||
|
Tx Khóa đầu vào |
H | HIV | 2.0 | Vcc+0.3 |
V |
||
| L | VIL | 0 | 0.8 | ||||
|
Tx Khả năng lỗi |
H | VOH | 2.0 | Vcc+0.3 |
V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
| Sự khác biệt đầu vào. | Zin | 100 | Ω | ||||
| Parameter | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Lưu ý | |
| Sự khác biệt trong chuyển động điện áp đầu ra | 340 | 650 | 800 | mVpp | 3 | ||
|
Rx LOS Output |
H | VOH | 2.0 | Vcc+0.3 | V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
Ghi chú:
1. TD +/- được kết nối AC bên trong với kết thúc chênh lệch 100Ω bên trong mô-đun.
2. Tx Fault và Rx LOS là đầu ra bộ sưu tập mở, nên được kéo lên với kháng cự 4,7k đến 10kΩ trên bảng chủ.
3. RD +/- đầu ra được kết nối AC bên trong, và nên được kết thúc với 100Ω (sự khác biệt) tại người dùng SERDES
Hình ảnh Đặc điểm
Máy phát
| Parameter | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Lưu ý |
| Độ dài sóng hoạt động | λC | 1260 | 1310 | 1360 | nm | |
| Năng lượng đầu ra (được bật) | Po | - 9 | -3 | dBm | 1 | |
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 10 | dB | 1 | ||
| Độ rộng quang phổ RMS | Δλ | 4 | nm | |||
| Thời gian tăng / giảm (20% ~ 80%) | Tr/Tf | 0.26 | ps | 2 | ||
| Mặt nạ mắt đầu ra | Telcordia GR-253-CORE và ITU-T G.957 tương thích | |||||
1. Đo ở 2 ^ 23-1 NRZ PRBS mô hình
2. Định nghĩa mặt nạ mắt truyền
| Parameter | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Lưu ý |
| Độ dài sóng hoạt động | 1470 | 1510 | nm | |||
| Nhạy cảm | Psen | - 22 | dBm | 1 | ||
| Min. quá tải | Pimax | -3 | dBm | |||
| LOS khẳng định | Bố | - 36 | dBm | |||
| Mức giá phải trả | Pd | - 24 | dBm | 2 | ||
| LOS Hysteresis | Pd-Pa | 0.5 | 6 | dB |
1. Được đo với nguồn ánh sáng 1310nm (1490nm), ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ.
2. Khi LOS được xóa, đầu ra dữ liệu RX +/- là đầu ra tín hiệu.
Đinh Định nghĩa và Chức năng
| Mã PIN | Tên | Chức năng | Chú ý |
| 1 | VeeT | Địa điểm Tx | |
| 2 | Tầm lỗi Tx | Chứng chỉ lỗi Tx, đầu ra máy thu mở, hoạt động H | 1 |
| 3 | Tắt Tx | LVTTL đầu vào, kéo bên trong, Tx vô hiệu hóa trên H | 2 |
| 4 | MOD-DEF2 | Dữ liệu đầu vào / đầu ra giao diện nối tiếp 2 dây (SDA) | 3 |
| 5 | MOD-DEF1 | Đầu vào đồng hồ giao diện chuỗi 2 dây (SCL) | 3 |
| 6 | MOD-DEF0 | Mô hình chỉ số hiện tại | 3 |
| 7 | Chọn tỷ lệ | Không kết nối. | |
| 8 | LOS | Rx mất tín hiệu, đầu ra bộ sưu tập mở, hoạt động | 4 |
| 9 | VeeR | Rx đất | |
| 10 | VeeR | Rx đất | |
| 11 | VeeR | Rx đất | |
| 12 | RD- | Quay lại dữ liệu nhận được ra | 5 |
| 13 | RD+ | Nhận dữ liệu ra | 5 |
| 14 | VeeR | Rx đất | |
| 15 | VccR | Rx nguồn cung cấp điện | |
| 16 | VccT | Nguồn cung cấp điện Tx | |
| 17 | VeeT | Địa điểm Tx | |
| 18 | TD+ | Gửi dữ liệu | 6 |
| 19 | TD- | Giao thông ngược | 6 |
| 20 | VeeT | Địa điểm Tx |
Ghi chú:
- Khi cao, đầu ra này cho thấy lỗi laser của một số loại. thấp cho thấy hoạt động bình thường. và nên được kéo lên với một kháng cự 4.7 ¢ 10KΩ trên bảng chủ.
- TX disable là một đầu vào được sử dụng để tắt đầu ra quang học của máy phát. Nó được kéo lên bên trong mô-đun với một điện trở 4,7 10KΩ.8, < 2.0V): Không xác định cao (2.0V ~ Vcc + 0.3V): Máy phát bị vô hiệu hóa Mở: Máy phát bị vô hiệu hóa
- Mod-Def 0,1,2. Đây là các chân định nghĩa mô-đun. Chúng nên được kéo lên với một kháng cự 4,7K 10KΩ trên bảng chủ. Điện áp kéo lên phải là VccT hoặc VccR.
- Mod-Def 0 đã được nối đất bởi các mô-đun để chỉ ra rằng các mô-đun có mặt Mod-Def 1 là dòng đồng hồ của hai dây nối tiếp giao diện cho ID hàng loạt
- Mod-Def 2 là dòng dữ liệu của hai dây nối tiếp giao diện cho ID hàng loạt
- Khi cao, đầu ra này cho thấy mất tín hiệu (LOS).
- RD +/-: Đây là đầu ra máy thu khác biệt. Chúng là các đường khác biệt 100Ω kết nối AC nên được kết thúc với 100Ω (sự khác biệt) tại SERDES người dùng.Các kết nối AC được thực hiện bên trong mô-đun và do đó không cần thiết trên bảng chủ.
- TD +/-: Đây là các đầu vào truyền dẫn khác biệt. Chúng là các đường khác biệt kết nối AC với kết thúc khác biệt 100Ω bên trong mô-đun.Các kết nối AC được thực hiện bên trong mô-đun và do đó không cần thiết trên bảng chủ.
Số Chẩn đoán Chức năng
Các máy thu TAKFLY TK-B3424-3LCD20 hỗ trợ giao thức liên lạc hàng loạt 2 dây như được xác định trong SFP MSA. Nó rất gần gũi với E2PROM được xác định trong tiêu chuẩn GBIC,với cùng một thông số kỹ thuật điện.
ID hàng loạt SFP tiêu chuẩn cung cấp quyền truy cập vào thông tin nhận dạng mô tả khả năng của bộ thu, giao diện tiêu chuẩn, nhà sản xuất và thông tin khác.
Ngoài ra, máy thu SFP TAKFLY cung cấp một giao diện giám sát chẩn đoán kỹ thuật số nâng cao độc đáo, cho phép truy cập thời gian thực vào các thông số hoạt động của thiết bị như nhiệt độ máy thu,dòng bias laserNó cũng xác định một hệ thống phức tạp của báo động và báo hiệu cảnh báo,cảnh báo người dùng cuối khi các thông số hoạt động cụ thể nằm ngoài phạm vi bình thường được thiết lập tại nhà máy.
SFP MSA xác định một bản đồ bộ nhớ 256 byte trong E2PROM có thể truy cập qua một giao diện chuỗi 2 dây tại địa chỉ 8bit 1010000X (A0h).Giao diện giám sát chẩn đoán kỹ thuật số sử dụng địa chỉ 8 bit 1010001X (A2h), vì vậy bản đồ bộ nhớ ID hàng loạt ban đầu được xác định vẫn không thay đổi.và do đó hoàn toàn tương thích với cả đặc tả GBIC và Hiệp định đa nguồn SFP.
Thông tin hoạt động và chẩn đoán được theo dõi và báo cáo bởi Bộ điều khiển Transceiver Chẩn đoán kỹ thuật số (DDTC) bên trong máy thu, được truy cập thông qua giao diện chuỗi 2 dây.Khi giao thức hàng loạt được kích hoạt, tín hiệu đồng hồ hàng loạt (SCL, Mod Def 1) được tạo bởi máy chủ. Các đồng hồ cạnh tích cực vào bộ thu SFP vào những phần của E2PROM không được bảo vệ ghi.Các đồng hồ cạnh âm dữ liệu từ máy thu SFP. Tín hiệu dữ liệu hàng loạt (SDA, Mod Def 2) là hai chiều để truyền dữ liệu hàng loạt. Máy chủ sử dụng SDA kết hợp với SCL để đánh dấu sự khởi đầu và kết thúc của kích hoạt giao thức hàng loạt.Các bộ nhớ được tổ chức dưới dạng một loạt các từ dữ liệu 8-bit có thể được giải quyết riêng lẻ hoặc theo trình tựChẩn đoán kỹ thuật số cho TK-B3424-3LCD20 được hiệu chỉnh bên trong theo mặc định.
Thông thường Giao diện Vòng mạch
Gói Kích thước
Quy định Tuân thủ
| Tính năng | Ghi chú | Hiệu suất |
| Phân tích điện tĩnh (ESD) | IEC/EN 61000-4-2 | Phù hợp với các tiêu chuẩn |
| Sự can thiệp điện từ (EMI) | FCC Phần 15 lớp B EN 55022 lớp B (CISPR 22A) | Phù hợp với các tiêu chuẩn |
| An toàn mắt bằng laser | FDA 21CFR 1040.10IEC/EN 60825-1, 2 | Sản phẩm laser lớp 1 |
| Nhận dạng thành phần | IEC/EN 60950, UL | Phù hợp với các tiêu chuẩn |
| ROHS | 2002/95/EC | Phù hợp với các tiêu chuẩn |
| EMC | EN61000-3 | Phù hợp với các tiêu chuẩn |
