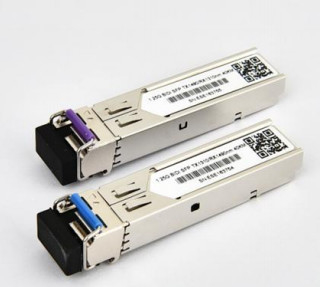

Bộ thu phát hai chiều SFP 1,25Gbps, 40KM Reach Tx1310nm/Rx1490nm
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | TK-Bxx92-3LCD20 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Thông tin chi tiết |
|||
| Tỉ lệ: | 50/50 | Bước sóng trung tâm: | 1450nm |
|---|---|---|---|
| Mất chèn: | ≤0,3dB | trọng lượng gói hàng: | 10g |
| Loại gói: | Sợi trần, ống rời 900um, cáp 2mm | bước sóng: | 1310nm |
| Căn chỉnh trục: | Trục chậm hoặc trục nhanh | Dải bước sóng: | 1310nm, 1550nm |
| Ứng dụng: | Hệ thống truyền thông quang học | tỷ lệ bộ chia: | 98/2 |
| nhiệt độ lưu trữ: | -40~+85℃ | số cổng: | 1X2 |
| Chiều dài sợi: | 1m | Sợi: | PM Corning sợi 980nm |
| Khả năng xử lý điện năng: | Năng lượng cao | ||
| Làm nổi bật: | 40KM Reach SFP Bi-Directional Transceiver,1.25Gbps SFP Bi-Directional Transceiver,Tx1310nm/Rx1490nm SFP Bi-Directional Transceiver |
||
Mô tả sản phẩm
- Bộ thu phát SFP-BIDI là các mô-đun hiệu suất cao, tiết kiệm chi phí hỗ trợ tốc độ dữ liệu kép 1,25Gbps/1,0625Gbps và khoảng cách truyền 40KM với SMF.
- Bộ thu phát bao gồm ba phần: bộ phát laser DFB, điốt quang PIN được tích hợp với bộ tiền khuếch đại trở kháng chuyển đổi (TIA) và bộ điều khiển MCU. Tất cả các mô-đun đều đáp ứng các yêu cầu về an toàn laser loại I.
- Bộ thu phát tương thích với Thỏa thuận đa nguồn SFP (MSA) và SFF-8472. Để biết thêm thông tin, vui lòng tham khảo SFP MSA.
Đặc trưng
- Tốc độ dữ liệu kép hoạt động ở tốc độ 1,25Gbps/1,063Gbps
- Bộ tách sóng quang PIN và laser DFB 1310nm để truyền 40KM
- Tuân thủ SFP MSA và SFF-8472 với ổ cắm LC đơn giản
- Giám sát chẩn đoán kỹ thuật số: Hiệu chuẩn bên trong hoặc Hiệu chuẩn bên ngoài
- Tương thích với SONET OC-24-LR-1
- Tương thích với RoHS
- + Nguồn điện đơn 3,3V
- Phạm vi nhiệt độ trường hợp vận hành: 0 °C đến +70 °C (Thương mại) / -40 °C đến +85 °C (Công nghiệp)
Ứng dụng
- Gigabit Ethernet
- Kênh sợi quang
- Chuyển sang giao diện Switch
- Ứng dụng bảng nối đa năng đã chuyển đổi
- Giao diện bộ định tuyến/máy chủ
- Hệ thống truyền dẫn quang khác
mô-đun Khối Sơ đồ
tuyệt đối Tối đa Xếp hạng
| tham số | Biểu tượng | tối thiểu | gõ | Tối đa | Đơn vị | Tham chiếu |
| Điện áp cung cấp tối đa | Vcc | -0,5 | 4,7 | V. | ||
| Nhiệt độ bảo quản | TS | -40 | 85 | °C | ||
| Trường hợp nhiệt độ hoạt động | ĐỨNG ĐẦU | 0 | 70 | °C |
Điện Đặc trưng(TOP = 0 đến 70oC, VCC = 3,15 đến 3,60Volt)
| tham số | Biểu tượng | tối thiểu | gõ | Tối đa | Đơn vị | Tham chiếu |
| Điện áp cung cấp | Vcc | 3,15 | 3.3 | 3.6 | V. | |
| Cung cấp hiện tại | Icc | 185 | 280 | ma | ||
| Máy phát | ||||||
| Trở kháng vi sai đầu vào | Rin | 100 | Ω | 1 | ||
| Xoay đầu vào dữ liệu kết thúc đơn | Vin,pp | 250 | 1200 | mV | ||
| Truyền điện áp vô hiệu hóa | VD | Vcc–1.3 | Vcc | V. | ||
| Truyền điện áp cho phép | VEN | Vee | Ve+ 0,8 | V. | 2 | |
| Truyền Vô hiệu hóa thời gian xác nhận | 10 | chúng ta | ||||
| Người nhận | ||||||
| Xoay đầu ra dữ liệu kết thúc đơn | Vout,pp | 250 | 800 | mV | 3 | |
| Thời gian tăng đầu ra dữ liệu | tr | 100 | 175 | ps | 4 | |
| Thời gian giảm đầu ra dữ liệu | tf | 100 | 175 | ps | 4 | |
| Lỗi LOS | lỗi VLOS | Vcc–0,5 | VccHOST | V. | 5 | |
| LOS bình thường | Định mức VLOS | Vee | Vee+0,5 | V. | 5 | |
| Từ chối cung cấp điện | PSR | 100 | mVpp | 6 |
Ghi chú:
- Được kết nối trực tiếp với các chân đầu vào dữ liệu TX. AC được ghép nối sau đó
- Hoặc hở mạch.
- Vào 100 ohms chấm dứt vi sai.
- 20 – 80 %
- Mất tín hiệu là LVTTL. Logic 0 cho biết hoạt động bình thường; logic 1 cho biết không phát hiện thấy tín hiệu nào.
- Độ nhạy của máy thu tuân thủ điều chế hình sin của nguồn điện từ 20 Hz đến 1,5 MHz lên đến giá trị được chỉ định được áp dụng thông qua mạng lọc nguồn điện được khuyến nghị.
Điện đầu vào / đầu ra Đặc trưng
| tham số | Biểu tượng | Tối thiểu. | gõ | Tối đa. | Đơn vị | Ghi chú | |
| Khác biệt. dao động điện áp đầu vào | 120 | 820 | mVpp | 1 | |||
|
Tx Tắt đầu vào |
H | VIH | 2.0 | Vcc+0,3 |
V. |
||
| L | VIL | 0 | 0,8 | ||||
|
Đầu ra lỗi Tx |
H | VOH | 2.0 | Vcc+0,3 |
V. |
2 |
|
| L | VOL | 0 | 0,8 | ||||
| Khác biệt đầu vào Trở kháng | Zin | 100 | Ω | ||||
| tham số | Biểu tượng | Tối thiểu. | gõ | Tối đa. | Đơn vị | Ghi chú | |
| Khác biệt. dao động điện áp đầu ra | 340 | 650 | 800 | mVpp | 3 | ||
|
Đầu ra Rx LOS |
H | VOH | 2.0 | Vcc+0,3 | V. |
2 |
|
| L | VOL | 0 | 0,8 | ||||
Ghi chú:
1. TD+/- được ghép nối AC bên trong với đầu cuối vi sai 100Ω bên trong mô-đun.
2. Tx Fault và Rx LOS là các đầu ra cực thu mở, cần được kéo lên bằng điện trở 4,7k đến 10kΩ trên bo mạch chủ. Kéo điện áp lên giữa 2.0V và Vcc+0.3V.
3. Các đầu ra RD+/- được ghép nối AC bên trong và phải được kết thúc bằng 100Ω (vi sai) tại SERDES người dùng
Quang học Đặc trưng
Máy phát
| tham số | Biểu tượng | Tối thiểu. | gõ | Tối đa. | Đơn vị | Ghi chú |
| Bước sóng hoạt động | λC | 1260 | 1310 | 1360 | bước sóng | |
| Công suất đầu ra trung bình (Đã bật) | Po | -5 | 0 | dBm | 1 | |
| Tỷ lệ tuyệt chủng | phòng cấp cứu | 10 | dB | 1 | ||
| Độ rộng phổ RMS | Δλ | 4 | bước sóng | |||
| Thời gian tăng/giảm (20%~80%) | Tr/Tf | 0,26 | ps | 2 | ||
| Mặt nạ mắt đầu ra | Tương thích Telcordia GR-253-CORE và ITU-T G.957 | |||||
1. Đo ở mẫu 2^23-1 NRZ PRBS
2. Định nghĩa mặt nạ mắt truyền
| tham số | Biểu tượng | Tối thiểu. | gõ | Tối đa. | Đơn vị | Ghi chú |
| Bước sóng hoạt động | 1470 | 1510 | bước sóng | |||
| Độ nhạy | bút | -24 | dBm | 1 | ||
| Tối thiểu. quá tải | Pimax | -3 | dBm | |||
| Khẳng định LOS | Pa | -36 | dBm | |||
| LOS Hủy xác nhận | Pd | -30 | dBm | 2 | ||
| Độ trễ LOS | Pd-Pa | 0,5 | 6 | dB |
1. Đo bằng nguồn sáng 1310nm (1490nm), ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ.
2. Khi LOS được hủy xác nhận, đầu ra dữ liệu RX+/- là đầu ra tín hiệu.
Ghim định nghĩa Và Chức năng
| GHIM | Tên | Chức năng | Ghi chú | |
| 1 | VeeT | mặt đất Tx | ||
| 2 | Lỗi Tx | Chỉ báo lỗi Tx, Đầu ra Collector mở, hoạt động “H” | 1 | |
| 3 | Tắt Tx | Đầu vào LVTTL, kéo lên bên trong, Tx bị tắt trên “H” | 2 | |
| 4 | MOD-DEF2 | Đầu vào/đầu ra dữ liệu giao diện nối tiếp 2 dây (SDA) | 3 | |
| 5 | MOD-DEF1 | Đầu vào đồng hồ giao diện nối tiếp 2 dây (SCL) | 3 | |
| 6 | MOD-DEF0 | Chỉ báo hiện tại của mẫu | 3 | |
| 7 | Chọn tỷ lệ | Không có kết nối | ||
| 8 | LOS | Mất tín hiệu Rx, Đầu ra Collector mở, hoạt động “H” | 4 | |
| 9 | VeeR | mặt đất Rx | ||
| 10 | VeeR | mặt đất Rx | ||
| 11 | VeeR | mặt đất Rx | ||
| 12 | RD- | Đảo ngược dữ liệu nhận được | 5 | |
| 13 | RD+ | Đã nhận được dữ liệu | 5 | |
| 14 | VeeR | mặt đất Rx | ||
| 15 | VccR | cung cấp điện Rx | ||
| 16 | VccT | cung cấp điện TX | ||
| 17 | VeeT | mặt đất Tx | ||
| 18 | TD+ | Truyền dữ liệu vào | 6 | |
| 19 | TD- | Dữ liệu truyền nghịch đảo trong | 6 | |
| 20 | VeeT | mặt đất Tx |
Ghi chú:
- Khi ở mức cao, đầu ra này cho biết một loại lỗi laser nào đó. Thấp cho thấy hoạt động bình thường. Và nên kéo lên bằng điện trở 4,7 – 10KΩ trên bo mạch chủ.
- Tắt TX là đầu vào được sử dụng để tắt đầu ra quang của máy phát. Nó được kéo lên trong mô-đun với điện trở 4,7 – 10KΩ. Các trạng thái của nó là:
Thấp (0 – 0,8V): Máy phát bật (>0,8, < 2,0V): Không xác định
Cao (2.0V~Vcc+0.3V): Bộ phát bị vô hiệu hóa Mở: Bộ phát bị vô hiệu hóa
Mod-Def 0,1,2. Đây là các chân định nghĩa mô-đun. Chúng nên được kéo lên bằng điện trở 4,7K – 10KΩ trên bo mạch chủ. Điện áp kéo lên phải là VccT hoặc VccR.
Mod-Def 0 đã được nối đất bởi mô-đun để chỉ ra rằng mô-đun này hiện diện. Mod-Def 1 là đường xung nhịp của giao diện nối tiếp hai dây cho ID nối tiếp
Mod-Def 2 là dòng dữ liệu của giao diện nối tiếp hai dây cho ID nối tiếp
Khi ở mức cao, đầu ra này biểu thị mất tín hiệu (LOS). Thấp cho thấy hoạt động bình thường.
RD+/-: Đây là đầu ra của máy thu vi sai. Chúng là các đường vi sai 100Ω được ghép nối AC và phải được kết thúc bằng 100Ω (vi sai) tại SERDES người dùng. Việc ghép nối AC được thực hiện bên trong mô-đun và do đó không cần thiết trên bo mạch chủ.
TD+/-: Đây là các đầu vào máy phát vi sai. Chúng là các đường vi sai được ghép nối AC với đầu cuối vi sai 100Ω bên trong mô-đun. Việc ghép nối AC được thực hiện bên trong mô-đun và do đó không cần thiết trên bo mạch chủ.
Điện tử Chẩn đoán Chức năng
Bộ thu phát TAKFLY TK-B3424-3LCD40 hỗ trợ giao thức truyền thông nối tiếp 2 dây như được xác định trong SFP MSA. Nó có liên quan rất chặt chẽ với E2PROM được xác định trong tiêu chuẩn GBIC, có cùng thông số kỹ thuật điện.
ID nối tiếp SFP tiêu chuẩn cung cấp quyền truy cập vào thông tin nhận dạng mô tả khả năng của bộ thu phát, giao diện tiêu chuẩn, nhà sản xuất và thông tin khác.
Ngoài ra, bộ thu phát TAKFLY SFP cung cấp giao diện giám sát chẩn đoán kỹ thuật số nâng cao độc đáo, cho phép truy cập thời gian thực vào các thông số vận hành của thiết bị như nhiệt độ bộ thu phát, dòng điện phân cực laser, công suất quang truyền đi, công suất quang nhận được và điện áp cung cấp của bộ thu phát. Nó cũng xác định một hệ thống cờ báo động và cảnh báo phức tạp, cảnh báo người dùng cuối khi các thông số vận hành cụ thể nằm ngoài phạm vi bình thường do nhà máy đặt.
SFP MSA xác định bản đồ bộ nhớ 256 byte trong E2PROM có thể truy cập được qua giao diện nối tiếp 2 dây tại địa chỉ 8 bit 1010000X (A0h). Giao diện giám sát chẩn đoán kỹ thuật số sử dụng địa chỉ 8 bit 1010001X (A2h), do đó bản đồ bộ nhớ ID nối tiếp được xác định ban đầu vẫn không thay đổi. Giao diện giống hệt và do đó hoàn toàn tương thích ngược với cả Đặc tả GBIC và Thỏa thuận đa nguồn SFP.
Thông tin vận hành và chẩn đoán được giám sát và báo cáo bởi Bộ điều khiển thu phát chẩn đoán kỹ thuật số (DDTC) bên trong bộ thu phát, được truy cập thông qua giao diện nối tiếp 2 dây. Khi giao thức nối tiếp được kích hoạt, tín hiệu đồng hồ nối tiếp (SCL, Mod Def 1) được máy chủ tạo ra. Đồng hồ cạnh dương dữ liệu vào bộ thu phát SFP vào các phân đoạn của E2PROM không được bảo vệ ghi. Dữ liệu xung nhịp cạnh âm từ bộ thu phát SFP. Tín hiệu dữ liệu nối tiếp (SDA, Mod Def 2) là hai chiều để truyền dữ liệu nối tiếp. Máy chủ sử dụng SDA kết hợp với SCL để đánh dấu điểm bắt đầu và kết thúc quá trình kích hoạt giao thức nối tiếp. Bộ nhớ được sắp xếp dưới dạng một chuỗi các từ dữ liệu 8 bit có thể được xử lý riêng lẻ hoặc tuần tự. Chẩn đoán kỹ thuật số cho TK-B3424-3LCD40 được hiệu chỉnh nội bộ theo mặc định.
Đặc trưng Giao diện Mạch
Bưu kiện Kích thước
quy định Sự tuân thủ
| Tính năng | Thẩm quyền giải quyết | Hiệu suất | |
| Phóng tĩnh điện (ESD) | IEC/EN 61000-4-2 | Tương thích với tiêu chuẩn | |
| Nhiễu điện từ (EMI) | FCC Phần 15 Loại B EN 55022 Loại B (CISPR 22A) | Tương thích với tiêu chuẩn | |
| An toàn cho mắt bằng Laser | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Sản phẩm laser loại 1 | |
| Nhận dạng thành phần | IEC/EN 60950, UL | Tương thích với tiêu chuẩn | |
| ROHS | 2002/95/EC | Tương thích với tiêu chuẩn | |
| EMC | EN61000-3 | Tương thích với tiêu chuẩn | |
