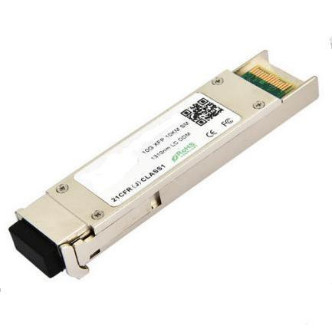

• Bộ thu quang XFP 10Gbps 1310nm với khoảng cách truyền 10KM và gói 10g nhẹ
Bộ thu quang XFP 10Gbps 1310nm với khoảng cách truyền 10KM và gói 10g nhẹ

Bộ thu quang XFP 10Gbps 1310nm với khoảng cách truyền 10KM và gói 10g nhẹ

Thông tin chi tiết sản phẩm:

Nguồn gốc: Quảng Đông, THÂM QUYẾN
Hàng hiệu: TAKFLY
Chứng nhận: CE,ROHS,REACH,ISO9001,ISO14001
Số mô hình: XFP-TK1392-LC10

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 bức ảnh
Giá bán: US$0.01 ~ US$1200/PC
Thời gian giao hàng: 3-7 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Tỉ lệ: 50/50 Bước sóng trung tâm: 1450nm
Mất chèn: ≤0,3dB trọng lượng gói hàng: 10g
Loại gói: Sợi trần, ống rời 900um, cáp 2mm bước sóng: 1310nm
Căn chỉnh trục: Trục chậm hoặc trục nhanh Dải bước sóng: 1310nm, 1550nm
Ứng dụng: Hệ thống truyền thông quang học tỷ lệ bộ chia: 98/2
nhiệt độ lưu trữ: -40~+85℃ số cổng: 1X2
Chiều dài sợi: 1m Sợi: PM Corning sợi 980nm
Khả năng xử lý điện năng: Năng lượng cao
Làm nổi bật:

Bộ thu quang XFP 10KM

,

Bộ thu quang XFP 1310nm

,

10Gbps XFP quang thu

Mô tả sản phẩm

Mô tả

  • Các máy thu nhỏ TAKFLY XFP-TK1392-LC20 Small Form Factor 10 G (XFP) phù hợp với XFP Multi-Source Agreement (MSA) Specification hiện tại1.Chúng phù hợp với 10-Gigabit Ethernet 10GBASE-LR/LW theo IEEE 802Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua một giao diện chuỗi 2 dây, như được chỉ định trong XFP MSA.Máy phát là phù hợp với RoHS và không có chì theo Chỉ thị 2002/95/EC3.

Đặc điểm

  • Dấu chân XFP có thể cắm nóng
  • Hỗ trợ tốc độ bit 9,95Gb / s đến 11,3Gb / s
  • Chế độ XFI Loopback
  • Phù hợp với RoHS-6 (không có chì)
  • Phân hao điện < 1,5W
  • Phạm vi nhiệt độ vỏ: -5 °C đến 70 °C
  • Chiều dài liên kết tối đa 20km
  • Laser DFB 1310nm không làm mát
  • Bộ kết nối LC Full Duplex
  • Không cần đồng hồ tham chiếu
  • Các chức năng chẩn đoán kỹ thuật số tích hợp

  • Cơ chế trả tiền bảo lãnh tiêu chuẩn

Ứng dụng

  1. 10GBASE-LR/LW 10G Ethernet
  2. 10G Fiber Channel
  3. SONET OC-192 SR-1 SDH STM I-64.

Toàn thể Tối đa Đánh giá

Parameter   Biểu tượng Khoảng phút Loại Tối đa Đơn vị
Năng lượng cung cấp tối đa   Vcc3 - 0.5   4.0 V
Nhiệt độ lưu trữ   TS -40   85 °C
Nhiệt độ hoạt động của trường hợp   Ttrường hợp - 5   70 °C



Máy điện Đặc điểm(TOP = -5 đến 70°C, VCC3 = 3,13 đến 3,45 Volt)

Parameter Biểu tượng Khoảng phút Loại Tối đa Đơn vị Trọng tài.
Điện áp cung cấp #2 Vcc3 3.13   3.45 V
Nguồn cung cấp hiện tại Vcc3 Icc3     450 mA

Tổng công suất của module

P

     1.5 W 1
Máy phát
Kháng tỏa khác biệt đầu vào Rin   100   Ω 2
Đổi nhập dữ liệu kết thúc duy nhất Vin,pp 120   820 mV
Giao truyền điện áp tắt VD 2.0   Vcc V 3
truyền điện áp kích hoạt VEN

GND



GND + 0.8

 V
Giao thông Khóa thời gian khẳng định       10 chúng ta
Máy nhận
Đổi đầu ra dữ liệu kết thúc duy nhất Vout,pp. 340 650 850 mV 4
Thời gian tăng đầu ra dữ liệu tr     38 ps 5
Thời gian xuất dữ liệu tf     38 ps 5
Lỗi của LOS lỗi VLOS Vcc05   VccHOST V 6
LOS bình thường Tiêu chuẩn VLOS

GND



GND+0.5

 V 6
Phản ứng điện từ chối PSR         7

Ghi chú:

  1. Giá trị công suất tổng thể tối đa được chỉ định trong phạm vi nhiệt độ và điện áp đầy đủ.
  2. Sau khi kết nối AC bên trong.
  3. Hoặc mở mạch.
  4. Trong 100 ohm kết thúc khác biệt.
  5. Đây là các giá trị không lọc 20-80%
  6. Mất tín hiệu là bộ sưu tập mở để được kéo lên với một kháng cự 4,7k 10kohm đến 3,15 3,6V. Logic 0 cho thấy hoạt động bình thường; logic 1 cho thấy không có tín hiệu được phát hiện.
  7. Theo phần 2.7.1. trong đặc tả XFP MSA1.

Đặc điểm quang học(TOP = -5 đến 70°C, VCC3 = 3,13 đến 3,45 Volt)

Máy phát
Parameter Biểu tượng Chưa lâu. Loại Max. Đơn vị Trọng tài.

Công suất quang trung bình

P

-2



3

dBm



Độ dài sóng quang học

λ

 1290 1310 1330

nm



Tỷ lệ ức chế chế độ bên

SSRmin

 30

dB



Tỷ lệ biến mất quang học

Phòng cấp cứu

 3.2

dB



Hình phạt cho người truyền và phân tán

TDP

     2

dB



Công suất khởi động trung bình của máy phát

P

     - 30

dBm



Tx Jitter

Tiêu chuẩn



Theo yêu cầu 802.3ae



Tiếng ồn tương đối

RIN

     -130

dB/Hz


Máy nhận
Parameter Biểu tượng Chưa lâu. Loại Max. Đơn vị Lưu ý

Độ nhạy của máy thu

RSENS

     - 15 dBm 1

Năng lượng bão hòa đầu vào (tải quá tải)

Psat

 0.5     dBm

Phạm vi bước sóng

λC

 1270   1610 nm

Độ phản xạ của máy thu

Rrx

     - 15 dB

Mức đầu tư

LOS

     - 22 dBm
LOS khẳng định

LOS

 - 30     dBm

LOS Hysteresis

   0.5   4 dB

Ghi chú:

Được đo với ER tồi tệ nhất; BER<10- 12@ 10,3Gbps, 2311 PRBS.


Đặt pin

Bộ thu quang XFP 10Gbps 1310nm với khoảng cách truyền 10KM và gói 10g nhẹ 0


Bộ thu quang XFP 10Gbps 1310nm với khoảng cách truyền 10KM và gói 10g nhẹ 1

Bộ thu quang XFP 10Gbps 1310nm với khoảng cách truyền 10KM và gói 10g nhẹ 2



Thông số kỹ thuật chung

Bộ thu quang XFP 10Gbps 1310nm với khoảng cách truyền 10KM và gói 10g nhẹ 3

Chức năng chẩn đoán kỹ thuật số

Theo định nghĩa của XFP MSA1, Các máy thu XFP cung cấp các chức năng chẩn đoán kỹ thuật số thông qua giao diện chuỗi 2 dây cho phép truy cập thời gian thực vào các thông số hoạt động sau:

  1. Nhiệt độ máy thu
  2. Dòng bias laser
  3. Năng lượng quang truyền
  4. Năng lượng quang nhận được
  5. Điện áp cung cấp máy thu

Nó cũng cung cấp một hệ thống báo động và cảnh báo phức tạp, có thể được sử dụng để cảnh báo người dùng cuối khi các thông số hoạt động cụ thể nằm ngoài phạm vi bình thường được thiết lập tại nhà máy.



Các thông tin hoạt động và chẩn đoán được theo dõi và báo cáo bởi một bộ điều khiển máy phát tín hiệu chẩn đoán kỹ thuật số (DDTC) bên trong máy phát tín hiệu,được truy cập thông qua giao diện hàng loạt 2 dâyKhi giao thức hàng loạt được kích hoạt, tín hiệu đồng hồ hàng loạt (pin SCL) được tạo bởi máy chủ.Các đồng hồ cạnh tích cực dữ liệu vào máy thu XFP vào những phần của bản đồ bộ nhớ của nó mà không được bảo vệ ghi. Biên âm đồng hồ dữ liệu từ máy thu XFP. Tín hiệu dữ liệu hàng loạt (pin SDA) là hai chiều để truyền dữ liệu hàng loạt.Máy chủ sử dụng SDA kết hợp với SCL để đánh dấu sự khởi đầu và kết thúc của kích hoạt giao thức hàng loạtCác bộ nhớ được tổ chức dưới dạng một loạt các từ dữ liệu 8 bit có thể được giải quyết riêng lẻ hoặc theo trình tự.Giao diện hàng loạt 2 dây cung cấp truy cập theo thứ tự hoặc ngẫu nhiên đến các tham số 8 bit, địa chỉ từ 000h đến địa chỉ tối đa của bộ nhớ.



Thông số kỹ thuật cơ khí

Máy thu XFP của TAKFLY tuân thủ các kích thước được xác định bởi Hiệp định đa nguồn XFP (MSA).

Bộ thu quang XFP 10Gbps 1310nm với khoảng cách truyền 10KM và gói 10g nhẹ 4

XFP Transceiver (kích thước bằng mm)



Các khuyến nghị về bố trí PCB và Bezel

Bộ thu quang XFP 10Gbps 1310nm với khoảng cách truyền 10KM và gói 10g nhẹ 5



XFP Host Board Mechanical Layout (Cách đo bằng mm)

Bộ thu quang XFP 10Gbps 1310nm với khoảng cách truyền 10KM và gói 10g nhẹ 6



XFP Chi tiết Host Board Layout cơ học (kích thước bằng mm)

Bộ thu quang XFP 10Gbps 1310nm với khoảng cách truyền 10KM và gói 10g nhẹ 7



Tuân thủ quy định

Bộ thu quang XFP 10Gbps 1310nm với khoảng cách truyền 10KM và gói 10g nhẹ 8
