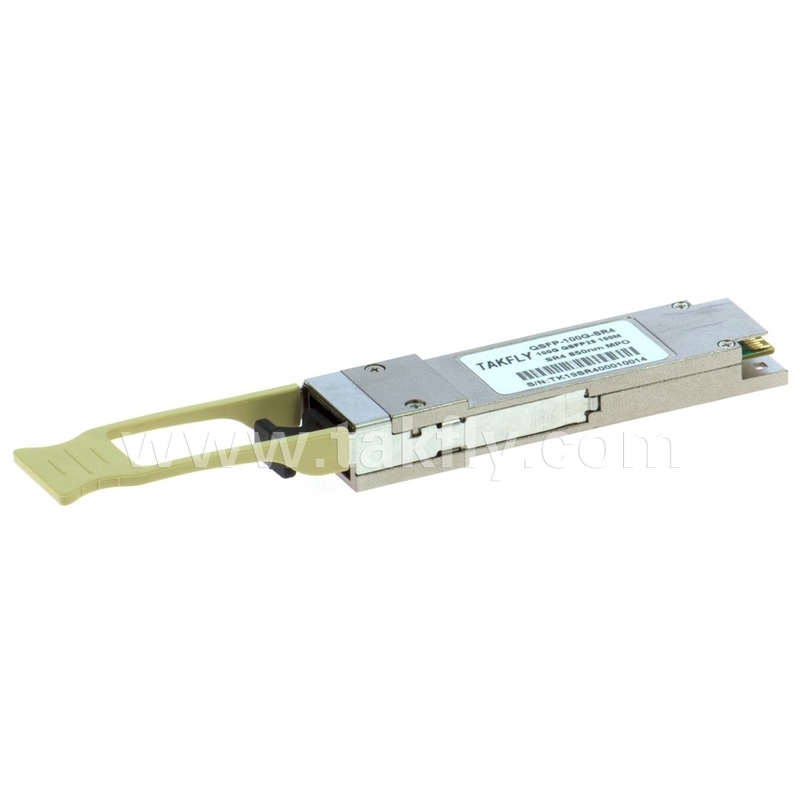

• 100Gbps QSFP28 SR4 850nm 100m MPO với DDM Transceiver Tối đa 27.952 Gbps Tỷ lệ dữ liệu mỗi kênh
100Gbps QSFP28 SR4 850nm 100m MPO với DDM Transceiver Tối đa 27.952 Gbps Tỷ lệ dữ liệu mỗi kênh

100Gbps QSFP28 SR4 850nm 100m MPO với DDM Transceiver Tối đa 27.952 Gbps Tỷ lệ dữ liệu mỗi kênh

Thông tin chi tiết sản phẩm:

Nguồn gốc: Quảng Đông, THÂM QUYẾN
Hàng hiệu: TAKFLY
Chứng nhận: CE,ROHS,REACH,ISO9001,ISO14001
Số mô hình: TKQS28-100G-SR4

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 bức ảnh
Giá bán: US$0.01 ~ US$1200/PC
Thời gian giao hàng: 3-7 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Tỉ lệ: 50/50 Bước sóng trung tâm: 1450nm
Mất chèn: ≤0,3dB trọng lượng gói hàng: 10g
Loại gói: Sợi trần, ống rời 900um, cáp 2mm bước sóng: 1310nm
Căn chỉnh trục: Trục chậm hoặc trục nhanh Dải bước sóng: 1310nm, 1550nm
Ứng dụng: Hệ thống truyền thông quang học tỷ lệ bộ chia: 98/2
nhiệt độ lưu trữ: -40~+85℃ số cổng: 1X2
Chiều dài sợi: 1m Sợi: PM Corning sợi 980nm
Khả năng xử lý điện năng: Năng lượng cao
Làm nổi bật:

100M QSFP28 SR4 Transceiver

,

Bộ thu truyền 100Gbps QSFP28 SR4

,

850nm QSFP28 SR4 Transceiver

Mô tả sản phẩm

Mô tả
  • TKQS28-100G-SR4được thiết kế để sử dụng trong các liên kết 100 Gigabit mỗi giây qua sợi đa chế độ. Chúng phù hợp với QSFP28 MSA và IEEE 802.3bm
  • Các phần truyền quang của máy thu phát kết hợp một 4-channel VCSEL (Vertical Cavity Vùng bề mặt phát ra laser) mảng, một bộ đệm đầu vào 4 kênh và trình điều khiển laser, màn hình chẩn đoán, kiểm soát và các khối thiên vị.giao diện điều khiển kết hợp một Two Wire Serial interface của tín hiệu đồng hồ và dữ liệu. Các màn hình chẩn đoán cho sự thiên vị VCSEL, nhiệt độ mô-đun,tNăng lượng quang phát ra,Điện áp và điện áp cung cấp được nhận được được thực hiện và kết quả có sẵn thông qua giao diện TWS. Các ngưỡng báo động và cảnh báo được thiết lập cho các thuộc tính được theo dõi.Các dấu hiệu được thiết lập và gián đoạn được tạo khi các thuộc tính nằm ngoài ngưỡngCác lá cờ cũng được thiết lập và gián đoạn được tạo ra cho sự mất tín hiệu đầu vào (LOS) và tình trạng lỗi máy phát.Tất cả các lá cờ được khóa và sẽ vẫn được đặt ngay cả khi điều kiện bắt đầu khóa xóa và hoạt động tiếp tục. Tất cả các sự gián đoạn có thể được che giấu và cờ được đặt lại bằng cách đọc đăng ký cờ thích hợp.Phát hiện lỗi hoặc tắt kênh thông qua giao diện TWS sẽ vô hiệu hóa kênh. Tình trạng, báo động / cảnh báo và thông tin lỗi có sẵn thông qua giao diện TWS.
  • Phần máy thu quang của máy thu kết hợp một mảng pin photodiode 4 kênh, mảng TIA 4 kênh, bộ đệm đầu ra 4 kênh, màn hình chẩn đoán và các khối điều khiển và thiên vị.Các màn hình chẩn đoán cho sức mạnh đầu vào quang học được thực hiện và kết quả có sẵn thông qua giao diện TWS. Các ngưỡng báo động và cảnh báo được thiết lập cho các thuộc tính được giám sát. Các cờ được đặt và gián đoạn được tạo ra khi các thuộc tính nằm ngoài ngưỡng.Các lá cờ cũng được thiết lập và gián đoạn được tạo ra để mất tín hiệu đầu vào quang học (LOS). Tất cả các cờ được khóa và sẽ vẫn được đặt ngay cả khi điều kiện khởi động cờ xóa và hoạt động tiếp tục.Tất cả các sự gián đoạn có thể được che giấu và cờ được đặt lại khi đọc đăng ký cờ thích hợp. Các đầu ra điện sẽ tắt để mất tín hiệu đầu vào (trừ khi tắt là vô hiệu hóa) và kênh vô hiệu hóa thông qua giao diện TWS.Thông tin tình trạng và báo động/cảnh báo có sẵn thông qua giao diện TWS.

Đặc điểm

ØTối đa 27.952 Gbps Tỷ lệ dữ liệu mỗi kênh

ØĐộ dài liên kết tối đa là 100m liên kết trên sợi OM3 đa chế độ

ØCông nghệ VCSEL độ tin cậy cao 850nm

ØMáy cắm điện nóng

ØChẩn đoán kỹ thuật số phù hợp với SFF-8436

ØPhù hợp với QSFP28 MSA

ØPhạm vi nhiệt độ hoạt động:0°C đến 70°C

ØPhân hao năng lượng < 2,5 W


Ứng dụng

ØTrung tâm dữ liệu

ØInfiniband QDR

ØKênh sợi


Tiêu chuẩn

ØPhù hợp với IEEE 802.3 bm

ØPhù hợp với SFF-8436

ØPhù hợp với RoHS.


Toàn thể Tối đa Đánh giá

Parameter

Biểu tượng

Chưa lâu.

Nhập.

Max.

Đơn vị

Lưu ý

Nhiệt độ lưu trữ

T

-40

-

85

oC



Độ ẩm tương đối

RH

5

-

95

%



Điện áp cung cấp điện

VCC

- 0.3

-

4

V



Điện áp đầu vào tín hiệu



Vcc-0.3

-

Vcc+0.3

V



Điều kiện vận hành khuyến cáo

Parameter

Biểu tượng

Chưa lâu.

Nhập.

Max.

Đơn vị

Lưu ý

Nhiệt độ hoạt động của trường hợp

Tcase

0

-

70

oC

Không có luồng không khí

Điện áp cung cấp điện

VCC

3.14

3.3

3.46

V



Dòng điện

ICC

-



750

mA



Tỷ lệ dữ liệu

BR



25.78125



Gbps

Mỗi kênh

Khoảng cách truyền

TD



-

100

m

OM3 Quỹ tiền tệ



Thông số kỹ thuật điện

Parameter

Biểu tượng

Khoảng phút

Loại

Tối đa

Đơn vị

Nôt

Điện áp cung cấp

Vcc

3.14

3.3

3.46

V



Dòng cung cấp

Icc





750

mA



Máy phát

Kháng tỏa khác biệt đầu vào

Rin



100



Ω

1

 Biến đổi dữ liệu đầu vào

Vin,pp

180



1000

mV



Độ dung nạp điện áp đầu vào một đầu

VinT

- 0.3



4.0

V



Máy nhận

Biến đổi dữ liệu đầu ra

Vout,pp.

300



850

mV

2

Điện áp đầu ra một đầu



- 0.3



4.0

V



Ghi chú:

1.Kết nối trực tiếp với các chân đầu vào dữ liệu TX.

2.Trong 100Ω ohm kết thúc khác biệt.


Đặc điểm quang học

Parameter

Biểu tượng

Khoảng phút

Loại

Tối đa

Đơn vị

Nôt

Máy phát

Độ dài sóng trung tâm

λ0

840



860

nm



Công suất khởi động trung bình mỗi làn đường



- Tám.4



2.4

dBm



Phạm vi quang phổ (RMS)

σ





0.6

nm



Tỷ lệ biến mất quang học

Phòng cấp cứu

2





dB



Hình phạt cho máy phát và phân tán trên mỗi làn đường

TDP





4.3

dB



Khả năng dung nạp lỗ quay quang

Lòng





12

dB



Mặt nạ mắt đầu ra

Phù hợp với IEEE 802.3bm



Máy nhận

Độ dài sóng của máy thu

λin

840



860

nm



Rx Độ nhạy trên mỗi làn đường

RSENS





- Mười.3

dBm

1

Năng lượng bão hòa đầu vào (tải quá tải)

Psat

2.4





dBm



Độ phản xạ của máy thu

Rr





- 12

dB



Ghi chú:

1.Được đo bằng PRBS 231-1 mô hình thử nghiệm, @25.78Gb/s, BER<10- 12.


Đặt pin

100Gbps QSFP28 SR4 850nm 100m MPO với DDM Transceiver Tối đa 27.952 Gbps Tỷ lệ dữ liệu mỗi kênh 0



Hình 1 --- Pin ra khỏi khối kết nối trên bảng chủ

Đinh

Biểu tượng

Tên / Mô tả

Nôt

1

GND

Địa điểm phát tín hiệu (Cùng với mặt đất nhận)

1

2

Tx2n

Dữ liệu đầu vào đảo ngược của máy phát



3

Tx2p

Phát ra dữ liệu không đảo ngược



4

GND

Địa điểm phát tín hiệu (Cùng với mặt đất nhận)

1

5

Tx4n

Dữ liệu đầu vào đảo ngược của máy phát



6

Tx4p

Phát ra dữ liệu không đảo ngược



7

GND

Địa điểm phát tín hiệu (Cùng với mặt đất nhận)

1

8

ModSellL

Chọn mô-đun



9

ResetL

Đặt lại mô-đun



10

VccRx

3.3V máy thu nguồn điện

2

11

SCL

Đồng hồ giao diện nối tiếp 2 dây



12

SDA

Dữ liệu giao diện chuỗi 2 dây



13

GND

Địa điểm phát tín hiệu (Cùng với mặt đất nhận)



14

Rx3p

Khả năng phát ra dữ liệu không đảo ngược của máy thu



15

Rx3n

Nhận dữ liệu ngược đầu ra



16

GND

Địa điểm phát tín hiệu (Cùng với mặt đất nhận)

1

17

Rx1p

Khả năng phát ra dữ liệu không đảo ngược của máy thu



18

Rx1n

Nhận dữ liệu ngược đầu ra



19

GND

Địa điểm phát tín hiệu (Cùng với mặt đất nhận)

1

20

GND

Địa điểm phát tín hiệu (Cùng với mặt đất nhận)

1

21

Rx2n

Nhận dữ liệu ngược đầu ra



22

Rx2p

Khả năng phát ra dữ liệu không đảo ngược của máy thu



23

GND

Địa điểm phát tín hiệu (Cùng với mặt đất nhận)

1

24

Rx4n

Nhận dữ liệu ngược đầu ra

1

25

Rx4p

Khả năng phát ra dữ liệu không đảo ngược của máy thu



26

GND

Địa điểm phát tín hiệu (Cùng với mặt đất nhận)

1

27

ModPrsl

Mô-đun hiện tại



28

IntL

Ngắt.



29

VccTx

3Máy truyền nguồn cấp điện 3V

2

30

Vcc1

3.3V nguồn cung cấp điện

2

31

LPMode

Chế độ năng lượng thấp,không kết nối



32

GND

Địa điểm phát tín hiệu (Cùng với mặt đất nhận)

1

33

Tx3p

Nhập dữ liệu không đảo ngược của máy phát



34

T3n

Phát ra dữ liệu đảo ngược từ máy phát



35

GND

Địa điểm phát tín hiệu (Cùng với mặt đất nhận)

1

36

Tx1p

Nhập dữ liệu không đảo ngược của máy phát



37

Tiểu bang

Phát ra dữ liệu đảo ngược từ máy phát



38

GND

Địa điểm phát tín hiệu (Cùng với mặt đất nhận)

1

Ghi chú:

1.GND là biểu tượng cho tín hiệu và nguồn cung cấp (năng lượng) phổ biến cho các mô-đun QSFP28. Tất cả đều phổ biến trong mô-đun QSFP28 và tất cả các điện áp mô-đun được tham chiếu đến tiềm năng này trừ khi có lưu ý khác.Kết nối chúng trực tiếp với các bảng chủ tín hiệu mặt đất chung.

2.VccRx, Vcc1 và VccTx là các nguồn cung cấp điện tiếp nhận và truyền và phải được áp dụng đồng thời.Vcc1 và Vcc Tx có thể được kết nối bên trong trong module transceiver QSFP28 trong bất kỳ sự kết hợp nào. Các chân kết nối được đánh giá mỗi cho một dòng điện tối đa 500mA


Chức năng chẩn đoán kỹ thuật số

TKQS28-100G-SR4 hỗ trợ giao thức truyền thông hàng loạt 2 dây như được xác định trong QSFP28 MSA.,which cho phép truy cập thời gian thực vào các thông số hoạt động sau:

ŸNhiệt độ máy thu

ŸDòng bias laser

ŸNăng lượng quang truyền

ŸNăng lượng quang nhận được

ŸĐiện áp cung cấp máy thu

Nó cũng cung cấp một hệ thống báo động và cảnh báo phức tạp, có thể được sử dụng để cảnh báo người dùng cuối khi các thông số hoạt động cụ thể nằm ngoài phạm vi bình thường được thiết lập tại nhà máy.



Thông tin hoạt động và chẩn đoán được theo dõi và báo cáo bởi một bộ điều khiển Transceiver Chẩn đoán kỹ thuật số bên trong máy thu, được truy cập thông qua giao diện hàng loạt 2 dây. Khi giao thức hàng loạt được kích hoạt, tín hiệu đồng hồ hàng loạt (pin SCL) được máy chủ tạo ra. Các cạnh tích cực đồng hồ dữ liệu vàoQSFP28máy thu vào những phân đoạn của bản đồ bộ nhớ của nó không được bảo vệ ghi.



Các cạnh âm đồng hồ dữ liệu từQSFP28máy phát tín hiệu. Tín hiệu dữ liệu hàng loạt (pin SDA) là hai chiều để truyền dữ liệu hàng loạt. Máy chủ sử dụng SDA kết hợp với SCL để đánh dấu sự khởi đầu và kết thúc của kích hoạt giao thức hàng loạt. Các bộ nhớ được tổ chức dưới dạng một loạt các từ dữ liệu 8 bit có thể được giải quyết riêng lẻ hoặc theo trình tự. Giao diện hàng loạt 2 dây cung cấp truy cập tuần tự hoặc ngẫu nhiên vào các tham số 8 bit, được địa chỉ từ 00h đến địa chỉ tối đa của bộ nhớ.



Điều khoản này xác định bản đồ bộ nhớ cho máy thu QSFP28 được sử dụng cho ID hàng loạt, giám sát kỹ thuật số và một số chức năng điều khiển.Bản đồ bộ nhớ đã được thay đổi để chứa 4 kênh quang học và giới hạn không gian bộ nhớ cần thiết.Cấu trúc của bộ nhớ được hiển thị trongHình 2 - Bản đồ bộ nhớ QSFP28.Không gian bộ nhớ được sắp xếp thành một không gian địa chỉ dưới, một trang, 128 byte và nhiều trang không gian địa chỉ trên.Ngắt cờ và màn hình. Ít thời gian nhập tích quan trọng, ví dụ như thông tin ID hàng loạt và cài đặt ngưỡng, có sẵn với chức năng Page Select.Cấu trúc cũng cung cấp mở rộng địa chỉ bằng cách thêm các trang trên bổ sung khi cần thiếtVí dụ, trongHình 2Trang trên 01 và 02 là tùy chọn. Trang trên 01 cho phép thực hiện Application Select Table, và trang trên 02 cung cấp không gian đọc / ghi cho người dùng.Các trang dưới và trang trên 00 và 03 luôn được thực hiệnĐịa chỉ giao diện được sử dụng là A0xh và chủ yếu được sử dụng cho dữ liệu quan trọng về thời gian như xử lý gián đoạn trongĐể cho phép một lần đọc tất cả các dữ liệu liên quan đến tình huống gián đoạn. được khẳng định, máy chủ có thể đọc trường cờ để xác định kênh và loại cờ được thực hiện.



Để biết thêm thông tin chi tiết bao gồm các định nghĩa bản đồ bộ nhớ, vui lòng xemQSFP28Thông số kỹ thuật MSA.



Hình 2Bản đồ bộ nhớ QSFP28

100Gbps QSFP28 SR4 850nm 100m MPO với DDM Transceiver Tối đa 27.952 Gbps Tỷ lệ dữ liệu mỗi kênh 1


Bản đồ bộ nhớ thấp hơn

128 byte dưới của không gian địa chỉ bus hàng loạt 2 dây, xemBảng 1,được sử dụng để truy cập một loạt các

các chức năng đo lường và chẩn đoán, một bộ chức năng điều khiển và một phương tiện để chọn phần này của không gian địa chỉ luôn luôn được trực tiếp và do đó được chọn cho các chức năng giám sát và kiểm soát có thể cần phải được lặp đi lặp lại Định nghĩa củaidentifier trường là giống như trang 00h Byte 128.


Bảng 1Bản đồ bộ nhớ thấp hơn

Địa chỉ byte Byte AddressByte Address

Mô tả

Loại

0

Số nhận dạng (1 Byte)

Chỉ đọc

1-2

Tình trạng (2 Bytes)

Chỉ đọc

3-21

Ngắt cờ (19 Bytes)

Chỉ đọc

22-33

Mô-đun màn hình (12 Bytes)

Chỉ đọc

34-81

Các màn hình kênh (48 Bytes)

Chỉ đọc

82-85

Được lưu trữ (4 Bytes)

Chỉ đọc

86-97

Kiểm soát (12 Bytes)

Đọc/viết

98-99

Được lưu trữ (2 Bytes)

Đọc/viết

100-106

Mô-đun và mặt nạ kênh (7 Bytes)

Đọc/viết

107-118

Được lưu trữ (12 Bytes)

Đọc/viết

119-122

Khu vực nhập thay đổi mật khẩu (tùy chọn) (4 Bytes)

Đọc/viết

123-126

Khu vực nhập mật khẩu (tùy chọn) (4 Bytes)

Đọc/viết

127

Trang chọn byte

Đọc/viết



Các bit chỉ số trạng thái

Các chỉ số tình trạng được xác định trong bảng 2.



Bảng 2Chỉ số tình trạng

Byte

Một chút.

Tên

Mô tả

1

Tất cả

Được giữ lại.



2

7

Được giữ lại.





6

Được giữ lại.





5

Được giữ lại.





4

Được giữ lại.





3

Được giữ lại.





2

Được giữ lại.





1

IntL

Tình trạng kỹ thuật số của chân đầu ra ngắt IntL.



0

Dữ liệu_Không_Sẵn sàng

Biểu hiện máy thu chưa đạt được nguồn điện và dữ liệu màn hình chưa sẵn sàng. Bit vẫn ở mức cao cho đến khi dữ liệu sẵn sàng để đọc khi đó thiết bị đặt bit thấp.


Ngắt cờ

Một phần của bản đồ bộ nhớ (Bytes 3 đến 21), tạo thành một trường cờ. Trong trường này, trạng thái của LOS và Tx Fault cũng như báo động và cảnh báo cho các mục theo dõi khác nhau được báo cáo.Đối với hoạt động bình thường và trạng thái mặc định, các bit trong trường này có giá trị là 0b. Đối với các điều kiện được xác định của LOS, Tx Fault, module và kênh báo động và cảnh báo, các bit hoặc bit thích hợp được đặt, giá trị = 1b.các bit vẫn được đặt (đóng khóa) cho đến khi được xóa bằng một hoạt động đọc bao gồm bit bị ảnh hưởng hoặc đặt lại bằng chân ResetLCác kênh trạng thái ngắt cờ được xác định trongBảng 3.


Bảng 3 ️ Tình trạng kênh Ngắt cờ

Byte

Một chút.

Tên

Mô tả

3

7

L-Tx4 LOS

Chỉ số TX LOS khóa, kênh 4 (Không hỗ trợ)



6

L-Tx3 LOS

Chỉ số TX LOS khóa, kênh 3 (Không hỗ trợ)



5

L-Tx2 LOS

Chỉ số TX LOS khóa, kênh 2 (Không hỗ trợ)



4

L-Tx1 LOS

Chỉ số TX LOS khóa, kênh 1 (Không hỗ trợ)



3

L-Rx4 LOS

Chỉ số RX LOS khóa, kênh 4



2

L-Rx3 LOS

Chỉ số RX LOS khóa, kênh 3



1

L-Rx2 LOS

Chỉ số RX LOS khóa, kênh 2



0

L-Rx1 LOS

Chỉ số RX LOS khóa, kênh 1

4

7-4

Được giữ lại.





3

L-Tx4 lỗi

Chỉ số lỗi TX khóa, kênh 4



2

L-Tx3 lỗi

Chỉ số lỗi TX khóa, kênh 3



1

L-Tx2 lỗi

Chỉ số lỗi TX khóa, kênh 2



0

L-Tx1 lỗi

Chỉ số lỗi TX khóa, kênh 1

5

Tất cả

Được giữ lại.





Các dấu hiệu ngắt màn hình mô-đun được xác định trong bảng 4.



Bảng 4Mô-đun theo dõi dấu hiệu ngắt

Byte

Một chút.

Tên

Mô tả

6

7

L-Temp báo động cao

Máy báo động nhiệt độ cao



6

L-Temp Low Alarm

báo động nhiệt độ thấp khóa



5

Cảnh báo cao độ L-Temp

Cảnh báo nhiệt độ cao khóa



4

L-Temp Low Warning

Cảnh báo nhiệt độ thấp khóa



3-0

Được giữ lại.



7

7

L-Vcc báo động cao

báo động điện áp cao được khóa



6

L-Vcc Low Alarm

báo động điện áp thấp



5

Cảnh báo cao L-Vcc

Cảnh báo điện áp cao được khóa



4

Cảnh báo L-Vcc thấp

Cảnh báo điện áp cấp thấp bị khóa



3-0

Được giữ lại.



8

Tất cả

Được giữ lại.







Dấu hiệu ngắt kênh theo dõi được xác định trong bảng 5



Bảng 5Biểu hiệu ngắt kênh giám sát

Byte

Một chút.

Tên

Mô tả

9

7

L-Rx1 báo động năng lượng cao

Cắt báo động năng lượng cao RX, kênh 1



6

L-Rx1 báo động năng lượng thấp

Cắt báo động năng lượng RX thấp, kênh 1



5

L-Rx1 Cảnh báo năng lượng cao

Cụt cảnh báo RX năng lượng cao, kênh 1



4

L-Rx1 cảnh báo năng lượng thấp

Lưu ý năng lượng RX thấp, kênh 1



3

L-Rx2 báo động năng lượng cao

Cắt báo động năng lượng cao RX, kênh 2



2

L-Rx2 báo động năng lượng thấp

Cắt báo động năng lượng RX thấp, kênh 2



1

L-Rx2 Cảnh báo năng lượng cao

Cụt cảnh báo năng lượng cao RX, kênh 2



0

L-Rx2 cảnh báo năng lượng thấp

Lưu ý năng lượng RX thấp, kênh 2

10

7

L-Rx3 báo động năng lượng cao

Cắt báo động năng lượng cao RX, kênh 3



6

L-Rx3 báo động năng lượng thấp

Cắt báo động năng lượng RX thấp, kênh 3



5

L-Rx3 Cảnh báo năng lượng cao

Lưu ý năng lượng cao RX khóa, kênh 3



4

L-Rx3 cảnh báo năng lượng thấp

Cụm cảnh báo năng lượng RX thấp, kênh 3



3

L-Rx4 báo động năng lượng cao

Cắt báo động điện cao RX, kênh 4



2

L-Rx4 báo động năng lượng thấp

Cắt báo động năng lượng RX thấp, kênh 4



1

L-Rx4 Cảnh báo năng lượng cao

Lưu ý năng lượng RX cao, kênh 4



0

L-Rx4 cảnh báo năng lượng thấp

Lưu ý năng lượng RX thấp, kênh 4

11

7

L-Tx1 Bias High Alarm

Cắt báo động thiên vị cao TX, kênh 1



6

L-Tx1 Bias Low Alarm

Lám báo động thiên vị TX thấp, kênh 1



5

L-Tx1 Bias Cảnh báo cao

Lưu ý về sự thiên vị cao TX, kênh 1



4

L-Tx1 Bias Low Warning

Lưu ý thiên hướng TX thấp, kênh 1



3

L-Tx2 Bias High Alarm

Lám báo động thiên vị TX cao, kênh 2



2

L-Tx2 Bias Low Alarm

Lám báo động thiên vị TX thấp, kênh 2



1

L-Tx2 Bias Cảnh báo cao

Lưu ý về sự thiên vị TX cao, kênh 2



0

L-Tx2 Bias Cảnh báo thấp

Lệnh cảnh báo thiên vị TX thấp, kênh 2

12

7

L-Tx3 Bias High Alarm

Cảnh báo thiên vị TX cao, kênh 3



6

L-Tx3 Bias Low Alarm

Cảnh báo thiên vị TX thấp, kênh 3



5

L-Tx3 Bias Cảnh báo cao

Lưu ý thiên vị TX cao, kênh 3



4

L-Tx3 Bias Low Warning

Lưu ý về sự thiên vị TX, kênh 3



3

L-Tx4 Bias High Alarm

Lám báo động thiên vị TX cao, kênh 4



2

L-Tx4 Bias Low Alarm

Cảnh báo thiên vị TX thấp, kênh 4



1

L-Tx4 Bias Cảnh báo cao

Chú ý: Chú ý:



0

L-Tx4 Bias Low Warning

Lưu ý về sự thiên vị TX, kênh 4

13

7

L-Tx1 báo động năng lượng cao

Cắt cao TX Power báo động, kênh 1



6

L-Tx1 báo động năng lượng thấp

Cắt dây báo động TX Power thấp, kênh 1



5

L-Tx1 Cảnh báo năng lượng cao

Cắt cao TX Power cảnh báo, kênh 1



4

L-Tx1 Cảnh báo năng lượng thấp

Lệnh báo động năng lượng TX thấp, kênh 1



3

L-Tx2 báo động năng lượng cao

Cắt cao TX Power báo động, kênh 2



2

L-Tx2 báo động năng lượng thấp

Cắt báo động năng lượng TX thấp, kênh 2



1

L-Tx2 Cảnh báo năng lượng cao

Lệnh báo động TX cao, kênh 2



0

L-Tx2 cảnh báo năng lượng thấp

Lưu ý năng lượng TX thấp, kênh 2

14

7

L-Tx3 báo động năng lượng cao

Cắt cao TX Power báo động, kênh 3



6

L-Tx3 báo động năng lượng thấp

Cắt dây báo động TX Power thấp, kênh 3



5

L-Tx31 Cảnh báo năng lượng cao

Lệnh báo động TX cao, kênh 3



4

L-Tx3 cảnh báo năng lượng thấp

Lưu ý TX Power thấp, kênh 3



3

L-Tx4 báo động năng lượng cao

Cắt cao TX báo động năng lượng, kênh 4



2

L-Tx4 báo động năng lượng thấp

Cấm điện TX thấp, kênh 4



1

L-Tx4 Cảnh báo năng lượng cao

Lệnh báo động TX cao, kênh 4



0

L-Tx4 Cảnh báo năng lượng thấp

Lưu ý năng lượng TX thấp, kênh 4

15-16

Tất cả

Được giữ lại.

Dấu hiệu giám sát kênh dành riêng, bộ 4

17-18

Tất cả

Được giữ lại.

Dấu hiệu giám sát kênh dành riêng, bộ 5

19-20

Tất cả

Được giữ lại.

Dấu hiệu giám sát kênh dành riêng, bộ 6

21

Tất cả

Được giữ lại.





Các màn hình mô-đun

Giám sát thời gian thực cho mô-đun QSFP28 bao gồm nhiệt độ máy thu, điện áp cung cấp máy thu và giám sát cho mỗi kênh truyền và nhận.Các thông số đo được báo cáo trong các trường dữ liệu 16 bit, tức là, hai byte liên kết.Bảng 6.



Bảng 6Giá trị giám sát mô-đun

Byte

Một chút.

Tên

Mô tả

22

Tất cả

Nhiệt độ MSB

Nhiệt độ được đo bên trong mô-đun

23

Tất cả

Nhiệt độ LSB



24-25

Tất cả

Được giữ lại.



26

Tất cả

Điện áp cung cấp MSB

Điện áp cung cấp mô-đun được đo bên trong

27

Tất cả

Điện áp cung cấp LSB



28-33

Tất cả

Được giữ lại.





Giám sát kênh

Theo dõi kênh thời gian thực là cho mỗi kênh truyền và nhận và bao gồm sức mạnh đầu vào quang học,Các phép đo được hiệu chuẩn trên nhiệt độ hoạt động và điện áp được chỉ định bởi nhà cung cấp và nên được giải thích như được định nghĩa dưới đây.Các giá trị ngưỡng báo động và cảnh báo nên được giải thích theo cách tương tự như dữ liệu 16 bit thời gian thựcBảng 7 xác định việc theo dõi kênh.



Bảng 7Giá trị giám sát kênh

Byte

Một chút.

Tên

Mô tả

34

Tất cả

Rx1 Power MSB

Năng lượng đầu vào RX được đo bên trong, kênh 1

35

Tất cả

Rx1 Power LSB



36

Tất cả

Rx2 Power MSB

Năng lượng đầu vào RX đo bên trong, kênh 2

37

Tất cả

Rx2 Power LSB



38

Tất cả

Rx3 Power MSB

Năng lượng đầu vào RX được đo bên trong, kênh 3

39

Tất cả

Rx3 Power LSB



40

Tất cả

Rx4 Power MSB

Năng lượng đầu vào RX được đo bên trong, kênh 4

41

Tất cả

Rx4 Power LSB



42

Tất cả

Tx1 Bias MSB

Sự thiên vị TX được đo bên trong, kênh 1

43

Tất cả

Tx1 Bias LSB



44

Tất cả

Tx2 Bias MSB

Sự thiên vị TX được đo bên trong, kênh 2

45

Tất cả

Tx2 Bias LSB



46

Tất cả

Tx3 Bias MSB

Sự thiên vị TX được đo bên trong, kênh 3

47

Tất cả

Tx3 Bias LSB



48

Tất cả

Tx4 Bias MSB

Sự thiên vị TX được đo bên trong, kênh 4

49

Tất cả

Tx4 Bias LSB



50

Tất cả

Tx1 Power MSB

Năng lượng đầu ra TX được đo bên trong, kênh 1

51

Tất cả

Tx1 Power LSB



52

Tất cả

Tx2 Power MSB

Năng lượng đầu ra TX được đo bên trong, kênh 2

53

Tất cả

Tx2 Power LSB



54

Tất cả

Tx3 Power MSB

Công suất đầu ra TX được đo bên trong, kênh 3

55

Tất cả

Tx3 Power LSB



56

Tất cả

Tx4 Power MSB

Năng lượng đầu ra TX được đo bên trong, kênh 4

57

Tất cả

Tx4 Power LSB



58-65





Thiết bị giám sát kênh dành riêng 4

66-73





Thiết bị giám sát kênh dành riêng 5

74-81





Thiết bị giám sát kênh dành riêng 6



Các byte điều khiển

Các byte điều khiển được xác định trong bảng 8.



Bảng 8Các byte điều khiển

Byte

Một chút.

Tên

Mô tả

86

7-4

Được giữ lại.





3

Tx4_Disable

Đọc / ghi bit cho phép phần mềm vô hiệu hóa của máy phát



2

Tx3_Disable

Đọc / ghi bit cho phép phần mềm vô hiệu hóa của máy phát



1

Tx2_Disable

Đọc / ghi bit cho phép phần mềm vô hiệu hóa của máy phát



0

Tx1_Disable

Đọc / ghi bit cho phép phần mềm vô hiệu hóa của máy phát

87

7

Rx4_Rate_Select

Tỷ lệ phần mềm chọn, kênh Rx 4 msb



6

Rx4_Rate_Select

Tỷ lệ phần mềm chọn, kênh Rx 4 lsb



5

Rx3_Rate_Select

Tỷ lệ phần mềm chọn, kênh Rx 3 msb



4

Rx3_Rate_Select

Tỷ lệ phần mềm chọn, kênh Rx 3 lsb



3

Rx2_Rate_Select

Tỷ lệ phần mềm chọn, kênh Rx 2 msb



2

Rx2_Rate_Select

Tỷ lệ phần mềm chọn, kênh Rx 2 lsb



1

Rx1_Rate_Select

Tỷ lệ phần mềm chọn, kênh Rx 1 msb



0

Rx1_Rate_Select

Tỷ lệ phần mềm chọn, kênh Rx 1 lsb

88

7

Tx4_Rate_Select

Tỷ lệ phần mềm chọn, kênh Tx 4 msb (Không hỗ trợ)



6

Tx4_Rate_Select

Phần mềm Rate Select, kênh Tx 4 lsb (Không hỗ trợ)



5

Tx3_Rate_Select

Tỷ lệ phần mềm chọn, kênh Tx 3 msb (Không hỗ trợ)



4

Tx3_Rate_Select

Tỷ lệ phần mềm chọn, kênh Tx 3 lsb (Không hỗ trợ)



3

Tx2_Rate_Select

Tỷ lệ phần mềm chọn, kênh Tx 2 msb (Không hỗ trợ)



2

Tx2_Rate_Select

Tỷ lệ phần mềm chọn, kênh Tx 2 lsb (Không hỗ trợ)



1

Tx1_Rate_Select

Tỷ lệ phần mềm chọn, kênh Tx 1 msb (Không hỗ trợ)



0

Tx1_Rate_Select

Tỷ lệ phần mềm chọn, kênh Tx 1 lsb (Không hỗ trợ)

89

Tất cả

Rx4_Application_Select

Ứng dụng phần mềm chọn theo SFF-8079, Rx kênh 4

90

Tất cả

Rx3_Application_Select

Ứng dụng phần mềm chọn theo SFF-8079, Rx kênh 3

91

Tất cả

Rx2_Application_Select

Ứng dụng phần mềm chọn theo SFF-8079, kênh Rx 2

92

Tất cả

Rx1_Application_Select

Ứng dụng phần mềm chọn theo SFF-8079, kênh Rx 1

93

2-7

Được giữ lại.





1

Power_set

Điện được đặt vào chế độ năng lượng thấp.



0

Power_over-ride

Bỏ qua tín hiệu LPMode đặt chế độ nguồn với phần mềm.

94

Tất cả

Tx4_Application_Select

Ứng dụng phần mềm chọn theo SFF-8079, kênh 4 Tx (Không hỗ trợ)

95

Tất cả

Tx3_Application_Select

Ứng dụng phần mềm chọn theo SFF-8079, kênh 3 (Không hỗ trợ)

96

Tất cả

Tx2_Application_Select

Ứng dụng phần mềm chọn theo SFF-8079, kênh Tx 2 (Không hỗ trợ)

97

Tất cả

Tx1_Application_Select

Ứng dụng phần mềm chọn theo SFF-8079, kênh 1 Tx (Không hỗ trợ)

98-99

Tất cả

Được giữ lại.



Host - Transceiver Interface Block

 100Gbps QSFP28 SR4 850nm 100m MPO với DDM Transceiver Tối đa 27.952 Gbps Tỷ lệ dữ liệu mỗi kênh 2

Định dạng kích thước

 100Gbps QSFP28 SR4 850nm 100m MPO với DDM Transceiver Tối đa 27.952 Gbps Tỷ lệ dữ liệu mỗi kênh 3

Định dạng kích thước

Tính năng

Ghi chú

Hiệu suất

Phân tích điện tĩnh (ESD)

IEC/EN 61000-4-2

Phù hợp với các tiêu chuẩn

Sự can thiệp điện từ (EMI)

FCC Phần 15 lớp B EN 55022 lớp B (CISPR 22A)

Phù hợp với các tiêu chuẩn

An toàn cho mắt bằng laser

FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2

Sản phẩm laser lớp 1

Nhận dạng thành phần

IEC/EN 60950, UL

Phù hợp với các tiêu chuẩn

ROHS

2002/95/EC

Phù hợp với các tiêu chuẩn

EMC

EN61000-3

Phù hợp với các tiêu chuẩn


Muốn biết thêm chi tiết về sản phẩm này
100Gbps QSFP28 SR4 850nm 100m MPO với DDM Transceiver Tối đa 27.952 Gbps Tỷ lệ dữ liệu mỗi kênh bạn có thể gửi cho tôi thêm chi tiết như loại, kích thước, số lượng, chất liệu, v.v.

Chờ hồi âm của bạn.
