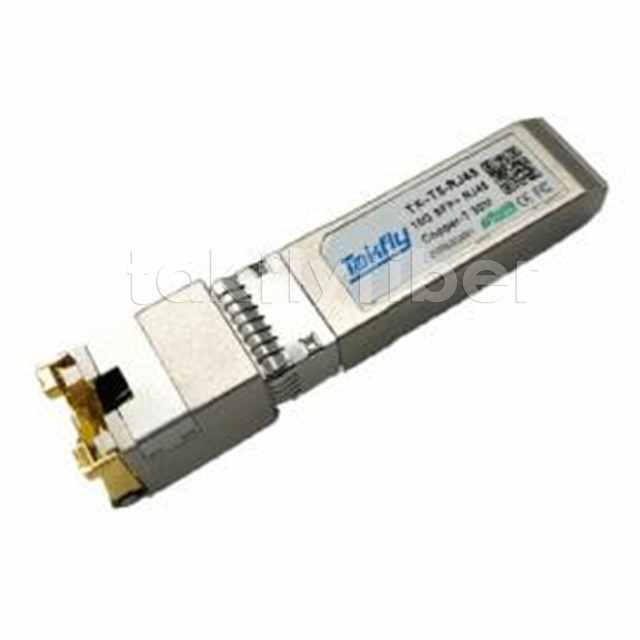

10GBASE-T SFP + Copper Transceiver Compact RJ-45 bộ kết nối
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | TK-T5-RJ45 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| chi tiết đóng gói: | spone + hộp + thùng carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Thông tin chi tiết |
|||
| Số mẫu: | đầu nối sợi quang | nhiệt độ lưu trữ: | -40°C~85℃ |
|---|---|---|---|
| Thiết bị dây điện: | ODF | Màu sắc: | Tùy chỉnh |
| Mẫu miễn phí: | Vâng | Đường kính ngoài của đầu nối: | 3.0mm, 2.0mm, 0.9mm |
| Màu nhà ở: | xanh dương, xanh lá cây, màu be | Phương tiện truyền dẫn: | Chế độ đơn/ chế độ mulit |
| Tính năng: | Không thấm nước | Vật liệu: | Nhựa |
| khả năng hoán đổi cho nhau: | ≤0,2dB | Chế độ sợi quang: | 62,5/125µm OM1, 50/125µm OM2 |
| Cảng: | Hộp trung tâm sợi quang từ cảng NINGBO | Tên mô hình: | Đầu nối sợi quang |
| Trọng lượng: | 2kg | Khả năng lặp lại: | ≤0,2dB |
| Đường kính sợi: | 125μm | Loại lắp ráp: | Cơ khí |
| Mô-đun kết nối: | 3.0mm | Cáp kết nối Od: | 0,9mm, 2,0mm, 3,0mm |
| Độ bền: | ≥1000 lần | Công suất sản xuất: | 700000 chiếc/tháng |
| loại đánh bóng: | UPC, APC | phụ: | Mỡ silicon quang học |
| sức chịu đựng: | 500 chu kỳ | Nhiệt độ hoạt động: | -40°C đến +85°C |
| Mất kết nối trở lại: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Xịt muối: | 500 giờ |
| Thời gian cài đặt: | Trong vòng 60s (Không cắt sợi) | Gói: | SMD, QFN-20, NRF24L01, túi poly, sợi quang |
| Loại: | Bộ điều chỉnh điện áp, ICS logic, mô-đun bộ thu phát, hộp số hai chiều đơn chế độ | Đ/C: | Mới nhất, Mới, 2013+, 1234, mô -đun thu phát và máy thu RF |
| Khoảng cách: | 20km, 300m, 3km | Ứng dụng: | Viễn thông, báo động, máy tính, hệ thống giám sát video, kênh sợi 1x |
| Nhiệt độ hoạt động: | Tiêu chuẩn, -40 ~ 85, -10 ° C ~ 70 ° C. | bước sóng: | 1310nm/1550nm, 850nm, 1490nm/1310nm, 1310nm 1270nm |
| Tên sản phẩm: | EPON OLT PX20+, Mô -đun thu phát UART 433MHz, mô -đun quang học BIDI SFP 1.25G, bộ thu phát SFP+, mô | Bảo hành: | 365 ngày, 3 năm, 1 năm |
| Cung cấp hiệu điện thế: | 1.9-3,6V, 0 ~ 110,2,7 V ~ 5,5 V, phổ biến | Chứng nhận: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Giao hàng bởi: | DHL\UPS\Fedex\EMS\HK Post | Skype: | Michella_fang, Chaizhiquian91, Thomas65339 |
| Nguồn cung cấp điện: | 3.3V | Tốc độ truyền dữ liệu: | 155m, 10g |
| Điện áp: | 1.9~3.6V, tiêu chuẩn | Nguồn: | FP, VCSEL / PIN |
| công suất tiêu tán: | 0,1W, w | Điều kiện: | Mới, 100% nguyên bản mới |
| Làm nổi bật: | 10GBASE-T SFP+ đồng truyền cảm biến,RJ-45 đầu nối SFP + đồng truyền |
||
Mô tả sản phẩm
Đặc điểm
Hỗ trợ 10Gbase- T / 5Gbase- T / 2.5Gbase- T / 1000cơ sở- T- Chân SFP có thể cắm nóngRint
- Gắn gọn Bộ kết nối RJ-45
- Phù hợp với RoHS và không có chì
- Đơn vị +3.3V sức mạnh cung cấp
- 10 Gigabit Ethernet kết thúc Mèo 6a cáp
- Môi trường Hoạt động nhiệt độ: 0°C đến +65°C
Mô tả
SFP+-10GBASE-T đồng nhỏ Biểu mẫu Có thể cắm (SFP)vers là dựa trên SFP Nhiều Nguồn
Thỏa thuận (MSA)Họ là tương thích với các 10Gbase- T / 5Gbase- T / 2.5Gbase- T / 1000cơ sở-T tiêu chuẩn như đã chỉ định trong IEEE Bệnh tình dục802.3. SFP+-10GBASE-T sử dụng các SFP's RX_LOS Đinh cho liên kết chỉ định. Nếu kéo lên SFPỪ.
TX_Người khuyết tật Đinh, PHY IC được Reset
Cáp
|
Tiêu chuẩn |
Cáp |
Thể tiếp cận |
Người chủ Cảng |
|
10Gbase- T |
CAT6A |
30m |
XFI |
|
5Gbase- T/2.5Gbase-t |
CAT5E |
50m |
5GBase- R/2.5GBase - X |
|
1000 ase- T |
CAT5E |
100m |
1000 ase-Tiền ngoại hối |
SFP đến Kết nối máy chủ ĐinhRa ngoài.
|
Đinh
|
Biểu tượng
|
Tên / Mô tả
|
Đánh giá.
|
|
1 |
VEET
|
Địa điểm phát sóng (Cùng với Máy nhậnĐất)
|
1 |
|
2 |
TÂM VÀO
|
Máy phát Là lỗi của tôi. Không được hỗ trợ.
|
|
|
3 |
TDIS
|
Máy phát Bỏ hiệu. Lượng laser dđược đặt vào cao hay mở.
|
2 |
|
4 |
MOD_DEF(2)
|
Mô-đun Định nghĩa2. Dữ liệu đường cho Dòng ID.
|
3 |
|
5 |
MOD_DEF(1)
|
Mô-đun Định nghĩa 1. Đồng hồ đường cho Dòng ID.
|
3 |
|
6 |
MOD_DEF(0)
|
Mô-đun Định nghĩa 0.d trong mô-đun.
|
3 |
|
7 |
Tỷ lệ Chọn |
Không kết nối. cần thiết |
|
|
8 |
LOS |
Cao chỉ ra không liên kết. thấp chỉ ra liNhìn kìa. |
4 |
|
9 |
VEER |
Máy nhậnĐất (Hợp với Transmitter Ground) |
1 |
|
10 |
VEER |
Địa điểm tiếp nhận (Hợp với Transmitter Ground) |
1 |
|
11 |
VEER |
Địa điểm tiếp nhận (Hợp với Transmitter Ground) |
1 |
|
12 |
RD- |
Máy nhận Trật ngược Dữ liệu ra. AC kết nối |
|
|
13 |
RD+ |
Máy nhận Không đảo ngược DATA ra. AC kết nối |
|
|
14 |
VEER |
Địa điểm tiếp nhận (Hợp với Transmitter Ground) |
1 |
|
15 |
VCCR |
Máy nhận Cung cấp điện |
|
|
16 |
VCCT |
Năng lượng máy phát Cung cấp |
|
|
17 |
VEET |
Địa điểm phát tín hiệu (Cùng với Máy nhận Đất) |
1 |
|
18 |
TD+ |
Máy phát không đảo ngược Dữ liệu trong. AC CouplBác sĩ: |
|
|
19 |
TD- |
Máy phát Trật ngược DATA vào. Máy điều hòa. |
|
|
20 |
VEET |
Địa điểm phát tín hiệu (Cùng với Máy nhận Đất) |
1 |
Chú ý:
1. Đường mạch đất là kết nối với khung xe đất
2. PHY tàn tật trên TDIS > 2.0V hoặc mở, được kích hoạt trên TDIS < 0.8V
3. Phải. được kéo lên với 4.7k - 10k Ohm trên máy chủ bảng đến a điện áp giữa 2.0V và 3.6 V. MOD_DEF(0) kéođường thấp đến chỉ ra module là đệm vào đi.
4. LVTTL tương thích với a tối đa điện áp của2.5V.
Hình 1. Biểu đồ máy chủ board conkhối nektar Đinh số và tên
+3,3V Volt Máy điện Điện vàotrface
Các SFP+-10GBASE-T có một đầu vào điện áp phạm vi của3.3 V +/- 5%.Các 4V tối đa điện áp là không được phép chohoạt động liên tục.
|
+3.3Volt Máy điện Sức mạnhGiao diện |
||||||
|
Parameter |
Biểu tượng |
Khoảng phút |
Loại |
Tối đa |
đơn vị |
Ghi chú/Điều kiện |
|
Cung cấp Hiện tại |
Có |
|
700 |
900 |
mA |
3.0W tối đa sức mạnh kết thúc đầy phạm vi điện áp và nhiệt độ. Xem cảnh báo ghi chú bên dưới |
|
Điện áp đầu vào |
Vcc |
3.13 |
3.3 |
3.47 |
V |
Đề cập đến GND |
|
Điện áp tối đa |
Vmax |
|
|
4 |
V |
|
|
Dòng điện giật |
Sản xuất |
|
TBD |
|
mA |
Nên nóng Plug trên ổn định nhà nước hiện tại. Xem cảnh báo ghi chú bên dưới |
Cẩn thận: Tiêu thụ điện và dòng điện giật là cao hơn các được chỉ định giá trị trong các SFP MSA
Các tín hiệu tốc độ thấp
MOD_DEF( 1) (SCL) và MOD_DEF(2) (SDA), là mở CMOS thoát nước tín hiệu (xem phần VII, "Truyền thông hàng loạt Nghị định thư").Cả hai. MOD_DEF( 1)và MOD_DEF(2) phải được kéo lên đến máy chủ_Vcc
|
tín hiệu tốc độ thấp, Tính năng điện tửtính chất |
|||||
|
Parameter |
Biểu tượng |
Khoảng phút |
Tối đa |
đơn vị |
Ghi chú/Điều kiện |
|
SFP Output Mức thấp |
VOL |
0 |
0.5 |
V |
4.7k đến 10k kéo-lên đến máy chủ_Vcc, đo ở bên chủ của đầu nối |
|
SFP Output cao |
VOH |
máy chủ_Vcc- 0.5 |
máy chủ_Vcc + 0.3 |
V |
4.7k đến 10k kéo-lên đến máy chủ_Vcc, đo ở bên chủ của đầu nối |
|
SFP Nhập Mức thấp |
VIL |
0 |
0.8 |
V |
4.7k đến 10k kéo-lên đến Vcc, đo ở SFP mặt của kết nốihoặc |
|
SFP Nhập cao |
HIV |
2 |
Vcc + 0.3 |
V |
4.7k đến 10k kéo-lên đến Vcc, đo ở SFP mặt của kết nốihoặc |
Điện tốc độ cao Giao diện
Tất cả các tín hiệu tốc độ cao là AC-coupled nội bộ.
|
Tốc độ cao Máy điện Giao tiếp giao diện Dòng SFP |
||||||
|
Parameter |
Biểu tượng |
Khoảng phút |
Loại |
Tối đa |
đơn vị |
Ghi chú/Điều kiện |
|
Đường Tần số |
fL |
|
125 |
|
MHz |
5-cấp độ mã hóa, mỗi IEEE 802.3 |
|
Tx Output Kháng trở |
Zout, TX |
|
100 |
|
Ohm |
Phân biệt, cho tất cả tần số giữa 1MHz và 125MHz
|
|
Rx Nhập Kháng trở |
Zin, RX. |
|
100 |
|
Ohm |
Phân biệt, cho tất cả tần số giữa 1MHz và 125MHz |
|
Một đầu dữ liệu đầu vào swing |
Vinsing |
250 |
|
1200 |
mV |
Đơn vị kết thúc |
|
Một đầu dữ liệu đầu ra swing |
Chúc mừng |
350 |
|
800 |
mV |
Đơn vị kết thúc |
|
Thời gian tăng / giảm |
Tr,T f |
|
175 |
|
psc |
20%-80% |
|
Tiêu chuẩn Nhập Kháng trở |
Zin |
|
50 |
|
Ohm |
Đơn vị kết thúc |
|
Rx Lượng phát ra Kháng trở |
Zout |
|
50 |
|
Ohm |
Đơn vị kết thúc |
Thông số kỹ thuật chung
|
Tổng quát |
||||||
|
Parameter |
Biểu tượng |
Khoảng phút |
Loại |
Tối đa |
đơn vị |
Ghi chú/Điều kiện |
|
Dữ liệu Tỷ lệ |
BR |
1 |
|
10 |
Gb/s |
IEEE 802.3 tương thích. Xem Chú ý 1,2 thả |
Chú ý:
1. Đồng hồ dung nạp là +/- 50 ppm
Thông số kỹ thuật môi trường
Khám phá tự động giao thoa có thểBác sĩ: Cáp chéo bên ngoài là không cần thiết
|
Môi trường Thông số kỹ thuật |
||||||
|
Parameter |
Biểu tượng |
Khoảng phút |
Loại |
Tối đa |
đơn vị |
Ghi chú/Điều kiện |
|
Nhiệt độ hoạt động |
Trên |
0 |
|
65 |
°C |
Nhiệt độ vỏ |
|
Nhiệt độ lưu trữ |
Thêm |
-40 |
|
85 |
°C |
Môi trường nhiệt độ |
Truyền thông hàng loạt PRotocol
Tất cả các WINTOP SFP hỗ trợ truyền thông hàng loạt 2 dây giao thức được phác thảo trong các SFP MSA. Cáce SFP sử dụng một MCU,có thể được truy cập với địa chỉ của A0h.
|
Dòng Thời gian xe buýt Reqcác |
||||||
|
Parameter |
Biểu tượng |
Khoảng phút |
Loại |
Tối đa |
đơn vị |
Ghi chú/Điều kiện |
|
Tôi...2C Đồng hồ Tỷ lệ |
|
0 |
|
200,00 0 |
Hz |
|
Thông số kỹ thuật cơ khí (Đơn vị:mm)
