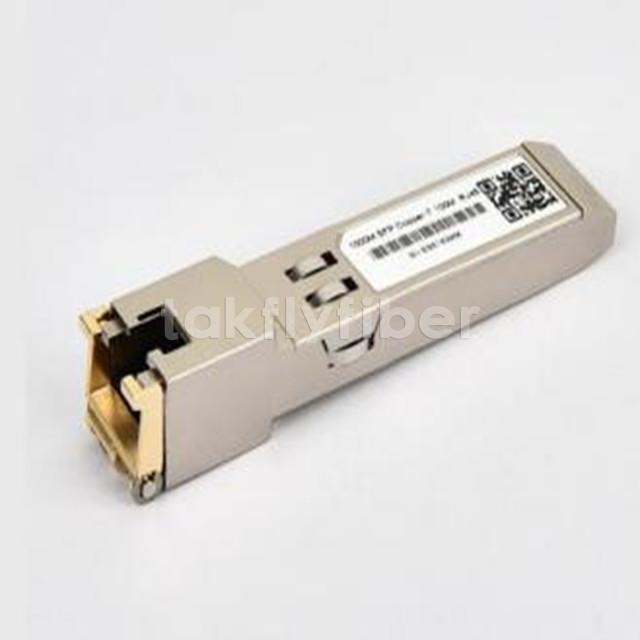

1000BASE-T đồng SFP Transceiver TX Disable và RX Los / không có chức năng Los
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | TK-G3-RJ45 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| chi tiết đóng gói: | spone + hộp + thùng carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Thông tin chi tiết |
|||
| Số mẫu: | đầu nối sợi quang | nhiệt độ lưu trữ: | -40°C~85℃ |
|---|---|---|---|
| Thiết bị dây điện: | ODF | Màu sắc: | Tùy chỉnh |
| Mẫu miễn phí: | Vâng | Đường kính ngoài của đầu nối: | 3.0mm, 2.0mm, 0.9mm |
| Màu nhà ở: | xanh dương, xanh lá cây, màu be | Phương tiện truyền dẫn: | Chế độ đơn/ chế độ mulit |
| Tính năng: | Không thấm nước | Vật liệu: | Nhựa |
| khả năng hoán đổi cho nhau: | ≤0,2dB | Chế độ sợi quang: | 62,5/125µm OM1, 50/125µm OM2 |
| Cảng: | Hộp trung tâm sợi quang từ cảng NINGBO | Tên mô hình: | Đầu nối sợi quang |
| Trọng lượng: | 2kg | Khả năng lặp lại: | ≤0,2dB |
| Đường kính sợi: | 125μm | Loại lắp ráp: | Cơ khí |
| Mô-đun kết nối: | 3.0mm | Cáp kết nối Od: | 0,9mm, 2,0mm, 3,0mm |
| Độ bền: | ≥1000 lần | Công suất sản xuất: | 700000 chiếc/tháng |
| loại đánh bóng: | UPC, APC | phụ: | Mỡ silicon quang học |
| sức chịu đựng: | 500 chu kỳ | Nhiệt độ hoạt động: | -40°C đến +85°C |
| Mất kết nối trở lại: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Xịt muối: | 500 giờ |
| Thời gian cài đặt: | Trong vòng 60s (Không cắt sợi) | Gói: | SMD, QFN-20, NRF24L01, túi poly, sợi quang |
| Loại: | Bộ điều chỉnh điện áp, ICS logic, mô-đun bộ thu phát, hộp số hai chiều đơn chế độ | Đ/C: | Mới nhất, Mới, 2013+, 1234, mô -đun thu phát và máy thu RF |
| Khoảng cách: | 20km, 300m, 3km | Ứng dụng: | Viễn thông, báo động, máy tính, hệ thống giám sát video, kênh sợi 1x |
| Nhiệt độ hoạt động: | Tiêu chuẩn, -40 ~ 85, -10 ° C ~ 70 ° C. | bước sóng: | 1310nm/1550nm, 850nm, 1490nm/1310nm, 1310nm 1270nm |
| Tên sản phẩm: | EPON OLT PX20+, Mô -đun thu phát UART 433MHz, mô -đun quang học BIDI SFP 1.25G, bộ thu phát SFP+, mô | Bảo hành: | 365 ngày, 3 năm, 1 năm |
| Cung cấp hiệu điện thế: | 1.9-3,6V, 0 ~ 110,2,7 V ~ 5,5 V, phổ biến | Chứng nhận: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Giao hàng bởi: | DHL\UPS\Fedex\EMS\HK Post | Skype: | Michella_fang, Chaizhiquian91, Thomas65339 |
| Nguồn cung cấp điện: | 3.3V | Tốc độ truyền dữ liệu: | 155m, 10g |
| Điện áp: | 1.9~3.6V, tiêu chuẩn | Nguồn: | FP, VCSEL / PIN |
| công suất tiêu tán: | 0,1W, w | Điều kiện: | Mới, 100% nguyên bản mới |
| Làm nổi bật: | Máy thu SFP đồng 1000BASE-T,RX Los Copper SFP Transceiver,TX Disable Copper SFP Transceiver |
||
Mô tả sản phẩm
Đặc trưng
- Hướng lên ĐẾN 1.25GB/S Bi-định hướng dữ liệu liên kết
- Chân tay SFP nóng bỏngRint
-
TX Vô hiệu hóa và Rx Los/không có Los Function
-
Đầy đủ Vỏ kim loại cho thấp Emi
-
Thấp quyền lực tiêu tan . 1.05W đặc trưng)
-
Nhỏ gọn Lắp ráp đầu nối RJ-45
-
Truy cập vào thuộc vật chất lớp Ic qua 2 dây SERIAL Xe buýt
-
10/ 100/ 1000Mbps tuân thủ TRONG chủ nhà Systms vớiSGMII giao diện
-
Nhiệt độ trường hợp hoạt động phạm vi của 0 °C ĐẾN+70 ° C. .Thuộc về thương mại)
-20 °C ĐẾN +85 ° C. .Mở rộng)
Ứng dụng
1.25 Gigabit Ethernet qua Con mèo 5cáp
Sự miêu tả
TK-G3-RJ45ĐồngBé nhỏ Hình thức Có thể cắm được.SFP)Transceers là cao hiệu suấtThìtrị giá hiệu quả Tuân thủ mô -đun với các Gigabit Ethernet Và 10/ 100/ 1000CĂN CỨ-T tiêu chuẩn BẰNG chỉ định TRONG IEEE 802. 3-2002và IEEE 802.3ABThì cái mà Supp-oring 1000Mbps dữ liệu tỷ lệ hướng lên ĐẾN 100 mét với tới qua không được che chở xoắn-cặp đôi 5cáp.CácMô -đun hỗ trợ1000Mbpsđầy song công dữ liệu-liên kết với5-mức độ XungBiên độĐiều chế (Pam) tín hiệu. Cả bốn cặp TRONG các cáp là đã sử dụng với SyMBOL tỷ lệ Tại 250mbps TRÊN mỗi đôi. Các Mô -đun Cung cấp sê -ri tiêu chuẩn NHẬN DẠNG thông tin tuân thủt với SFP MSA, mà Có thể là Truy cập với Địa chỉ của a0h thông qua các 2Wire nối tiếp CMO EEPROM giao thức. Các thuộc vật chất Ic Có thể Mà còn là truy cậped thông qua 2Wire nối tiếp Xe buýt tại Địa chỉ ACH.
Ghim Định nghĩa
Ghim Sơ đồ
Nhân vật 1. Ghim Định nghĩa
Mô tả pin
|
GHIM |
TÊN |
CHỨC NĂNG |
SEQ. |
Ghi chú |
|
1 |
Veet |
Máy phát đất |
1 |
Veet và veer là Connected trong SFP. |
|
2 |
TX_Fault |
Lỗi máy phát Chỉ định |
3 |
Không Thực hiện. Gắn liền với veet trong SFP. |
|
3 |
TX_Disable |
Máy phát vô hiệu hóa |
3 |
Xem TX Vô hiệu hóa. |
|
4 |
Mod Def (2) |
Mô -đun Định nghĩa 2 |
3 |
Dữ liệu Dòng cho sê -ri Id và Hai chiều Dữ liệu Chuyển xe buýt. |
|
5 |
Mod Def (1) |
Mô -đun Sự định nghĩa 1 |
3 |
Cái đồng hồ Dòng cho sê -ri NHẬN DẠNGVà Hai chiều Dữ liệu Chuyển xe buýt. |
|
6 |
Mod Def (0) |
Mô -đun Định nghĩa 0 |
3 |
Gắn liền với vee trong SFP. |
|
7 |
TỶ LỆ LỰA CHỌN |
Không Thực hiện |
3 |
Không được thực hiện. Kéo xuống 33K đến Vee TRONG SFP. |
|
8 |
LOS |
Mất tín hiệu |
3 |
Nhìn thấy Tùy chọn LOS. |
|
9 |
Ve |
Mặt đất nhận |
1 |
Veet và veer là Connected trong SFP. |
|
10 |
Ve |
Mặt đất nhận |
1 |
Veet và veer là Connected trong SFP. |
|
11 |
Ve |
Mặt đất nhận |
1 |
Veet và veer là Connected trong SFP. |
|
12 |
Rd- |
Đảo ngược Đã nhận Dữ liệu ra |
3 |
AC kết hợp Độ khác biệt 100 ohm tốc độ dữ liệu dòng. |
|
|
13 |
RD+ |
Không đảo ngược Đã nhận Dữ liệu ra |
3 |
AC kết hợp Độ khác biệt 100 ohm tốc độ dữ liệu dòng. |
|
|
14 |
Ve |
Mặt đất nhận |
1 |
Veet và veer là Connected trong SFP. |
||
|
15 |
VCCR |
Người nhận Quyền lực |
2 |
VCCR và VCCT là conned trong SFP. |
||
|
16 |
Vcct |
Công suất máy phát |
2 |
VCCR và VCCT là conned trong SFP. |
||
|
17 |
Veet |
Máy phát đất |
1 |
Veet và veer là Connected trong SFP. |
||
|
18 |
TD+ |
Không đảo ngược Dữ liệu TRONG |
3 |
AC kết hợp Độ khác biệt 100 ohm tốc độ dữ liệu dòng. |
||
|
19 |
Td- |
Đảo ngược Dữ liệu TRONG |
3 |
AC kết hợp Độ khác biệt 100 ohm tốc độ dữ liệu dòng. |
||
|
20 |
Veet |
Máy phát đất |
1 |
Veet và veer là Connected trong SFP. |
Ghi chú:
Cắm SEQ .: Chuỗi tham gia pin trong thời gian nóng cắm.
1) TX Lỗi không được hỗ trợ và là luôn luôn Connected ĐẾN đất.
2) TX vô hiệu hóa, một đầu vào được sử dụng để đặt lại các bộ thu phát mô tả, Cái này ghim là kéo lên trong các Mô -đunvới Một 4.7 KΩ điện trở.Thấp (0 - 0,8 V): TRAnsceiver trên giữa (0,8 v và 2.0 V): Không xác định
Cao (2.0 - 3.465 V): Bộ thu phát TRONG Đặt lại trạng thái Mở: Bộ thu phát trong Đặt lại trạng thái
3) Mod-Def 0, 1,2. Đây là các chân định nghĩa mô -đun. Họ nên được kéo lên wIth một 4,7k ~ 10k điện trở trên chủ nhà Cái bảng. Các điện áp kéo lên sẽ là VCCT hoặc VCCR
Mod-Def 0 được căn cứ bởi các mô -đun để chỉ ra cái đó các Mô -đun là hiện tại Mod-Def 1 là dòng đồng hồ của hai dây nối tiếp Giao diện cho nối tiếp NHẬN DẠNG
Mod-Def 2 là datmột dòng gồm hai giao diện nối tiếp dây vì nối tiếp NHẬN DẠNG
4) RX_LOS (Mất tín hiệu): LVTTL tương thích với Một Điện áp tối đa của Host_vcc. RX_LOS Có thể Đã bật hoặc tàn tật (Tham khảo thông tin đặt hàng), RX_LOS không được sử dụng Và là luôn luôn gắn liền với đất thông qua 100-ohm điện trở.
5) RD-/+: Đây là sự khác biệt rđầu ra eceiver. Chúng được ghép nối AC 100 khác biệt dòng mà nên là chấm dứt với 100 (khác biệt) tại Người dùng serdes.
6) TD-/+: Đây là các đầu vào máy phát khác biệt. Chúng được ghép nối AC, dIfferential dòng với 100 khác biệt chấm dứt bên trong Mô -đun.
+3,3V năng lượng điện Giao diện
|
Tham số |
Biểu tượng |
Tối thiểu |
TYP |
Tối đa |
Đơn vị |
Ghi chú/Điều kiện |
|
Cung cấp Hiện hành |
LÀ |
|
320 |
375 |
MA |
Đủ tối đa 1,2W trên đầy đủ phạm vi điện áp và nhiệt độ. Xem thận trọng Lưu ý dưới đây |
|
Đầu vào Điện áp |
VCC |
3.13 |
3.3 |
3,47 |
V |
Tham chiếu đến GND |
|
Tối đa Điện áp |
Vmax |
|
|
4 |
V |
Tối đa |
Tín hiệu tốc độ thấp, elecĐặc điểm Tronic
|
Tham số |
Biểu tượng |
|
Tối thiểu |
Tối đa |
Đơn vị |
Ghi chú/Điều kiện |
|
Đầu ra SFP THẤP |
Tập |
|
0 |
0,5 |
V |
4,7k đến 10K kéo lên host_vcc, đo Tại phía máy chủ của đầu nối |
|
Đầu ra SFP CAO |
VOH |
|
host_vcc -0,5 |
host_vcc + 0,3 |
V |
4,7k đến 10K kéo lên host_vcc, đo Tại phía máy chủ của đầu nối |
|
SFP Đầu vào THẤP |
Vil |
|
0 |
0,8 |
V |
4,7k đến 10K kéo lên VCC, được đo ở phía SFP của đầu nối |
|
SFP Đầu vào CAO |
Vih |
|
2 |
VCC +0.3 |
V |
4,7k đến 10K kéo lên VCC, được đo ở phía SFP của đầu nối |
Giao diện điện tốc độ cao, truyền tải Line-SFP
|
Tham số |
Biểu tượng |
Tối thiểu |
TYP |
Tối đa |
Đơn vị |
Ghi chú/Điều kiện |
|
Đường kẻ Tính thường xuyên |
fl |
|
125 |
|
MHz |
Mã hóa 5 cấp, mỗi IEEE 802.3 |
|
Đầu ra TX Trở kháng |
Zout, TX |
|
100 |
|
Om |
Khác biệt, cho tất cả Tần số giữa 1MHz và 125 MHz |
|
Rx Đầu vào Trở kháng |
Zin, Rx |
|
100 |
|
Om |
Khác biệt, cho tất cả Tần số giữa 1MHz và 125 MHz |
Giao diện điện tốc độ cao, Máy chủ-SFP
|
Tham số |
Biểu tượng |
Tối thiểu |
TYP |
Tối đa |
Đơn vị |
Ghi chú/Điều kiện |
|
Dữ liệu kết thúc duy nhất đầu vào xích đu |
Vinsing |
250 |
|
1200 |
MV |
Kết thúc duy nhất |
|
Đầu ra dữ liệu kết thúc duy nhất xích đu |
Chứng minh |
350 |
|
800 |
MV |
Kết thúc duy nhất |
|
Thời gian tăng/mùa thu |
TrThìTF |
|
175 |
|
PSEC |
20%-80% |
|
TX Đầu vào Trở kháng |
Zin |
|
50 |
|
Om |
Kết thúc duy nhất |
|
Đầu ra rx Trở kháng |
Zout |
|
50 |
|
Om |
Kết thúc duy nhất |
Thông số kỹ thuật chung
|
Tham số |
Biểu tượng |
Tối thiểu |
Đặc trưng |
Tối đa |
Đơn vị |
|
|
Trường hợp hoạt động tạm thờiTăng trưởng |
Thuộc về thương mại |
TC |
0 |
|
70 |
° C. |
|
|
Mở rộng |
|
|
|
|
|
|
|
|
|
-20 |
|
85 |
° C. |
|
Nhiệt độ lưu trữ |
|
|
-40 |
|
85 |
° C. |
Thông số kỹ thuật cơ học
Các chủ nhà-bên của Thetk-G3-RJ45phù hợp ĐẾN các cơ học thông số kỹ thuật vạch ra TRONG các SFP MSA1.
Mặt trước một phần của SFP (Phần mở rộng ngoài khuôn mặt đĩa của chủ nhà) là lớn hơn đến chứa cácRJ-45đầu nối
Tài liệu tham khảo
1.Bé nhỏ Hình thức Nhân tố Có thể cắm được .SFP)Bộ thu phát Đa-Nguồn Hiệp định.MSA)Tháng 92000.
2. IEEE802.3 - 2002.
3. "TẠI24C01A/02/04/08/ 16 2-Dây điện Nối tiếp CMO E2Vũ hội" ThìAtmel Tập đoàn.
Tuân thủ quy định
|
Tính năng |
Thẩm quyền giải quyết |
Hiệu suất |
|
Xả tĩnh điện (ESD) |
IEC/EN 61000-4-2 |
Tương thích với các tiêu chuẩn |
|
Điện từ Sự can thiệp (EMI) |
FCC Phần 15 lớp b En 55022 Lớp học B (CISPR 22a) |
Tương thích với các tiêu chuẩn |
|
Mắt laser Sự an toàn |
FDA 21CFR 1040.10, 1040.11 IEC/en 60825-1, 2 |
Lớp học 1 laser sản phẩm |
|
Thành phần Sự công nhận |
IEC/EN 60950, UL |
Tương thích với các tiêu chuẩn |
|
Rohs |
2002/95/EC |
Tương thích với các tiêu chuẩn |
|
EMC |
EN61000-3 |
Tương thích với các tiêu chuẩn |
