1000BASE-T Copper SFP Transceiver Truyền dữ liệu nhanh chóng và ổn định cho các thiết bị dây ODF
Thông tin chi tiết sản phẩm:
| Place of Origin: | Guangdong, SHENZHEN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G1-RJ45 |
Thanh toán:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Thông tin chi tiết |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | Chứng nhận: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| Làm nổi bật: | Máy thu SFP đồng 1000BASE-T,Máy thu SFP đồng 1000BASE-T nhanh,Máy thu SFP đồng 1000BASE-T ổn định |
||
Mô tả sản phẩm
Đặc điểm
- Lên lên. đến 1.25Gb/s bi-hướng dữ liệu liên kết
- Chân SFP có thể cắm nóngRint
-
TX Khóa và RX Mất/không có Các chức năngĐánh giá
-
Hoàn toàn vỏ kim loại cho thấp EMI
-
Mức thấp sức mạnh phân tán ( 1.05W điển hình)
-
Gắn gọn Bộ kết nối RJ-45
-
Truy cập vào thể chất lớp IC qua 2 dâyrial xe buýt
-
1000 Hoạt động BASE-T trong hệ thống chủ
Giao diện SERDES
-
Phạm vi nhiệt độ khoang hoạt động0°C đến +70°C (Tiếp thị)
-
-20°C đến +85°C (Tăng thêm)
Ứng dụng
1.25 Gigabit Ethernet kết thúc Mèo 5cáp
Mô tả

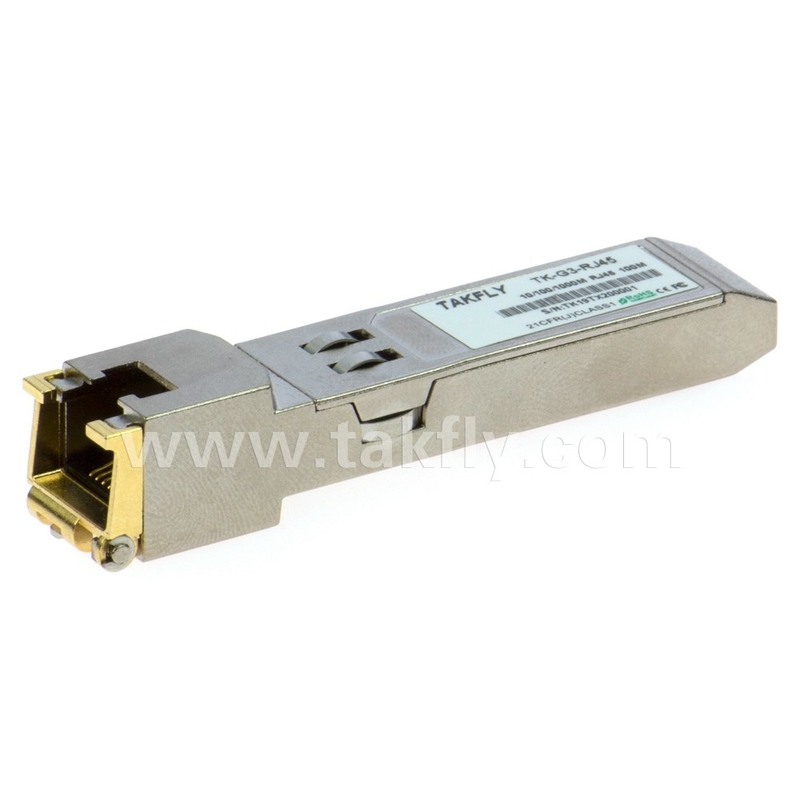

TK- G1-RJ45 Đồng Nhỏ Biểu mẫu Có thể cắm (SFP)máy phát tín hiệu là cao hiệu suất,chi phí hiệu quả Mô-đun phù hợp với các Gigabit Ethernet và 1000BASE-T tiêu chuẩn như được chỉ định trong IEEE802.3-2002 và IEEE802.3ab,mà hỗ trợ1000Mbps dữ liệu-tỷ lệ lên đến 100mét tiếp cận kết thúc không được che chắnxoắn-cặpNhóm 5 cáp.Bộ phận hỗ trợ1000Mbps đầy nhà hai tầng dữ liệu-liên kếtvới5-cấp độ Nhịp tim Phạm viPhương thức điều chỉnh (PAM) bốn cặp trong các cáp là sử dụng với biểu tượng tỷ lệ tại 250Mbps trên mỗi cặp. mô-đun cung cấp tiêu chuẩn hàng loạt ID thông tin thực hiệnkiến với SFP MSA, có thể được truy cập với địa chỉ của A0h via các 2 dây hàng loạt CMOS EEPROM giao thức. Các thể chất IC có thể cũng được truy cậpĐịa chỉ via 2 dây hàng loạt xe buýt tại Địa chỉ.
Đinh Định nghĩa
Đinh Biểu đồ
Hình 1. Đinh Định nghĩa
Mô tả pin
|
Mã PIN |
Tên |
Chức năng |
SEQ. |
Lưu ý |
|
|
1 |
VeeT |
Địa điểm phát tín hiệu |
1 |
VeeT và VeeR được kết nối trong SFP. |
|
|
2 |
TX_FAULT |
Máy phát Fault Indication |
3 |
Không. Thực hiện, gắn với VeeT trong SFP. |
|
|
3 |
TX_DISABLE |
Khóa bộ phát |
3 |
Xem TX Bỏ hiệu. |
|
|
4 |
MOD DEF (2) |
Định nghĩa mô-đun 2 |
3 |
Dữ liệu Dòng cho Serial ID và Dữ liệu hai chiều Xe buýt chuyển. |
|
|
5 |
MOD DEF (1) |
Định nghĩa module 1 |
3 |
Đường đồng hồ cho Serial ID và BidiDữ liệu Xe buýt chuyển. |
|
|
6 |
MOD DEF (0) |
Định nghĩa mô-đun 0 |
3 |
Kết nối với Vee trong SFP. |
|
|
7 |
Tỷ lệ SELECT |
Không được thực hiện |
3 |
Không thực hiện. 33K kéo xuống đến Vee trong SFP. |
|
|
8 |
LOS |
Mất tín hiệu |
3 |
Xem Tùy chọn LOS. |
|
|
9 |
VeeR |
Địa điểm tiếp nhận |
1 |
VeeT và VeeR được kết nối trong SFP. |
|
|
10 |
VeeR |
Địa điểm tiếp nhận |
1 |
VeeT và VeeR được kết nối trong SFP. |
|
|
11 |
VeeR |
Địa điểm tiếp nhận |
1 |
VeeT và VeeR được kết nối trong SFP. |
|
|
|
12 |
RD- |
Trật ngược Nhận được Dữ liệu ra |
3 |
Kết nối AC 100 ohm chênh lệch tốc độ cao dữ liệu dòng. |
|
|
13 |
RD+ |
Không đảo ngược Nhận được Dữ liệu ra |
3 |
Kết nối AC 100 ohm khác biệt cao tốc độ Dòng dữ liệu. |
||
|
14 |
VeeR |
Địa điểm tiếp nhận |
1 |
VeeT và VeeR được kết nối trong SFP. |
||
|
15 |
VccR |
Năng lượng máy thu |
2 |
VccR và VccT được kết nối trong SFP. |
||
|
16 |
VccT |
Năng lượng máy phát |
2 |
VccR và VccT được kết nối trong SFP. |
||
|
17 |
VeeT |
Địa điểm phát tín hiệu |
1 |
VeeT và VeeR được kết nối trong SFP. |
||
|
18 |
TD+ |
Không đảo ngược Dữ liệu nhập |
3 |
Kết nối AC 100 ohm khác biệt cao tốc độ Dòng dữ liệu. |
||
|
19 |
TD- |
Trật ngược Dữ liệu nhập |
3 |
Kết nối AC 100 ohm khác biệt cao tốc độ Dòng dữ liệu. |
||
|
20 |
VeeT |
Máy phát Đất |
1 |
VeeT và VeeR được kết nối trong SFP. |
Chú ý:
Đắm tiếp theo: Chuỗi liên kết chân trong thời gian nóng đụng.
1) TX lỗi không được hỗ trợ và là luôn luôns kết nối xuống mặt đất.
2) TX vô hiệu hóa, một đầu vào được sử dụng để thiết lập lại bộ thu Mô-đun này. Đinh là kéo lên trong mô-đun with a
4.7 KΩ kháng cự. Tối thiểu (0 0.8 V): Máy phát sóng Giữa (0,8 V) và 2.0 V): Không xác định Cao (2.0 3.465 V): Máy phát sóng trong
Reset trạng thái Mở: Máy phát trong Reset nhà nước
3) Mod-Def 0, 1,2Đây là các phím định nghĩa mô-đun. lênvới một 4.7K~ 10K kháng cự trên
Hội đồng quản trị. điện áp kéo lên là VccT hoặc VccR Mod-Def 0 bị phạt bởi mô-đun để chỉ ra rằng mô-đun là hiện tại Mod-Def 1 là đồng hồ dòng của haidây Giao diện hàng loạt cho hàng loạt ID
Mod-Def 2 là đường dữ liệu của giao diện hàng loạt hai dây đối với hàng loạt ID
4) RX_LOS (Loss of Signal): LVTTL tương thích với điện áp tối đa của Host_Vcc. RX_LOS có thể được bật hoặc người khuyết tật (Xem đặt hàng thông tin),RX_LOS không được sử dụng và là luôn luôn gắn bó đến đất via 100 ohm kháng cự.
5) RD-/+: Đây là cácCác đầu ra máy thu khác biệt. Chúng được kết nối AC 100 đường chênh lệch nên được chấm dứt với 100 (sự khác biệt) tại người dùng SERDES.
6) TD-/+: Đây là cácHọ là AC-coupled, đường khác biệt với 100kết thúc khác biệt ibên ngoài module.
+3,3V Volt điện năng Giao diện
|
Parameter |
Biểu tượng |
Khoảng phút |
Loại |
Tối đa |
Đơn vị |
Ghi chú/Điều kiện |
|
Cung cấp Hiện tại |
IS |
|
320 |
375 |
mA |
1.2W công suất tối đa ở mức đầy đủ phạm vi của điện áp và Xem cảnh báo ghi chú bên dưới |
|
Nhập Điện áp |
Vcc |
3.13 |
3.3 |
3.47 |
V |
Đề cập đến GND |
|
Tối đa Điện áp |
Vmax |
|
|
4 |
V |
Tối đa |
Các tín hiệu tốc độ thấp, điệnđặc điểm tronic
|
Parameter |
Biểu tượng |
|
Khoảng phút |
Tối đa |
Đơn vị |
Ghi chú/Điều kiện |
|
SFP Output Mức thấp |
VOL |
|
0 |
0.5 |
V |
4.7k đến 10k kéo lên để host_Vcc, đo tại mặt chủ của đầu nối |
|
SFP Output cao |
VOH |
|
host_Vcc - 0.5 |
host_Vcc + 0.3 |
V |
4.7k đến 10k kéo lên để host_Vcc, đo tại mặt chủ của đầu nối |
|
SFP Nhập Mức thấp |
VIL |
|
0 |
0.8 |
V |
4.7k đến 10k kéo lên đến Vcc, đo ở phía SFP của đầu nối |
|
SFP Nhập cao |
HIV |
|
2 |
Vcc +0.3 |
V |
4.7k đến 10k kéo lên đến Vcc, đo ở phía SFP của đầu nối |
Giao diện điện tốc độ cao, truyền tải dòng SFP
|
Parameter |
Biểu tượng |
Khoảng phút |
Loại |
Tối đa |
Đơn vị |
Ghi chú/Điều kiện |
|
Đường Tần số |
fL |
|
125 |
|
MHz |
Mã hóa 5 cấp, mỗi IEEE 802.3 |
|
Tx Output Kháng trở |
Zout, TX |
|
100 |
|
Ohm |
Phân biệt, cho tất cả Tần số giữa 1MHz và 125MHz |
|
Rx Nhập Kháng trở |
Zin, RX. |
|
100 |
|
Ohm |
Phân biệt, cho tất cả Tần số giữa 1MHz và 125MHz |
Giao diện điện tốc độ cao, SFP chủ
|
Parameter |
Biểu tượng |
Khoảng phút |
Loại |
Tối đa |
Đơn vị |
Ghi chú/Điều kiện |
|
Dữ liệu kết thúc đơn đầu vào swing |
Vinsing |
250 |
|
1200 |
mV |
Một đầu |
|
Dữ liệu đầu ra kết thúc duy nhất swing |
Chúc mừng |
350 |
|
800 |
mV |
Một đầu |
|
Thời gian tăng / giảm |
Tr,Tf |
|
175 |
|
psc |
20%-80% |
|
Tiêu chuẩn Nhập Kháng trở |
Zin |
|
50 |
|
Ohm |
Một đầu |
|
Rx Lượng phát ra Kháng trở |
Zout |
|
50 |
|
Ohm |
Một đầu |
Thông số kỹ thuật chung
|
Parameter |
Biểu tượng |
Khoảng phút |
Thông thường |
Tối đa |
Đơn vị |
|
|
Trường hợp hoạt động Nhiệt độ |
Thương mại |
Tc |
0 |
|
70 |
°C |
|
|
Mở rộng |
|
- 20 |
|
85 |
°C |
|
Nhiệt độ lưu trữ |
|
|
-40 |
|
85 |
°C |
Thông số kỹ thuật cơ khí
Các máy chủ-mặt của theTK- G1-RJ45phù hợp đến các cơ khí thông số kỹ thuật phác thảo trong các SFP MSA1.
Mặt trước phần của SFP (phần mở rộng bên ngoài khuôn mặt đĩa của máy chủ) là lớn hơn đến phù hợp cácRJ-45kết nối
Các tài liệu tham khảo
1.Nhỏ Biểu mẫu Nguyên nhân Có thể cắm (SFP)Máy phát sóng Nhiều-Nguồn Thỏa thuận(MSA),Tháng 92000.
2. IEEE802.3 ️ 2002.
3.AT24C01A/02/04/08/ 16 2-Sợi Dòng CMOS E2PROM️ ,Atmel Công ty.
Tuân thủ quy định
|
Tính năng |
Ghi chú |
Hiệu suất |
|
Phân tích điện tĩnh (ESD) |
IEC/EN 61000-4-2 |
Phù hợp với các tiêu chuẩn |
|
Điện từ Sự can thiệp (EMI) |
FCC Phần 15 Lớp B Lưu ý: 55022 Lớp học B (CISPR 22A) |
Phù hợp với các tiêu chuẩn |
|
Mắt laser An toàn |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Lớp học 1 laser sản phẩm |
|
Thành phần Sự công nhận |
IEC/EN 60950, UL |
Phù hợp với các tiêu chuẩn |
|
ROHS |
2002/95/EC |
Phù hợp với các tiêu chuẩn |
|
EMC |
EN61000-3 |
Phù hợp với các tiêu chuẩn |
