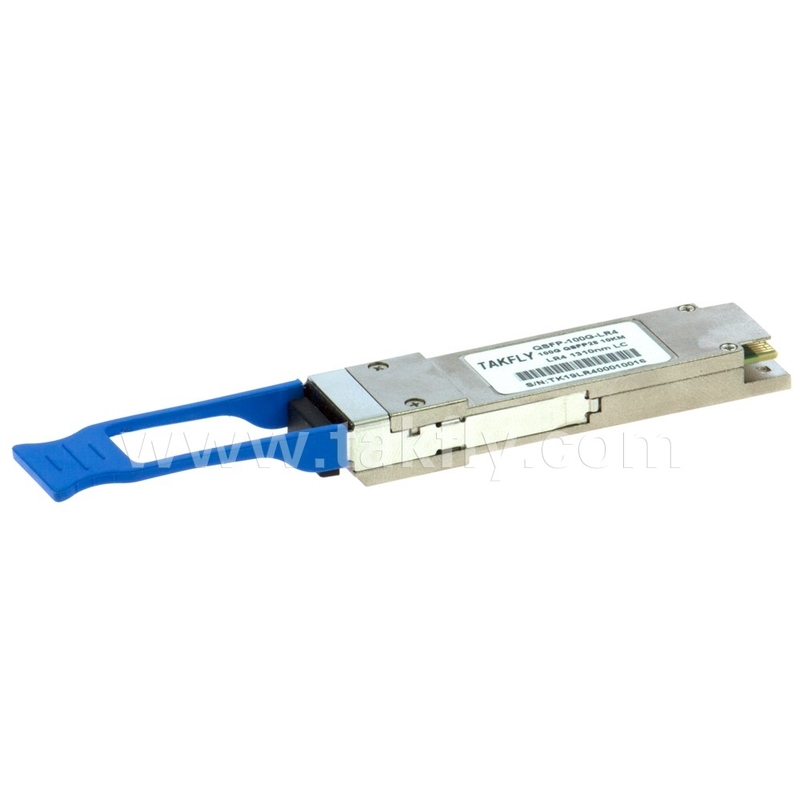

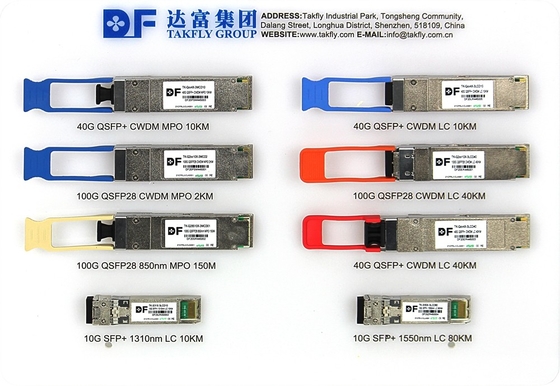

Bên khách hàng 100Gbps 10KM QSFP28 LR4 với DDM Transceiver Cáp điện năng lượng cao Dài 1m Kết nối viễn thông
Thông tin chi tiết sản phẩm:
Place of Origin: | Guangdong, SHENZHEN |
Hàng hiệu: | TAKFLY |
Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
Model Number: | TKQS28-100G-LR4 |
Thanh toán:
Minimum Order Quantity: | 1 Pices |
---|---|
Giá bán: | US$0.01 ~ US$1200/PC |
Delivery Time: | 3-7working days |
Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
Thông tin chi tiết |
|||
Ratio: | 50/50 | Center Wavelength: | 1450nm |
---|---|---|---|
Insertion Loss: | ≤0.3dB | Package Weight: | 10g |
Package Type: | Bare Fiber, 900um Loose Tube, 2mm Cable | Wavelegth: | 1310nm |
Axis Alignment: | Slow axis or Fast axis | Wavelength Range: | 1310nm, 1550nm |
Application: | Optical Communication Systems | Splitter Ratio: | 98/2 |
Storage Temperature: | -40~+85℃ | Port Number: | 1x2 |
Fiber Length: | 1m | Fiber: | PM Corning 980nm fiber |
Power Handling Capacity: | High Power | ||
Làm nổi bật: | Máy thu 100Gbps QSFP28 LR4,DDM QSFP28 LR4 Transceiver,10KM QSFP28 LR4 Transceiver |
Mô tả sản phẩm
Đặc trưng
ØHệ số biểu mẫu QSFP28 MSA có thể cắm nóng
ØTuân thủIEEE 802.3ba 100GBase-LR4
ØHỗ trợ tỷ lệ bit tổng hợp 103,1GB/s
ØTăng tới 10km với G.652 SMF
ØNguồn điện +3,3V
ØNhiệt độ trường hợp hoạt động:0 ~ 70℃
ØMáy phát: Làm mát 4x25gb/s lan WDM EML TOSA (1295,56, 1300,05, 1304.58, 1309.14nm)
ØMáy thu: 4x25gb/sGHIMRosa
Ø4x28gGiao diện nối tiếp điện (CEI-28G-VSR)
ØTiêu thụ năng lượng tối đa 4.0W
ØĐồ chứa Duplex LC
Ứng dụng
ØCác liên kết Ethernet 100GBase-LR4
ØInfiniband QDR và DDR kết nối
ØKết nối viễn thông phía máy khách
Sự miêu tả
Sản phẩm này là mô-đun bộ thu phát 100GB/s được thiết kế cho các ứng dụng truyền thông quang tuân thủ 100GBase-LR4 của tiêu chuẩn IEEE P802.3BA. Mô -đun chuyển đổi 4 kênh đầu vào của dữ liệu điện 25GB/s thành 4 kênh tín hiệu quang LAN WDM và sau đó ghép chúng thành một kênh duy nhất để truyền quang học 100GB/s. Đảo ngược ở phía máy thu, mô-đun khử-đa hóa đầu vào quang học 100GB/s thành 4 kênh tín hiệu quang LAN WDM và sau đó chuyển chúng thành 4 kênh đầu ra của dữ liệu điện.
Bước sóng trung tâm của 4 kênh WDM LAN là 1295,56, 1300,05, 1304,58 và 1309,14nm là thành viên của lưới bước sóng LAN WDM được xác định trong IEEE 802.3ba.CácHiệu suất cao được làm mát LAN WDM EA-DFB và máy thu pin có độ nhạy cao cung cấp hiệu suất vượt trội cho các ứng dụng Ethernet 100Gigabit lên tới 10km và tuân thủ giao diện quang với khoản yêu cầu.
Sản phẩm được thiết kế với yếu tố hình thức, kết nối quang/điện và giao diện chẩn đoán kỹ thuật số Theo Thỏa thuận đa nguồn QSFP+ (MSA). Nó đã được thiết kế để đáp ứng các điều kiện hoạt động bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và nhiễu EMI.
Mô tả chức năng
Mô-đun bộ thu phát nhận được 4 kênh dữ liệu điện 25GB/s, được xử lý bởi IC đồng hồ 4 kênh và phục hồi dữ liệu (CDR) định hình lại và giảm tốc độ jitter của mỗi tín hiệu điện. Sau đó, mỗi 4 trong số 4 trình điều khiển laser EML của IC chuyển đổi một trong 4 kênh tín hiệu điện thành tín hiệu quang được truyền từ một trong 4 laser EML được làm mát được đóng gói trong lắp ráp phụ quang phân phát (TOSA). Mỗi laser khởi chạy tín hiệu quang học theo bước sóng cụ thể được chỉ định trong các yêu cầu 100GBA-LR4 của IEEE802.3BA. Các tín hiệu quang học 4 làn này sẽ được ghép kênh thành một sợi đơn bằng một sợi WDM quang 4 đến 1. Công suất đầu ra quang học của mỗi kênh được duy trì không đổi bởi mạch điều khiển nguồn tự động (APC). Đầu ra của máy phát có thể được tắt bằng tín hiệu phần cứng TX_DIS và/hoặc giao diện nối tiếp 2 dây.
Người nhận nhận tín hiệu quang LAN WDM 4 làn. Các tín hiệu quang học được khử trùng bằng cách giới thiệu quang học 1 đến 4 và mỗi trong số 4 kênh tín hiệu quang học được đưa vào một trong 4 máy thu được đóng gói vào lắp ráp phụ quang phụ (ROSA). Mỗi máy thu chuyển đổi tín hiệu quang thành tín hiệu điện. Các tín hiệu điện được tái sinh được xử lý lại và khử trùng và khuếch đại bởi phần RX của CDR 4 kênh. Các tín hiệu điện đầu ra 4 làn được giữ lại tuân thủ các yêu cầu giao diện IEEE CAUI-4. Ngoài ra, mỗi tín hiệu quang nhận được được theo dõi bởi phần DOM. Giá trị được theo dõi được báo cáo thông qua giao diện nối tiếp 2 dây. Nếu một hoặc nhiều tín hiệu quang nhận được yếu hơn mức ngưỡng, báo thức phần cứng RX_LOS sẽ được kích hoạt.
Cần có nguồn cung cấp năng lượng +3,3V để tăng sức mạnh cho sản phẩm này. Cả hai chân cung cấp năng lượng VCCTX và VCCRX đều được kết nối bên trong và nên được áp dụng đồng thời. Theo thông số kỹ thuật của MSA, mô-đun cung cấp 7 chân điều khiển phần cứng tốc độ thấp (bao gồm giao diện nối tiếp 2 dây): Modsell, SCL, SDA, ResetL, LPMode, Modprsl và INTL.
Mô -đun Chọn (Modsell) là một chân đầu vào. Khi được chủ nhà bị chủ nhà giữ thấp, sản phẩm này phản ứng với các lệnh giao tiếp nối tiếp 2 dây. Modsell cho phép sử dụng sản phẩm này trên một bus giao diện 2 dây duy nhất-phải sử dụng các dòng modsell riêng lẻ.
Đồng hồ nối tiếp (SCL) và dữ liệu nối tiếp (SDA) được yêu cầu cho giao diện giao tiếp xe buýt nối tiếp 2 dây và cho phép máy chủ truy cập bản đồ bộ nhớ QSFP28.
Pin resetl cho phép đặt lại hoàn toàn, trả các cài đặt về trạng thái mặc định của chúng, khi mức thấp trên pin resetl được giữ trong thời gian dài hơn độ dài xung tối thiểu. Trong quá trình thực hiện đặt lại, máy chủ sẽ bỏ qua tất cả các bit trạng thái cho đến khi nó cho biết việc hoàn thành ngắt đặt lại. Sản phẩm chỉ ra điều này bằng cách đăng tín hiệu INTL (ngắt) với bit data_not_redy được phủ định trong bản đồ bộ nhớ. Lưu ý rằng trên Power Up (bao gồm cả chèn nóng), mô -đun sẽ đăng hoàn thành ngắt thiết lập lại này mà không yêu cầu thiết lập lại.
Chế độ công suất thấp (LPMode) được sử dụng để đặt mức tiêu thụ năng lượng tối đa cho sản phẩm để bảo vệ các máy chủ không có khả năng làm mát các mô -đun công suất cao hơn, nếu các mô -đun như vậy Vô tình chèn.
Mô -đun hiện tại (MODPRSL) là một tín hiệu cục bộ vào bảng chủ, trong trường hợp không có sản phẩm, thường được kéo lên VCC máy chủ. Khi sản phẩm được chèn vào đầu nối, nó hoàn thành đường dẫn đến mặt đất thông qua một điện trở trên bảng chủ và khẳng định tín hiệu. MODPRSL sau đó chỉ ra hiện tại của nó bằng cách đặt MODPRSL thành trạng thái thấp.
Ngắt (INTL) là một pin đầu ra. Cấm Low, chỉ ra một lỗi hoạt động có thể hoặc một trạng thái quan trọng đối với hệ thống máy chủ. Máy chủ xác định nguồn của ngắt bằng giao diện nối tiếp 2 dây. Pin INTL là đầu ra của bộ thu mở và phải được kéo đến điện áp VCC của máy chủ trên bảng chủ.
Biểu đồ khối thu phát
Hình 1. Khối bộ thu phátSơ đồ
Gán và mô tả pin
Hình 2. Tuân thủ MSA Đầu nối
Định nghĩa pin
GHIM |
Logic |
Biểu tượng |
Tên/Mô tả |
Lưu ý s |
1 |
|
GND |
Đất |
1 |
2 |
CML-I |
Tx2n |
Máy phát ngược dữ liệu ngược |
|
3 |
CML-I |
TX2P |
Đầu ra dữ liệu không đảo ngược |
|
4 |
|
GND |
Đất |
1 |
5 |
CML-I |
Tx4n |
Máy phát ngược dữ liệu ngược |
|
6 |
CML-I |
TX4P |
Đầu ra dữ liệu không đảo ngược |
|
7 |
|
GND |
Đất |
1 |
8 |
Lvtll-i |
Modsell |
Mô -đun chọn |
|
9 |
Lvtll-i |
Đặt lại |
Đặt lại mô -đun |
|
10 |
|
Vccrx |
+Máy thu cung cấp điện 3,3V |
2 |
11 |
LVCMOS-I/O. |
SCL |
Đồng hồ giao diện nối tiếp 2 dây |
|
12 |
LVCMOS-I/O. |
SDA |
Dữ liệu giao diện nối tiếp 2 dây |
|
13 |
|
GND |
Đất |
|
14 |
CML-O |
RX3P |
Đầu ra dữ liệu không đảo ngược của người nhận |
|
15 |
CML-O |
Rx3n |
Đầu ra dữ liệu đảo ngược của máy thu |
|
16 |
|
GND |
Đất |
1 |
17 |
CML-O |
RX1P |
Đầu ra dữ liệu không đảo ngược của người nhận |
|
18 |
CML-O |
Rx1n |
Đầu ra dữ liệu đảo ngược của máy thu |
|
19 |
|
GND |
Đất |
1 |
20 |
|
GND |
Đất |
1 |
21 |
CML-O |
Rx2n |
Đầu ra dữ liệu đảo ngược của máy thu |
|
22 |
CML-O |
RX2P |
Đầu ra dữ liệu không đảo ngược của người nhận |
|
23 |
|
GND |
Đất |
1 |
24 |
CML-O |
Rx4n |
Đầu ra dữ liệu đảo ngược của máy thu |
1 |
25 |
CML-O |
RX4P |
Đầu ra dữ liệu không đảo ngược của người nhận |
|
26 |
|
GND |
Đất |
1 |
27 |
Lvttl-o |
MODPRSL |
Mô -đun hiện tại |
|
28 |
Lvttl-o |
Intl |
Ngắt |
|
29 |
|
Vcctx |
+3.3 v Máy phát cung cấp điện |
2 |
30 |
|
VCC1 |
+3.3 v nguồn điện |
2 |
31 |
Lvttl-i |
LPMode |
Chế độ công suất thấp |
|
32 |
|
GND |
Đất |
1 |
33 |
CML-I |
TX3P |
Máy phát dữ liệu không đảo ngược đầu vào |
|
34 |
CML-I |
Tx3n |
Đầu ra dữ liệu đảo ngược |
|
35 |
|
GND |
Đất |
1 |
36 |
CML-I |
TX1P |
Máy phát dữ liệu không đảo ngược đầu vào |
|
37 |
CML-I |
Tx1n |
Đầu ra dữ liệu đảo ngược |
|
38 |
|
GND |
Đất |
1 |
Ghi chú:
1. GND là biểu tượng cho tín hiệu và cung cấp (nguồn) phổ biến cho mô -đun QSFP28. Tất cả đều phổ biến trong mô -đun và tất cả các điện áp mô -đun được tham chiếu đến tiềm năng này trừ khi có ghi chú khác. Kết nối chúng trực tiếp với mặt phẳng tín hiệu của bảng chủ.
2.VCCRX, VCC1 và VCCTX là các nhà cung cấp năng lượng nhận và truyền và sẽ được áp dụng đồng thời. Lọc nguồn cung cấp điện của máy chủ được đề xuất được hiển thị trong Hình 3 dưới đây. VCC RX, VCC1 và VCC TX có thể được kết nối bên trong trong mô -đun trong bất kỳ sự kết hợp nào. Các chân kết nối được đánh giá cho dòng điện tối đa 1000mA.
Bộ lọc cung cấp điện được đề xuất
Hình 3. Cung cấp điện được đề xuấtFILTEr
Xếp hạng tối đa tuyệt đối
Cần lưu ý rằng hoạt động vượt quá bất kỳ xếp hạng tối đa tuyệt đối cá nhân nào có thể gây ra thiệt hại vĩnh viễn cho mô -đun này.
Tham số |
Biểu tượng |
Tối thiểu |
Tối đa |
Đơn vị |
Ghi chú |
Nhiệt độ lưu trữ |
TS |
-40 |
85 |
DEGC |
|
Nhiệt độ trường hợp hoạt động |
TOp |
0 |
70 |
DEGC |
|
Điện áp cung cấp điện |
VCc |
-0,5 |
3.6 |
V |
|
Độ ẩm tương đối (không kích thích) |
Rh |
0 |
85 |
Phần trăm |
|
Ngưỡng thiệt hại, mỗi làn |
THd |
5.5 |
|
DBM |
|
Điều kiện hoạt động được đề xuất và yêu cầu cung cấp điện
Tham số |
Biểu tượng |
Tối thiểu |
Đặc trưng |
Tối đa |
Đơn vị |
Nhiệt độ trường hợp hoạt động |
TOp |
0 |
|
70 |
DEGC |
Điện áp cung cấp điện |
VCc |
3.135 |
3.3 |
3.465 |
V |
Tốc độ dữ liệu, mỗi làn |
|
|
25.78125 |
|
Gb/s |
Điều khiển điện áp đầu vào cao |
|
2 |
|
VCC |
V |
Điều khiển điện áp đầu vào thấp |
|
0 |
|
0,8 |
V |
Khoảng cách liên kết với G.652 |
D |
0,002 |
|
10 |
km |
Ghi chú:
1. Phụ thuộc vào mất sợi thực tế/km (khoảng cách liên kết được chỉ định là để mất chất xơ là 0.4db/km)
Đặc điểm điện
Các đặc điểm điện sau đây được xác định trong môi trường hoạt động được đề xuất trừ khi có quy định khác.
Tham số |
Biểu tượng |
Tối thiểu |
Đặc trưng |
Tối đa |
Đơn vị |
Ghi chú |
||
Tiêu thụ năng lượng |
|
|
|
4.0 |
W |
|
||
Cung cấp hiện tại |
ICC |
|
|
1.21 |
MỘT |
|
||
Bộ thu phát Bật nguồnKhởi tạo Thời gian |
|
|
|
2000 |
bệnh đa xơ cứng |
1 |
||
Máy phát (mỗi làn) |
||||||||
Dung sai điện áp đầu vào đơn (Lưu ý 2) |
|
-0.3 |
|
4.0 |
V |
Được đề cập đến tín hiệu TP1 chung |
||
Chế độ chung AC Đầu vào Dung sai điện áp |
|
15 |
|
|
MV |
RMS |
||
Sự khác biệt Đầu vào Điện ápXích đu Ngưỡng |
|
50 |
|
|
MVPP |
LOSA Ngưỡng |
||
Swing khác biệt |
Đầu vào |
Điện áp |
Vin, trang |
190 |
|
700 |
MVPP |
|
Trở kháng đầu vào khác biệt |
Zin |
90 |
100 |
110 |
Om |
|
||
Người nhận (mỗi làn) |
||||||||
Điện áp kết thúc |
|
Đầu ra |
|
-0.3 |
|
4.0 |
V |
Đã đề cập đến tín hiệu chung |
Đầu ra chế độ chung AC Điện áp |
|
|
|
7.5 |
MV |
RMS |
||
Điện áp đầu ra khác biệt xoay |
Vout, trang |
300 |
|
850 |
MVPP |
|
||
Trở kháng khác biệt |
|
Đầu ra |
Zout |
90 |
100 |
110 |
Om |
|
Ghi chú:
1.Thời gian khởi tạo bật nguồn là thời gian khi điện áp nguồn điện đạt được và vẫn ở trênĐiện áp cung cấp hoạt động tối thiểu được đề xuất cho đến thời điểm khi mô -đun hoạt động đầy đủ.
2.Dung sai điện áp đầu vào duy nhất là phạm vi cho phép của đầu vào tức thời tín hiệu.
Đặc điểm quang học
QSFP28 100GBase-LR4 |
|
||||||||||
Tham số |
Biểu tượng |
Tối thiểu |
Đặc trưng |
Tối đa |
Đơn vị |
Ghi chú |
|
||||
Bước sóng làn đường |
L0 |
1294,53 |
1295,56 |
1296,59 |
nm |
|
|
||||
|
L1 |
1299,02 |
1300,05 |
1301,09 |
nm |
|
|
||||
|
L2 |
1303,54 |
1304,58 |
1305.63 |
nm |
|
|
||||
|
L3 |
1308,09 |
1309.14 |
1310,19 |
nm |
|
|
||||
Máy phát |
|
||||||||||
Tỷ lệ ức chế chế độ phụ |
SMSR |
30 |
|
|
DB |
|
|
||||
Tổng công suất phóng trung bình |
PT |
|
|
10,5 |
DBM |
|
|
||||
Năng lượng phóng trung bình, mỗi làn |
PAVG |
-4.3 |
|
4.5 |
DBM |
|
|
||||
Oma, mỗi làn đường |
POma |
-1.3 |
|
4.5 |
DBM |
1 |
|
||||
Sự khác biệt TRONG Phóng Quyền lựcgiữa bất kỳHaiLàn đường (Oma) |
PTX, khác |
|
|
5 |
DB |
|
|
||||
PhóngQuyền lựcTrong OMA trừ máy phát Và Phân tán |
|
-2.3 |
|
|
DBM |
|
|
||||
Hình phạt (TDP), mỗi làn |
|
|
|
|
|
|
|||||
TDP, mỗi làn đường |
TDP |
|
|
2.2 |
DB |
|
|||||
Tỷ lệ tuyệt chủng |
Er |
4 |
|
|
DB |
|
|||||
Rin20Oma |
Rin |
|
|
-130 |
DB/Hz |
|
|||||
Khả năng chịu tổn thất trở lại quang học |
Tol |
|
|
20 |
DB |
|
|||||
Máy phát phản xạ |
RT |
|
|
-12 |
DB |
|
|||||
Mặt nạ mắt {x1,X2, x3,Y1, y2, y3} |
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
2 |
|||||||
Trung bình Phóng Quyền lực TẮT Máy phát, mỗi làn đường |
POFF |
|
|
-30 |
DBM |
|
|||||
Người nhận |
|||||||||||
Ngưỡng thiệt hại, mỗi làn |
THd |
5.5 |
|
|
DBM |
3 |
|||||
Tổng năng lượng nhận trung bình |
|
|
|
10,5 |
DBM |
|
|||||
Năng lượng nhận trung bình, mỗi làn |
|
-10.6 |
|
4.5 |
DBM |
|
|||||
Nhận được Quyền lực (Oma), mỗi Làn đường |
|
|
|
4.5 |
DBM |
|
|||||
Độ nhạy của máy thu (OMA), mỗi làn |
Sen |
|
|
-8.6 |
DBM |
|
|||||
Căng thẳng Người nhận Sự nhạy cảm (Oma), mỗi làn đường |
|
|
|
-6.8 |
DBM |
4 |
|||||
Phản xạ máy thu |
RR |
|
|
-26 |
DB |
|
|||||
Sự khác biệt TRONG Nhận được Quyền lực giữa hai làn đường (OMA) |
PRX, khác |
|
|
5.5 |
DB |
|
|||||
Los khẳng định |
LOSA |
|
-18 |
|
DBM |
|
|||||
Los Deassert |
LOSD |
|
-15 |
|
DBM |
|
|||||
Los trễ |
Losh |
0,5 |
|
|
DB |
|
|||||
Máy thu điện 3 dB tần số cắt trên, mỗi làn |
FC |
|
|
31 |
GHz |
|
|||||
Điều kiện kiểm tra độ nhạy của máy thu căng thẳng (Lưu ý 5) |
|||||||||||
Thẳng đứngĐóng mắtHình phạt,mỗi Làn đường |
|
|
1.8 |
|
DB |
|
|||||
Eye J2 J2 J2, mỗi làn |
|
|
0,3 |
|
Ui |
|
|||||
Eye J9 J9 J9, mỗi làn |
|
|
0,47 |
|
Ui |
|
1.Ngay cả khi TDP <1 dB, OMA Min phải vượt quá giá trị tối thiểu được chỉ định ở đây.
2.Xem Hình 4 dưới đây.
3.Máy thu có thể dung nạp, mà không bị hỏng, tiếp xúc liên tục với tín hiệu đầu vào quang được điều chế
Có mức sức mạnh này trên một làn. Máy thu không phải hoạt động chính xác tại công suất đầu vào này.
4.Được đo bằng tín hiệu kiểm tra phù hợp ở đầu vào máy thu cho ber = 1x10-12.
5.Hình phạt đóng mắt thẳng đứng và jitter mắt căng thẳng là điều kiện kiểm tra để đo độ nhạy của máy thu bị căng thẳng. Chúng không phải là đặc điểm của người nhận.
Chức năng chẩn đoán kỹ thuật số
Các đặc điểm chẩn đoán kỹ thuật số sau đây được xác định trong các điều kiện hoạt động bình thường trừ khi có quy định khác.
Tham số |
Biểu tượng |
Tối thiểu |
Tối đa |
Đơn vị |
Ghi chú |
Nhiệt độ màn hìnhTuyệt đối lỗi |
DMI_TEMP |
-3 |
+3 |
DEGC |
Phạm vi nhiệt độ quá hoạt động |
Màn hình điện áp cung cấp Lỗi tuyệt đối |
DMI _VCC |
-0.1 |
0,1 |
V |
Quá hoạt động phạm vi |
Kênh Rx quyền lựcGiám sát tuyệt đối lỗi |
DMI_RX_CH |
-2 |
2 |
DB |
1 |
Kênh Thiên vị hiện hành màn hình |
DMI_IBIAS_CH |
-10% |
10% |
MA |
|
Kênh TX quyền lực Giám sát lỗi tuyệt đối |
DMI_TX_CH |
-2 |
2 |
DB |
1 |
Quá hạn ĐẾN Đo lường sự chính xác của khác biệt đơn cách thức sợi, ở đó có thể là MỘT thêm vào +/- 1 DB sự biến động, hoặc tổng cộng +/- 3 dB sự chính xác.
Kích thước cơ học
Nhân vật4. Đường viền cơ họce
ESD
Bộ thu phát này được chỉ định là ngưỡng ESD 1KV cho các chân dữ liệu tốc độ cao và 2kV cho tất cả các chân đầu vào điện khác, được thử nghiệm trên mỗi MIL-STD-883, Phương pháp 3015.4 /JESD22-A114-A (HBM). Tuy nhiên, các biện pháp phòng ngừa ESD thông thường vẫn được yêu cầu trong quá trình xử lý mô -đun này. Bộ thu phát này được vận chuyển trong bao bì bảo vệ ESD. Nó nên được loại bỏ khỏi bao bì và chỉ được xử lý trong một ESD được bảo vệ môi trường.
An toàn bằng laser
Đây là một sản phẩm laser loại 1 theo EN 60825-1: 2014. Sản phẩm này tuân thủ 21 CFR 1040.10 và 1040.11 ngoại trừ các sai lệch theo Thông báo Laser số 50, ngày (24 tháng 6 năm 2007).
THẬN TRỌNG: Sử dụng các điều khiển hoặc điều chỉnh hoặc thực hiện các thủ tục khác với các quy trình được chỉ định ở đây có thể dẫn đến phơi nhiễm bức xạ nguy hiểm.
Tuân thủ quy định
Tính năng |
Thẩm quyền giải quyết |
Hiệu suất |
Xả tĩnh điện.ESD) |
IEC/EN 61000-4-2 |
Tương thích với các tiêu chuẩn |
Giao thoa điện từ (EMI) |
FCC Phần 15 Lớp B EN 55022 Lớp B (CISPR 22a) |
Tương thích với các tiêu chuẩn |
An toàn mắt bằng laser |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Sản phẩm laser loại 1 |
Nhận dạng thành phần |
IEC/EN 60950, UL |
Tương thích với các tiêu chuẩn |
Rohs |
2002/95/EC |
Tương thích với các tiêu chuẩn |
EMC |
EN61000-3 |
Tương thích với các tiêu chuẩn |
