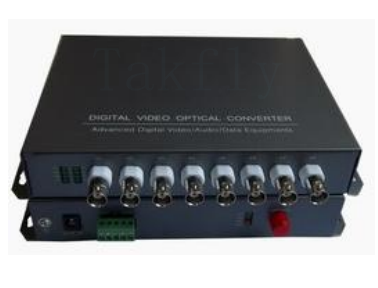

Chuyển đổi quang học video kỹ thuật số 8 kênh hiệu quả về chi phí, đường dài, video không nén với dữ liệu RS485 qua sợi duy nhất
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | ShenZhen & Trung Sơn, Trung Quốc |
| Hàng hiệu: | DF/OEM/Nuetral |
| Chứng nhận: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Số mô hình: | 8 kênh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | can be negotiated |
| chi tiết đóng gói: | thùng carton |
| Thời gian giao hàng: | 5-9 ngày làm việc phụ thuộc vào QTY |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, PayPal |
| Khả năng cung cấp: | 1000 chiếc / ngày |
|
Thông tin chi tiết |
|||
| Làm nổi bật: | Bộ chuyển đổi quang kỹ thuật số 8 kênh,bộ chuyển đổi video cáp quang RS485,bộ chuyển đổi video không nén đường dài |
||
|---|---|---|---|
Mô tả sản phẩm
Bộ chuyển đổi quang video kỹ thuật số 8 kênh
Truyền video không nén, đường dài, tiết kiệm chi phí với dữ liệu RS485 qua cáp quang đơn.
Tổng quan về sản phẩm
Bộ chuyển đổi quang video kỹ thuật số tiên tiến này sử dụng công nghệ truyền thông toàn kỹ thuật số để truyền đồng thời 2 kênh video chuyển tiếp và 1 hoặc 2 kênh dữ liệu RS485/422 ngược trên một sợi quang. Với tính năng mã hóa video kỹ thuật số không nén tương thích với các định dạng PAL, NTSC và SECAM, nó mang lại chất lượng hình ảnh ở mức phát sóng cho các yêu cầu ứng dụng đa dạng.
Thiết kế plug-and-play cho phép cài đặt nhanh chóng mà không cần vận hành tại hiện trường, đảm bảo hoạt động ổn định trên nhiều môi trường khác nhau. Đèn chỉ báo trạng thái LED giúp giám sát các thông số hệ thống theo thời gian thực, đồng thời khả năng chống sét và chống nhiễu điện từ tích hợp giúp nâng cao độ tin cậy của thiết bị.
Các tính năng chính
- Truyền dẫn cáp quang chất lượng phát sóng hoàn toàn kỹ thuật số, không nén
- Dải động quang học rộng- không cần điều chỉnh trường
- Tương thích với PAL, NTSC, SECAM và các định dạng truyền video khác
- Hỗ trợ truyền dữ liệu RS232 / RS485 / RS422
- Chống sét ba giai đoạnthiết kế
- Thiết kế cấp công nghiệpvới độ tin cậy cao cho môi trường đòi hỏi khắt khe
- Điều chỉnh công suất tự độngVàbù nhiệt độ tự độngmạch; bảo vệ quá tải với tính năng tự động phục hồi
- Công nghệ gắn toàn bộ bề mặt (SMT)để cải thiện độ tin cậy
- Giám sát khách hàng- khung 19" 4U tiêu chuẩn hỗ trợ tối đa 8 card; có thể thêm card mạng để quản lý tập trung
- Bộ thu phát quang từ xa- thiết kế khung máy tính để bàn nhỏ gọn với tùy chọn gắn tường
Thông số kỹ thuật hiệu suất
Hiệu suất Video
| Kênh Video | 8 |
| Băng thông video | 0 ~ 6,5 MHz |
| Tỷ lệ mẫu | 8bit/10bit |
| Tỷ lệ tín hiệu trên tạp âm | ≥ 65dB |
| Tăng chênh lệch | <1% (điển hình) |
| Pha vi phân | <0,8° (điển hình) |
| Nghiêng dọc | <0,5% (tối đa) |
| Trở kháng đầu vào/đầu ra | 75Ω (không cân bằng) |
| Mức đầu vào/đầu ra | 1.0Vpp (điển hình) |
| Hệ thống tín hiệu | PAL / NTSC / SECAM |
Hiệu suất dữ liệu
| Kênh dữ liệu | 1 hoặc 2 chiều |
| Giao diện dữ liệu | RS485/422 (tùy chọn) |
| Giao diện vật lý | 5 nhà ga công nghiệp |
| Tốc độ dữ liệu | 0 ~ 100Kb/giây |
| Tỷ lệ lỗi bit (BER) | <10E-12 |
Hiệu suất quang học
| Bước sóng truyền | 1310nm/1550nm |
| Giao diện quang học | FC / PC |
| Truyền công suất quang | -8dB |
| Độ nhạy của máy thu | -25dB |
| Dải động quang học | 17dB |
| Mất quang tối đa | 14dB |
| Khoảng cách truyền | Hơn 20KM (đơn) |
Thông số chung
| Nhiệt độ hoạt động | -10oC ~ +55oC |
| Độ ẩm | 0 ~ 95% (không ngưng tụ) |
| Tiêu thụ điện năng | 2,5W @ DC5V |
| Kích thước | 483mm (Dài) x 170mm (Rộng) x 55mm (Cao) |
| Cân nặng | 6,0kg |
| MTBF | Hơn 100.000 giờ |
Ứng dụng điển hình
- An ninh & Giám sát- Giám sát an ninh thành phố và tòa nhà an toàn
- Vận tải- Hệ thống giám sát từ xa đường cao tốc và đường sắt
- Phương tiện công cộng- Hệ thống giám sát giao thông công cộng đô thị
- An toàn công cộng- Giám sát từ xa cho các cơ sở điều hành
- Tài chính- Hệ thống giám sát ngân hàng
- Năng lượng & Tiện ích- Giám sát hệ thống điện từ xa
- Công nghiệp- Giám sát quá trình sản xuất công nghiệp và khai thác mỏ
- Quản lý nước- Kiểm soát lũ và giám sát khu vực hồ chứa
- Hàng không- Giám sát sân bay
- Phương tiện truyền thông- Truyền hình ảnh phát thanh và truyền hình
- Giáo dục- Giám sát khuôn viên trường và phòng thi
- Thương mại & dân cư- Tòa nhà cao tầng, tòa nhà thông minh, cộng đồng thông minh
- hậu cần- Rào cản hải quan và video giám sát kho hàng
- hóa dầu- Giám sát cơ sở hóa dầu
- cải huấn- Hệ thống giám sát video
- Chính phủ- Hệ thống giám sát và báo động cho các cơ quan chính phủ
- Lệnh & Kiểm soát- Trực quan hóa vị trí lệnh và điều khiển
- Dịch vụ khẩn cấp- Hệ thống chỉ huy chữa cháy rừng
Hệ thống đánh số mẫu
Giải thích mã mẫu:
① Số tín hiệu video
② Số cho tín hiệu dữ liệu, D là dữ liệu chuyển tiếp, d là dữ liệu ngược
③ Số cho tín hiệu giọng nói, A là giọng nói chuyển tiếp, a là giọng nói ngược lại
④ Số cho giá trị chuyển mạch, K là giá trị chuyển mạch thuận, k là giá trị chuyển mạch ngược
⑤ E là giao diện Ethernet
⑥ T là giao diện điện thoại
⑦ SM là chế độ đơn, MM là đa chế độ
⑧ FC, SC Giao diện quang học cho tùy chọn
⑨ C là loại card khung, E là loại độc lập
① Số tín hiệu video
② Số cho tín hiệu dữ liệu, D là dữ liệu chuyển tiếp, d là dữ liệu ngược
③ Số cho tín hiệu giọng nói, A là giọng nói chuyển tiếp, a là giọng nói ngược lại
④ Số cho giá trị chuyển mạch, K là giá trị chuyển mạch thuận, k là giá trị chuyển mạch ngược
⑤ E là giao diện Ethernet
⑥ T là giao diện điện thoại
⑦ SM là chế độ đơn, MM là đa chế độ
⑧ FC, SC Giao diện quang học cho tùy chọn
⑨ C là loại card khung, E là loại độc lập
Tại sao chọn TAKFLY?
26 năm kinh nghiệm sản xuất các sản phẩm sợi quang
- Đội ngũ lắp ráp giàu kinh nghiệm:Hơn 80 công nhân lắp ráp với hơn 6 năm kinh nghiệm
- Khả năng R & D mạnh mẽ:Hơn 10 kỹ sư R & D
- Thiết bị sản xuất tiên tiến:16 bộ máy phun nhập khẩu của Đức và 16 dây chuyền sản xuất
- Cơ sở thử nghiệm toàn diện:Hơn 30 bộ dụng cụ kiểm tra bao gồm OTDR, ILD, VFL, RL, IL, máy kiểm tra độ bền kéo, máy kiểm tra khả năng chống va đập, máy kiểm tra đồng hồ đo điện, máy kiểm tra ánh sáng, v.v.
- Thương hiệu OEM được chấp nhận- Logo / nhãn hiệu tùy chỉnh có sẵn
Quy trình kiểm soát chất lượng
Kiểm tra đầu vào:Kiểm tra tại chỗ nguyên liệu trước khi sản xuất
Kiểm tra trong quá trình:Kiểm tra đầy đủ khi hoàn thành mỗi quy trình riêng lẻ
Kiểm tra trước khi đóng gói:Kiểm tra đầy đủ thành phẩm trước khi đóng gói
Kiểm tra trước khi vận chuyển:Kiểm tra tại chỗ trước khi vận chuyển
Sự tham gia của ngành
Tích cực tham gia vào các sự kiện lớn của ngành bao gồm OFC, FOCC, ConnecAsia, NFTCOM, AFRICACOM, SMART ICT, Contelem, Triển lãm Điện tử Trung Quốc, v.v.
Thông tin giao hàng
Mẫu:1-3 ngày làm việc
Đơn hàng sản xuất hàng loạt:3-7 ngày làm việc
Bao bì:Tùy chọn túi nhựa, thùng carton và pallet có sẵn theo yêu cầu của bạn
