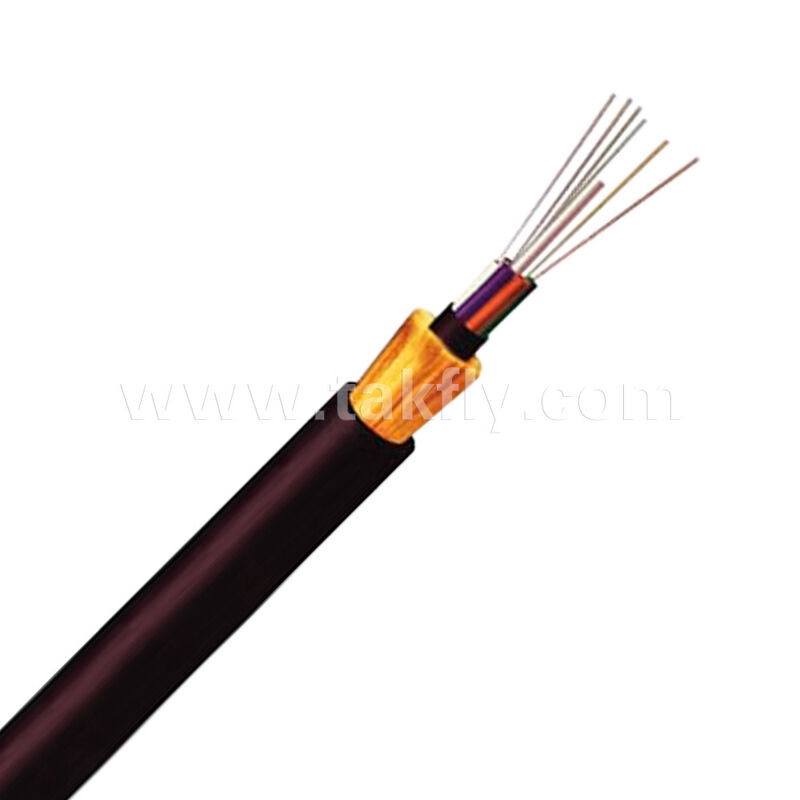

ADSS-100M Cáp trên không tự hỗ trợ hoàn toàn điện đệm 4 đến 96 sợi, 100m Span
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | DX-Bọc Thép-T1771 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| chi tiết đóng gói: | spone + hộp + thùng carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Thông tin chi tiết |
|||
| Bán kính uốn: | 20D/15D | Cài đặt: | Không khí |
|---|---|---|---|
| vỏ bọc: | LSZH | Kết nối: | SC/PC tới SC/PC |
| Đường kính: | 8,5 ~ 16 mm | Loại cáp: | Chế độ đơn |
| Nhiệt độ hoạt động: | -40°C đến +70°C | Cho phép sức mạnh kéo: | 100n <1000n |
| Chiều dài: | 2000m/cuộn hoặc tùy chỉnh | Số lượng sợi: | 2 lõi/4 lõi |
| Gói vận chuyển: | Trống gỗ | đóng gói: | trống gỗ |
| Áo khoác: | PVC | Phương pháp cài đặt: | Trong nhà/ngoài trời |
| Loại kết nối: | LC/UPC | Số lượng sợi: | 12 |
| Chất liệu áo khoác ngoài: | Thể dục | Cốt lõi: | 12, tùy chọn |
| Thời gian bảo hành: | 20 năm | Kháng nghiền nát: | ≥1000N/100mm |
| Cấu trúc cáp: | Bộ đệm chặt kiểu cung | Mã sản phẩm: | GJYXCH-1B |
| Vật liệu vỏ ngoài: | MDPE | Độ bền kéo: | ≥100N |
| Độ bền kéo tối đa: | 1000n | Người mẫu: | SC/APC~SC/APC |
| Mất chèn: | 0,2db | Đường kính ngoài: | 4,5mm hoặc theo yêu cầu của khách hàng |
| Chất liệu bên ngoài: | Dây kim loại | Tiêu chuẩn: | IEC60794 |
| Thành viên sức mạnh: | OEM | Số sợi: | 12 lõi |
| Năm sản xuất: | 2010 | Màu vỏ ngoài: | Đen, xám, trắng |
| Kiểm tra bước sóng: | 1310nm~1550nm | Mô hình cáp: | GJPFJV |
| Rung: | .20,2dB | Bưu kiện: | ram gỗ |
| gia cố: | Sắt hoặc KFRP hoặc FRP | Vỏ ngoài: | Thể dục |
| Lõi sợi: | 2~144 lõi | Tốc độ dữ liệu: | 4*10G |
| Tùy chọn sợi: | G652D,G657A,OM1,OM2,OM3,OM4 | trọng lượng danh nghĩa: | 83 |
| Bước sóng cắt cáp: | λcc<1260um | Cách cài đặt: | Bụi / Cài đặt chôn trực tiếp |
| Ống: | Thiết kế ống rời | Vật liệu: | PE/LSZH |
| Cảng: | Ninh Ba | Màu sắc: | Màu vàng hoặc tùy chỉnh |
| Chất liệu áo khoác: | PVC | số lõi: | theo yêu cầu của bạn |
| vận chuyển: | TNT,DHL,UPS,FEDEX Hoặc EMS | Trong nhà hoặc ngoài trời: | trong nhà |
| Kích thước trống: | 300x300x300 | Chiều dài sợi: | 1m hoặc tùy chỉnh |
| Chế độ sợi: | Chế độ đơn G652D G657A | Từ khóa: | Cáp ADSS |
| Mạng: | 4g, 3g | OEM: | Chào mừng |
| Số dây dẫn: | ≥ 10 | ||
| Làm nổi bật: | Cáp Quang ADSS Nhịp 100m,Các dây cáp trên không hoàn toàn đệm điện,Cáp sợi quang tự nâng 4 sợi |
||
Mô tả sản phẩm

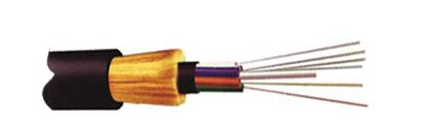

Cáp trên không tự hỗ trợ toàn điện môi ADSS-100M – 4 đến 96 sợi, nhịp 100m
Cáp trên không phi kim loại, điện môi hoàn toàn này được thiết kế cho khoảng cách tiêu chuẩn 100 mét. Số lượng sợi có sẵn: 4, 6, 12, 24, 48, 96 (chế độ đơn G.652D). Cáp có thể được lắp đặt trực tiếp trên cột hoặc tháp mà không cần khung thép. Thích hợp cho đường dây truyền tải điện (10kV-220kV) và mạng viễn thông.
Dữ liệu hình học và quang học sợi quang (G.652D)
Thông số suy giảm, phân tán & PMD
| tham số | Đơn vị | Trước khi đi cáp | Sau khi đi cáp |
|---|---|---|---|
| Độ suy giảm @1310 nm | dB/km | .30,34 | .30,38 |
| Độ suy giảm @1550 nm | dB/km | .20,21 | .280,28 |
| Bước sóng phân tán bằng không | bước sóng | 1300-1324 | - |
| Độ dốc phân tán bằng không | ps/(nm²*km) | .00,092 | - |
| Bước sóng cắt cáp λcc | bước sóng | 1260 | - |
| Hệ số tán sắc @1550 nm | ps/(nm*km) | 18 | - |
| Hệ số tán sắc @1625 nm | ps/(nm*km) | 22 | - |
| PMD (sợi riêng lẻ tối đa) | ps/√km | .10,1 | - |
| PMD (thiết kế liên kết, M=20, Q=0,01%) | ps/√km | .00,06 | - |
| PMD (điển hình) | ps/√km | 0,04 | - |
| Chỉ số nhóm (điển hình) @1310 nm | - | 1.466 | - |
| Chỉ số nhóm (điển hình) @1550 nm | - | 1.467 | - |
| Mất uốn cong vĩ mô (1 vòng, bán kính 16mm) @1550 nm | dB | .00,05 | - |
| Mất uốn cong vĩ mô (100 vòng, bán kính 25 mm) @1550 nm | dB | .00,05 | - |
| Mất uốn cong vĩ mô (100 vòng, bán kính 30 mm) @1550 nm | dB | .00,05 | - |
Thông số hình học sợi
| tham số | Đơn vị | Giá trị |
|---|---|---|
| Đường kính ốp | ừm | 125 ± 0,7 |
| Tấm ốp không tròn | % | .1.0 |
| Đường kính lớp phủ | ừm | 235-250 |
| Lỗi đồng tâm lớp phủ/lớp phủ | ừm | .12,0 |
| Lớp phủ không tròn | % | .6.0 |
| Lỗi đồng tâm lõi/vỏ | ừm | .60,6 |
| Đường kính trường chế độ (MFD) @1310 nm | ừm | 8,7-9,5 |
| Đường kính trường chế độ (MFD) @1550 nm | ừm | 9,8-10,8 |

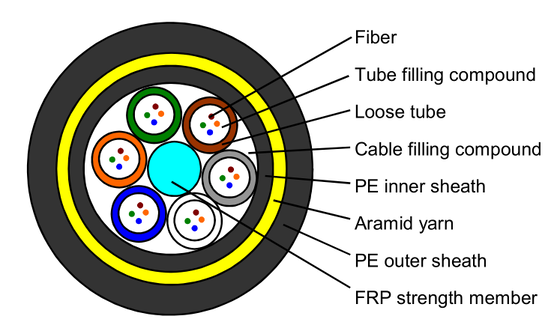

Thông số cơ khí & kết cấu cáp
Bảng dưới đây mô tả chi tiết thiết kế dạng ống lỏng cho 24, 48 và 96 sợi. Cấu hình cho 4, 6 và 12 sợi có sẵn theo yêu cầu.
| tham số | 24‑Sợi | 48‑Sợi | 96‑Sợi |
|---|---|---|---|
| Kiểu kết cấu | 1+6 | 1+6 | 1+8 |
| Đường kính thành phần cường độ trung tâm (FRP) | 2,0 mm | 2,0 mm | 2.0 / 3.7mm |
| Vật liệu ống rời | PBT | PBT | PBT |
| Đường kính ống lỏng | 2,0 mm | 2,0 mm | 2,0 mm |
| Số lượng ống lỏng | 4 | 4 | 8 |
| Sợi mỗi ống | 6 | 12 | 12 |
| Số lượng chất độn | 2 | 0 | 0 |
| Chặn nước | sợi + băng | sợi + băng | sợi + băng |
| Dây Ripcord | 2 miếng | 2 miếng | 2 miếng |
| Thành viên sức mạnh ngoại vi | Sợi aramid | Sợi aramid | Sợi aramid |
| Chất liệu vỏ ngoài | MDPE (màu đen) | MDPE (màu đen) | MDPE (màu đen) |
| Độ dày danh nghĩa của vỏ bọc | 1,7 mm | 1,7 mm | 1,7 mm |
| Đường kính cáp(± 0,5 mm) | 9,5 mm | 10,0 mm | 11,8 mm |
| Trọng lượng cáp(±10%, kg/km) | 70 kg/km | 75 kg/km | 110 kg/km |
| Độ bền kéo tối đa cho phép (MAT) | 2700 N | 2700 N | 2700 N |
| Độ dài nhịp | 100 m | 100 m | 100 m |
| Khả năng chống nghiền - ngắn hạn | 2200N/100mm | 2200N/100mm | 2200N/100mm |
| Bán kính uốn - vận hành | 15 × đường kính ngoài | 15 × đường kính ngoài | 15 × đường kính ngoài |
| Bán kính uốn - lắp đặt | 25 × đường kính ngoài | 25 × đường kính ngoài | 25 × đường kính ngoài |
| Nhiệt độ - vận hành | -40oC ~ +70oC | -40oC ~ +70oC | -40oC ~ +70oC |
| Nhiệt độ - lắp đặt | -20oC ~ +60oC | -20oC ~ +60oC | -20oC ~ +60oC |
| Nhiệt độ - bảo quản/vận chuyển | -40oC ~ +70oC | -40oC ~ +70oC | -40oC ~ +70oC |
OD = Đường kính ngoài của cáp
Đóng gói, đánh dấu trống & cáp
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Chiều dài cuộn tiêu chuẩn | 2,0 - 4,0 km mỗi trống composite bằng gỗ (loại xuất khẩu) |
| Khử trùng | Báo cáo và đóng dấu theo yêu cầu |
| Đánh dấu cáp | Máy in phun in từng mét: năm, loại cáp, số lượng sợi, chiều dài. Đánh dấu tùy chỉnh có sẵn. |
Tiêu chuẩn áp dụng
- DL/T 788‑2016 / YD/T 980‑2002
- IEC 60794‑4 / IEEE 1222
- Telcordia GR-20
Tùy chọn đặt hàng
| Người mẫu | Số lượng chất xơ | Khoảng cách | Màu vỏ |
|---|---|---|---|
| ADSS‑100M‑4X | 4 | 100 m | Đen |
| ADSS‑100M‑6X | 6 | 100 m | Đen |
| ADSS‑100M‑12X | 12 | 100 m | Đen |
| ADSS‑100M‑24X | 24 | 100 m | Đen |
| ADSS‑100M‑48X | 48 | 100 m | Đen |
| ADSS‑100M‑96X | 96 | 100 m | Đen |
Để có bản vẽ thi công chi tiết của các biến thể sợi 4/6/12, vui lòng liên hệ với chúng tôi.
Câu hỏi thường gặp
Hỏi: Bạn có phải là nhà sản xuất không?
Trả lời: Có, chúng tôi là nhà sản xuất, nhà cung cấp giải pháp tổng thể giải pháp FTTH và trung tâm dữ liệu tại Thâm Quyến, Trung Quốc, được thành lập vào năm 2000.
Hỏi: MOQ của bạn là gì?
A: Moq có thể là 1 chiếc, nhưng giá cả không cạnh tranh. Số lượng nhiều hơn, giá sẽ cạnh tranh hơn.
Hỏi: Bạn có thể báo giá FOB không?
Đ: Vâng. Chúng tôi có thể giao hàng bằng đường hàng không, DHL, TNT, UPS, FedEx, v.v. Đối với số lượng lớn chúng tôi sẽ giao hàng bằng đường biển. Chúng tôi có thể báo giá với cước vận chuyển và thời gian giao hàng sau khi bạn cung cấp các yêu cầu chi tiết về số lượng.
Hỏi: Chất lượng của bạn thế nào?
Trả lời: Sản phẩm của chúng tôi tuân theo tiêu chuẩn IEC và Châu Âu. Được chứng nhận CE, ISO, RoHS, CPR và ANATEL. Tất cả các sản phẩm đều được kiểm tra 100% trước khi giao hàng.
Hỏi: Thời gian dẫn đầu của bạn là gì?
A: Nó phụ thuộc vào số lượng và sản phẩm. Đối với dây vá cáp quang, thời gian thực hiện có thể là 2-3 ngày làm việc cho tối đa 5000 chiếc. Chúng tôi giữ các sản phẩm thường xuyên trong kho và có thể xử lý các đơn đặt hàng khẩn cấp.
Hỏi: Bảo hành của bạn là gì?
Trả lời: Tùy thuộc vào sản phẩm, chúng tôi cung cấp bảo hành 1 năm cho dây nối kể từ ngày giao hàng, chỉ bao gồm những hư hỏng không do nhân tạo. Đối với hư hỏng nhân tạo, chúng tôi sửa chữa miễn phí với cước phí do khách hàng thanh toán.
Hỏi: Bao bì của bạn là gì?
A: Gói tiêu chuẩn xuất khẩu quốc tế. In logo tùy chỉnh có sẵn theo yêu cầu trước khi báo giá.
Hỏi: Bạn có thể cung cấp OEM/ODM không?
Đ: Vâng, chúng tôi có thể. Tất cả các sản phẩm chấp nhận OEM/ODM. Chúng tôi có thể ký Thỏa thuận bảo mật.
Hỏi: Tôi có thể lấy mẫu không?
Trả lời: Các mẫu miễn phí có sẵn cho các sản phẩm dưới $10 USD. Chi phí vận chuyển do người mua thanh toán trước khi giao hàng.
Hỏi: Tôi có thể đặt hàng bằng cách nào?
Trả lời: 1. Gửi yêu cầu kèm theo tên sản phẩm, thông số kỹ thuật và số lượng. 2. Chúng tôi cung cấp báo giá với thời gian thực hiện. 3. Sau khi xác nhận, chúng tôi gửi PI kèm theo chi tiết ngân hàng. 4. Sản xuất bắt đầu sau khi thanh toán. 5. Xác nhận người nhận hàng trước khi giao hàng. 6. Số theo dõi được cung cấp sau khi giao hàng.
Hỏi: Thời hạn thanh toán của bạn là gì?
Đáp: T/T, Western Union, Paypal, MoneyGram. Đối với số lượng lớn: đặt cọc 50%, số dư 50% trước khi giao hàng. Chúng tôi cung cấp giá cả cạnh tranh phù hợp với giá thị trường cho chất lượng tương đương.
