Dây vá đa sợi mật độ cao MPO MTP – 8/12/24 lõi, tổn thất thấp, 500 chu kỳ giao phối, tuân thủ IEC & TIA
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Thâm Quyến, Trung Quốc |
| Hàng hiệu: | Takfly/OEM |
| Chứng nhận: | CE, ISO, RoHS, GS |
| Số mô hình: | Dây vá MPO/MTP |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 CÁI |
|---|---|
| Giá bán: | US $9.88-US $19.88/ Pcs |
| chi tiết đóng gói: | Túi PP sau đó trong carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C,T/T,Western Union,Paypal |
| Khả năng cung cấp: | 50000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Cốt lõi: | Đa lõi | Đầu nối A: | SC |
|---|---|---|---|
| Đầu nối B: | MPO/MTP | Chế độ sợi: | 50/125um |
| Đường kính cáp: | 0.9/2.0/3.0 | Loại Ba Lan: | PC/APC |
| Trả lại tổn thất: | MM/PC: 20dB/SM/APC: 60dB | Mất chèn: | Tối đa 0,35dB (Loại 0,15dB) |
| Vật liệu vỏ ngoài: | PVC/LSZH | Bán kính uốn cong Tĩnh/Động: | 10 ngày/20 ngày |
| Mã HS: | 854470000 | Giới tính: | Nam/nữ |
| Làm nổi bật: | Cáp vá MPO MTP 24 lõi,cáp sợi MPO MTP mất mát thấp,cáp vá MPO MTP phù hợp với IEC |
||
Mô tả sản phẩm

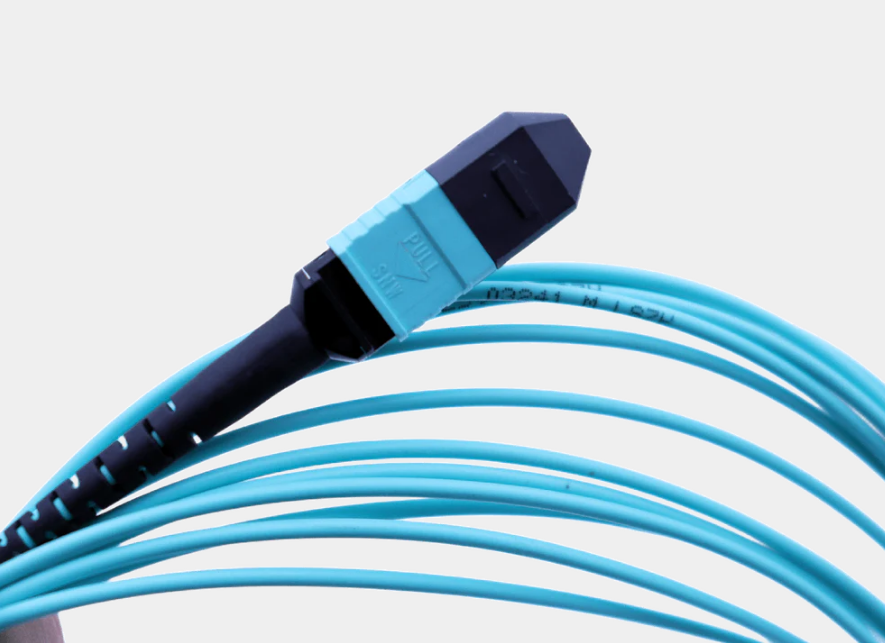

Dây vá đa sợi mật độ cao MPO MTP
12/8/24 lõi, tổn thất thấp, 500 chu kỳ giao phối, tuân thủ IEC & TIA
Tổng quan về sản phẩm
Dòng đầu nối đa sợi MPO/MTP được thiết kế để kết nối quang mật độ cao trong trung tâm dữ liệu, văn phòng trung tâm viễn thông, đầu cuối CATV và môi trường công nghiệp. Vòng sắt MT được đúc chính xác kết hợp với các chốt dẫn hướng có độ chính xác cao đảm bảo căn chỉnh chính xác lên đến 24 sợi trong một giao diện duy nhất. Hai loại hiệu suất—tiêu chuẩn và tổn thất thấp—có sẵn để phù hợp với các yêu cầu ngân sách liên kết đa dạng. Tất cả các sản phẩm đều đáp ứng tiêu chuẩn IEC 61754-7 và EIA/TIA-604-5, với 100% thử nghiệm tại nhà máy.
Các tính năng chính
- Ống nối MT được đúc chính xác để có hình dạng lõi nhất quán
- Các chốt dẫn hướng có độ chính xác cao giúp căn chỉnh đáng tin cậy sau khi ghép nối nhiều lần
- Hỗ trợ 4, 8, 12 hoặc 24 sợi ở dạng nhỏ gọn
- Suy hao tiêu chuẩn (loại .35dB. / tối đa .70,70dB) và tổn thất thấp (loại .20,20dB. / tối đa .350,35dB)
- Tương thích với sợi đơn mode (G652, G655, G657) và sợi đa mode (OM1-OM5)
- Nhiều loại cáp: tròn mini (OD 4,5mm) hoặc ruy băng (3,0 × 5,0mm)
- Tùy chọn áo khoác: PVC hoặc LSZH (ít khói, không chứa halogen)
- Quản lý phân cực: Loại A, B, C với mã màu và ghi nhãn
Đặc tính hiệu suất nâng cao
Độ bền cơ học
- Chu kỳ giao phối:≥500 (biến thể tổn thất chèn 0,2dB)
- Độ bền kéo:≥50N cho cáp 2.0mm (đầu nối với cáp)
- Rung & sốc:Đáp ứng yêu cầu GR-1435-CORE dùng trong công nghiệp
Độ tin cậy môi trường
- Chu kỳ nhiệt ẩm:-10oC đến +65oC, 93% RH, 5 chu kỳ → Biến đổi IL ≤0,3dB
- Lão hóa ở nhiệt độ cao:85oC trong 168 giờ → Biến đổi IL ≤0,3dB
- Bảo quản ở nhiệt độ thấp:-40oC trong 24 giờ → Biến đổi IL ≤0,2dB
Hỗ trợ quản lý phân cực
- Loại A (thẳng):Vị trí phím song song với vị trí sợi
- Loại B (đảo ngược):Phím đảo ngược, vị trí sợi được nhân đôi
- Loại C (theo cặp):Các cặp sợi liền kề bị hoán đổi
- Ủng và nhãn mã màu có sẵn để dễ nhận biết
Khả năng tương thích
Hoàn toàn tương thích với tất cả các bộ điều hợp và cổng thiết bị MTP/MPO tiêu chuẩn (QSFP-DD, OSFP, SFP-DD, v.v.). Có sẵn phiên bản nam (ghim) và nữ (không ghim).
Thông số kỹ thuật
| tham số | LC, SC, ST, FC (Sợi đơn) | MPO/MTP (Đa sợi quang) |
|---|---|---|
| Loại mặt cuối | UPC / APC | PC / APC |
| Loại sợi | SM (G652, G655, G657); MM (OM1-OM5) | Như nhau |
| Số lượng lõi | 8, 12, 24 | Như nhau |
| Đường kính cáp | 0,9 / 2,0 / 3,0 mm | Vòng nhỏ: ≤4,5 mm Ruy băng: .3.0 × 5.0 mm |
| Mất chèn (cấp tiêu chuẩn) | .30,3 dB (sợi đơn) | Đánh máy. 0,35 dB / Tối đa 0,70 dB |
| Mất chèn (mức tổn thất thấp) | -- | Đánh máy. 0,20 dB / Tối đa 0,35 dB |
| Mất mát trả lại (tối thiểu) | UPC SM: 40dB; APC SM: 60dB; UPC MM: 25dB | SM APC: 60dB; Máy tính MM: 20dB |
| Bước sóng thử nghiệm | SM: 1310/1550nm; MM: 850/1300nm | Như nhau |
| Độ lặp lại | .10,1 dB | Như nhau |
| Độ bền | .20,2 dB | Như nhau |
| Khả năng thay thế cho nhau | .20,2 dB | Như nhau |
| Nhiệt độ hoạt động | -20oC ~ +70oC | Như nhau |
| Nhiệt độ bảo quản | -40oC ~ +80oC | Như nhau |
| Chất liệu vỏ ngoài | PVC / LSZH | Như nhau |
| Bán kính uốn (tĩnh/động) | 10D / 20D | Như nhau |
| Chiều dài | tùy chỉnh | tùy chỉnh |
| Chu kỳ giao phối | -- | ≥500 (ΔIL 0,2dB) |
| Độ bền kéo (cáp 2.0mm) | -- | ≥50N |
| Thử nghiệm nhiệt ẩm | -- | ΔIL ≤0,3dB sau 5 chu kỳ |
| Lão hóa nhiệt độ cao | -- | ΔIL 0,3dB sau 168h @85oC |
Kịch bản ứng dụng
Trung tâm dữ liệu - Liên kết 40G/100G/400G
Ví dụ:Dây vá MPO tổn thất thấp 12 sợi kết nối QSFP-40G-SR4 với khu vực vá.
Lợi ích:Thay thế 4 cặp LC song công, tiết kiệm 75% không gian khay cáp.
Lợi ích:Thay thế 4 cặp LC song công, tiết kiệm 75% không gian khay cáp.
Văn phòng Trung tâm Viễn thông - Nâng cấp đường trục
Ví dụ:Cáp ruy băng MPO 24 sợi kết nối các giá đỡ phụ ODF với các mô-đun đột phá MPO-LC.
Lợi ích:Triển khai nhanh chóng, sẵn sàng cho quang học kết hợp 400G.
Lợi ích:Triển khai nhanh chóng, sẵn sàng cho quang học kết hợp 400G.
Kết nối công nghiệp - chắc chắn
Ví dụ:Jumper MPO chống rung, nhiệt độ hoạt động -40oC đến +85oC, đã vượt qua thử nghiệm sốc và rung.
Lợi ích:Chống phun muối và nấm mốc cho môi trường khắc nghiệt.
Lợi ích:Chống phun muối và nấm mốc cho môi trường khắc nghiệt.
CATV Headend - Phân phối video đa kênh
Ví dụ:Bộ chia MPO 1×12 cấp nguồn cho 12 bộ thu quang.
Lợi ích:Mật độ cao, giảm sự lộn xộn của cáp.
Lợi ích:Mật độ cao, giảm sự lộn xộn của cáp.
Lợi thế cạnh tranh
| So sánh | MPO tiêu chuẩn | Dòng MPO/MTP này |
|---|---|---|
| Mất chèn điển hình | 0,5dB | 0,35 dB (tiêu chuẩn) / 0,20 dB (tổn hao thấp) |
| Chu kỳ giao phối | 200 | ≥500 |
| Nhiệt độ hoạt động tối đa | 70oC | 85oC (ngắn hạn), 70oC (dài hạn) |
| Quản lý phân cực | Không bắt buộc | Loại A/B/C đầy đủ với mã màu |
| Dữ liệu thử nghiệm môi trường | Không được chỉ định | Nhiệt ẩm, chu trình nhiệt, báo cáo rung |
| Độ dài tùy chỉnh | Giới hạn | Bất kỳ chiều dài nào từ 0,5m đến 200m |
Đặt hàng & Tùy chỉnh
| Tùy chọn tùy chỉnh | Lựa chọn |
|---|---|
| Số lượng lõi | 8, 12, 24 |
| Mức độ tổn thất | Tiêu chuẩn / tổn thất thấp |
| Loại cáp | Vòng nhỏ / Ruy băng |
| Vỏ ngoài | PVC / LSZH |
| Mặt cuối | PC / APC |
| Phân cực | Loại A/B/C |
| Giới tính kết nối | Nam (có ghim) / Nữ (không có ghim) |
| Chiều dài | 0,5m ~ 200m |

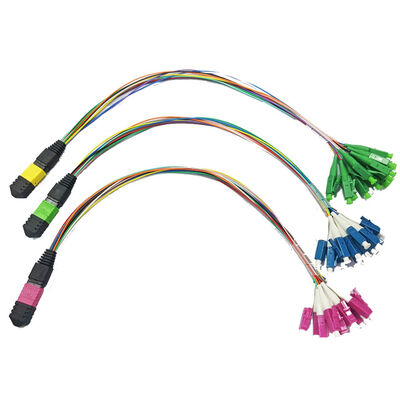

| Sự bùng nổ của người hâm mộ | Có sẵn cáp đột phá MPO đến LC/SC |
Ví dụ mã đặt hàng:
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALEĐảm bảo chất lượng và chứng nhận
- Đã kiểm tra 100% IL & RL- Mỗi dây vá đi kèm với một báo cáo thử nghiệm
- Kiểm tra giao thoa kế 3D- Bán kính cong, chiều cao sợi, độ lệch theo tiêu chuẩn IEC
- Tuân thủ RoHS & REACH
- UL được liệt kê(đối với vật liệu LSZH)
Tóm tắt sản phẩm
Dòng dây vá đa sợi MPO/MTP này cung cấp các cấp tiêu chuẩn và tổn thất thấp, độ bền cơ học nâng cao (chu kỳ giao phối ≥500), độ ổn định môi trường đã được chứng minh (nhiệt ẩm, lão hóa ở nhiệt độ cao) và quản lý phân cực hoàn toàn (Loại A/B/C). Nó lý tưởng cho các kết nối sợi quang có mật độ cao, độ tin cậy cao trong các trung tâm dữ liệu, viễn thông, CATV và các ứng dụng công nghiệp. Tất cả các thông số kỹ thuật đều được kiểm tra tại nhà máy và có sẵn cấu hình tùy chỉnh.
Câu hỏi thường gặp
Hỏi: Bạn có phải là nhà sản xuất không?
Trả lời: Có, chúng tôi là nhà sản xuất, nhà cung cấp giải pháp tổng thể giải pháp FTTH và trung tâm dữ liệu tại Thâm Quyến, Trung Quốc, được thành lập vào năm 2000.
Hỏi: MOQ của bạn là gì?
A: MOQ có thể là 1 chiếc, nhưng giá cả không cạnh tranh. Số lượng nhiều hơn, giá sẽ cạnh tranh hơn.
Hỏi: Bạn có thể báo giá FOB không?
Đ: Vâng. Chúng tôi có thể giao hàng bằng đường hàng không, DHL, TNT, UPC, FedEx, v.v. Đối với số lượng lớn, chúng tôi sẽ giao hàng bằng đường biển. Chúng tôi có thể báo giá kèm theo cước vận chuyển và thời gian giao hàng cho bạn, sau khi bạn cho chúng tôi biết các yêu cầu chi tiết về số lượng. Chúng tôi có các nhà giao nhận vận chuyển cạnh tranh. Để biết thêm giải pháp, bạn có thể liên hệ với chúng tôi.
Hỏi: Chất lượng của bạn thế nào?
Trả lời: Sản xuất của chúng tôi theo tiêu chuẩn IEC, Châu Âu. Được chứng nhận CE, ISO, RoHS, CPR và ANATEL. Tất cả các sản phẩm đều được kiểm tra 100% trước khi giao hàng.
Hỏi: Thời gian dẫn đầu của bạn là gì?
A: Nó phụ thuộc vào số lượng và sản phẩm. Đối với dây vá cáp quang, thời gian thực hiện có thể là 2-3 ngày làm việc trong phạm vi 5000 chiếc. Chúng tôi giữ các sản phẩm thường xuyên trong kho. Ngoài ra, chúng tôi có thể giải quyết các đơn đặt hàng khẩn cấp.
Hỏi: Bảo hành của bạn là gì?
Trả lời: Tùy thuộc vào sản phẩm khác nhau, chúng tôi có bảo hành 1 năm cho dây vá kể từ khi giao hàng, nhưng chỉ chịu trách nhiệm về những hư hỏng không nhân tạo. Đối với thiệt hại nhân tạo, chúng tôi có thể sửa chữa miễn phí cho bạn, phí vận chuyển sẽ do bạn thanh toán.
Hỏi: Bao bì của bạn là gì?
A: Gói tiêu chuẩn xuất khẩu quốc tế. Nếu bạn cần in logo của mình lên bao bì, vui lòng cho chúng tôi biết trước khi chúng tôi báo giá.
Hỏi: Bạn có thể cung cấp OEM/ODM không?
Đ: Vâng, chúng tôi có thể. Tất cả các sản phẩm chấp nhận OEM/ODM. Chúng ta có thể ký Thỏa thuận bảo mật.
Hỏi: Tôi có thể lấy mẫu không?
Trả lời: Tùy thuộc vào sản phẩm nào, Mẫu miễn phí cung cấp dưới 10 USD. Vận chuyển hàng hóa sẽ được thanh toán bởi người mua trước khi giao hàng.
Hỏi: Tôi có thể đặt hàng bằng cách nào?
MỘT:
- Gửi thư hoặc yêu cầu về tên sản phẩm, quy cách, số lượng cho chúng tôi. Cung cấp địa chỉ nhận của bạn nếu bạn cần giá FOB, CIF, CFR.
- Chúng tôi sẽ cung cấp báo giá của chúng tôi với thời gian thực hiện.
- Sau khi báo giá được xác nhận, chúng tôi sẽ gửi PI bằng tài khoản ngân hàng của chúng tôi.
- Sản xuất sẽ được sắp xếp sau khi nhận được thanh toán.
- Xác nhận người nhận hàng với bạn trước khi chúng tôi giao hàng.
- Số theo dõi sẽ được cung cấp sau khi giao hàng.
Hỏi: Thời hạn thanh toán của bạn là gì?
A: T/T, Western Union, Paypal, cùng một lúc. Đối với số lượng lớn, có thể đặt cọc trước 50%, số dư 50% được thanh toán trước khi giao hàng.
