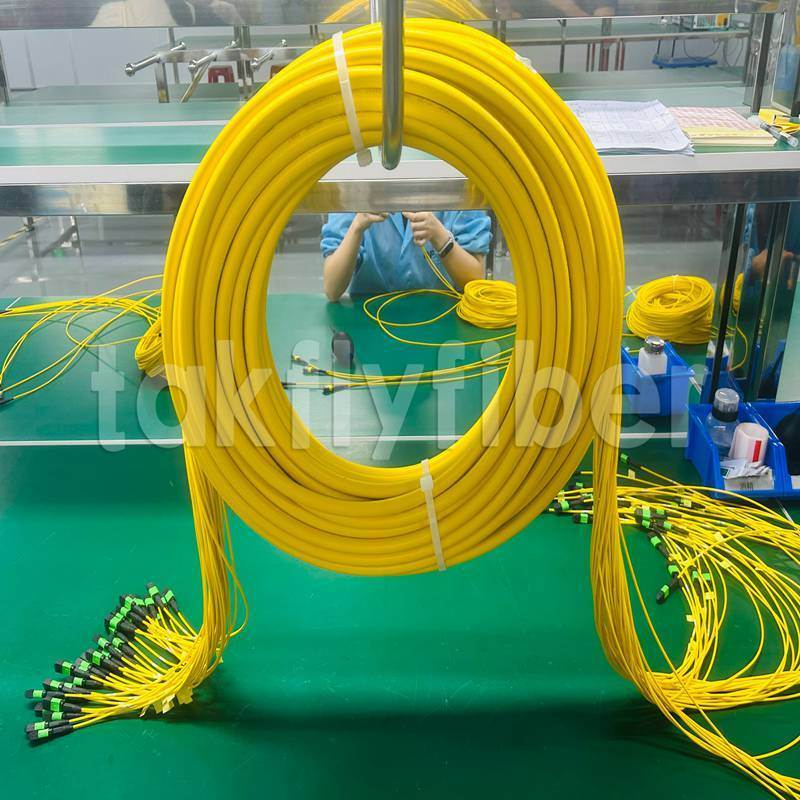

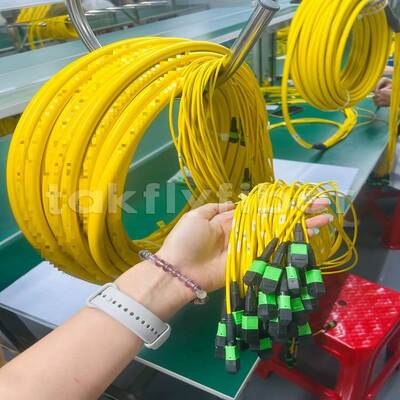

Dây vá MPO/MTP Takfly 8/12/24 sợi lên đến 576 sợi Suy hao thấp 500 chu kỳ kết nối Tuân thủ IEC & TIA
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Thâm Quyến, Trung Quốc |
| Hàng hiệu: | Takfly/OEM |
| Chứng nhận: | CE, ISO, RoHS, GS |
| Số mô hình: | Dây vá MPO/MTP |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | US $9.88-US $19.88/ Pcs |
| chi tiết đóng gói: | Túi PP sau đó trong carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C,T/T,Western Union,Paypal |
| Khả năng cung cấp: | 50000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Cốt lõi: | Đa lõi | Đầu nối A: | SC |
|---|---|---|---|
| Đầu nối B: | MPO/MTP | Chế độ sợi: | 50/125um |
| Đường kính cáp: | 0.9/2.0/3.0 | Loại Ba Lan: | PC/APC |
| Trả lại tổn thất: | MM/PC: 20dB/SM/APC: 60dB | Mất chèn: | Tối đa 0,35dB (Loại 0,15dB) |
| Vật liệu vỏ ngoài: | PVC/LSZH | Bán kính uốn cong Tĩnh/Động: | 10 ngày/20 ngày |
| Mã HS: | 854470000 | Giới tính: | Nam/nữ |
| Làm nổi bật: | Dây vá MPO MTP suy hao thấp,Cáp MPO MTP 500 chu kỳ kết nối,Cáp quang MPO MTP tuân thủ IEC |
||
Mô tả sản phẩm
Dây vá đa sợi mật độ cao Takfly MPO/MTP
12/8/24 Lõi lên tới 576 Lõi | Mất Thấp | 500 chu kỳ giao phối | Tuân thủ IEC & TIA
Tổng quan về sản phẩm
Dòng đầu nối đa sợi MPO/MTP được thiết kế để kết nối quang mật độ cao trong trung tâm dữ liệu, văn phòng trung tâm viễn thông, đầu cuối CATV và môi trường công nghiệp. Vòng sắt MT được đúc chính xác kết hợp với các chốt dẫn hướng có độ chính xác cao đảm bảo căn chỉnh chính xác lên đến 24 sợi trong một giao diện duy nhất, với các cấu hình tùy chỉnh có sẵn lên đến576 sợicho việc triển khai siêu quy mô.
Truyền thông Takflymang lạiHơn 25 năm kinh nghiệm sản xuất ODM/OEMđến loạt bài này. Chúng tôi hoạt động30.000㎡ không gian sản xuấttrên mộtTrụ sở R&D 6.000㎡ tại Thâm Quyếnvà mộtNhà máy sản lượng lớn 24.000㎡ ở Trung Sơn, đang chạy19 dây chuyền sản xuất MPO chuyên dụngvới sản lượng hàng tháng vượt quá200.000 chiếc. Hai loại hiệu suất—tiêu chuẩn và tổn thất thấp—có sẵn để phù hợp với các yêu cầu ngân sách liên kết đa dạng. Tất cả các sản phẩm đều đáp ứng tiêu chuẩn IEC 61754-7 và EIA/TIA-604-5, với100% thử nghiệm tại nhà máytrước khi giao hàng.
Các tính năng chính
- Ống nối MT được đúc chính xác để có hình dạng lõi nhất quán
- Các chốt dẫn hướng có độ chính xác cao giúp căn chỉnh đáng tin cậy sau khi ghép nối nhiều lần
- Hỗ trợ4, 8, 12, 24 sợitrong một yếu tố hình thức nhỏ gọn; giải pháp tùy chỉnh lên đến576 sợi
- Tổn thất chuẩn:0,35 dB điển hình / tối đa 0,70 dB
- Mất mát thấp:20,20 dB điển hình / tối đa 0,35 dB
- Tương thích với sợi đơn mode (G.652, G.655, G.657) và sợi đa mode (OM1~OM5)
- Nhiều loại cáp: mini tròn (OD4,5 mm) hoặc ruy băng (3,0 × 5,0 mm)
- Tùy chọn áo khoác: PVC hoặc LSZH (ít khói, không halogen, được chứng nhận CPR Bca/Cca/Dca)
- Quản lý phân cực:Loại A, B, C có mã màu và ghi nhãn
- Có sẵn phiên bản nam (có ghim) và nữ (không có ghim)
Thông số kỹ thuật
Thông số quang học và giao diện
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại kết nối | MPO/MTP (Nam có chân/Nữ không có chân) |
| Mặt cuối | PC (MM) / APC (SM) |
| Loại sợi | SM: G.652, G.655, G.657; MM: OM1, OM2, OM3, OM4, OM5 |
| Số lượng lõi | 4, 8, 12, 24 (tùy chỉnh lên tới 576 sợi) |
| Loại cáp | Vòng nhỏ (OD4,5 mm OD) / Ruy băng phẳng (3,0 × 5,0 mm) |
| Chất liệu áo khoác | PVC / LSZH (được chứng nhận CPR Bca/Cca/Dca) |
| Chiều dài | 0,5 m ~ 200 m (tùy chỉnh) |
| Bước sóng thử nghiệm | SM: 1310/1550nm; MM: 850/1300nm |
| Mất chèn (Lớp tiêu chuẩn) | Thông thường 0,35 dB / Tối đa 0,70 dB |
| Mất chèn (Cấp tổn thất thấp) | Thông thường 0,20 dB / Tối đa 0,35 dB |
| Mất mát trả lại (SM APC) | ≥60 dB |
| Mất mát trả lại (MM PC) | ≥20 dB |
| Độ lặp lại | .10,1 dB |
| Độ bền | .20,2 dB |
| Khả năng thay thế cho nhau | .20,2 dB |
| Bán kính uốn (Tĩnh / Động) | 10D / 20D |
Độ tin cậy về môi trường và cơ khí
Tất cả các dây vá MPO/MTP đều trải qua quá trình sàng lọc môi trường nghiêm ngặt để đảm bảo sự ổn định lâu dài trong quá trình triển khai đòi hỏi khắt khe:
- Chu kỳ giao phối:≥500 (biến thiên tổn thất chèn 0,2 dB)
- Độ bền kéo:≥50 N (đối với cáp 2,0 mm, đầu nối với cáp)
- Đi xe đạp nhiệt ẩm:-10°C đến +65°C, 93% RH, 5 chu kỳ -> ΔIL 0,3 dB (IEC 61300-2-19)
- Lão hóa ở nhiệt độ cao:85oC trong 168 giờ -> ΔIL 0,3 dB
- Bảo quản ở nhiệt độ thấp:-40oC trong 24 giờ -> ΔIL 0,2 dB
- Rung & Sốc:Đáp ứng yêu cầu GR-1435-CORE dùng trong công nghiệp
- Đạp xe nhiệt:Tuân thủ tiêu chuẩn IEC 61300-2-22
- Nhiệt độ hoạt động:-20oC ~ +70oC
- Nhiệt độ bảo quản:-40oC ~ +80oC
Kịch bản ứng dụng
| Ứng dụng | Ví dụ | Lợi ích |
|---|---|---|
| Trung tâm dữ liệu - Liên kết 40G/100G/400G | Dây vá MPO tổn thất thấp 12 sợi kết nối QSFP-40G-SR4 với khu vực vá | Thay thế 4 cặp LC song công, tiết kiệm 75% không gian khay cáp |
| Trung tâm dữ liệu - Kết nối cụm 800G/AI | Đường trục MPO 24 sợi hoặc 576 sợi giữa các bộ chuyển mạch cột sống và giá đỡ GPU | Hỗ trợ cụm đào tạo AI và quang học 800G thế hệ tiếp theo với mức tổn hao cực thấp |
| Văn phòng Trung tâm Viễn thông - Nâng cấp đường trục | Cáp ruy băng MPO 24 sợi kết nối các giá đỡ phụ ODF với các mô-đun đột phá MPO-LC | Triển khai nhanh chóng, sẵn sàng cho quang học kết hợp 400G |
| 5G Đường trước và Đường giữa | Jumper MPO 8 sợi kết nối BBU/DU với AAU/RU thông qua CPRI/eCPRI | Giảm thời gian lắp đặt tới 60% so với nối sợi riêng lẻ |
| Kết nối công nghiệp - chắc chắn | Jumper MPO chống rung, nhiệt độ hoạt động -40oC đến +85oC, đã vượt qua thử nghiệm sốc và rung | Chống phun muối và nấm mốc cho môi trường khắc nghiệt |
| CATV Headend - Phân phối video đa kênh | Bộ chia MPO 1×12 cấp nguồn cho 12 bộ thu quang | Mật độ cao, giảm sự lộn xộn của cáp |
| Mạng LAN/SAN doanh nghiệp - Đường trục trường học | Đường trục MPO 24 sợi giữa khung phân phối chính và tủ tòa nhà | Khả năng mở rộng phù hợp với tương lai cho kết nối máy chủ 10G/25G/40G |
Lợi thế cạnh tranh
| Mục so sánh | MPO tiêu chuẩn (Trung bình thị trường) | Dòng Takfly MPO/MTP |
|---|---|---|
| Quy mô sản xuất | Năng lực hạn chế | Tổng cộng 30.000㎡ (6.000㎡ Trụ sở Thâm Quyến + 24.000㎡ Nhà máy Trung Sơn) |
| Dây chuyền sản xuất MPO | 3-5 dòng điển hình | 19 dòng MPO chuyên dụng |
| Sản lượng hàng tháng | 20.000-50.000 chiếc | 200.000+ chiếc/tháng |
| Số lượng sợi tối đa | 24-48 lõi | Lên tới 576 lõi |
| Mất chèn điển hình | 0,50dB | 0,35 dB (Tiêu chuẩn) / 0,20 dB (Tổn thất thấp) |
| Chu kỳ giao phối | 200 | ≥ 500 |
| Nhiệt độ hoạt động tối đa | 70oC | 85oC (ngắn hạn), 70oC (dài hạn) |
| Quản lý phân cực | Tùy chọn/Thủ công | Loại A/B/C đầy đủ với mã màu |
| Dữ liệu kiểm tra môi trường | Không được chỉ định | Nhiệt ẩm, chu trình nhiệt, báo cáo rung có sẵn |
| Độ dài tùy chỉnh | Giới hạn | Bất kỳ chiều dài nào từ 0,5 m đến 200 m |
| Đường kính cáp | Số lượng lớn tiêu chuẩn | Tròn nhỏ 4,5 mm / Ruy băng 3,0 × 5,0 mm |
Đặt hàng & Tùy chỉnh
Takfly cung cấp dây vá MPO/MTP có thể tùy chỉnh hoàn toàn để phù hợp với yêu cầu dự án chính xác của bạn. Các tùy chọn có sẵn bao gồm:
- Số lượng cốt lõi:4/8/12/24 sợi (tùy chỉnh lên tới 576 sợi)
- Lớp mất:Tiêu chuẩn hoặc tổn thất thấp
- Loại cáp:Ruy băng tròn hoặc phẳng nhỏ
- Vỏ ngoài:PVC hoặc LSZH (được chứng nhận CPR Bca/Cca/Dca)
- Mặt cuối:PC (đa chế độ) hoặc APC (chế độ đơn)
- Phân cực:Loại A (thẳng), Loại B (đảo ngược) hoặc Loại C (theo cặp) với ủng có mã màu
- Giới tính kết nối:Nam (có ghim dẫn hướng) hoặc Nữ (không có ghim)
- Chiều dài:Bất kỳ chiều dài nào từ 0,5 m đến 200 m
- Fanout đột phá:Cáp đột phá MPO đến LC/SC/FC được cung cấp theo yêu cầu
Ví dụ về mã đặt hàng
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALE │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ └── Giới tính: Nam (có ghim) │ │ │ │ │ │ └── Phân cực: Loại A │ │ │ │ │ └── Mặt cuối: APC │ │ │ │ └── Chiều dài: 3 mét │ │ │ └── Vỏ bọc: LSZH │ │ └── Loại cáp: Tròn (Mini) │ └── Mức suy hao: Suy hao thấp └── Số lượng sợi: 12 lõi
Đảm bảo chất lượng và chứng nhận
- Đã kiểm tra 100% IL & RL-- Mỗi dây vá đi kèm với một báo cáo thử nghiệm riêng
- Kiểm tra giao thoa kế 3D-- Bán kính cong, chiều cao sợi và độ lệch đỉnh theo tiêu chuẩn IEC
- Tiêu chuẩn sản xuất-- Tiêu chuẩn tay nghề IEC, Châu Âu, IPC/WHMA-A-620
- Chứng nhận-- CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Truy xuất nguồn gốc-- Số sê-ri duy nhất và hồ sơ kiểm tra lô hàng cho mỗi lô hàng
Tóm tắt sản phẩm
Dòng dây vá đa sợi MPO/MTP này cung cấp các cấp tiêu chuẩn và tổn thất thấp, độ bền cơ học nâng cao (chu kỳ giao phối ≥500), độ ổn định môi trường đã được chứng minh (nhiệt ẩm, lão hóa ở nhiệt độ cao, bảo quản ở nhiệt độ thấp) và quản lý phân cực hoàn toàn (Loại A/B/C). Được sản xuất trên khắp30.000㎡ cơ sở vật chấtvới19 dòng MPO chuyên dụngvà vượt quá công suất hàng tháng200.000 chiếc, Takfly cung cấp các kết nối cáp quang có độ tin cậy cao và có thể mở rộng cho các trung tâm dữ liệu, viễn thông, 5G, cụm AI, CATV và các ứng dụng công nghiệp. Tất cả các thông số kỹ thuật đều được kiểm tra tại nhà máy và cấu hình tùy chỉnh lên đến576 sợicó sẵn.
Câu hỏi thường gặp (FAQ)
Q1: Bạn là nhà sản xuất trực tiếp hay công ty thương mại?
Đáp: Chúng tôi là mộtnhà sản xuất trực tiếp và nhà cung cấp giải pháp tổng thểcó trụ sở tại Thâm Quyến, Trung Quốc, được thành lập vào năm2000. Như mộtDoanh nghiệp công nghệ cao quốc gia, chúng tôi hoạt động30.000㎡ không gian sản xuấttrên mộtTrụ sở R&D 6.000㎡ tại Thâm Quyếnvà mộtNhà máy sản xuất khối lượng lớn 24.000㎡ ở Trung Sơn. Bộ phận MPO/MTP của chúng tôi hoạt động19 dây chuyền sản xuất chuyên dụngvới công suất hàng tháng vượt quá200.000 chiếc, hỗ trợ cấu hình lên tới576 lõi. Chúng tôi phục vụ khách hàng tạiHơn 128 quốc gia, bao gồm các đối tác cấp 1 nhưCorning, Amphenol, NVIDIA và Coherent.
Câu 2: Số lượng đặt hàng tối thiểu (MOQ) của bạn là bao nhiêu?
Đáp: Moq có thể là1 mảnhđể đánh giá mẫu và thử nghiệm lô nhỏ. Tuy nhiên, giá cả sẽ tăng theo số lượng—số lượng lớn hơn sẽ mở ra mức giá cạnh tranh theo cấp độ. Đối với các dự án trung tâm dữ liệu yêu cầu hàng nghìn đơn vị, chúng tôi cung cấp chiết khấu theo số lượng dựa trên dự án và quản lý tài khoản chuyên dụng.
Câu 3: Bạn có thể báo giá FOB, CIF hoặc DDP không?
Đ: Vâng. Chúng tôi cung cấp các điều kiện Incoterms linh hoạt bao gồm EXW, FOB Thâm Quyến, CIF, CFR và DDP (để chọn khu vực). Đối với những lô hàng khẩn cấp, chúng tôi vận chuyển qua đường hàng không (DHL, FedEx, TNT, UPS); đối với các đơn đặt hàng số lượng lớn, chúng tôi điều phối vận tải đường biển thông qua các nhà giao nhận cạnh tranh. Chia sẻ điểm đến, số lượng và các điều khoản ưa thích của bạn và chúng tôi sẽ cung cấpbáo giá chìa khóa trao tay với cước vận chuyển và thời gian giao hàngtrong vòng 24 giờ.
Q4: Làm thế nào để bạn đảm bảo chất lượng và tính nhất quán của sản phẩm?
Trả lời: Sản phẩm của chúng tôi tuân theo các tiêu chuẩn IEC và Châu Âu, được chứng nhận bởi CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR và ANATEL. Kiểm soát chất lượng chính bao gồm:
- Kiểm tra tổn thất chèn và tổn thất trở lại 100%trên mỗi dây vá
- Kiểm tra giao thoa kế 3Dcho hình học mặt cuối của đầu nối
- Sàng lọc môi trườngtheo sê-ri IEC 61300-2 (nhiệt ẩm, chu trình nhiệt, rung)
- Số sê-ri duy nhấtvà báo cáo thử nghiệm hàng loạt để truy xuất nguồn gốc đầy đủ
Câu 5: Thời gian dẫn tiêu chuẩn của bạn là gì?
A: Thời gian thực hiện phụ thuộc vào số lượng và cấu hình:
- Sản phẩm tiêu chuẩn:2-3 ngày làm việc cho tối đa 5.000 chiếc (còn hàng)
- Cấu hình tùy chỉnh:3-9 ngày làm việc tùy thuộc vào loại cáp, cực và chiều dài
- Lệnh khẩn cấp:Chúng tôi duy trì kho đệm của các cấu hình phổ biến và có thể đẩy nhanh quá trình sản xuất để triển khai trong thời gian quan trọng
Q6: Chính sách bảo hành của bạn là gì?
Đáp: Chúng tôi cung cấp mộtBảo hành 1 nămkể từ ngày giao hàng, bao gồm các khiếm khuyết về vật liệu và tay nghề trong điều kiện hoạt động bình thường. Đối với thiệt hại nhân tạo, chúng tôi cung cấp dịch vụ sửa chữa miễn phí (khách hàng chi trả cước vận chuyển trả lại). Các chương trình bảo hành mở rộng (2-3 năm) có sẵn cho các hợp đồng của doanh nghiệp và trung tâm dữ liệu.
Q7: Tiêu chuẩn đóng gói của bạn là gì?
A: Tất cả các sản phẩm đều được vận chuyểnbao bì tiêu chuẩn xuất khẩu quốc tếvới túi chống tĩnh điện, nắp bảo vệ và thùng carton chắc chắn. Chúng tôi cung cấpBao bì OEMbao gồm in logo tùy chỉnh, nhãn hiệu, mã vạch và cấu hình pallet. Vui lòng nêu rõ yêu cầu đóng gói trước khi báo giá.
Q8: Bạn có thể cung cấp dịch vụ OEM/ODM không?
Đ: Vâng. Tất cả các sản phẩm đều chấp nhận tùy chỉnh OEM/ODM, bao gồm màu vỏ đầu nối, logo được đánh dấu bằng laze, màu vỏ cáp, báo cáo thử nghiệm tùy chỉnh và các cụm lắp ráp chuyên dụng. Chúng ta có thể ký mộtThỏa thuận bảo mật (MNDA)để bảo vệ thiết kế của bạn.
Q9: Tôi có thể yêu cầu mẫu trước khi đặt hàng số lượng lớn không?
Đ: Vâng.Mẫu miễn phíđược cung cấp cho các sản phẩm có giá trị dưới 10 USD. Đối với các mẫu có giá trị cao hơn (ví dụ: cáp đứt, tổn hao thấp MPO), chúng tôi tính chi phí sản xuất theoáp dụng tín dụng đầy đủchống lại đơn đặt hàng số lượng lớn tiếp theo của bạn. Vận chuyển hàng mẫu được người mua thanh toán và việc giao hàng thường diễn ra trong vòng1 -3 ngày làm việc.
Q10: Làm thế nào tôi có thể đặt hàng?
Đáp: Quy trình hợp lý của chúng tôi:
- Cuộc điều tra-- Gửi email tên sản phẩm, thông số kỹ thuật và số lượng. Bao gồm địa chỉ giao hàng của bạn để biết giá đã bao gồm phí vận chuyển.
- Trích dẫn-- Nhận báo giá chi tiết với thời gian thực hiện và các điều khoản trong vòng12 -24 giờ.
- Xác nhận-- Phê duyệt báo giá; chúng tôi phát hành mộtHóa đơn Proforma (PI).
- Sự chi trả-- T/T, Western Union, hoặc PayPal. Đối với đơn hàng lớn:Đặt cọc 50% + số dư 50%trước khi giao hàng.
- Sản xuất-- Quá trình sản xuất bắt đầu với việc cập nhật tiến độ hàng tuần.
- Vận chuyển-- Xác nhận người nhận hàng và phương thức vận chuyển; số theo dõi được cung cấp trong vòng 24 giờ kể từ khi gửi đi.
- Hậu mãi-- Hỗ trợ chuyên dụng theo dõi cài đặt và hiệu suất.
Q11: Bạn chấp nhận điều khoản thanh toán nào?
Đáp: Chúng tôi chấp nhậnT/T, Western Union và PayPal. Đối với các đối tác đã thành lập và hợp đồng khối lượng lớn (>50.000 USD), chúng tôi cung cấpĐiều khoản mở tài khoản Net-30 hoặc Net-60phải được phê duyệt tín dụng. Tùy chọn tiền tệ: USD, EUR, CNY.
Q12: Bạn có cung cấp hỗ trợ kỹ thuật và hướng dẫn cài đặt không?
Đ: Vâng. Nhóm hỗ trợ kỹ thuật của chúng tôi (tiếng Anh, tiếng Tây Ban Nha, tiếng Trung) cung cấp:
- Tư vấn thiết kế cơ sở hạ tầng cáp quang trước khi bán hàng
- Đào tạo quản lý phân cực (Loại A/B/C)
- Các phương pháp cài đặt tốt nhất cho trình kết nối MPO/MTP
- Khắc phục sự cố sau triển khai và phân tích dấu vết OTDR
- Hỗ trợ tại chỗ cho các dự án trung tâm dữ liệu lớn (theo thỏa thuận)
