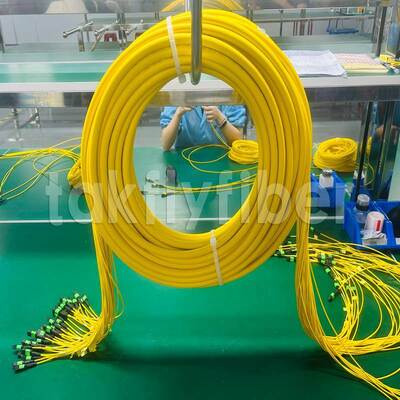

Takfly 288-Fiber MPO/MTP Ultra-Density Patch Cord
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Thâm Quyến, Trung Quốc |
| Hàng hiệu: | Takfly/OEM |
| Chứng nhận: | CE, ISO, RoHS, GS |
| Số mô hình: | Dây vá MPO/MTP |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | US $9.88-US $19.88/ Pcs |
| chi tiết đóng gói: | Túi PP sau đó trong carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C,T/T,Western Union,Paypal |
| Khả năng cung cấp: | 50000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Cốt lõi: | Đa lõi | Đầu nối A: | SC |
|---|---|---|---|
| Đầu nối B: | MPO/MTP | Chế độ sợi: | 50/125um |
| Đường kính cáp: | 0.9/2.0/3.0 | Loại Ba Lan: | PC/APC |
| Trả lại tổn thất: | MM/PC: 20dB/SM/APC: 60dB | Mất chèn: | Tối đa 0,35dB (Loại 0,15dB) |
| Vật liệu vỏ ngoài: | PVC/LSZH | Bán kính uốn cong Tĩnh/Động: | 10 ngày/20 ngày |
| Mã HS: | 854470000 | Giới tính: | Nam/nữ |
| Làm nổi bật: | Cáp vá MPO 288 sợi,cáp vá MTP cực mật độ,cáp MPO MTP công suất cao |
||
Mô tả sản phẩm
Dây nối siêu mật độ Takfly 288-Fiber MPO/MTP
Giải pháp cáp trung kế có số lượng sợi quang cao dành cho cơ sở hạ tầng siêu quy mô thế hệ tiếp theo, hỗ trợ các mạng quang 400G/800G và 1.6T mới nổi.
Tổng quan về sản phẩm
Dây vá MPO/MTP 288 sợi được thiết kế cho môi trường siêu quy mô nơi mật độ cổng và ngân sách liên kết là rất quan trọng. Bằng cách sử dụng công nghệ ferrule MT được đúc chính xác với các chốt dẫn hướng có độ chính xác cao, cáp đường trục này sắp xếp hàng trăm sợi trong một diện tích nhỏ gọn để triển khai nhanh chóng.
Có sẵn hai mức hiệu suất:Lớp tiêu chuẩnmang lại mức suy hao chèn điển hình là 0,35 dB, trong khimức tổn thất thấpđạt được mức thông thường là 0,20 dB, duy trì biên độ liên kết có giá trị trên các kênh đa kết nối. Mỗi bộ phận lắp ráp đều trải qua 100% thử nghiệm tại nhà máy về tổn thất chèn, suy hao phản hồi và hình học mặt đầu 3D.
Các tính năng chính
- 288 sợitrong một trung kế có số lượng cao duy nhất (có sẵn số lượng tùy chỉnh)
- Vòng sắt MT được đúc chính xác với chốt dẫn hướng được căn chỉnh dưới micron
- Hiệu suất tổn thất thấp: IL điển hình 0,20 dB, IL tối đa 0,35 dB
- Hiệu suất tiêu chuẩn: IL điển hình 0,35 dB, IL tối đa 0,70 dB
- Khả năng tương thích SM (G.652 / G.655 / G.657) và MM (OM1-OM5)
- Cấu trúc cáp dải băng tròn hoặc phẳng
- Tùy chọn vỏ ngoài PVC hoặc LSZH
- Quản lý phân cực loại A / B / C đầy đủ với ủng có mã màu
- Cấu hình đầu nối nam (được ghim) và nữ (không được ghim)
Thông số kỹ thuật
Hiệu suất quang học
| tham số | Lớp tiêu chuẩn | Mức tổn thất thấp |
|---|---|---|
| Mất chèn điển hình | .35 dB | .20,20 dB |
| Mất chèn tối đa | .70,70 dB | .35 dB |
| Mất mát trả lại (SM APC) | ≥60 dB | ≥60 dB |
| Mất mát trả lại (MM PC) | ≥20 dB | ≥20 dB |
| Bước sóng thử nghiệm (SM) | 1310/1550nm | 1310/1550nm |
| Bước sóng thử nghiệm (MM) | 850/1300nm | 850/1300nm |
Độ bền cơ học
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Chu kỳ giao phối | ≥500 (ΔIL 0,2 dB) |
| Độ bền kéo (cáp 2,0 mm) | ≥50 N |
| Độ lặp lại | .10,1 dB |
| Độ bền | .20,2 dB |
| Khả năng thay thế cho nhau | .20,2 dB |
Ổn định môi trường
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Nhiệt độ hoạt động | -20°C đến +70°C |
| Nhiệt độ tối đa ngắn hạn | +85°C |
| Nhiệt độ bảo quản | -40°C đến +80°C |
| Đi xe đạp nhiệt ẩm | ΔIL ≤0,3 dB sau 5 chu kỳ (-10°C đến +65°C, 93% RH) |
| Lão hóa nhiệt độ cao | ΔIL ≤0,3 dB sau 168 giờ ở +85°C |
| Lưu trữ nhiệt độ thấp | ΔIL ≤0,2 dB sau 24 giờ ở -40°C |
| Rung & Sốc | Tuân thủ GR-1435-CORE |
Thuộc tính vật lý
| tham số | Tùy chọn |
|---|---|
| Số lượng chất xơ | 288 (có thể tùy chỉnh) |
| Xây dựng cáp | Tròn nhỏ (OD4,5 mm OD) / Ruy băng (3,0 × 5,0 mm) |
| Chất liệu áo khoác | PVC/LSZH (CPR Bca/Cca/Dca) |
| Bán kính uốn (Tĩnh / Động) | 10D / 20D |
| Độ dài có sẵn | 0,5 m đến 200 m |
Kịch bản triển khai
| ngành | Triển khai điển hình | Lợi thế về mật độ |
|---|---|---|
| Trung tâm dữ liệu siêu quy mô | Các đường trục 800G xuyên suốt, kết nối cụm GPU AI | Một đường trục thay thế hàng chục dây cáp song công |
| Văn phòng Trung tâm Viễn thông | Nâng cấp đường trục ODF, sẵn sàng quang học kết hợp 400G | Triển khai nhanh chóng với các mô-đun đột phá MPO-LC |
| Cơ sở hạ tầng 5G | Liên kết tuyến trước và tuyến giữa BBU/DU tới AAU/RU | Lắp đặt nhanh hơn 60% so với nối sợi riêng lẻ |
| Mạng công nghiệp | Xương sống sàn nhà máy chắc chắn | Chống sốc, rung và chống nấm mốc |
Ưu điểm sản xuất
- Quy mô sản xuất:30.000 mét vuông trên khắp R&D Thâm Quyến (6.000 mét vuông) và sản xuất Trung Sơn (24.000 mét vuông)
- Thông lượng:19 dây chuyền MPO chuyên dụng cung cấp hơn 200.000 sản phẩm mỗi tháng
- Lãnh đạo về số lượng sợi:Thân cây 288 sợi tiêu chuẩn có sẵn tùy chỉnh
- Vòng đời mở rộng:≥500 chu kỳ giao phối so với mức trung bình 200 chu kỳ của ngành
- Khoảng không nhiệt:Hoạt động ngắn hạn ở nhiệt độ +85°C
- Độ phân cực rõ ràng:Hỗ trợ đầy đủ loại A/B/C với mã màu
- Chứng minh môi trường:Cung cấp đầy đủ các báo cáo thử nghiệm nhiệt ẩm, chu trình nhiệt và độ rung
Hướng dẫn đặt hàng
Định cấu hình dây vá của bạn bằng cách sử dụng các thông số kỹ thuật sau:
- Số lượng chất xơ:288 (số lượng khác có sẵn theo yêu cầu)
- Lớp mất:Tiêu chuẩn / Tổn thất thấp
- Loại cáp:Vòng nhỏ / Ruy băng
- Vỏ bọc:PVC / LSZH
- Đánh bóng:PC / APC
- Phân cực:Loại A / Loại B / Loại C
- Giới tính:Nam (có ghim) / Nữ (không có ghim)
- Chiều dài:0,5 m đến 200 m
- Fanout:Có sẵn cáp đột phá MPO-to-LC/SC/FC
Mã đặt hàng mẫu
MPO-288-LL-ROUND-LSZH-10M-APC-TYPEA-MALE
Đảm bảo chất lượng
- Thử nghiệm IL/RL 100% với các báo cáo thử nghiệm riêng lẻ
- Kiểm tra giao thoa kế 3D (bán kính, chiều cao sợi, độ lệch đỉnh)
- Tuân thủ IEC 61754-7 và EIA/TIA-604-5
- Chứng nhận: CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Truy xuất nguồn gốc hàng loạt thông qua số sê-ri duy nhất
Câu hỏi thường gặp
Ai sản xuất những dây vá này?
Takfly Communications, được thành lập vào năm 2000, là Doanh nghiệp công nghệ cao quốc gia vận hành không gian sản xuất rộng 30.000 m2 (trụ sở chính ở Thâm Quyến 6.000 m2, nhà máy Trung Sơn rộng 24.000 m). Bộ phận MPO điều hành 19 dây chuyền sản xuất chuyên dụng với sản lượng vượt quá 200.000 chiếc mỗi tháng, phục vụ các đối tác bao gồm Corning, Amphenol, NVIDIA và Coherent trên hơn 128 quốc gia.
MOQ là gì?
Một mảnh cho mẫu. Định giá theo số lượng áp dụng theo quy mô.
Các điều khoản thanh toán và vận chuyển là gì?
T/T, Western Union và PayPal là tiêu chuẩn. Đối với các đơn hàng trên 50.000 USD, có sẵn các điều khoản Net-30 / Net-60. Các tùy chọn vận chuyển trải dài từ EXW đến DDP, với vận tải hàng không (DHL, FedEx, UPS) cho các nhu cầu khẩn cấp và vận tải đường biển cho số lượng lớn.
Thời gian dẫn đầu là gì?
Các mặt hàng tiêu chuẩn có sẵn sẽ được vận chuyển trong 2-3 ngày. Các đường trục 288 sợi tùy chỉnh thường cần 3-9 ngày làm việc tùy thuộc vào cấu hình chính xác.
OEM/ODM có được hỗ trợ không?
Đúng. Vỏ, logo, màu vỏ, báo cáo thử nghiệm và cụm lắp ráp tùy chỉnh có sẵn dưới sự bảo vệ của MNDA.
Những gì bảo hành được cung cấp?
Một năm kể từ khi giao hàng đối với các khiếm khuyết về vật liệu và tay nghề. Bảo hành mở rộng có sẵn.
