1×128 Số cổng cao PLC Splitter Rack Mount Patch Panel Ultra High Density FTTX Phân phối
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | QSFP28-4SFP28-xxx |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$17.66 ~ US$70.63/PC |

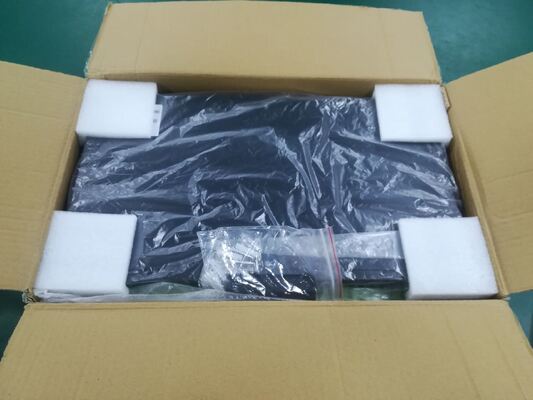

| chi tiết đóng gói: | spone + hộp + thùng carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union, |
|
Thông tin chi tiết |
|||
| Làm nổi bật: | Giá đỡ bộ chia PLC 128 cổng,bảng phân phối FTTX mật độ cao,bảng vá bộ chia PLC sợi quang |
||
|---|---|---|---|
Mô tả sản phẩm
Bảng vá lỗi gắn giá đỡ PLC có số lượng cổng cao 1 * 128
Tên sản phẩm:Bảng vá lỗi bộ chia gắn giá đỡ PLC 1 * 128
Số phần:P-1128-RF-LA-Φ0.9-05-05
Cấu hình:1 đầu vào * 128 đầu ra
Số phần:P-1128-RF-LA-Φ0.9-05-05
Cấu hình:1 đầu vào * 128 đầu ra

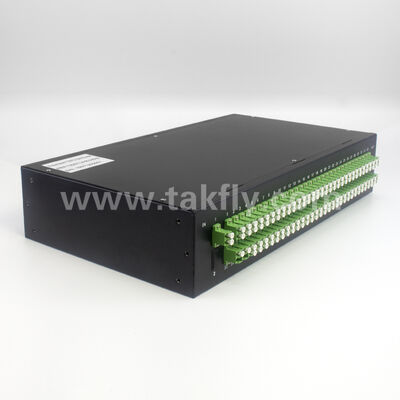

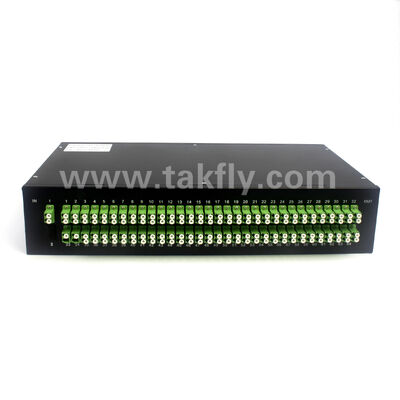

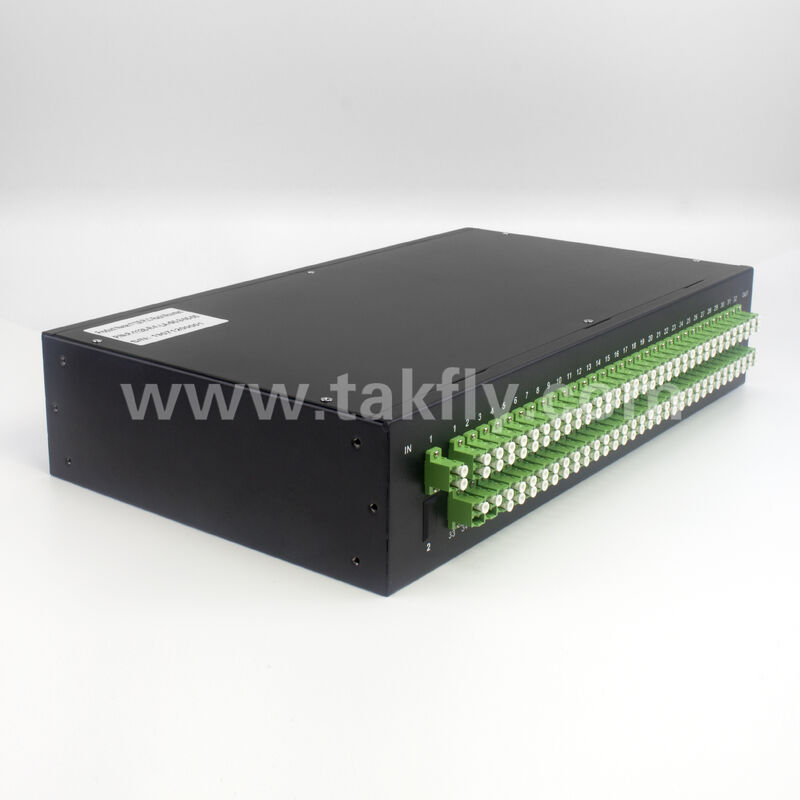

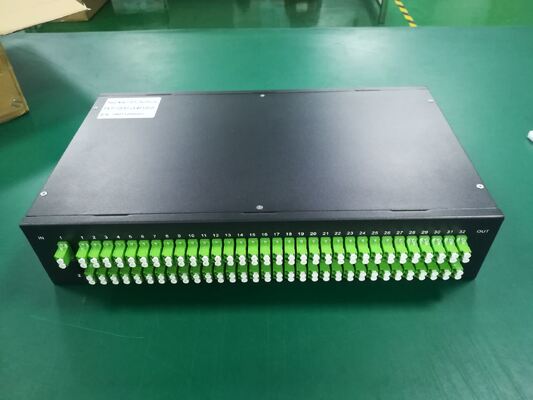

Bảng điều khiển bộ chia PLC gắn trên giá này tích hợp bộ chia mạch sóng ánh sáng phẳng 1*128 với bảng vá phía trước. Thiết bị này có vỏ bọc giá đỡ 19 inch tiêu chuẩn (thường có chiều cao 4U hoặc 5U tùy thuộc vào mật độ cổng). Sợi đầu vào sử dụng bộ điều hợp đầu nối (chẳng hạn như LC hoặc SC), trong khi 128 sợi đầu ra kết thúc trên bộ điều hợp phía trước với bím tóc 0,9mm hoặc đầu nối bảng điều khiển. Được thiết kế cho các văn phòng trung tâm FTTH/FTTX, các ứng dụng đầu cuối hoặc khung phân phối, giải pháp này lý tưởng để phân phối tín hiệu quang đơn lẻ cho nhiều người dùng.
Thông số hiệu suất điển hình
| tham số | Giá trị |
|---|---|
| Bước sóng hoạt động | 1260 ~ 1650nm |
| Mất chèn (Tối đa) | 23,0 dB (Điển hình 21,5 dB) |
| Tính đồng nhất (Tối đa) | 2,5 dB |
| Mất phụ thuộc phân cực | .50,5 dB |
| Trả lại tổn thất | ≥55 dB (Đầu nối) |
| Tính chỉ đạo | ≥55 dB |
| Nhiệt độ hoạt động | -40oC ~ +85oC |
| Nhiệt độ bảo quản | -40oC ~ +85oC |
| Loại sợi | Đầu vào: 2.0mm hoặc 3.0mm; Đầu ra: bím tóc 0,9mm |
| Loại đầu nối (Đầu vào/Đầu ra) | SC/APC, SC/UPC, LC/UPC hoặc theo quy định |
Đặc tính cơ học
- Giá đỡ 19 inch tiêu chuẩn với đầu nối đầu ra được kết thúc trước
- Mặt trước có thể tháo rời để dễ dàng vệ sinh và kiểm tra

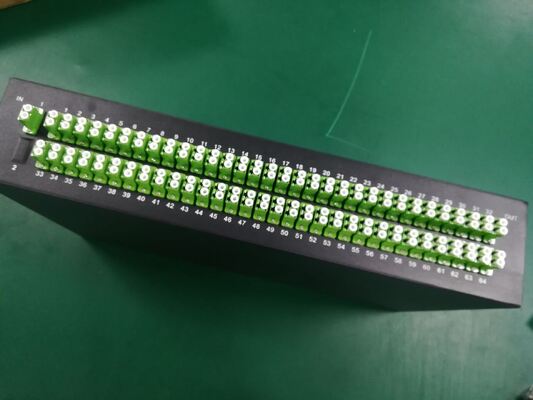

- Xóa nhãn cổng từ 1 đến 128
- Khay nối tùy chọn hoặc bộ quạt ra để quản lý sợi quang
Các tính năng chính
- Bước sóng hoạt động băng thông rộng
- Mất chèn thấp
- Mất phụ thuộc phân cực thấp (PDL)
- Thiết kế nhỏ gọn
- Tính đồng nhất giữa các kênh tuyệt vời
- Độ tin cậy và ổn định cao
Ứng dụng
- Mạng viễn thông
- hệ thống PON
- FTTH (Cáp quang đến nhà)
- hệ thống CATV
- Truyền video
Thông số kỹ thuật
Thông số hiệu suất
| tham số | Giá trị |
|---|---|
| Bước sóng hoạt động (nm) | 1260 ~ 1650 |
| Loại sợi | ITU-T G657A1, G657A2 và G.652D |
| Độ ổn định nhiệt độ tối đa (dB) | 0,5 (Điển hình 0,3) |
| Nhiệt độ hoạt động (° C) | -40 ~ +85 |
| Nhiệt độ bảo quản (°C) | -40 ~ +85 |
Hiệu suất bộ chia 1*N
| Kiểu | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Mất chèn tối đa (dB) | 3,9 | 7.2 | 10.3 | 13,5 | 16,8 | 20.3 |
| Độ đồng đều tối đa (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1,5 | 2.0 |
| PDL tối đa (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Hiệu suất bộ chia 2*N
| Kiểu | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Mất chèn tối đa (dB) | 4.2 | 7,5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Độ đồng đều tối đa (dB) | 0,8 | 1.0 | 1.2 | 1,5 | 1.8 | 2.0 |
| PDL tối đa (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Lưu ý: Tất cả các phép đo được thực hiện ở nhiệt độ phòng, không bao gồm các đầu nối. Suy hao phản hồi tối thiểu cho tất cả các loại: 55 dB.
Câu hỏi thường gặp
Câu hỏi thường gặp về sản phẩm
Câu hỏi 1: Mục đích của bộ chia PLC 1 * 128 là gì?
A1: Nó chia một tín hiệu quang đầu vào thành 128 tín hiệu đầu ra có công suất bằng nhau. Thường được sử dụng trong mạng FTTH/PON quy mô lớn (cổng OLT duy nhất phục vụ tối đa 128 người dùng) và hệ thống phân phối quang CATV.
Câu hỏi 2: Suy hao chèn điển hình của bộ chia 1 * 128 là gì?
A2: Suy hao lý thuyết là khoảng 21,0 dB. Bao gồm tổn thất bổ sung và tổn thất đầu nối, tổng tổn thất chèn là 23,0 dB (điển hình), với mức tối đa 26,0 dB theo tiêu chuẩn ngành.
Câu 3: Bộ chia này có thể được sử dụng ngược lại không?
Trả lời 3: Có, bộ chia PLC là thiết bị tương hỗ thụ động. Họ có thể kết hợp 128 tín hiệu đầu vào thành một sợi đầu ra, nhưng lưu ý rằng tổn thất tổng hợp sẽ cao ( ≥21 dB) và phải kiểm soát phản xạ ngược.
Câu hỏi 4: Có những loại đầu nối nào cho bảng đầu ra?
A4: Các tùy chọn tiêu chuẩn bao gồm SC/APC (phổ biến nhất cho FTTH), SC/UPC, LC/UPC hoặc FC/APC. Liên hệ với chúng tôi để xác nhận giao diện kết nối cụ thể cho yêu cầu của bạn.
Câu 5: Bảng này yêu cầu chiều cao giá đỡ (U) là bao nhiêu?
A5: Chiều cao của giá đỡ phụ thuộc vào thiết kế và mật độ cổng. Bộ chia 1*128 thường có chiều cao 2U, 3U hoặc 4U. Liên hệ với chúng tôi để biết kích thước chính xác của mô hình cụ thể này.
Câu hỏi 6: Bộ chia nhiệt độ trong tủ ngoài trời ổn định như thế nào?
Trả lời 6: Thiết bị hoạt động từ -40oC đến +85oC, phù hợp với tủ ngoài trời, phòng đầu hoặc văn phòng trung tâm không được kiểm soát nhiệt độ.
Q7: Bên trong có bao nhiêu mô-đun bộ chia? Nó được xếp tầng theo mô-đun 1*16 hay 1*32?
A7: Bộ chia 1*128 có thể được triển khai bằng một chip PLC có độ đồng nhất cao hoặc bằng cách xếp tầng các mô-đun nhỏ hơn. Hãy liên hệ với nhóm bán hàng của chúng tôi để biết chi tiết cấu hình nội bộ cụ thể.
Q8: Thời gian bảo hành là gì?
Câu trả lời 8: Bảo hành tiêu chuẩn là 1 năm, bao gồm các lỗi không phải do con người và sửa chữa miễn phí đối với các lỗi sản xuất.
Q9: Tôi có thể lấy mẫu trước khi đặt hàng số lượng lớn không?
A9: Có, chúng tôi cung cấp mẫu. Vui lòng chỉ định các yêu cầu về đầu nối và độ dài sợi của bạn.
Q10: Làm thế nào để làm sạch đầu nối đầu ra trên bảng mật độ cao?
Câu trả lời 10: Sử dụng máy làm sạch bằng một cú nhấp chuột hoặc máy làm sạch băng cassette có bộ điều hợp thích hợp (SC hoặc LC). Thiết kế bảng mặt trước cho phép làm sạch riêng lẻ mà không làm ảnh hưởng đến các sợi lân cận.
Câu hỏi thường gặp về công ty
Q1: Bạn có phải là nhà sản xuất?
Trả lời 1: Có, chúng tôi là nhà sản xuất và nhà cung cấp giải pháp trung tâm dữ liệu/giải pháp FTTH có trụ sở tại Thâm Quyến, Trung Quốc, được thành lập vào năm 2000.
Câu 2: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A2: Moq có thể là 1 chiếc, nhưng số lượng lớn hơn sẽ nhận được mức giá cạnh tranh hơn.
Câu 3: Bạn có cung cấp giá FOB không?
Đ3: Có. Chúng tôi vận chuyển qua đường hàng không (DHL, TNT, UPS, FEDEX) hoặc đường biển (lô hàng số lượng lớn). Chúng tôi cung cấp báo giá FOB bao gồm chi phí vận chuyển và thời gian giao hàng.
Q4: Chất lượng sản phẩm của bạn là gì?
A4: Sản phẩm của chúng tôi tuân theo các tiêu chuẩn IEC và Châu Âu với các chứng nhận CE, ISO, RoHS, CPR và ANATEL. Tất cả các sản phẩm đều được kiểm tra 100% trước khi giao hàng.
Câu 5: Thời gian giao hàng của bạn là bao lâu?
A5: Phụ thuộc vào số lượng và loại sản phẩm. Máy nhảy sợi: 2-3 ngày làm việc cho tối đa 5000 chiếc. Chúng tôi duy trì kho sản phẩm thường xuyên và xử lý các đơn đặt hàng khẩn cấp.
Q6: Bao bì của bạn là gì?
A6: Bao bì tiêu chuẩn xuất khẩu quốc tế. In logo tùy chỉnh có sẵn theo yêu cầu.
Q7: Bạn có cung cấp dịch vụ OEM/ODM không?
A7: Có, tất cả các sản phẩm đều chấp nhận đơn đặt hàng OEM/ODM. Chúng ta có thể ký NDA.
Q8: Làm thế nào để đặt hàng?
A8: 1. Gửi yêu cầu với thông số kỹ thuật và số lượng sản phẩm. 2. Chúng tôi cung cấp báo giá với thời gian giao hàng. 3. Xác nhận báo giá và nhận PI. 4. Sản xuất bắt đầu sau khi thanh toán. 5. Xác nhận thông tin người nhận. 6. Nhận số theo dõi sau khi giao hàng.
Q9: Phương thức thanh toán của bạn là gì?
A9: T/T, Western Union, PayPal, . Đơn đặt hàng lớn: đặt cọc 50%, số dư 50% trước khi giao hàng.
Q10: Tôi có thể yêu cầu mẫu không?
A10: Mẫu miễn phí có sẵn cho các sản phẩm dưới $10. Chi phí vận chuyển do người mua thanh toán trước khi gửi hàng.
Q11: Chính sách khớp giá của bạn là gì?
Trả lời 11: Nếu bạn tìm được mức giá tốt hơn trên thị trường với cùng tiêu chuẩn chất lượng, chúng tôi có thể khớp với mức giá đó.
