Bộ chia PLC LGX Box – Dấu chân được tiêu chuẩn hóa cho 1×2 đến 2×64, Tương thích với Đầu nối SC/LC
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | QSFP28-4SFP28-xxx |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$17.66 ~ US$70.63/PC |
| chi tiết đóng gói: | spone + hộp + thùng carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Thông tin chi tiết |
|||
| Làm nổi bật: | Bộ chia PLC LGX Box tương thích SC/LC,Bộ chia PLC sợi quang 1×2 đến 2×64,Bộ chia PLC dấu chân tiêu chuẩn LGX Box |
||
|---|---|---|---|
Mô tả sản phẩm
Bộ chia PLC LGX Box – Dấu chân được tiêu chuẩn hóa cho 1×2 đến 2×64
Tương thích với các đầu nối SC/LC dành cho khung phân phối cáp quang, tủ kết nối chéo quang và giá đỡ phụ ODF.
Tổng quan về sản phẩm
Hộp LGX cung cấp vỏ kim loại/nhựa tiêu chuẩn hóa cho bộ tách quang PLC, bao gồm các tỷ lệ phân chia từ 1×2 đến 2×64. Có sẵn với đầu nối SC hoặc LC (đơn giản/song công) để đáp ứng các yêu cầu cụ thể của bạn.

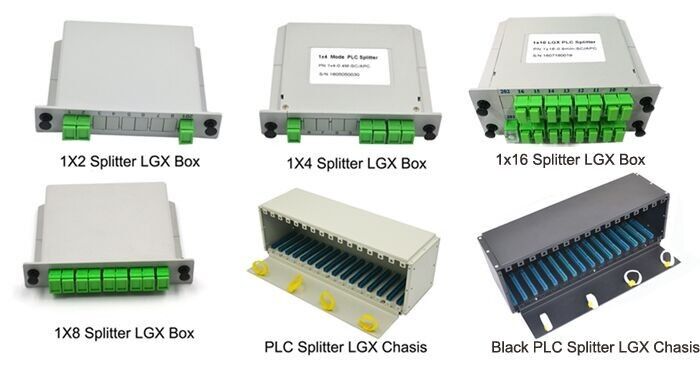

Kích thước gói so với tỷ lệ phân chia
Kích thước hộp LGX tiêu chuẩn (L × W × H, tính bằng mm):
| Tỷ lệ chia | Loại kết nối | Dài × Rộng × Cao (mm) |
|---|---|---|
| 1×2 | SC / LC | 130 × 100 × 25 |
| 1×4 | SC / LC | 130 × 100 × 25 |
| 1×8 | SC / LC | 130 × 100 × 25 |
| 1×16 | SC / LC | 130 × 100 × 50 |
| 1×32 | LC | 130 × 100 × 50 |
| 1×32 | SC | 130 × 100 × 102 hoặc 267 × 100 × 50 |
| 1×64 | LC | 130 × 180 × 102 |
| 1×64 | SC | 130 × 100 × 205 |
| 2×2 | SC / LC | 130 × 100 × 25 |
| 2×4 | SC / LC | 130 × 100 × 25 |
| 2×8 | SC / LC | 130 × 100 × 25 |
| 2×16 | SC / LC | 130 × 100 × 50 |
| 2×32 | LC | 130 × 100 × 50 |
| 2×32 | SC | 130×100×102 |
| 2×64 | LC | 130 × 100 × 50 |
Ghi chú:
• Kích thước điển hình cho nhà ở trần; có thể tồn tại những thay đổi nhỏ do định tuyến sợi nội bộ
• Đối với phiên bản 1×32 SC, có sẵn hai kích thước bên ngoài để phù hợp với các độ sâu khác nhau của giá hoặc khay
• Tất cả các hộp LGX đều có lỗ lắp tiêu chuẩn tương thích với các khay ODF thông thường
• Kích thước điển hình cho nhà ở trần; có thể tồn tại những thay đổi nhỏ do định tuyến sợi nội bộ
• Đối với phiên bản 1×32 SC, có sẵn hai kích thước bên ngoài để phù hợp với các độ sâu khác nhau của giá hoặc khay
• Tất cả các hộp LGX đều có lỗ lắp tiêu chuẩn tương thích với các khay ODF thông thường
Hiệu suất quang học được đo
Dữ liệu đo tại nhà máy cho bộ chia PLC chế độ đơn 1×4, 1×8 và 1×16:

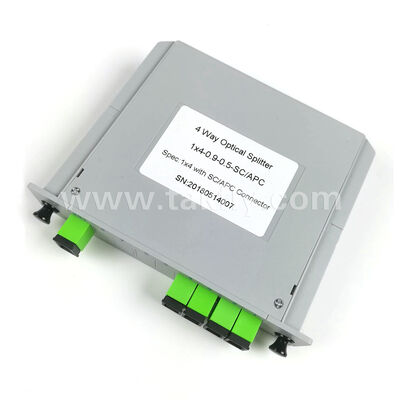

Bộ chia PLC chế độ đơn 1 × 4
| Bước sóng hoạt động | 1260-1650nm |
| P/N | 1x4-PLC-0-9-0.5-SA |
| Loại sợi | G.657A với ống rời Φ0,9mm |
| Loại kết nối | SC/APC |
| Nhiệt độ hoạt động | -40oC đến +85oC |
| Mất chèn | TỐI ĐA 7,2 dB |
| PDL | TỐI ĐA 0,2 dB |
| Trả lại tổn thất | ≥55 dB |
Bộ chia PLC chế độ đơn 1 × 8
| Bước sóng hoạt động | 1260-1650nm |
| P/N | 1x8-PLC-0.9-0.5-SA |
| Loại sợi | G.657A với ống rời Φ0,9mm |
| Loại kết nối | SC/APC |
| Nhiệt độ hoạt động | -40oC đến +85oC |
| Mất chèn | TỐI ĐA 10,5 dB |
| PDL | TỐI ĐA 0,2 dB |
| Trả lại tổn thất | >55dB |

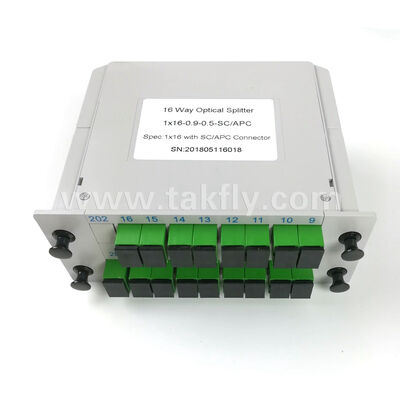

Bộ chia PLC chế độ đơn 1 × 16
| Bước sóng hoạt động | 1260-1650nm |
| P/N | 1-16-PLC-0.9-0.5-SA |
| Loại sợi | G.657A với ống rời Φ0,9mm |
| Loại kết nối | SC/APC |
| Nhiệt độ hoạt động | -40oC đến +85oC |
| Mất chèn | TỐI ĐA 13,0 dB |
| PDL | TỐI ĐA 0,25 dB |
| Trả lại tổn thất | ≥55 dB |
Thông số kỹ thuật vật liệu & môi trường
- Vật liệu nhà ở:Thép cán nguội (lớp phủ màu đen) hoặc ABS chống cháy (tùy chọn)
- Loại sợi:G.657A1 / G.652D (có sẵn uốn cong)
- Kết nối:SC/APC, SC/UPC, LC/APC, LC/UPC (ghi rõ khi đặt hàng)
- Chiều dài bím tóc:Tiêu chuẩn 0,5 m / 1,0 m / 1,5 m, có thể tùy chỉnh
- Nhiệt độ hoạt động:-40oC đến +85oC
- Nhiệt độ bảo quản:-40oC đến +85oC
- Độ ẩm:95% (không ngưng tụ)
Ứng dụng điển hình
- Tích hợp giá đỡ phụ ODF- Khả năng tương thích trượt trực tiếp với bảng vá lỗi LGX 19 inch
- Tủ kết nối chéo quang học- Phân chia số lượng cổng cao trong các nút FTTx ngoài trời
- Trung tâm dữ liệu- Phân phối sợi mật độ cao
- tiêu đề CATV- Tách tín hiệu phát sóng
Tùy chọn tùy chỉnh
- Loại đầu nối và độ bóng (APC/UPC)
- Chiều dài bím tóc và màu sợi
- Loại sợi quang (G.657A2, OM3 đa mode)
- Ghi nhãn màu và in lụa
Câu hỏi thường gặp
Câu hỏi thường gặp về sản phẩm
Câu hỏi 1: Mục đích của bộ chia PLC 1×128 là gì?
A1: Chia một tín hiệu quang đầu vào thành 128 tín hiệu đầu ra có công suất bằng nhau. Thường được sử dụng trong mạng FTTH/PON quy mô lớn và hệ thống phân phối quang CATV.
Câu hỏi 2: Suy hao chèn điển hình của bộ chia 1×128 là gì?
A2: Suy hao lý thuyết là khoảng 21,0 dB. Tổng tổn thất chèn là 23,0 dB (điển hình), với mức tối đa 26,0 dB theo tiêu chuẩn ngành.
Câu 3: Bộ chia này có thể được sử dụng ngược lại không?
Trả lời 3: Có, bộ chia PLC là thiết bị tương hỗ thụ động. Họ có thể kết hợp 128 tín hiệu đầu vào thành một sợi đầu ra, nhưng lưu ý rằng tổn thất tổng hợp sẽ cao (21 dB).
Câu hỏi 4: Có những loại đầu nối nào cho bảng đầu ra?
A4: Các tùy chọn tiêu chuẩn bao gồm SC/APC (phổ biến nhất cho FTTH), SC/UPC, LC/UPC hoặc FC/APC. Liên hệ với chúng tôi để xác nhận giao diện kết nối cụ thể.
Câu 5: Bảng này yêu cầu chiều cao giá đỡ (U) là bao nhiêu?
A5: Chiều cao của giá đỡ phụ thuộc vào thiết kế và mật độ cổng. Bộ chia 1×128 thường có chiều cao 2U, 3U hoặc 4U. Liên hệ với chúng tôi để biết kích thước chính xác.
Câu hỏi 6: Bộ chia nhiệt độ trong tủ ngoài trời ổn định như thế nào?
Trả lời 6: Thiết bị hoạt động từ -40oC đến +85oC, phù hợp với tủ ngoài trời, phòng đầu hoặc văn phòng trung tâm không được kiểm soát nhiệt độ.
Q7: Bên trong có bao nhiêu mô-đun bộ chia? Nó được xếp tầng theo mô-đun 1×16 hay 1×32?
A7: Bộ chia 1×128 có thể được triển khai bằng một chip PLC có độ đồng nhất cao hoặc bằng cách xếp tầng các mô-đun nhỏ hơn. Hãy liên hệ với nhóm bán hàng của chúng tôi để biết chi tiết cấu hình nội bộ cụ thể.
Q8: Thời gian bảo hành là gì?
Câu trả lời 8: Bảo hành tiêu chuẩn là 1 năm, bao gồm các lỗi không phải do con người và sửa chữa miễn phí đối với các lỗi sản xuất.
Q9: Tôi có thể lấy mẫu trước khi đặt hàng số lượng lớn không?
A9: Có, chúng tôi cung cấp mẫu. Vui lòng chỉ định các yêu cầu về đầu nối và độ dài sợi của bạn.
Q10: Làm thế nào để làm sạch đầu nối đầu ra trên bảng mật độ cao?
Câu trả lời 10: Sử dụng máy làm sạch bằng một cú nhấp chuột hoặc máy làm sạch băng cassette có bộ điều hợp thích hợp (SC hoặc LC). Thiết kế bảng mặt trước cho phép làm sạch riêng lẻ mà không làm ảnh hưởng đến các sợi lân cận.
