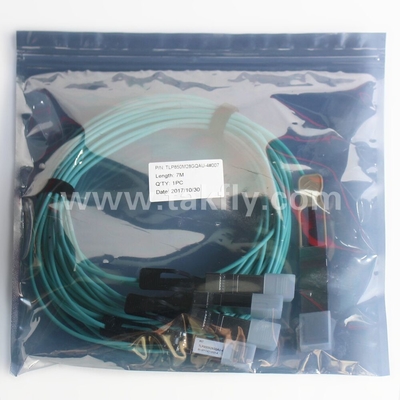

100Gb/s QSFP28 đến 4x SFP28 Breakout Cáp quang hoạt động AOC Cáp truyền dữ liệu nhanh
Thông tin chi tiết sản phẩm:
| Place of Origin: | Guangdong, SHENZHEN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
Thanh toán:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Thông tin chi tiết |
|||
| Làm nổi bật: | Cáp AOC 100Gb/s từ QSFP28 đến 4x SFP28,4x SFP28 Breakout Active Optical Cable,Cáp AOC 100Gb/s QSFP28 |
||
|---|---|---|---|
Mô tả sản phẩm

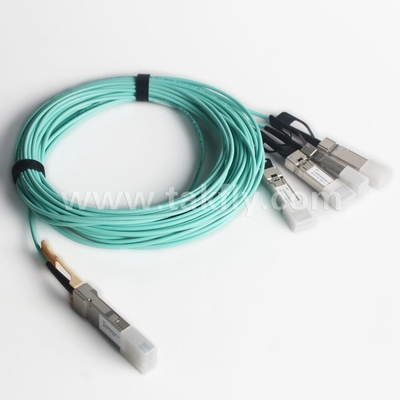

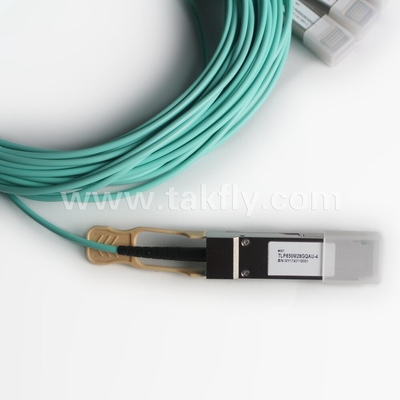

- Sản phẩm này là cáp quang hoạt động song song tốc độ dữ liệu cao (AOC), để vượt qua giới hạn băng thông của cáp đồng truyền thống.AOC được kết thúc với một module QSFP28 ở một đầu và bốn module SFP28 ở đầu kiaVới thiết bị đầu cuối QSFP28, nó cung cấp 4 kênh truyền dữ liệu độc lập và 4 kênh nhận dữ liệu qua sợi ruy băng đa chế độ, mỗi kênh có khả năng hoạt động 25Gb / s.

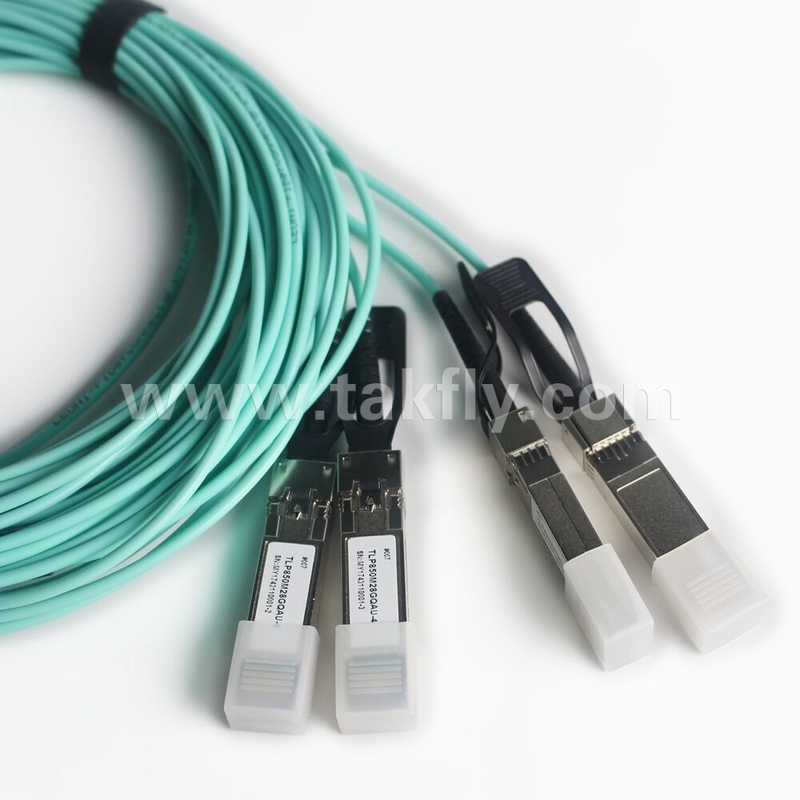

- Dây sợi sau đó mở rộng ra thành bốn cáp sợi, mỗi cáp được kết thúc bằng một mô-đun SFP28.một tốc độ dữ liệu tổng hợp 100Gb / s trên quá trình truyền lên đến 100m có thể đạt được bởi sản phẩm này, để hỗ trợ trao đổi dữ liệu tính toán cực nhanh.
- Sản phẩm được thiết kế với yếu tố hình thức, kết nối quang / điện theo QSFP28 và SFP28 Multi-Source Agreements (MSA).Nó đã được thiết kế để đáp ứng các điều kiện hoạt động bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và nhiễu EMI.
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideCác tín hiệu quang học truyền đi đầu tiên thông qua 4 làn đường truyền dữ liệu quang học trong sợi ruy băng đa chế độ và sau đó thông qua 4 cáp sợi hai lõi riêng biệt.Sau đó, chúng được chụp bởi các đèn LED bên trong các máy thu của 4 module SFP28 ở đầu kiaCác tín hiệu quang được chuyển đổi thành tín hiệu điện, được phát ra bởi các máy thu của 4 mô-đun SFP28 riêng lẻ.
-
Trong hướng ngược lại, mỗi 4 mô-đun SFP28 chuyển đổi tín hiệu đầu vào điện thành tín hiệu quang bằng một VCSEL được điều khiển bên trong mô-đun ở phía máy phát của nó.4 tín hiệu quang học truyền đi đầu tiên thông qua các đường truyền khác của 4 cáp sợi hai lõi riêng biệt và sau đó thông qua những trong sợi ruy băng đa chế độCác tín hiệu quang được chuyển đổi thành tín hiệu điện song song và được phát ra.đầu cuối QSFP28 của cáp có 8 cổng, 4 cho truyền dữ liệu và 4 cho nhận dữ liệu, để cung cấp tổng tốc độ trao đổi dữ liệu 100Gb / s trong khi mỗi 4 đầu cuối SFP28 ở đầu kia có 2 cổng,1 cho truyền dữ liệu và 1 cho nhận dữ liệu, để cung cấp tốc độ trao đổi dữ liệu 25Gb / s.
- Một nguồn điện + 3.3V duy nhất là cần thiết để cung cấp năng lượng cho sản phẩm này. Cả hai chân nguồn VccTx và VccRx đều được kết nối bên trong và nên được áp dụng đồng thời.Theo thông số kỹ thuật MSA, mô-đun cung cấp 7 chân điều khiển phần cứng tốc độ thấp (bao gồm giao diện chuỗi 2 dây): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL và IntL.
- Module Select (ModSelL) là một chân đầu vào. Khi được giữ thấp bởi máy chủ, sản phẩm này đáp ứng các lệnh truyền thông hàng loạt 2 dây.ModSelL cho phép sử dụng sản phẩm này trên một bus giao diện 2 dây duy nhất.
-
Serial Clock (SCL) và Serial Data (SDA) được yêu cầu cho giao diện giao tiếp bus nối 2 dây và cho phép máy chủ truy cập bản đồ bộ nhớ QSFP28.
-
Kẹp ResetL cho phép đặt lại hoàn toàn, trả lại các cài đặt đến trạng thái mặc định của chúng, khi giữ mức thấp trên kẹp ResetL lâu hơn chiều dài xung tối thiểu.Trong quá trình thực hiện thiết lập lại máy chủ sẽ bỏ qua tất cả các bit trạng thái cho đến khi nó chỉ ra việc hoàn thành ngắt thiết lập lại. Sản phẩm chỉ ra điều này bằng cách đăng tín hiệu IntL (Interrupt) với bit Data_Not_Ready bị từ chối trong bản đồ bộ nhớ.Lưu ý rằng trên nguồn lên (bao gồm cả chèn nóng) các mô-đun nên đăng hoàn thành này của thiết lập lại gián đoạn mà không yêu cầu một thiết lập lại.
-
Pin chế độ năng lượng thấp (LPMode) được sử dụng để thiết lập mức tiêu thụ năng lượng tối đa cho sản phẩm để bảo vệ các máy chủ không có khả năng làm mát các mô-đun năng lượng cao hơn,nếu các mô-đun như vậy bị chèn vô tình.
-
Module Present (ModPrsL) là một tín hiệu địa phương cho bảng chủ mà, trong trường hợp không có sản phẩm, thường được kéo lên máy chủ Vcc. Khi sản phẩm được chèn vào đầu nối,nó hoàn thành con đường đến mặt đất thông qua một kháng cự trên bảng máy chủ và khẳng định tín hiệu. ModPrsL sau đó chỉ ra nó có mặt bằng cách đặt ModPrsL vào trạng thái Low .
-
Ngăn chặn (IntL) là một chân đầu ra. ?? Low?? chỉ ra một lỗi hoạt động có thể xảy ra hoặc một trạng thái quan trọng đối với hệ thống chủ.Máy chủ xác định nguồn của sự gián đoạn bằng cách sử dụng giao diện chuỗi 2 dây. IntL pin là một đầu ra bộ sưu tập mở và phải được kéo đến Host Vcc điện áp trên bảng Host.
- Giao diện điện của mô-đun SFP28 phù hợp với các thông số kỹ thuật điện SFI. Kháng trở đầu vào và đầu ra của máy thu là khác biệt 100 Ohm. Dòng dữ liệu được kết nối AC bên trong.Mô-đun cung cấp kết thúc khác biệt và giảm chuyển đổi chế độ khác biệt để kết thúc tín hiệu chất lượng và EMI thấp.SFI thường hoạt động trên 200 mm vật liệu FR4 cải tiến hoặc lên đến khoảng 150 mm vật liệu FR4 tiêu chuẩn với một đầu nối.
-
Máy phát chuyển đổi dữ liệu điện 25Gbit / s PECL hoặc CML hàng loạt thành dữ liệu quang hàng loạt.Logic 1 hoặc không có kết nối trên chân này sẽ vô hiệu hóa laser từ truyền. Logic 0 trên chân này cung cấp hoạt động bình thường.Máy phát có một vòng lặp điều khiển điện năng tự động nội bộ (APC) để đảm bảo đầu ra điện quang liên tục qua biến động điện áp và nhiệt độ cung cấp. Một bộ sưu tập mở tương thích Transmit Fault (Tx_Fault) được cung cấp.chỉ ra rằng máy phát tín hiệu mô-đun đã phát hiện ra tình trạng lỗi liên quan đến hoạt động hoặc an toàn của laser. Khối liên lạc đầu ra TX_Fault là một ổ cắm / bộ sưu tập mở và phải được kéo lên Vcc_Host trong máy chủ với một điện trở trong phạm vi 4,7-10 kΩ. TX_Disable là một kết nối đầu vào mô-đun.Khi TX_Disable được khẳng định cao hoặc để mở, đầu ra của bộ phát module SFP28 phải được tắt.
-
Máy thu chuyển đổi dữ liệu quang 25Gbit / s theo chuỗi thành dữ liệu điện PECL / CML theo chuỗi.Rx_LOS khi cao cho thấy mức tín hiệu quang thấp hơn mức được chỉ định trong tiêu chuẩn có liên quan. Khối liên lạc Rx_LOS là một đầu ra thoát nước / thu thập mở và phải được kéo lên Vcc_Host trong máy chủ với một điện trở trong phạm vi 4,7-10 kΩ, hoặc với một kết thúc hoạt động.Việc lọc nguồn điện được khuyến cáo cho cả máy phát và máy thu. Tín hiệu Rx_LOS được thiết kế như một dấu hiệu sơ bộ cho hệ thống mà trong đó SFP28 được cài đặt rằng cường độ tín hiệu nhận được dưới phạm vi được chỉ định.Một dấu hiệu như vậy thường chỉ ra các cáp không được lắp đặt, dây cáp bị hỏng, hoặc một vô hiệu hóa, thất bại hoặc một máy phát điện tắt ở đầu xa của dây cáp.
- Các mô-đun SFP28 có thể cắm nóng. Cắm nóng đề cập đến việc cắm hoặc cắm một mô-đun trong khi bảng chủ được cấp điện.8 mm pitch 20 vị trí góc phải cải thiện kết nối theo yêu cầu của SFF-8083, hoặc kết nối chồng lên nhau với hiệu suất điện tương đương.năng lượng, tiếp theo là tín hiệu.
|
Parameter
|
Biểu tượng
|
Khoảng phút
|
Tối đa
|
Đơn vị
|
Chú ý
|
|
Nhiệt độ lưu trữ
|
TS
|
-40
|
85
|
DegC
|
|
|
Nhiệt độ khoang hoạt động
|
TOP
|
0
|
70 |
DegC
|
|
|
Điện áp cung cấp điện
|
VCC
|
- 0.5
|
3.6 |
V
|
|
|
Độ ẩm tương đối (không ngưng tụ)
|
RH
|
0 | 85 |
%
|
|
Parameter
|
Biểu tượng
|
Khoảng phút
|
Thông thường
|
Tối đa
|
Đơn vị
|
|
Nhiệt độ khoang hoạt động
|
TOP
|
0
|
70
|
DegC
|
|
|
Điện áp cung cấp điện
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
Tỷ lệ dữ liệu, mỗi làn đường (QSFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
Tỷ lệ dữ liệu (mỗi SFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
Điện áp đầu vào điều khiển cao
|
2 |
Vcc
|
V
|
||
|
Điện áp đầu vào điều khiển thấp
|
0 |
0.8
|
V
|
