Bộ chia PLC sợi quang 1*N 9/125 um chế độ đơn
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc, Thâm Quyến |
| Hàng hiệu: | DF/OEM/Nuetral |
| Chứng nhận: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Số mô hình: | Bộ chia mạch sóng ánh sáng phẳng PLC |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | Có thể thương lượng |
|---|---|
| Giá bán: | negotiable denpend on QTY |
| chi tiết đóng gói: | Hộp vỉ + Thùng carton |
| Thời gian giao hàng: | 5-9 ngày làm việc phụ thuộc vào QTY |
| Điều khoản thanh toán: | Liên minh phương Tây, T/T, /PayPal |
| Khả năng cung cấp: | 1000 chiếc / ngày |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | 1 * 32 Sợi quang 9/125 um Bộ chia mạch sóng ánh sáng phẳng PLC chế độ đơn | Bước sóng hoạt động (nm): | 1260 ~ 1650 |
|---|---|---|---|
| Loại(1*N): | 1*2 1*4 1*8 1*16 1*32 1*64 | Tổn thất chèn tối đa(DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Mất mát tối thiểu(dB): | 55 | Loại sợi: | ITU-T G657A1, G657A2 và G.652D |
| Ổn định nhiệt độ tối đa (dB): | 0.5 (thường là 0.3) | Nhiệt độ hoạt động（℃）: | -40 ~ +85 |
| Thương hiệu sợi: | Corning, YOFC, OFS, Draka | ||
| Làm nổi bật: | Máy phân chia PLC chế độ đơn,bộ chia sợi quang 9/125 um,mạch sóng ánh sáng phẳng Splitter |
||
Mô tả sản phẩm
Bộ chia PLC sợi quang 1x32 9/125 µm đơn mode
Bộ chia PLC (Mạch Sóng Ánh Sáng Phẳng) là thiết bị phân phối công suất hiệu suất cao dựa trên công nghệ đế thạch anh tích hợp. Các bộ chia đơn mode 1xN và 2xN này chia đều tín hiệu quang từ một hoặc hai đầu vào tới nhiều đầu ra, và cũng có thể hoạt động theo chiều ngược lại để kết hợp nhiều tín hiệu vào một hoặc hai sợi quang.
Ứng dụng
- Mạng Viễn thông
- Hệ thống PON (Mạng Quang Thụ động)
- Triển khai FTTH (Cáp quang đến nhà)
- Hệ thống phân phối CATV
- Mạng truyền dẫn Video
Tính năng chính
- Dải bước sóng hoạt động băng thông rộng
- Hiệu suất suy hao chèn thấp
- Suy hao phụ thuộc phân cực (PDL) tối thiểu
- Thiết kế nhỏ gọn, tiết kiệm không gian
- Độ đồng đều kênh-kênh xuất sắc
- Độ tin cậy cao và ổn định lâu dài
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Bước sóng hoạt động (nm) | 1260 ~ 1650 |
| Loại sợi quang | ITU-T G657A1, G657A2 và G.652D |
| Độ ổn định nhiệt độ tối đa (dB) | 0.5 (Điển hình 0.3) |
| Nhiệt độ hoạt động (°C) | -40 ~ +85 |
| Nhiệt độ lưu trữ (°C) | -40 ~ +85 |
Hiệu suất bộ chia 1xN
| Loại | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
|---|---|---|---|---|---|---|
| Suy hao chèn tối đa (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Độ đồng đều tối đa (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| PDL tối đa (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Hiệu suất bộ chia 2xN
| Loại | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Suy hao chèn tối đa (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Độ đồng đều tối đa (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| PDL tối đa (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Lưu ý: Tất cả các phép đo được thực hiện ở nhiệt độ phòng và không bao gồm đầu nối.
Kích thước đóng gói
Đóng gói bộ chia 1xN
| Loại gói | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 |
|---|---|---|---|---|---|---|
| Hộp kim loại cơ bản (D x R x C mm) | 40x4x4 | 40x4x4 | 40x4x4 | 50x7x4 | 60x7x4 | 60x12x4 |
| Hộp kim loại mini module (mm) | 60x7x4 | 60x7x4 | 60x7x4 | 60x12x4 | 80x20x6 | 100x40x6 |
| Hộp nhựa module (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 140x115x18 |
Đóng gói bộ chia 2xN
| Loại gói | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 |
|---|---|---|---|---|---|---|
| Hộp kim loại cơ bản (D x R x C mm) | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | 80x12x4 |
| Hộp kim loại mini module (mm) | 70x7x4 | 70x7x4 | 70x7x4 | 80x12x4 | 80x20x6 | 100x40x6 |
| Hộp nhựa module (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 140x115x18 |

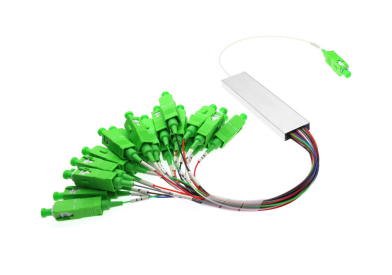

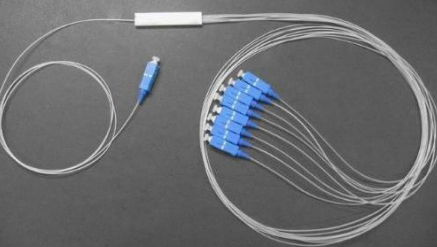

Hình ảnh sản phẩm
Tại sao chọn TAKFLY?
- 26+ năm kinh nghiệm sản xuất cáp quang
- 450+ công nhân lắp ráp giàu kinh nghiệm với hơn 3 năm kinh nghiệm
- 10+ kỹ sư R&D chuyên trách thúc đẩy đổi mới
- 16 máy ép nhập khẩu từ Đức và dây chuyền sản xuất
- 30+ máy kiểm tra tiên tiến bao gồm OTDR, 3D, VFL, thiết bị kiểm tra IL&RL
- Thiết bị kiểm tra chất lượng toàn diện: máy kiểm tra độ bền kéo, máy kiểm tra khả năng chịu nén, máy kiểm tra công suất, máy kiểm tra ánh sáng
- Chấp nhận thương hiệu OEM
- Tham gia triển lãm toàn cầu: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Triển lãm Điện tử Global Source
Quy trình kiểm soát chất lượng
- Kiểm tra ngẫu nhiên nguyên liệu trước khi sản xuất
- Kiểm tra toàn bộ sau mỗi quy trình riêng lẻ
- Kiểm tra bán thành phẩm toàn diện
- Kiểm tra sản phẩm hoàn chỉnh trước khi đóng gói
- Kiểm tra ngẫu nhiên trước khi giao hàng
Thông tin giao hàng
- Mẫu: 1-3 ngày làm việc
- Đơn hàng sản xuất hàng loạt: 3-7 ngày làm việc
- Đóng gói: Túi nhựa, thùng carton và pallet có sẵn theo yêu cầu
Câu hỏi thường gặp
Q1: Làm thế nào để tôi nhận được danh mục sản phẩm và bảng giá của quý vị?
A1: Vui lòng cung cấp email hoặc thông tin liên hệ của bạn qua trang web của chúng tôi để nhận danh mục sản phẩm và bảng giá.
Q2: Tôi có thể thương lượng giá không?
A2: Có, chúng tôi có thể xem xét giảm giá cho các lô hàng nhiều container gồm các mặt hàng hỗn hợp.
Q3: Phí vận chuyển sẽ là bao nhiêu?
A3: Phí vận chuyển phụ thuộc vào kích thước lô hàng và phương thức vận chuyển của bạn. Chúng tôi sẽ cung cấp chi phí theo yêu cầu.
Q4: Tôi có thể đến thăm quý vị không?
A4: Chắc chắn rồi! Nhà máy của chúng tôi đặt tại Thâm Quyến, Trung Quốc. Vui lòng liên hệ với chúng tôi để đặt lịch hẹn.
Q5: Điều gì sẽ xảy ra nếu có vấn đề về chất lượng khi chúng tôi nhận hàng?
A5: Nếu bạn gặp sự cố về chất lượng khi mở gói hàng, vui lòng chụp ảnh để chúng tôi tham khảo. Bộ phận QC của chúng tôi sẽ điều tra và đưa ra giải pháp tốt nhất, đồng thời thực hiện cải tiến chất lượng cho sản xuất trong tương lai.
Q6: Điều khoản đóng gói của quý vị là gì?
A6: Chúng tôi thường đóng gói hàng hóa trong hộp vỉ và thùng carton, nhưng có thể đáp ứng các yêu cầu đóng gói tùy chỉnh từ khách hàng.
Q7: Điều khoản thanh toán của quý vị là gì?
A7: T/T 30% tiền đặt cọc và 70% số dư trước khi giao hàng. Chúng tôi cung cấp ảnh sản phẩm và bao bì trước khi thanh toán cuối cùng.
Q8: Điều khoản giao hàng của quý vị là gì?
A8: EXW, FOB, CFR, CIF, DDU
Q9: Thời gian giao hàng của quý vị thế nào?
A9: Thường là 5-7 ngày làm việc sau khi nhận được thanh toán trước. Thời gian giao hàng cụ thể phụ thuộc vào mặt hàng và số lượng đặt hàng.
Q10: Quý vị có thể sản xuất theo mẫu không?
A10: Có, chúng tôi có thể sản xuất sản phẩm dựa trên mẫu hoặc bản vẽ kỹ thuật của bạn.
