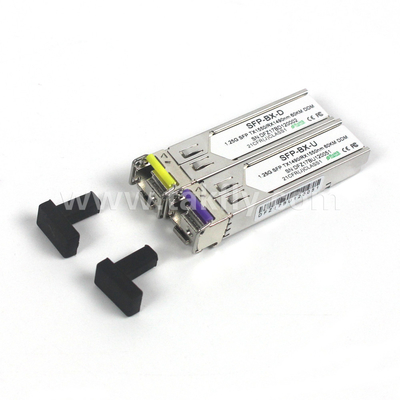

1.25Gbps SFP Bi-Directional Transceiver MMF 2KM Reach Tx1310nm/Rx1550nm
Thông tin chi tiết sản phẩm:
| Place of Origin: | Guangdong, SHENZHEN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | TK-B3524-3LCD2 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$0.01 ~ US$1200/PC |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Thông tin chi tiết |
|||
| Bước sóng trung tâm: | 1450nm | số cổng: | Cổng 1x1 |
|---|---|---|---|
| Sân khấu: | Giai đoạn kép | Chiều dài sợi: | 1 mét |
| tỷ lệ bộ chia: | 98/2 | Kích thước: | 3,5mm x 25mm x 25mm |
| Loại: | Thành phần thụ động | Sợi: | Chào 1060 |
| Nhiệt độ hoạt động: | -40°C đến +85°C | Khả năng xử lý điện năng: | Năng lượng cao |
| Bộ kết nối: | FC APC sang FC UPC | Loại sợi: | Chế độ đơn |
| Dải bước sóng: | 1310nm-1550nm | bước sóng: | 850nm /1310nm |
| Ứng dụng: | Hệ thống truyền thông quang học | ||
| Làm nổi bật: | 1.25Gbps SFP Bi-Directional Transceiver,Tx1310nm/Rx1550nm SFP Bi-Directional Transceiver,MMF 2KM 1.25Gbps SFP Transceiver |
||

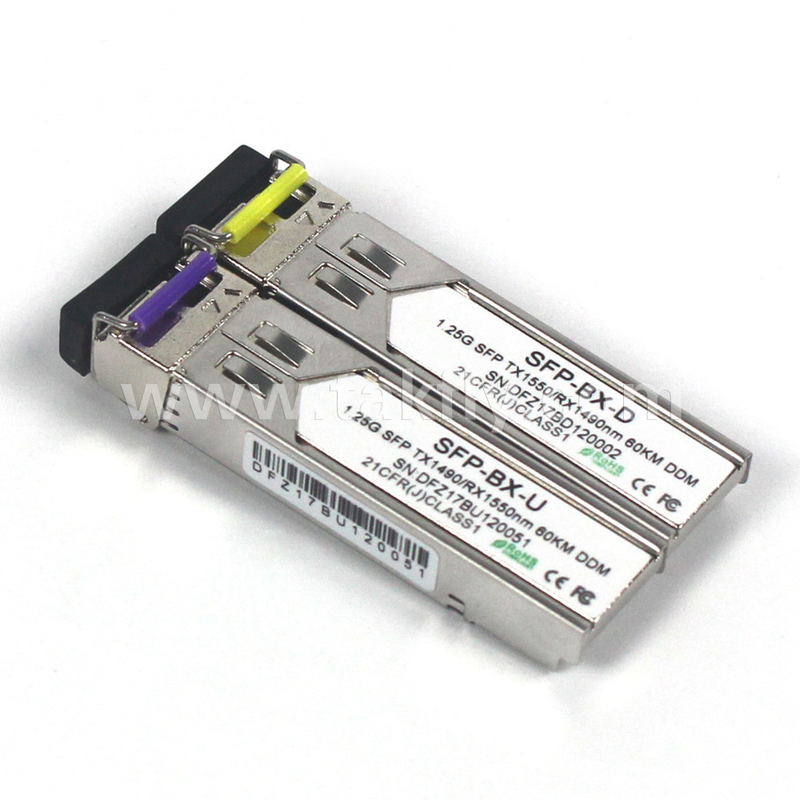

Mô tả sản phẩm
Các máy thu SFP-BIDI là các mô-đun hiệu suất cao, chi phí hiệu quả hỗ trợ tốc độ dữ liệu kép 1,25Gbps/1,0625Gbps và khoảng cách truyền 2KM với MMF.
Máy thu gồm ba phần: một máy phát laser FP, một photovoltaic PIN tích hợp với một bộ khuếch đại tiền trở (TIA) và đơn vị điều khiển MCU.Tất cả các mô-đun đáp ứng các yêu cầu an toàn laser lớp I.
Các máy thu phát tương thích với SFP Multi-Source Agreement (MSA) và SFF-8472.
Đặc điểm
️Tỷ lệ truyền dữ liệu kép hoạt động 1,25Gbps/1,063Gbps
️Laser FP 1310nm và máy dò ảnh PIN cho truyền 2KM
️Phù hợp với SFP MSA và SFF-8472 với thùng LC đơn giản
️Theo dõi chẩn đoán kỹ thuật số:
️Định chuẩn nội bộ hoặc định chuẩn bên ngoài
️Tương thích với SONET OC-24-LR-1
️Phù hợp với RoHS
️+3,3V nguồn điện đơn
️Phạm vi nhiệt độ phòng vận hành:
️0 °C đến +70 °C (thương mại)
️-40 °C đến +85 °C (công nghiệp)
Ứng dụng
️Gigabit Ethernet
️Kênh sợi
️Chuyển sang giao diện Switch
️Ứng dụng nền nền chuyển đổi
️Giao diện Router/Server
️Các hệ thống truyền quang khác
Đánh giá tối đa tuyệt đối
| Parameter | Biểu tượng | Khoảng phút | Tối đa | Đơn vị |
| Điện áp cung cấp | Vcc | - 0.5 | 4.7 | V |
| Nhiệt độ lưu trữ | T | -40 | +85 | °C |
|
Nhiệt độ hoạt động của trường hợp
|
TOP
|
0 | 70°C |
Đặc điểm điện (TOP = 0 đến 70°C, VCC = 3,15 đến 3,60V)
|
Parameter
|
Biểu tượng
|
Khoảng phút
|
Loại
|
Tối đa
|
Đơn vị
|
Trọng tài.
|
|
Điện áp cung cấp
|
Vcc
|
3.15 | 3.3 |
3.6
|
V | |
|
Dòng cung cấp
|
Lcc
|
185 |
280
|
mA
|
||
|
Máy phát
|
||||||
|
Kháng tỏa khác biệt đầu vào
|
Rin
|
100 |
Ω
|
1 | ||
|
Đổi nhập dữ liệu kết thúc duy nhất
|
Vin,pp
|
250 | 1200 |
mV
|
||
|
Giao truyền điện áp tắt
|
VD |
Vcc13
|
Vcc
|
V | ||
|
truyền điện áp kích hoạt
|
VEN
|
Bò
|
Vee + 0.8
|
V | 2 | |
|
Giao thông Khóa thời gian khẳng định
|
10 |
chúng ta
|
||||
|
Máy nhận
|
||||||
|
Đổi đầu ra dữ liệu kết thúc duy nhất
|
Vout,pp.
|
250
|
800 |
mV
|
3 | |
|
Thời gian tăng đầu ra dữ liệu
|
tr
|
100
|
175 |
ps
|
4 | |
|
Thời gian xuất dữ liệu
|
tf
|
100
|
175 |
ps
|
4 | |
|
Lỗi của LOS
|
lỗi VLOS
|
Vcc05
|
VccHOST
|
V | 5 | |
|
LOS bình thường
|
Tiêu chuẩn VLOS |
Bò
|
Vee+0.5
|
V | 5 | |
|
Phản ứng điện từ chối
|
PSR
|
100
|
mVpp
|
6 |
4. 20 80 %
5. Loss Of Signal là LVTTL. Logic 0 chỉ ra hoạt động bình thường; logic 1 chỉ ra không có tín hiệu được phát hiện.
6Độ nhạy của máy thu phù hợp với điều chế xoang nguồn điện từ 20 Hz đến 1,5 MHz đến giá trị được chỉ định được áp dụng thông qua mạng lọc nguồn điện được khuyến cáo.
Đặc điểm quang học
| Máy phát | ||||||
| Parameter | Biểu tượng | Chưa lâu. | Thông thường | Max. | Đơn vị | Chú ý |
|
Độ dài sóng hoạt động
|
λC | 1260 | 1310 | 1360 | nm | - |
| Năng lượng phóng trung bình |
Po
|
- 9 | - | - 4 | dBm | 1 |
|
Tỷ lệ tuyệt chủng
|
Phòng cấp cứu
|
10 | - | - | dB | 1 |
|
Độ rộng quang phổ RMS
|
Δλ
|
- | - | 4 | nm | - |
|
Thời gian tăng / giảm (20% ~ 80%)
|
Tr/Tf
|
- | - |
0.26
|
ps
|
2 |
|
Mặt nạ mắt đầu ra
|
Telcordia GR-253-CORE và ITU-T G.957 tương thích
|
|||||
| Máy nhận | ||||||
| Độ dài sóng hoạt động | 1470 | 1510 | nm | |||
| Độ nhạy của máy thu (OMA) |
Psen
|
- | - | - 22 | dBm | 1 |
| Độ nhạy với căng thẳng (OMA) | Pimax | -3 | - | - | dBm | |
| LOS khẳng định trên mỗi làn đường |
Bố
|
- 36 | - | - | dBm | |
| Mức giá phải trả |
Pd
|
- | - | - 24 | dBm | 2 |
| LOS Hysteresis |
Pd-Pa
|
0.5 | - | 6 | dB | |
Chức năng chẩn đoán kỹ thuật số
Các máy thu TAKFLY TK-B3524-3LCD2 hỗ trợ giao thức liên lạc hàng loạt 2 dây như được xác định trong SFP MSA. Nó rất gần gũi với E2PROM được xác định trong tiêu chuẩn GBIC,với cùng một thông số kỹ thuật điện.
ID hàng loạt SFP tiêu chuẩn cung cấp quyền truy cập vào thông tin nhận dạng mô tả khả năng của bộ thu, giao diện tiêu chuẩn, nhà sản xuất và thông tin khác.
Ngoài ra, máy thu SFP TAKFLY cung cấp một giao diện giám sát chẩn đoán kỹ thuật số nâng cao độc đáo, cho phép truy cập thời gian thực vào các thông số hoạt động của thiết bị như nhiệt độ máy thu,dòng bias laserNó cũng xác định một hệ thống phức tạp của báo động và báo hiệu cảnh báo,cảnh báo người dùng cuối khi các thông số hoạt động cụ thể nằm ngoài phạm vi bình thường được thiết lập tại nhà máy.
SFP MSA xác định một bản đồ bộ nhớ 256 byte trong E2PROM có thể truy cập qua một giao diện chuỗi 2 dây tại địa chỉ 8bit 1010000X (A0h).Giao diện giám sát chẩn đoán kỹ thuật số sử dụng địa chỉ 8 bit 1010001X (A2h), vì vậy bản đồ bộ nhớ ID hàng loạt ban đầu được xác định vẫn không thay đổi.và do đó hoàn toàn tương thích với cả đặc tả GBIC và Hiệp định đa nguồn SFP.
Thông tin hoạt động và chẩn đoán được theo dõi và báo cáo bởi Bộ điều khiển Transceiver Chẩn đoán kỹ thuật số (DDTC) bên trong máy thu, được truy cập thông qua giao diện chuỗi 2 dây.Khi giao thức hàng loạt được kích hoạt, tín hiệu đồng hồ hàng loạt (SCL, Mod Def 1) được tạo bởi máy chủ. Các đồng hồ cạnh tích cực vào bộ thu SFP vào những phần của E2PROM không được bảo vệ ghi.Các đồng hồ cạnh âm dữ liệu từ máy thu SFP. Tín hiệu dữ liệu hàng loạt (SDA, Mod Def 2) là hai chiều để truyền dữ liệu hàng loạt.
Máy chủ sử dụng SDA kết hợp với SCL để đánh dấu sự khởi đầu và kết thúc của kích hoạt giao thức hàng loạt.Các bộ nhớ được tổ chức dưới dạng một loạt các từ dữ liệu 8-bit có thể được giải quyết riêng lẻ hoặc theo trình tựChẩn đoán kỹ thuật số cho TK-B3524-3LCD2 được hiệu chỉnh bên trong theo mặc định.
