Bộ thu SFP đồng 1000BASE-T với tốc độ 1,25Gbps, phạm vi 100m và EMI thấp
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | TK-G3-RJ45 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$2.20 ~ US$597.02 |
| chi tiết đóng gói: | spone + hộp + thùng carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union, |
|
Thông tin chi tiết |
|||
| Mẫu số: | Đầu nối sợi quang | nhiệt độ lưu trữ: | -40°C~85℃ |
|---|---|---|---|
| Thiết bị nối dây: | ODF | Màu sắc: | Tùy chỉnh |
| Mẫu miễn phí: | Đúng | Đường kính ngoài của đầu nối: | 3.0mm, 2.0mm, 0.9mm |
| Màu nhà ở: | xanh dương, xanh lá cây, màu be | Phương tiện truyền dẫn: | Chế độ đơn/ chế độ mulit |
| Tính năng: | không thấm nước | Vật liệu: | Nhựa |
| Khả năng thay thế: | .20,2dB | Chế độ sợi: | 62,5/125µm OM1, 50/125µm OM2 |
| Cảng: | Hộp trung tâm sợi quang từ cảng NINGBO | Tên mẫu: | Đầu nối sợi quang |
| Cân nặng: | 2kg | Độ lặp lại: | .20,2dB |
| Đường kính sợi: | 125μm | Loại lắp ráp: | Cơ khí |
| Mô-đun kết nối: | 3.0mm | Cáp kết nối Od: | 0,9mm, 2,0mm, 3,0mm |
| Độ bền: | ≥1000 lần | Năng lực sản xuất: | 700000 chiếc/tháng |
| Loại đánh bóng: | UPC, APC | chất làm đầy: | Mỡ silicon quang học |
| Sức chịu đựng: | 500 chu kỳ | Nhiệt độ hoạt động: | -40°C đến +85°C |
| Mất kết nối trở lại: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Xịt muối: | 500 giờ |
| Thời gian cài đặt: | Trong vòng 60s (Không cắt sợi) | Bưu kiện: | SMD, QFN-20, NRF24L01, túi poly, sợi quang |
| kiểu: | Bộ điều chỉnh điện áp, ICS logic, mô-đun bộ thu phát, hộp số hai chiều đơn chế độ | D/c: | Mới nhất, Mới, 2013+, 1234, mô -đun thu phát và máy thu RF |
| Khoảng cách: | 20km, 300m, 3km | Ứng dụng: | Viễn thông, báo động, máy tính, hệ thống giám sát video, kênh sợi 1x |
| Nhiệt độ hoạt động: | Tiêu chuẩn, -40 ~ 85, -10 ° C ~ 70 ° C. | Bước sóng: | 1310nm/1550nm, 850nm, 1490nm/1310nm, 1310nm 1270nm |
| Tên sản phẩm: | EPON OLT PX20+, Mô -đun thu phát UART 433MHz, mô -đun quang học BIDI SFP 1.25G, bộ thu phát SFP+, mô | Bảo hành: | 365 ngày, 3 năm, 1 năm |
| điện áp cung cấp: | 1.9-3,6V, 0 ~ 110,2,7 V ~ 5,5 V, phổ biến | Chứng nhận: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Vận chuyển bằng: | DHL\UPS\Fedex\EMS\HK Bài | Skype: | Michella_fang, Chaizhiquian91, Thomas65339 |
| Nguồn điện: | 3,3V | Tốc độ truyền dữ liệu: | 155m, 10g |
| Điện áp: | 1.9~3.6V, tiêu chuẩn | Nguồn: | FP, VCSEL / PIN |
| Sức mạnh tiêu tan: | 0,1W, w | Tình trạng: | Mới, 100% nguyên bản mới |
Mô tả sản phẩm

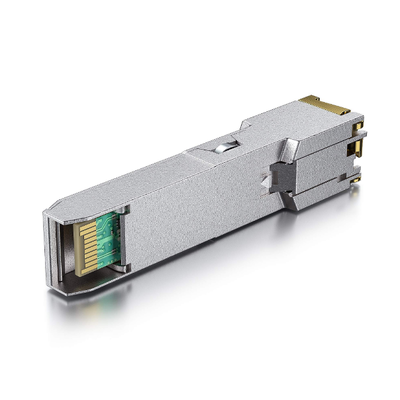

1000BASE-T Copper SFP ¥ 1.25Gbps, 100m, EMI thấp, Hot-Pluggable
Tổng quan sản phẩm
TK-G1-RJ45 là một máy thu nhỏ có thể cắm (SFP) đồng phù hợp với tiêu chuẩn Gigabit Ethernet và 1000BASE-T (IEEE 802.3-2002 và IEEE 802.3ab).Nó hỗ trợ tốc độ dữ liệu 1000Mbps qua cáp cặp xoắn không được bảo vệ hạng 5 lên đến 100 mét.
Mô-đun sử dụng tín hiệu PAM (Pulse Amplitude Modulation) 5 cấp trên tất cả bốn cặp (250 Mbps mỗi cặp) cho các liên kết dữ liệu full-duplex.Nó cung cấp thông tin định danh hàng loạt tiêu chuẩn cho mỗi SFP MSA (có thể truy cập thông qua bus hàng loạt 2 dây tại địa chỉ A0h)Các lớp vật lý IC cũng có thể được truy cập thông qua cùng một xe buýt tại địa chỉ ACh.
Các đặc điểm chính
- Tối đa 1,25Gb/s liên kết dữ liệu hai chiều
- Dấu chân SFP có thể cắm nóng
- Chặn chức năng TX và RX LOS (hoặc không có LOS)
- Khung kim loại hoàn toàn cho EMI thấp
- Lượng tiêu hao năng lượng thấp: 1,05 W điển hình

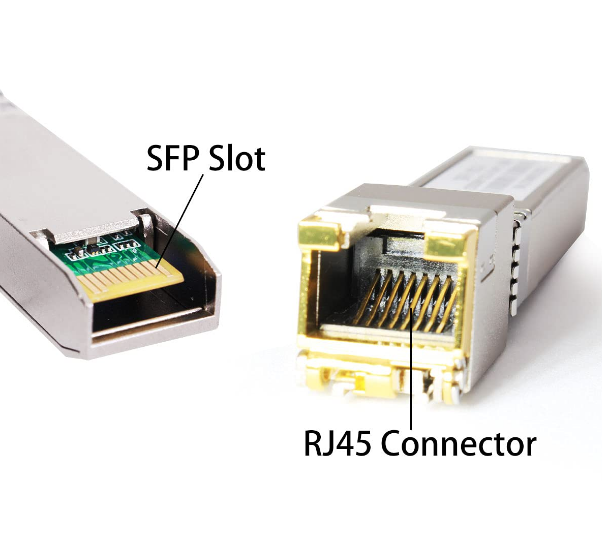

- Bộ kết nối RJ-45 nhỏ gọn
- Truy cập vào lớp vật lý IC thông qua bus hàng loạt 2 dây
- Hoạt động 1000BASE-T trong các hệ thống máy chủ với giao diện SERDES
- Nhiệt độ phòng hoạt động: 0 °C đến +70 °C (thương mại) hoặc -20 °C đến +85 °C (được mở rộng)
Ứng dụng
- 1.25 Gigabit Ethernet qua cáp Cat 5
Định nghĩa pin
Biểu đồ chân
Mô tả pin
| Mã PIN | Tên | Chức năng | SEQ. | Lưu ý |
|---|---|---|---|---|
| 1 | VeeT | Địa điểm phát tín hiệu | 1 | VeeT và VeeR được kết nối trong SFP. |
| 2 | TX_FAULT | Chỉ báo lỗi máy phát | 3 | Không được thực hiện, gắn với VeeT trong SFP. |
| 3 | TX_DISABLE | Khóa bộ phát | 3 | Xem TX Disable. |
| 4 | MOD DEF (2) | Định nghĩa mô-đun 2 | 3 | Dòng dữ liệu cho ID hàng loạt và bus truyền dữ liệu hai chiều. |
| 5 | MOD DEF (1) | Định nghĩa mô-đun 1 | 3 | Đường đồng hồ cho ID hàng loạt và bus truyền dữ liệu hai chiều. |
| 6 | MOD DEF (0) | Định nghĩa mô-đun 0 | 3 | Kết nối với Vee ở SFP. |
| 7 | Tỷ lệ chọn | Không được thực hiện | 3 | Không được thực hiện. 33K kéo đến Vee trong SFP. |
| 8 | LOS | Mất tín hiệu | 3 | Xem tùy chọn LOS. |
| 9 | VeeR | Địa điểm tiếp nhận | 1 | VeeT và VeeR được kết nối trong SFP. |
| 10 | VeeR | Địa điểm tiếp nhận | 1 | VeeT và VeeR được kết nối trong SFP. |
| 11 | VeeR | Địa điểm tiếp nhận | 1 | VeeT và VeeR được kết nối trong SFP. |
| 12 | RD- | Quay ngược dữ liệu nhận ra | 3 | AC kết nối 100 ohm đường truyền dữ liệu tốc độ cao khác biệt. |
| 13 | RD+ | Dữ liệu nhận được không đảo ngược ra | 3 | AC kết nối 100 ohm đường truyền dữ liệu tốc độ cao khác biệt. |
| 14 | VeeR | Địa điểm tiếp nhận | 1 | VeeT và VeeR được kết nối trong SFP. |
| 15 | VccR | Năng lượng máy thu | 2 | VccR và VccT được kết nối trong SFP. |
| 16 | VccT | Năng lượng máy phát | 2 | VccR và VccT được kết nối trong SFP. |
| 17 | VeeT | Địa điểm phát tín hiệu | 1 | VeeT và VeeR được kết nối trong SFP. |
| 18 | TD+ | Dữ liệu không đảo ngược | 3 | AC kết nối 100 ohm đường truyền dữ liệu tốc độ cao khác biệt. |
| 19 | TD- | Dữ liệu đảo ngược | 3 | AC kết nối 100 ohm đường truyền dữ liệu tốc độ cao khác biệt. |
| 20 | VeeT | Địa điểm phát tín hiệu | 1 | VeeT và VeeR được kết nối trong SFP. |
Ghi chú:
- Plug Seq.: Chuỗi gắn pin trong khi cắm nóng.
- TX Fault không được hỗ trợ và luôn được kết nối với mặt đất.
- TX Disable: Pin được kéo lên với 4,7kΩ. thấp (0-0,8V): Transceiver on; cao (2.0-3.465V) hoặc mở: Transceiver được đặt lại.
- Mod-Def 0,1,2: Kéo lên với 4,7k-10kΩ trên bảng chủ. Mod-Def 0 nối đất bởi mô-đun để chỉ sự hiện diện. Mod-Def 1 = đồng hồ, Mod-Def 2 = dữ liệu cho ID hàng loạt.
- RX_LOS: tương thích LVTTL. Có thể được bật / vô hiệu hóa (xem thứ tự). Khi không sử dụng, gắn liền với mặt đất thông qua 100Ω.
- RD-/+: đầu ra khác biệt 100Ω kết nối AC, kết thúc với 100Ω tại SERDES chủ.
- TD-/+: Các đầu vào khác biệt 100Ω kết nối AC với kết thúc 100Ω bên trong mô-đun.
Giao diện điện năng (+3,3V)
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị | Ghi chú/Điều kiện |
|---|---|---|---|---|---|---|
| Dòng cung cấp | Có | 320 | 375 | mA | 1.2W tối đa trên phạm vi đầy đủ | |
| Điện áp đầu vào | Vcc | 3.13 | 3.3 | 3.47 | V | Đề cập đến GND |
| Điện áp tối đa | Vmax | 4 | V | Tối đa |
Đặc điểm điện của tín hiệu tốc độ thấp
| Parameter | Biểu tượng | Khoảng phút | Tối đa | Đơn vị | Ghi chú/Điều kiện |
|---|---|---|---|---|---|
| SFP Output LOW | VOL | 0 | 0.5 | V | 4.7k-10k kéo lên host_Vcc |
| SFP đầu ra cao | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k-10k kéo lên host_Vcc |
| SFP Input LOW | VIL | 0 | 0.8 | V | 4.7k-10k kéo lên Vcc |
| SFP input cao | HIV | 2 | Vcc+0.3 | V | 4.7k-10k kéo lên Vcc |
Giao diện điện tốc độ cao (đường truyền - SFP)
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị | Ghi chú/Điều kiện |
|---|---|---|---|---|---|---|
| Tần số đường dây | fL | 125 | MHz | Mã hóa 5 cấp theo IEEE 802.3 | ||
| Tx Kháng ra | Zout, TX | 100 | Ω | Phân biệt, 1MHz-125MHz | ||
| Rx Kháng input | Zin, RX. | 100 | Ω | Phân biệt, 1MHz-125MHz |
Giao diện điện tốc độ cao (Host - SFP)
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị | Ghi chú/Điều kiện |
|---|---|---|---|---|---|---|
| Đổi nhập dữ liệu kết thúc duy nhất | Vinswing | 250 | 1200 | mV | Một đầu | |
| Đổi đầu ra dữ liệu kết thúc duy nhất | Voutswing | 350 | 800 | mV | Một đầu | |
| Thời gian tăng/giảm (20% -80%) | Tr,Tf | 175 | psc | |||
| Tx Kháng đầu vào (một đầu) | Zin | 50 | Ω | |||
| Rx Kháng thoát (một đầu) | Zout | 50 | Ω |
Thông số kỹ thuật chung
| Parameter | Biểu tượng | Khoảng phút | Thông thường | Tối đa | Đơn vị |
|---|---|---|---|---|---|
| Nhiệt độ khoang hoạt động (thương mại) | Tc | 0 | 70 | °C | |
| Nhiệt độ khoang hoạt động (được mở rộng) | Tc | - 20 | 85 | °C | |
| Nhiệt độ lưu trữ | -40 | 85 | °C |
Thông số kỹ thuật cơ khí
Mặt chủ của TK-G1-RJ45 phù hợp với các thông số kỹ thuật SFP MSA. Phần phía trước lớn hơn để chứa đầu nối RJ-45.
Các tài liệu tham khảo
- Thỏa thuận đa nguồn (MSA) máy thu nhỏ có yếu tố hình thức nhỏ (SFP), tháng 9 năm 2000
- IEEE802.3 - 2002
- "AT24C01A/02/04/08/16 2-Wire Serial CMOS E2PROM", Công ty Atmel
Tuân thủ quy định
| Tính năng | Ghi chú | Hiệu suất |
|---|---|---|
| Phân tích điện tĩnh (ESD) | IEC/EN 61000-4-2 | Phù hợp với các tiêu chuẩn |
| Sự can thiệp điện từ (EMI) | FCC Phần 15 lớp B, EN 55022 lớp B (CISPR 22A) | Phù hợp với các tiêu chuẩn |
| An toàn mắt bằng laser | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825-1,2 | Sản phẩm laser lớp 1 |
| Nhận dạng thành phần | IEC/EN 60950, UL | Phù hợp với các tiêu chuẩn |
| RoHS | 2002/95/EC | Phù hợp với các tiêu chuẩn |
| EMC | EN61000-3 | Phù hợp với các tiêu chuẩn |
