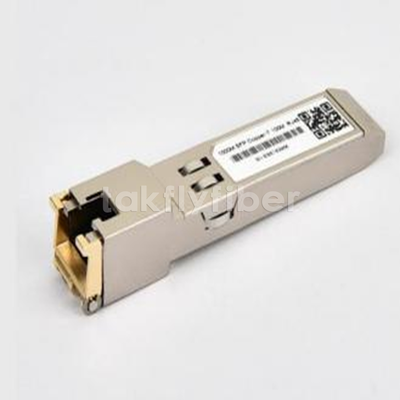

RJ45 Gigabit SFP Module 1000BASE-T Copper SFP Transceiver với 1.25Gbps và EMI thấp
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông, THÂM QUYẾN |
| Hàng hiệu: | TAKFLY |
| Chứng nhận: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Số mô hình: | TK-G3-RJ45 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bức ảnh |
|---|---|
| Giá bán: | US$2.21 ~ US$59.25/PC |
| chi tiết đóng gói: | spone + hộp + thùng carton |
| Thời gian giao hàng: | 3-7 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Thông tin chi tiết |
|||
| Mẫu số: | Đầu nối sợi quang | nhiệt độ lưu trữ: | -40°C~85℃ |
|---|---|---|---|
| Thiết bị nối dây: | ODF | Màu sắc: | Tùy chỉnh |
| Mẫu miễn phí: | Đúng | Đường kính ngoài của đầu nối: | 3.0mm, 2.0mm, 0.9mm |
| Màu nhà ở: | xanh dương, xanh lá cây, màu be | Phương tiện truyền dẫn: | Chế độ đơn/ chế độ mulit |
| Tính năng: | không thấm nước | Vật liệu: | Nhựa |
| Khả năng thay thế: | .20,2dB | Chế độ sợi: | 62,5/125µm OM1, 50/125µm OM2 |
| Cảng: | Hộp trung tâm sợi quang từ cảng NINGBO | Tên mẫu: | Đầu nối sợi quang |
| Cân nặng: | 2kg | Độ lặp lại: | .20,2dB |
| Đường kính sợi: | 125μm | Loại lắp ráp: | Cơ khí |
| Mô-đun kết nối: | 3.0mm | Cáp kết nối Od: | 0,9mm, 2,0mm, 3,0mm |
| Độ bền: | ≥1000 lần | Năng lực sản xuất: | 700000 chiếc/tháng |
| Loại đánh bóng: | UPC, APC | chất làm đầy: | Mỡ silicon quang học |
| Sức chịu đựng: | 500 chu kỳ | Nhiệt độ hoạt động: | -40°C đến +85°C |
| Mất kết nối trở lại: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Xịt muối: | 500 giờ |
| Thời gian cài đặt: | Trong vòng 60s (Không cắt sợi) | Bưu kiện: | SMD, QFN-20, NRF24L01, túi poly, sợi quang |
| kiểu: | Bộ điều chỉnh điện áp, ICS logic, mô-đun bộ thu phát, hộp số hai chiều đơn chế độ | D/c: | Mới nhất, Mới, 2013+, 1234, mô -đun thu phát và máy thu RF |
| Khoảng cách: | 20km, 300m, 3km | Ứng dụng: | Viễn thông, báo động, máy tính, hệ thống giám sát video, kênh sợi 1x |
| Nhiệt độ hoạt động: | Tiêu chuẩn, -40 ~ 85, -10 ° C ~ 70 ° C. | Bước sóng: | 1310nm/1550nm, 850nm, 1490nm/1310nm, 1310nm 1270nm |
| Tên sản phẩm: | EPON OLT PX20+, Mô -đun thu phát UART 433MHz, mô -đun quang học BIDI SFP 1.25G, bộ thu phát SFP+, mô | Bảo hành: | 365 ngày, 3 năm, 1 năm |
| điện áp cung cấp: | 1.9-3,6V, 0 ~ 110,2,7 V ~ 5,5 V, phổ biến | Chứng nhận: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Vận chuyển bằng: | DHL\UPS\Fedex\EMS\HK Bài | Skype: | Michella_fang, Chaizhiquian91, Thomas65339 |
| Nguồn điện: | 3,3V | Tốc độ truyền dữ liệu: | 155m, 10g |
| Điện áp: | 1.9~3.6V, tiêu chuẩn | Nguồn: | FP, VCSEL / PIN |
| Sức mạnh tiêu tan: | 0,1W, w | Tình trạng: | Mới, 100% nguyên bản mới |
Mô tả sản phẩm

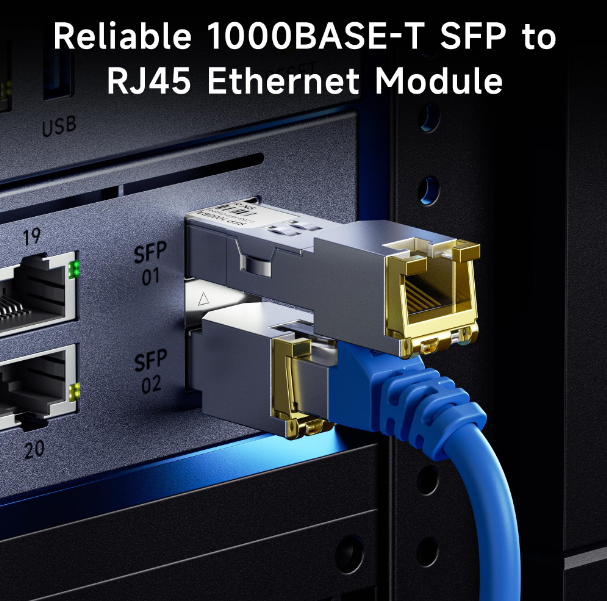

RJ45 Gigabit SFP Module 1000BASE-T, 1.25Gbps, 100m trên Cat 6, EMI thấp
Tổng quan sản phẩm
TK-G1-RJ45 là một máy thu SFP đồng có thể cắm nóng được thiết kế cho các ứng dụng Gigabit Ethernet. Nó phù hợp với tiêu chuẩn IEEE 802.3-2002 và IEEE 802.3ab (1000BASE-T).Mô-đun hoạt động với tốc độ truyền dữ liệu 1000Mbps qua cáp cặp xoắn không được bảo vệ hạng 5 với phạm vi tối đa 100 mét.
Truyền tín hiệu sử dụng 5 cấp độ Pulse Amplitude Modulation (PAM) trên tất cả bốn cặp dây (250 Mbps mỗi cặp) cho các liên kết full-duplex.có thể truy cập thông qua một bus hàng loạt 2 dây tại địa chỉ A0hCác lớp vật lý IC cũng có thể được truy cập tại địa chỉ ACh.
Các đặc điểm chính
- Tốc độ dữ liệu lên đến 1,25Gb/s hai chiều
- Phù hợp với SFP MSA, cắm nóng
- TX Disable và RX LOS (hoặc không có LOS)
- Bộ chứa kim loại hoàn toàn cho nhiễu điện từ thấp
- Tiêu thụ năng lượng điển hình: 1,05 W
- Bộ kết nối RJ-45 nhỏ gọn
- Truy cập bus hàng loạt 2 dây đến IC vật lý
- Hỗ trợ 1000BASE-T trên các hệ thống máy chủ với giao diện SERDES
- Nhiệt độ phòng hoạt động: 0 °C đến +70 °C (thương mại) hoặc -20 °C đến +85 °C (đóng rộng)
Ứng dụng
- 1.25 Gigabit Ethernet truyền qua cáp Cat 5
Đặt pin và chức năng
| Đinh | Tên | Chức năng | Seq. | Chú ý |
|---|---|---|---|---|
| 1 | VeeT | Địa điểm phát tín hiệu | 1 | VeeT và VeeR có liên kết nội bộ. |
| 2 | TX_FAULT | Lỗi máy phát | 3 | Không được thực hiện; gắn liền với VeeT. |
| 3 | TX_DISABLE | Khóa bộ phát | 3 | Xem mô tả TX Disable. |
| 4 | MOD DEF (2) | Định nghĩa mô-đun 2 | 3 | Dòng dữ liệu cho bus nhận dạng hàng loạt. |
| 5 | MOD DEF (1) | Định nghĩa mô-đun 1 | 3 | Dòng đồng hồ cho bus nhận dạng hàng loạt. |
| 6 | MOD DEF (0) | Định nghĩa mô-đun 0 | 3 | Kết nối với Vee ở SFP. |
| 7 | Tỷ lệ chọn | Không sử dụng | 3 | Không được thực hiện, 33k kéo xuống Vee. |
| 8 | LOS | Mất tín hiệu | 3 | Xem tùy chọn LOS. |
| 9 | VeeR | Địa điểm tiếp nhận | 1 | Kết nối với VeeT bên trong SFP. |
| 10 | VeeR | Địa điểm tiếp nhận | 1 | Tương tự như ở trên. |
| 11 | VeeR | Địa điểm tiếp nhận | 1 | Tương tự như ở trên. |
| 12 | RD- | Dữ liệu RX đảo ngược | 3 | AC kết nối, 100Ω khác biệt. |
| 13 | RD+ | Dữ liệu RX không đảo ngược | 3 | AC kết nối, 100Ω khác biệt. |
| 14 | VeeR | Địa điểm tiếp nhận | 1 | Kết nối với VeeT. |
| 15 | VccR | Năng lượng máy thu | 2 | Kết nối với VccT. |
| 16 | VccT | Năng lượng máy phát | 2 | Kết nối với VCCR. |
| 17 | VeeT | Địa điểm phát tín hiệu | 1 | Một điểm chung. |
| 18 | TD+ | Dữ liệu TX không đảo ngược | 3 | AC kết nối, đầu vào khác biệt 100Ω. |
| 19 | TD- | Dữ liệu TX đảo ngược | 3 | AC kết nối, đầu vào khác biệt 100Ω. |
| 20 | VeeT | Địa điểm phát tín hiệu | 1 | Một điểm chung. |
Ghi chú về chức năng chân
- Đắm tiếp theo:Đặt lệnh liên kết pin trong khi cắm điện nóng.
- TX_FAULT:Tăng liên tục (không hỗ trợ).
- TX_DISABLE:Tốc độ kéo 4,7kΩ bên trong. thấp (0-0,8V) → máy thu vào; cao (2.0-3.465V) hoặc mở → đặt lại.
- Mod-Def 0/1/2:Máy chủ kéo lên với 4,7k-10kΩ đến Vcc. Mod-Def 0 = mô-đun hiện tại (đề lập). Mod-Def 1 = đồng hồ, Mod-Def 2 = dữ liệu.
- RX_LOS:LVTTL đầu ra. Có thể bị vô hiệu hóa (lựa chọn đặt hàng). Nếu không sử dụng, gắn liền với mặt đất thông qua 100Ω.
- RD ± / TD ±:Các đường khác biệt 100Ω kết nối AC. SERDES chủ phải kết thúc RD± với 100Ω; TD± có kết thúc 100Ω bên trong.
Nguồn cung cấp điện (+3.3V)
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị | Điều kiện |
|---|---|---|---|---|---|---|
| Dòng cung cấp | Có | 320 | 375 | mA | 1.2W tối đa trên toàn bộ Vcc & temp | |
| Điện áp đầu vào | Vcc | 3.13 | 3.3 | 3.47 | V | Đề cập đến GND |
| Điện áp tối đa | Vmax | 4 | V | Không phá hủy |
Giao diện tốc độ thấp (LVTTL)
| Parameter | Biểu tượng | Khoảng phút | Tối đa | Đơn vị | Điều kiện |
|---|---|---|---|---|---|
| SFP Output LOW | VOL | 0 | 0.5 | V | 4.7k-10k kéo lên host_Vcc |
| SFP đầu ra cao | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | Tương tự như vậy. |
| SFP Input LOW | VIL | 0 | 0.8 | V | 4.7k-10k kéo lên Vcc |
| SFP input cao | HIV | 2 | Vcc+0.3 | V | Tương tự như vậy. |
Đặc điểm điện tốc độ cao (SFP Side)
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị | Chú ý |
|---|---|---|---|---|---|---|
| Tần số đường dây | fL | 125 | MHz | Mã hóa 5 cấp, IEEE 802.3 | ||
| TX Output Impedance (diff) | Zout, TX | 100 | Ω | 1-125 MHz | ||
| RX Kháng đầu vào (sự khác biệt) | Zin, RX. | 100 | Ω | 1-125 MHz |
Giao diện tốc độ cao (phía máy chủ)
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị | Chú ý |
|---|---|---|---|---|---|---|
| Chuyển động đầu vào TX đơn | Vinswing | 250 | 1200 | mV | ||
| Động mạch đầu ra RX đơn | Voutswing | 350 | 800 | mV | ||
| Thời gian tăng/giảm (20-80%) | Tr,Tf | 175 | ps | |||
| TX input impedance (SE) | Zin | 50 | Ω | |||
| RX impedance đầu ra (SE) | Zout | 50 | Ω |
Phạm vi nhiệt độ
| Parameter | Khoảng phút | Thông thường | Tối đa | Đơn vị |
|---|---|---|---|---|
| Hoạt động (thương mại) | 0 | 70 | °C | |
| Hoạt động (Sự mở rộng) | - 20 | 85 | °C | |
| Lưu trữ | -40 | 85 | °C |
Phân đồ cơ khí
Kích thước cơ học bên máy chủ của mô-đun tuân theo các thông số kỹ thuật SFP MSA.
Tài liệu tham khảo
- SFP Transceiver MSA, tháng 9 năm 2000
- IEEE 802.3-2002 (bao gồm 802.3ab)
- Atmel AT24C01A/02/04/08/16 Bảng dữ liệu EEPROM 2 dây
Tuân thủ quy định
| Tính năng | Tiêu chuẩn | Kết quả |
|---|---|---|
| ESD | IEC/EN 61000-4-2 | Phù hợp |
| EMI | FCC Phần 15 lớp B, EN 55022 lớp B | Phù hợp |
| An toàn laser | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825-1,2 | Lớp 1 |
| An toàn sản phẩm | IEC/EN 60950, UL | Phù hợp |
| RoHS | 2002/95/EC | Phù hợp |
| EMC | EN61000-3 | Phù hợp |
